BEDIENUNGSANLEITUNG OL5019 IFM

Einweglichtschranke OL Laser

Bestimmungsgemäß Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typenschild.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 20 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Sichtbares Laserlicht; Laserschutzklasse 2.

Nicht in den Laserstrahl blichen!

Die beigelegten Aufkleber (Warnhinweis Laser) mussen in unmittelbarer Höhe des Geräts angebracht werden.

Montage

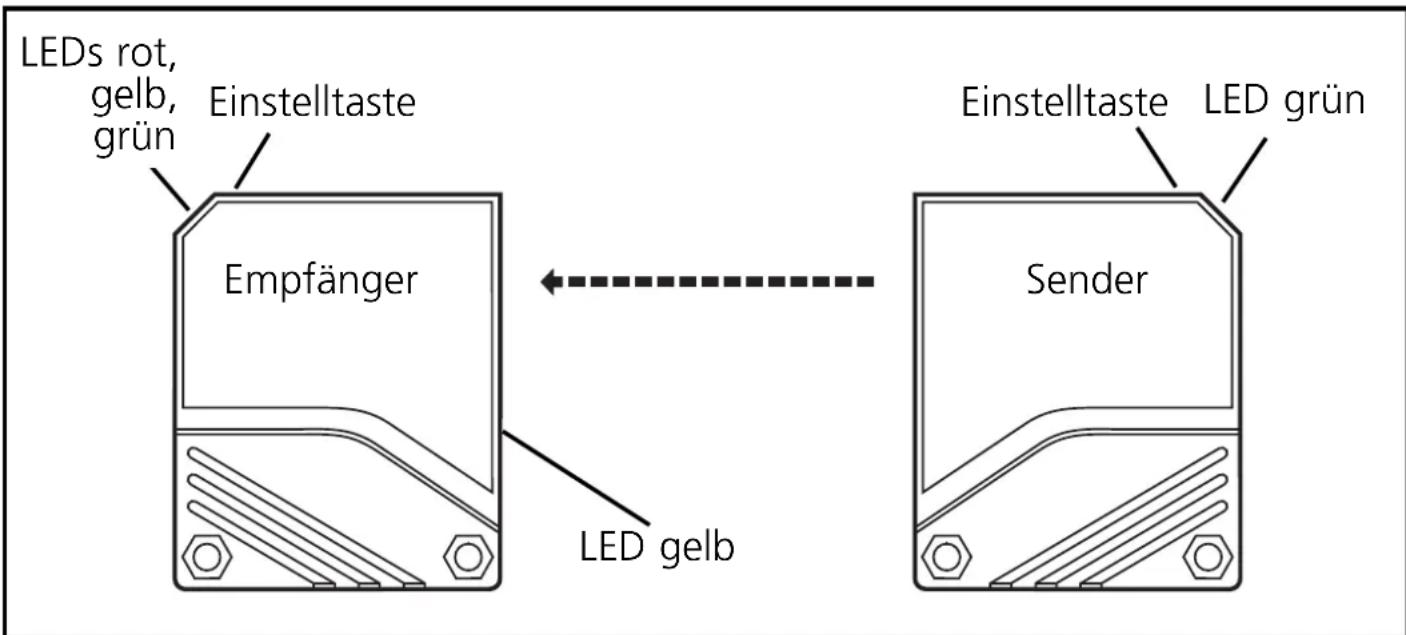

Befestigen Sie den Empfänger (Typbezeichnung OLE-...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OLS-...) auf den Empfänger aus und befestigen Sieihn; der Lichtfleck muß die Linse des Empfängers treffen.

Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

Befestigen Sie das Gerät so, daß sich die Einbaulage nicht verändern kann (vermeiden Sie insbesondere starke Vibrationen!).

Lasgeräte mit sehr keinem Lichtfleck-Durchmesser sind stark fokussiert; geringste Veränderungen der Einbaulage konnenDMAher zur Dejustage führen.

Justierhilfe

Der Sender hat zur Ausrichtung eine Justierhilfe integriert. Durch Drücken des Einstelltaste am Sender wird die Intensität des Sendelichts erhöht, so daß der Sendellichtfleck deutlich sightbar ist. Nach erneutem Drücken wird das Sendelicht wieder auf normale Intensität gesetzt. Wird die Taste nicht ein zweites mal gedrückt, wird das Sendelicht nach ca. 15 min. auf normale Intensität gesetzt.

Wichtig! Inbetriebnahme

Die Einweglichtscharne ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Einweglichtscharne mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

1	Gerät in den Programmiermodus schalten. Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal.	←→ Sender
	LEDs gelb und grün verlösen für ca. 1s, blinking dann wieder im Wechsel.

3	Empfindlichkeit ohne Objekt einstellen.
	Drücken Sie 1 mal.	Sender
	LEDs gelb und grün verlösen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.
Wird die Einstelltaste während der Programmierung 15 min. nicht betätiggt gehen das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten. Empfänger Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	Drücken Sie 1 mal.	Sender
	LEDs gelb und grün verlösen für ca. 1s, blinking dann wieder im Wechsel.

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	Drücken Sie 1 mal.	Sender
	LEDs gelb und grün verlösen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach Goes das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätiggt gehen das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

Drucken Sie 10s lang.

Die rote LED beginnt nach 2s Schnell zu blinken. Danach blinkend die LEDs gelb und grun im Wechsel. Nach 8s erlösen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

• Schaltet bei Störung der Objekterfassung (mangelhafte Objektkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs(sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung(sofort; wird nur durch Ausschalten und erneutes Einsatzen der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen konnten.

Anschlußschema / Wiring / Schéma de branchement
