Caractéristique	Détails
Type de produit	Détecteur de mouvements
Technologie de détection	Infrarouge passif (PIR)
Plage de détection	Jusqu'à 12 mètres
Angle de détection	90 degrés
Tension d'alimentation	24 V AC/DC
Consommation d'énergie	Moins de 1 W
Conditions d'utilisation	Intérieur et extérieur (selon l'installation)
Température de fonctionnement	-20°C à +50°C
Installation	Montage mural ou plafond
Maintenance	Nettoyage régulier du capteur recommandé
Normes de sécurité	Conforme aux normes CE
Garantie	2 ans
Informations supplémentaires	Idéal pour la détection de présence dans les bureaux et les espaces publics

FOIRE AUX QUESTIONS - OG5079 IFM

Comment installer le détecteur de mouvements IFM OG5079 ?

Pour installer le détecteur de mouvements IFM OG5079, fixez-le à une hauteur d'environ 2,5 à 3 mètres dans un endroit où il peut détecter le mouvement sans obstacles. Assurez-vous que le capteur soit orienté vers la zone à surveiller.

Pourquoi le détecteur de mouvements ne s'active-t-il pas ?

Vérifiez d'abord si le détecteur est correctement alimenté et que les connexions sont sécurisées. Assurez-vous également que la sensibilité du capteur est bien réglée et qu'aucun obstacle ne bloque le champ de détection.

Comment ajuster la sensibilité du détecteur ?

La sensibilité du détecteur de mouvements IFM OG5079 peut être ajustée en utilisant le potentiomètre situé sur le boîtier. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Le détecteur de mouvements déclenche des fausses alertes, que faire ?

Vérifiez si le détecteur est exposé à des sources de chaleur ou de mouvement, comme des arbres qui bougent ou des animaux. Essayez de repositionner le capteur ou d'ajuster la sensibilité pour réduire les fausses alertes.

Comment réinitialiser le détecteur de mouvements IFM OG5079 ?

Pour réinitialiser le détecteur, coupez l'alimentation pendant quelques secondes, puis rétablissez-la. Cela réinitialisera les paramètres aux valeurs par défaut.

Quelle est la portée de détection du détecteur IFM OG5079 ?

La portée de détection du détecteur de mouvements IFM OG5079 est d'environ 12 mètres, selon l'environnement et l'angle d'installation.

Le détecteur est-il étanche ?

Oui, le détecteur de mouvements IFM OG5079 est conçu pour être résistant aux intempéries, mais il est recommandé de l'installer dans un endroit protégé pour un fonctionnement optimal.

Comment vérifier si le détecteur fonctionne correctement ?

Pour vérifier le bon fonctionnement, effectuez un test en vous déplaçant dans la zone de détection. Si le détecteur s'active correctement, cela indique qu'il fonctionne comme prévu.

Où puis-je trouver le manuel d'utilisation du détecteur IFM OG5079 ?

Le manuel d'utilisation du détecteur de mouvements IFM OG5079 est disponible sur le site officiel d'IFM ou peut être demandé auprès de votre revendeur.

MODE D'EMPLOI OG5079 IFM

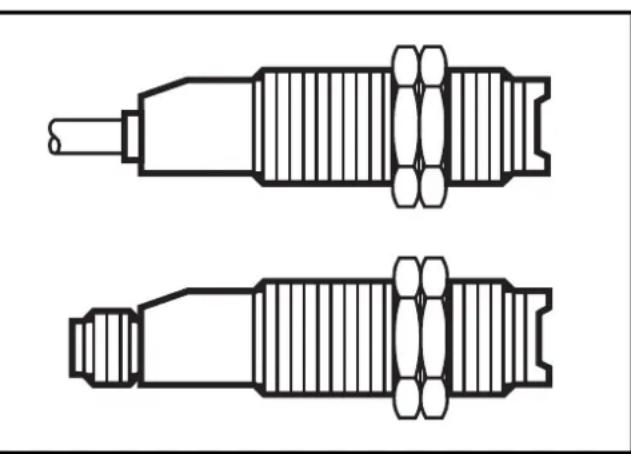

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200

Einweglichtschranke

Through-beam sensor

Barrage photoélectrique

OG

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r): voir l'étiquette.

Raccordement électrique

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impératifement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement: voir page 17 ou l'étiquette de la cellule. Couleurs des fils (pour les cellules avec raccordement par cable): BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement: voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output): 10 mA maxi.

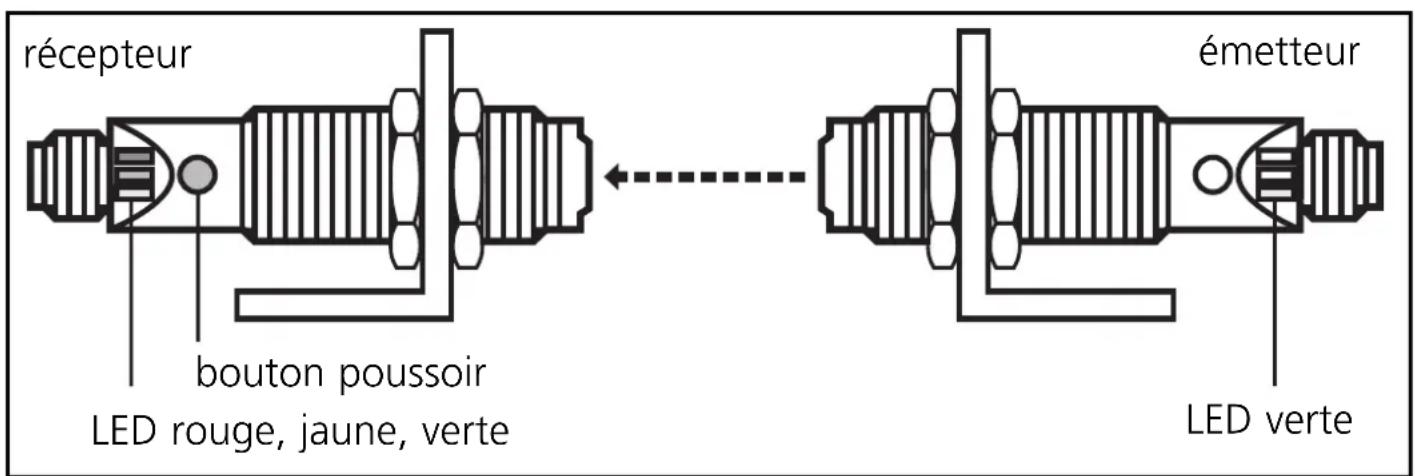

Montage

Monter le récepteur (forme OGE-...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGS-...) en direction du récepteur et le fixer de la même manière. Portée optimale seulement avec orientation précise.

Important! Mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est régée à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objects statiques

1	Activer le mode programmation de la cellule. récepteur ←→ émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Régler la sensibilité avec l'objet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Régler la sensibilité sansobjet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse: mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois. ← émetteur
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale*

• Passer au mode programmation (étape 1).
• Interrompre le faisceau.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage/Déblocage:

Appuyer pendant 10s.

→

La LED rouge s'allume brièvement, ensuite les LED jaune et verte clignotent alternatively; après 10s les LED s'éteignent, la cellule est bloquée.

Appuyer pendant 10s.

→

Après 10s les LED s'éteignent, le déblocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte clignote	'appareil est operationnel
LED jaune clignote	sortie est commutée
LED rouge clignote	erreur lors de la détction de l'objet, par ex. mauvais réglage, encrassement des lentilles
LEDs jaune + rouge	clignotent alternatively, 2 Hz: sortie en état de courts-circuits; clignotent alternatively, 1 Hz: erreur interne -sortie pas commutée)

La sortie diagnostique

(pas pour les cellules avec raccordement par cable)

• Commute en cas d'erreur lors de la détction de l'objet (mauvaise détction de l'objet, désignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immediatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Sender / transmitter / émetteur DC

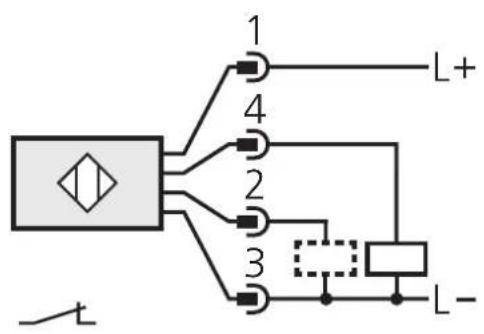

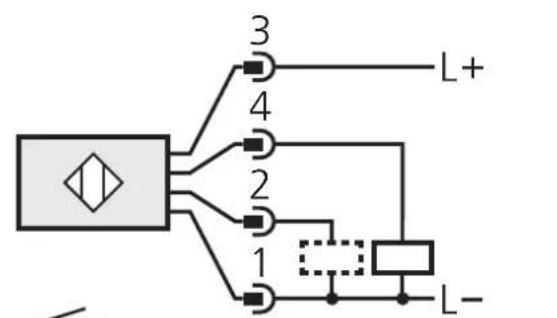

Empfänger / receiver / récepteur DC PNP

PIN 2 = fc-output

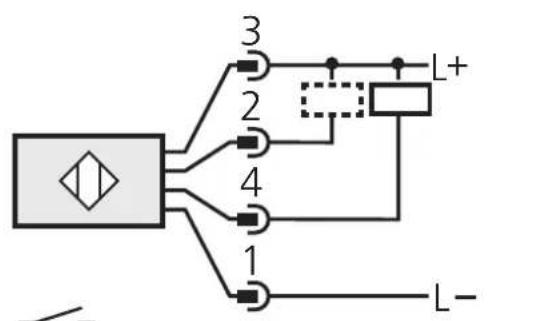

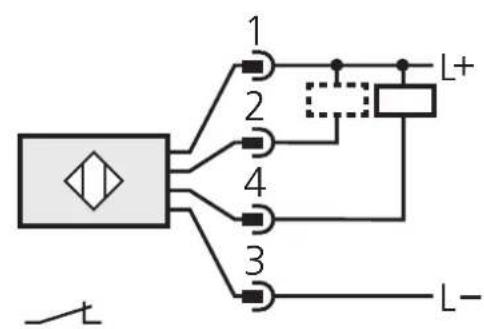

Empfänger / receiver / récepteur DC NPN

PIN 2 = fc-output
