OG5079 - Bewegungsmelder IFM - Kostenlose Bedienungsanleitung

Produkttyp	Lichtschranke (Bewegungsmelder)
Marke	IFM
Modell	OG5079
Stromversorgung	Erfordert eine galvanisch getrennte Stromversorgung mit Überlastschutz
Elektrischer Anschluss	BN = Versorgung +, BU = -, BK = Schaltausgang
Ausgangsfunktion	Durch Anschluss programmierbar (siehe Anleitung)
Diagnoseausgang	max. 10 mA, schaltet bei Fehler
LED-Anzeige	Grün: Gerät betriebsbereit; Gelb: Ausgang geschaltet; Rot: Detektionsfehler
Reichweite	Siehe Etikett am Gerät
Empfindlichkeitseinstellung	Per Taster (Programmiermodus) für statische oder bewegte Objekte
Sperren/Entsperren	10 s auf Einstelltaster drücken
Betriebsart	Plug and Play, werkseitig auf maximale Reichweite eingestellt
Inbetriebnahme	Keine Einstellung für Standardanwendung erforderlich
Wartung	Linsen ohne Lösungsmittel oder aggressive Reiniger reinigen
Sicherheit	Vor jedem Anschluss Spannung ausschalten
Schutzart	Nicht angegeben
Abmessungen	Nicht angegeben
Gewicht	Nicht angegeben

Häufig gestellte Fragen - OG5079 IFM

Wie wird der Detektor OG5079 angeschlossen?

Der Anschluss erfolgt über die Drähte: BN (braun) für positive Versorgung, BU (blau) für Masse, BK (schwarz) für Schaltausgang. Die Stromversorgung muss galvanisch getrennt und überlastgeschützt sein. Schalten Sie vor jeder Verbindung die Spannung aus.

Wie stelle ich die Empfindlichkeit zur Erkennung statischer Objekte ein?

Drücken Sie den Taster etwa 2 Sekunden, bis die rote LED blinkt (Programmiermodus). Platzieren Sie dann das Objekt im Lichtstrahl und drücken Sie einmal. Entfernen Sie das Objekt und drücken Sie erneut. Die Empfindlichkeit ist dann angepasst.

Was tun, wenn die rote LED blinkt?

Eine blinkende rote LED zeigt einen Detektionsfehler an, z.B. falsche Empfindlichkeitseinstellung oder verschmutzte Linsen. Reinigen Sie die Linsen und führen Sie die Empfindlichkeitseinstellung erneut durch.

Kann ich mit diesem Detektor transparente Objekte erkennen?

Ja, es ist möglich, teilweise transparente Objekte zu erkennen, indem Sie die Empfindlichkeit manuell über den Programmiermodus anpassen. Befolgen Sie die in der Anleitung beschriebenen Einstellungsschritte.

Wie reinige ich die Linsen des Detektors?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel, die die Kunststofflinsen beschädigen könnten.

Was bedeuten die LEDs?

Grüne LED blinkt: Gerät betriebsbereit. Gelbe LED blinkt: Ausgang geschaltet (Objekt erkannt). Rote LED blinkt: Detektionsfehler. Gelbe und rote LED blinken abwechselnd mit 2 Hz: Kurzschluss; mit 1 Hz: interner Fehler.

Wie sperre ich die Programmierung, um versehentliche Änderungen zu vermeiden?

Drücken Sie den Taster 10 Sekunden. Die rote LED leuchtet kurz auf, dann blinken gelbe und grüne LED abwechselnd. Nach 10 Sekunden erlöschen die LEDs, die Zelle ist gesperrt. Zum Entsperren erneut 10 Sekunden drücken.

Was tun bei Kurzschluss am Ausgang?

Die rote und gelbe LED blinken abwechselnd mit 2 Hz. Der Diagnoseausgang schaltet sofort. Beseitigen Sie den Kurzschluss und warten Sie etwa 2 Sekunden auf die Rückstellung.

Welche Funktion hat der Diagnoseausgang?

Der Diagnoseausgang (Pin 2) schaltet bei Detektionsfehler (schlechte Erkennung, verschmutzte Linsen) nach ca. 4 Sekunden, bei Kurzschluss sofort, oder bei internem Fehler (Rückstellung durch Aus-/Einschalten). Maximale Last: 10 mA.

Funktioniert der Detektor ohne Einstellung?

Ja, der Detektor wird im 'Plug-and-Play'-Modus mit auf maximale Reichweite eingestellter Empfindlichkeit geliefert. Er ist ohne weitere Einstellung für die meisten Anwendungen einsatzbereit.

BEDIENUNGSANLEITUNG OG5079 IFM

Bestimmungsgemäß Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typaufkleber.

Elektrischer Anschluß

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erhällen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden.

Schalten Sie die Anlage spannungsfrei.

SchlieBen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz. Programmieren der Ausgangsfunktion durch Anschlußbelegung (siehe Seite 17 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

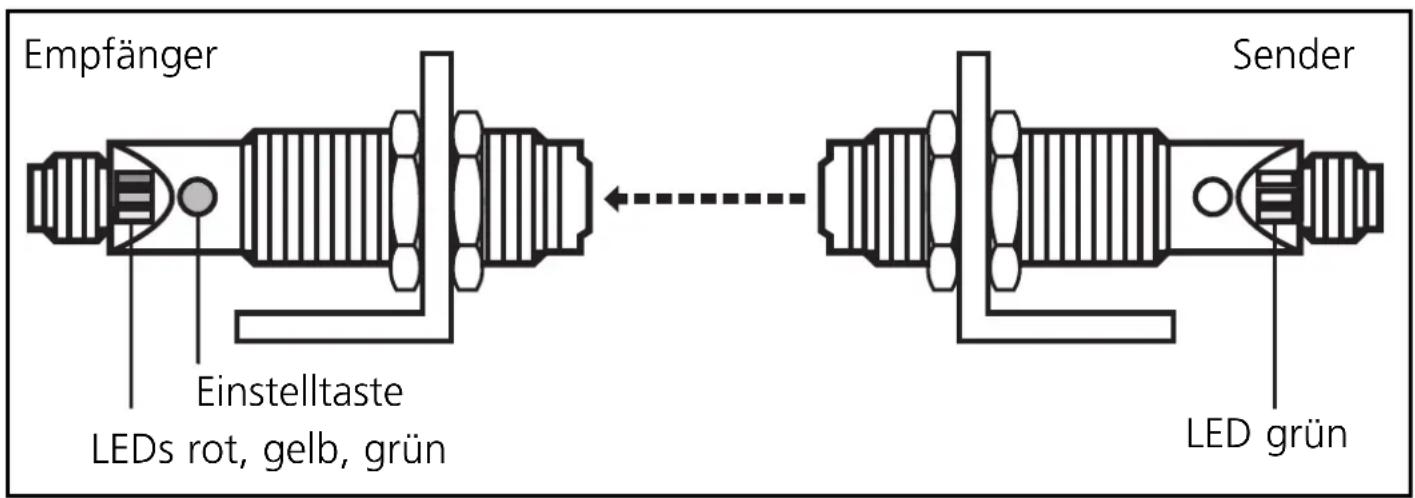

Montage

Befestigen Sie den Empfänger (Typbezeichnung OGE-...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OGS-...) auf den Empfänger aus und befestigen Sieihn. Maximale Reichweite nur bei genauer Ausrichtung.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschrieben Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

1	Gerät in den Programmiermodus schalten. Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Empfindlichkeit ohne Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten. Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Emptänger Sonder Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln / Entriegeln

Drücken Sie 10s lang.	Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel; nach 10s verlösen die LEDs, das Gerät ist verriegelt.
Drücken Sie 10s lang.	Nach 10s verlösen die LEDs, die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nicht bei Geräten mit Kabelanschluß)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objektenkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs(sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei internet Störung(sofort; wird nur durch Ausschalten und erneutes Einsatzen der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststoffflinsen beschädigen konnten.
