OB5029 - Recepteur IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	OB5029
Catégorie	Amplificateur pour fibre optique
Type de détection	Sans contact, détection d'objets et de matières
Fibres optiques compatibles	Formes FE-50 et FT-50-AAJ
Alimentation électrique	DC PNP (10-30 V)
Sortie	PNP, signal de commutation
Montage	Sur rail DIN (profilé normalisé) ou dispositif de montage
Indicateurs LED	Rouge (erreur/mode réglage), jaune (commutation), verte (disponibilité)
Réglage du seuil de commutation	Automatique par bouton-poussoir (pour objets en mouvement ou fixes)
Protection	IP65 (couvercle fermé)
Raccordement électrique	Bornes ou câble (brun=BN, bleu=BU, noir=BK)
Longueur des fibres	Jusqu'à butée (réduit la portée si non en butée)
Fonctions de sécurité	Mise hors tension avant raccordement, protection contre les courts-circuits (LED rouge clignotant rapide)
Entretien	Nettoyage des fibres optiques en cas d'encrassement
Température de fonctionnement	Non spécifiée, usage industriel standard
Dimensions (approx.)	30 x 80 x 60 mm (estimé)
Poids (approx.)	100 g (estimé)

FOIRE AUX QUESTIONS - OB5029 IFM

Comment monter le récepteur OB5029 ?

Montez l'appareil sur un rail DIN standard ou utilisez un dispositif de montage adapté. Veillez à ce qu'il soit bien fixé.

Quelles fibres optiques sont compatibles avec l'OB5029 ?

Les fibres optiques ifm de forme FE-50 (barragée) et FT-50-AAJ (réflexion directe) sont compatibles.

Comment brancher électriquement l'OB5029 ?

Mettez l'installation hors tension. Raccordez les fils selon le code couleur : brun (BN) = +V, bleu (BU) = 0V, noir (BK) = sortie. Consultez l'étiquette pour la programmation de la fonction de sortie.

Comment régler le seuil de commutation pour des objets en mouvement ?

1. Faites passer les objets dans le faisceau. 2. Appuyez jusqu'à ce que la LED rouge clignote. 3. Appuyez une fois pour valider, puis une deuxième fois. Les LED jaune et verte clignotent alternativement pendant la programmation.

Comment régler le seuil de commutation pour des objets fixes ?

1. Appuyez jusqu'à ce que la LED rouge clignote. 2. Placez l'objet dans le faisceau puis appuyez une fois. 3. Retirez l'objet et appuyez à nouveau. L'ordre inverse est également possible.

Que signifient les LED sur l'OB5029 ?

LED rouge allumée : erreur de détection (mauvais réglage ou encrassement). LED rouge clignotant rapidement : court-circuit en sortie. LED jaune : état de commutation (allumée si commuté). LED verte : appareil sous tension et disponible.

Comment nettoyer les fibres optiques ?

En cas d'encrassement, nettoyez délicatement l'extrémité des fibres avec un chiffon non pelucheux et un produit adapté. Évitez de rayer les lentilles.

Pourquoi la LED rouge clignote-t-elle après le réglage ?

Cela indique que le réglage du seuil de commutation n'est pas possible, généralement parce que les signaux de l'objet et de l'arrière-plan sont trop similaires. L'appareil conserve l'ancien seuil.

Quel est l'indice de protection de l'OB5029 ?

L'indice de protection est IP65 lorsque le couvercle est fermé après le réglage. Cela garantit une étanchéité à la poussière et aux projections d'eau.

Comment remplacer une fibre optique ?

Dévissez la vis de serrage (A), retirez l'ancienne fibre, insérez la nouvelle jusqu'à la butée, puis revissez. Assurez-vous que la fibre est bien en butée pour une portée optimale.

MODE D'EMPLOI OB5029 IFM

efector200

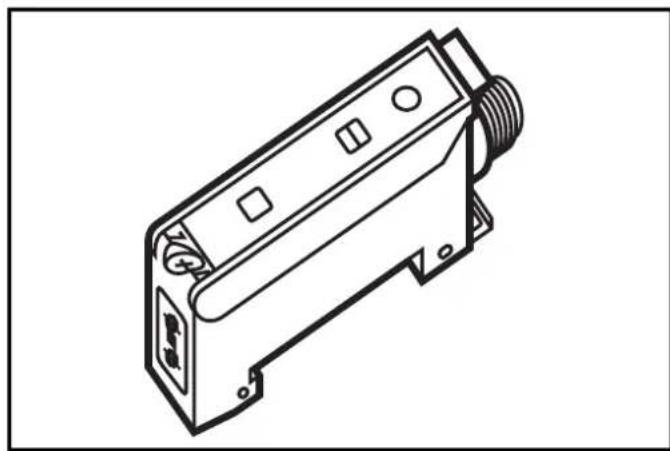

Amplificateur pour fibre optique OBF

Fonctionnement et caractéristiques 11

Éléments de service et d'indication 11

Montage 12

Monter les fibres optiques 12

Raccordement électrique 12

Réglage du seuil de commutation 13, 14

Raccordement 15

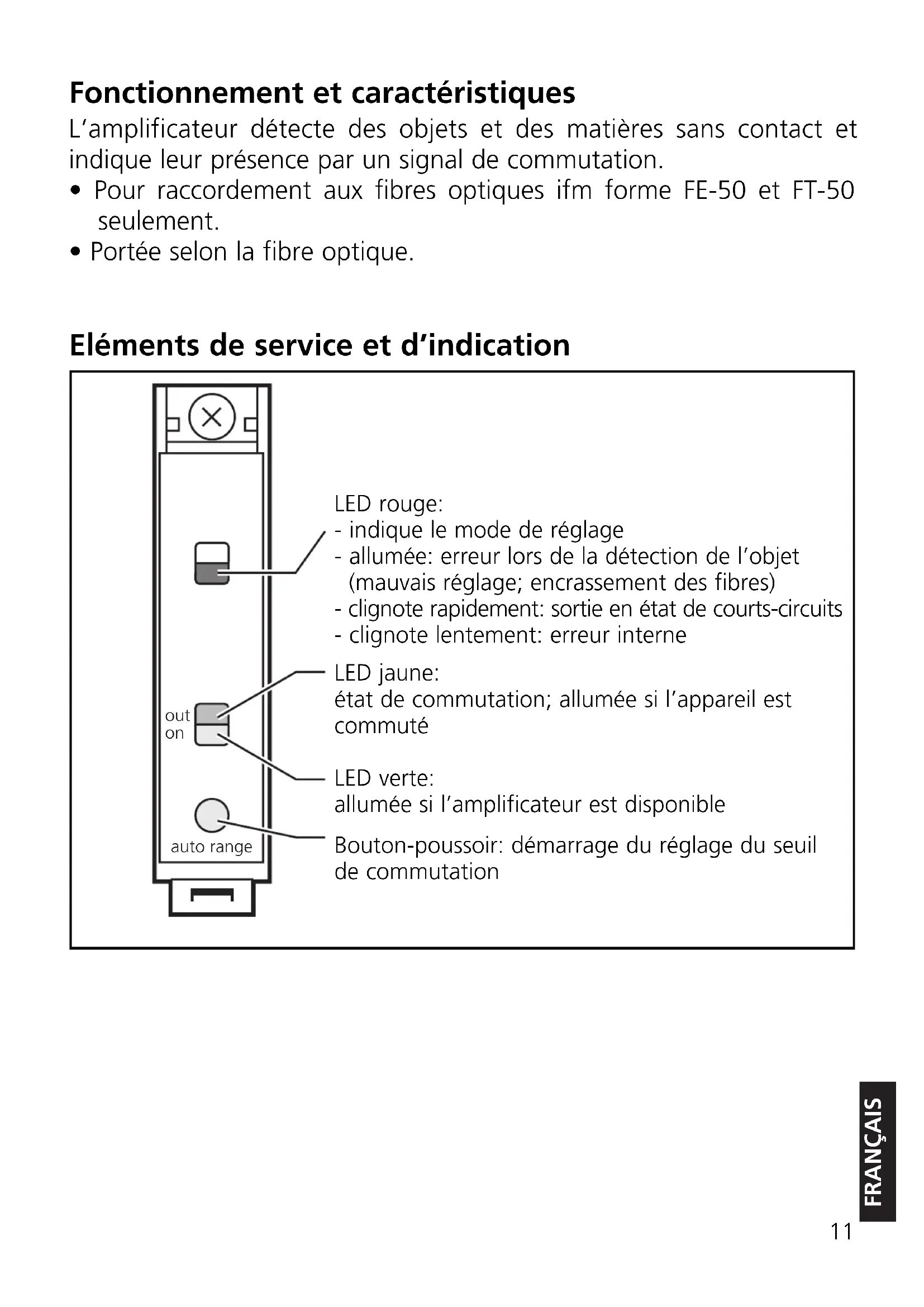

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-50 et FT-50-AAJ.
• Portée selon la fibre optique.

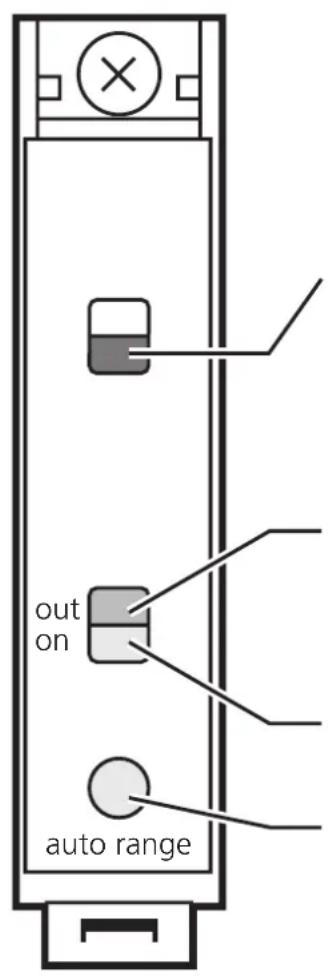

Éléments de service et d'indication

LED rouge:

• indique le mode de réglage
• allumée: erreur lors de la détection de l'objet (mauvais réglage; encrassement des fibres)
• clignote rapidement: sortie en état de court-circuits
• clignote lentement: erreur interne

LED jaune:

état de commutation ; allumée si l'appareil est commuté

LED verte:

allumée si l'amplificateur est disponible

Bouton-poussoir : démarrage du réglage du seuil de commutation

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

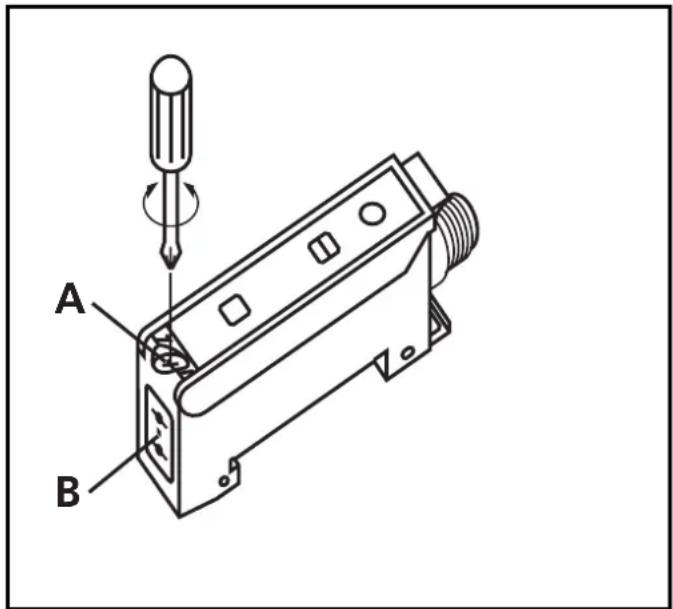

Monter les fibres optiques comme suit:

1. Dévisser la vis A.
2. Insérer les fibres optiques dans les trous de la cellule B jusqu'à la butée et les tenir.
3. Serrer la vis A.

Si les fibres optiques ne sont pas en butée, la portée est réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la dernière page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir.
• Programmation de la fonction de sortie par branchement selon les indications de la page 15 ou selon l'étiquette.

Réglage du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT...) et fibre optique barragée (FE...) La cellule détecte les signaux d'entrée de différentes intensités dans n'importe quel ordre et calcule le seuil de commutation optimal.

1

Faire passer les objets à travers le faiscau optique. Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation). Appuyer jusqu'à ce que la LED rouge clignote.

→

out on Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

2

Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ensuite elles clignotent de nouveau alternatively.

3

Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ensuite la LED vertes allume (= la cellule est en mode de fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no.

1. Ensuite la cellule passe en mode de fonctionnement sans changer le seuil de commutation.

Réglage du seuil de commutation (2)

• Objects immobiles
• Fibre optique réflexion directe (FT...) et fibre optique barragé (FE...) La cellule détecte les signaux d'entrée de différentes intensités dans n'importe quel ordre et calcule le seuil de commutation optimale.

1

Appuyer jusqu'à ce que la LED rouge clignote.

→

Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation).

2

Placer l'objet dans le faiscau optique.* Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ensuite elles clignotent de nouveau alternatively. out on

3

Enlever l'objet du faiscau optique.* × out on auto range Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, out on ensuite la LED vertes allume (= la cellule est en mode de fonctionnement).

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation.

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de la cellule

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

DC PNP + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...
