Type de produit	Codeur incrémental
Marque	IFM
Modèle	RC1013
Tension d'alimentation	5 V CC (version TTL) ou 10...30 V CC (version HTL)
Nombre de pas par tour	Selon étiquette (configurable)
Fréquence d'impulsions	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	Dépend de la fréquence d'impulsions et du nombre de pas
Protection des sorties	Contre court-circuit (durée < 1 min)
Type de sortie	TTL (20 mA) ou HTL (50 mA) selon version
Longueur maximale de câble	100 m (version 5 V) ou 50 m (version 10...30 V)
Montage	Utiliser un accouplement flexible entre codeur et moteur
Raccordement	Par câble blindé ; relier blindage à la terre
Applications	Mesure de déplacements linéaires, mouvements angulaires, détection de positions
Sécurité	Mettre l'installation hors tension avant montage ou raccordement

FOIRE AUX QUESTIONS - RC1013 IFM

Comment brancher le codeur RC1013 ?

Avant tout branchement, mettez l'installation hors tension. Raccordez l'appareil selon le schéma indiqué sur le boîtier. Utilisez un câble blindé et reliez le blindage à la terre.

Quelle tension d'alimentation est nécessaire ?

Le codeur existe en deux versions : 5 V CC (sortie TTL, 20 mA) ou 10...30 V CC (sortie HTL, 50 mA). Vérifiez l'étiquette de votre appareil.

Le codeur est-il compatible avec une sortie TTL ?

Oui, la version 5 V du codeur fournit une sortie TTL de 20 mA. La version 10...30 V fournit une sortie HTL de 50 mA.

Quelle est la fréquence d'impulsions maximale ?

La fréquence d'impulsions maximale est de 300 kHz.

Comment installer correctement le codeur pour éviter des dommages ?

Montez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre ou les roulements. Évitez les chocs sur l'arbre et n'utilisez pas d'outils tranchants.

Quelle est la vitesse de rotation maximale ?

La vitesse de rotation mécanique maximale est de 12 000 tr/min. La vitesse électrique maximale dépend de la fréquence d'impulsions et du nombre de pas.

Peut-on utiliser ce codeur pour des mesures linéaires ?

Oui, le codeur permet la mesure de déplacements linéaires en utilisant un pignon et une crémaillère ou une roue de mesure.

Comment protéger le câble contre les parasites ?

Utilisez un câble blindé et respectez une distance d'au moins 20 cm par rapport aux sources parasites. Reliez le blindage à la terre.

Que faire si le codeur ne fonctionne pas ?

Vérifiez d'abord l'alimentation et le câblage. Assurez-vous que la tension correspond à la version du codeur. Si le problème persiste, contactez le service après-vente IFM.

Est-il possible d'utiliser ce codeur avec un arbre de moteur direct ?

Il est fortement recommandé d'utiliser un accouplement flexible pour éviter les contraintes mécaniques. Un montage direct peut endommager l'arbre ou les roulements du codeur.

MODE D'EMPLOI RC1013 IFM

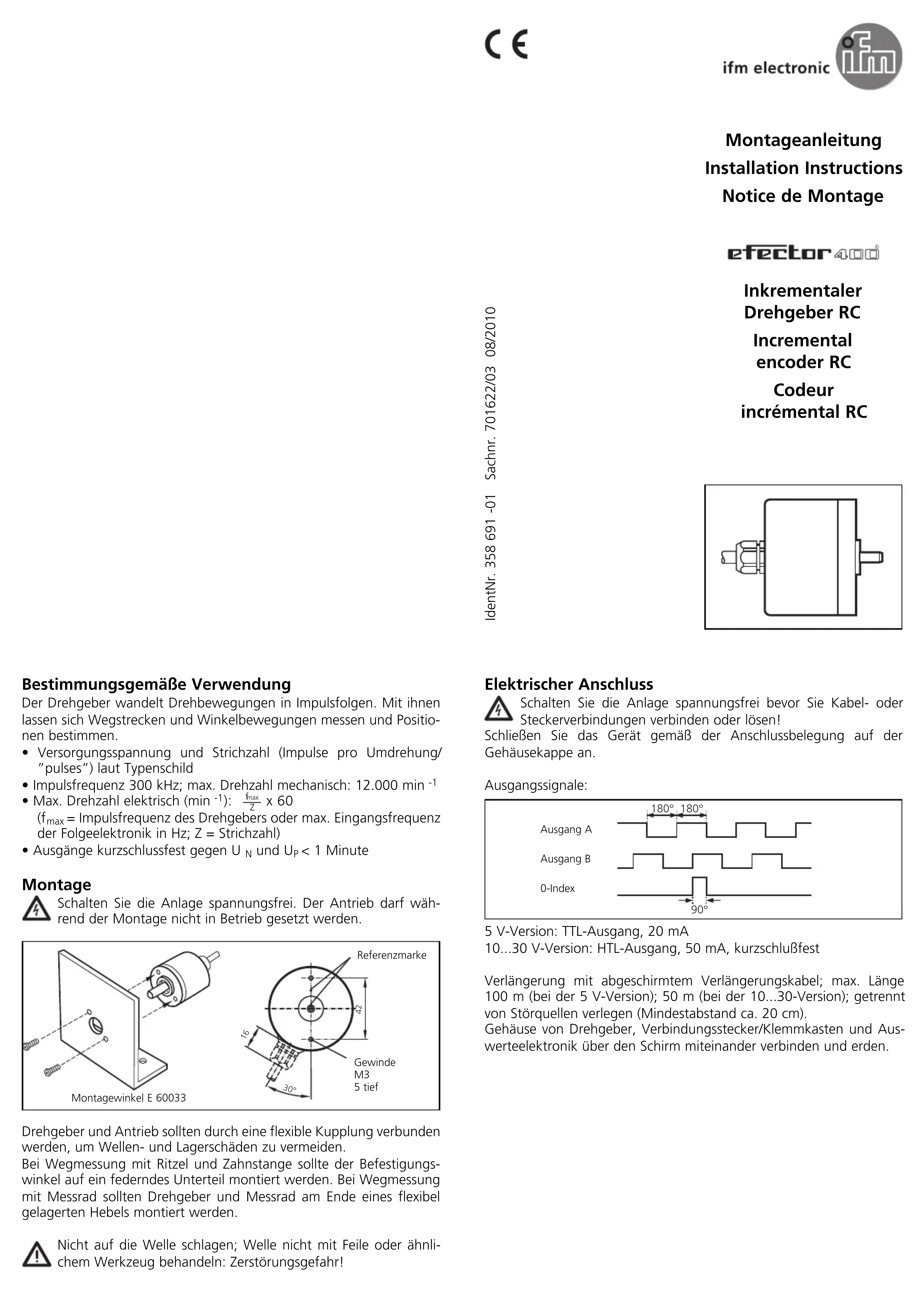

Montageanleitung Installation Instructions Notice de Montage

efector400

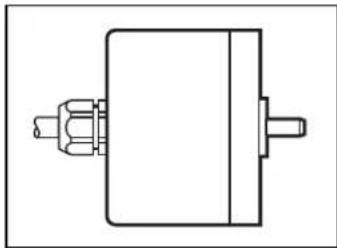

Codeur incrémental RC

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette - Fréquence d'impulsions: 300 kHz Vitesse de rotation maxi mécanique: 12,000 tr/min Vitesse de rotation maxi électrique (en tr/min): _ × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas) - Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1min

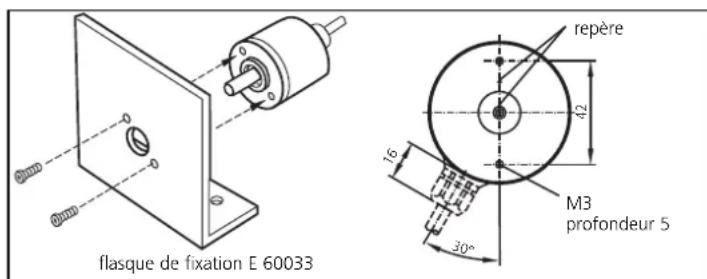

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

4 Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

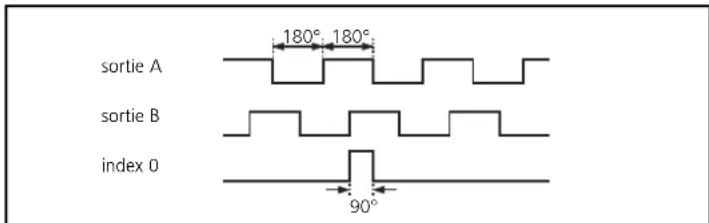

Signaux de sortie:

version 5 V: sortie TTL, 20mA

version 10...30 V: sortie HTL, 50mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparation des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
