Type de produit	Codeur incrémental rotatif
Marque	IFM
Modèle	RC6009
Alimentation	Version 5 V TTL ou 10…30 V HTL
Signaux de sortie	Sorties A, B, index zéro (0) et leurs inversés, défaut
Déphasage électrique	90° entre A et B
Protection contre les courts-circuits	Oui (sur 0V pour 5 V TTL ; sur 0V et L+ pour HTL, max 1 min)
Longueur de câble maximale	100 m (5 V TTL) / 300 m (10…30 V HTL)
Raccordement	Par câble ou connecteur M12, 5 pôles
Montage	Sur flasque de fixation, arbre via accouplement flexible
Flasque de fixation recommandé	E 60033
Fonction principale	Conversion de rotation en impulsions pour mesures linéaires, angulaires et de position
Entretien	Éviter les chocs sur l'arbre ; ne pas limer l'arbre
Sécurité électrique	Mettre hors tension avant branchement/débranchement
Réparabilité	Pièces détachées et accessoires disponibles sur ifm.com

FOIRE AUX QUESTIONS - RC6009 IFM

Quel type de produit est le RC6009 ?

Le RC6009 est un codeur incrémental rotatif utilisé pour mesurer des déplacements linéaires, angulaires et des positions.

Quelles sont les tensions d'alimentation disponibles ?

Deux versions existent : 5 V TTL et 10…30 V HTL. Consultez l'étiquette du boîtier pour la version exacte.

Comment raccorder les fils du câble ?

Reportez-vous au tableau de branchement sur le capot du boîtier. Les fils non utilisés doivent être isolés. La masse du blindage est reliée au boîtier.

Quels signaux de sortie fournit le codeur ?

Il délivre des impulsions numériques sur les sorties A, B (déphasées de 90°), index zéro et leurs inversés, ainsi qu'un signal de défaut.

Quelle est la longueur de câble maximale ?

Jusqu'à 100 m en version 5 V TTL et 300 m en version 10…30 V HTL, avec des câbles adaptés installés à plus de 20 cm des sources parasites.

Comment monter le codeur correctement ?

Fixez-le sur un flasque de fixation et utilisez un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports d'arbre.

Le codeur est-il protégé contre les courts-circuits ?

Oui. Version 5 V TTL : sorties protégées sur 0V. Version HTL : protégées sur 0V et L+ (max. 1 minute).

Que faire si je n'utilise pas les fils L+ (capteur) et 0V (capteur) ?

Ces fils doivent être reliés à la tension d'alimentation ou isolés. Ils servent de test si des modules régulent la tension.

Où trouver des accessoires et la fiche technique ?

Sur le site web d'IFM : www.ifm.com. Le flasque de fixation recommandé est le modèle E 60033.

Comment éviter d'endommager le codeur lors du montage ?

Évitez les coups sur l'arbre et n'utilisez pas d'outil abrasif. Montez le flasque sur une base à ressort pour réduire les sollicitations.

MODE D'EMPLOI RC6009 IFM

efector400

Inkrementaler

Drehgeber RC

Incremental

encoder RC

Codeur

incremental RC

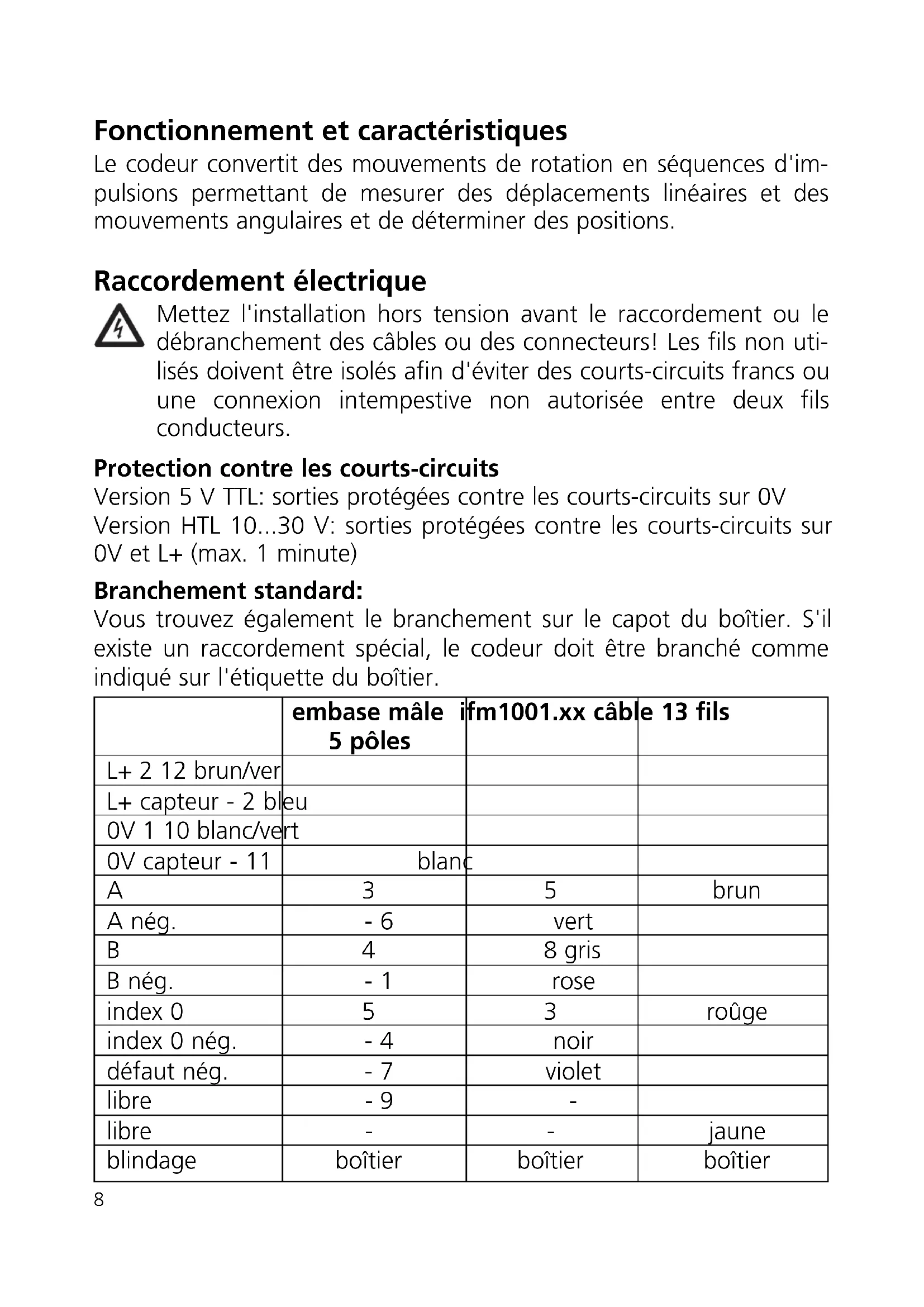

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs! Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits francs ou une connexion interposée non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0V Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0V et L+ (max. 1 minute)

Branchement standard:

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

	embase môle 5 pôles	ifm1001.xx cable	13 fils
L+ 2 12 brun/ver
L+ capteur - 2 bleu
0V 1 10 blanc/vert
0V capteur - 11	blanc
A	3	5	brun
A nég.	- 6	vert
B	4	8 gris
B nég.	- 1	rose
index 0	5	3	rouge
index 0 nég.	- 4	noir
défaut nég.	- 7	violet
libre	- 9	-
libre	-	-	jaune
blindage	boîtier	boîtier	boîtier

Les fils L+ (capteur) et 0V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100m pour la version 5 V TTL et de 300m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm.

Le blindage tressé dans le câble est relié au boîtier du codeur.

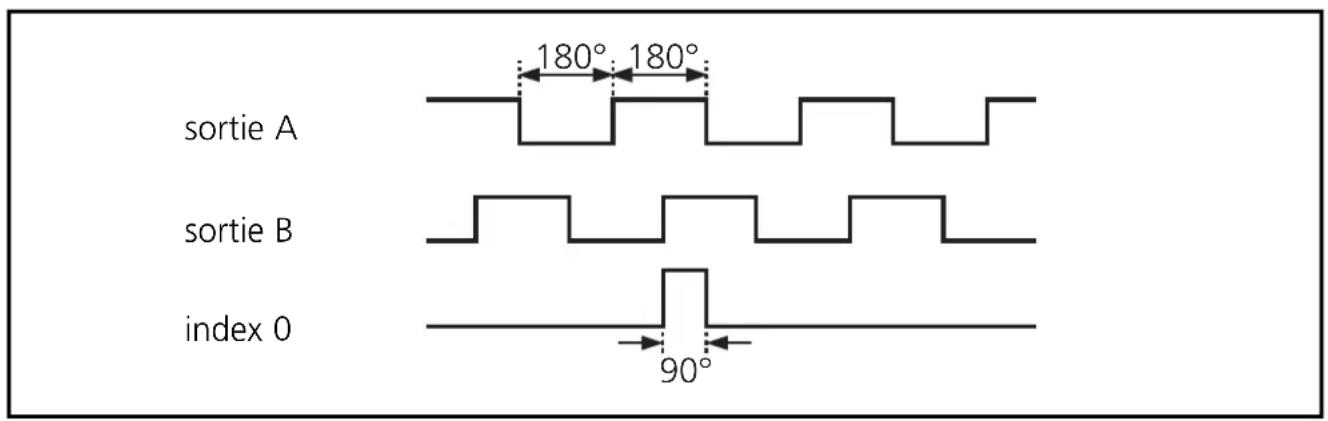

Signaux de sortie

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie.

Les sorties A et B sont électriquement déphasées de. De ce fait, les sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour. Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

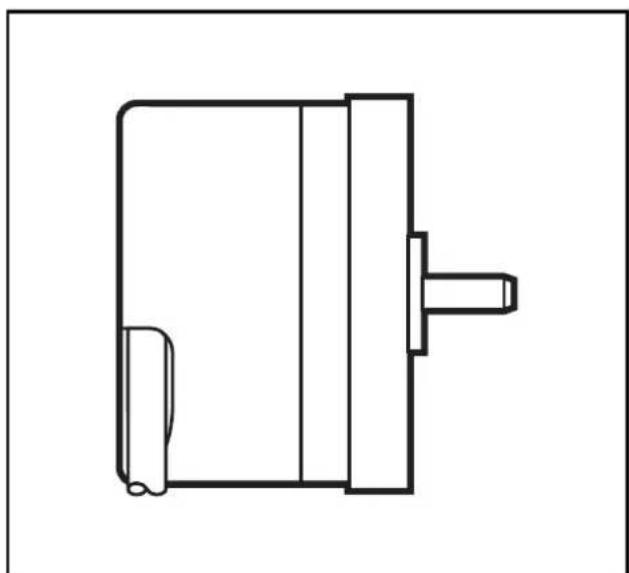

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit!

Le codeur peut être visé sur un flasque de fixation. L'arbre devrait être raccordé via un accoupling flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flasque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

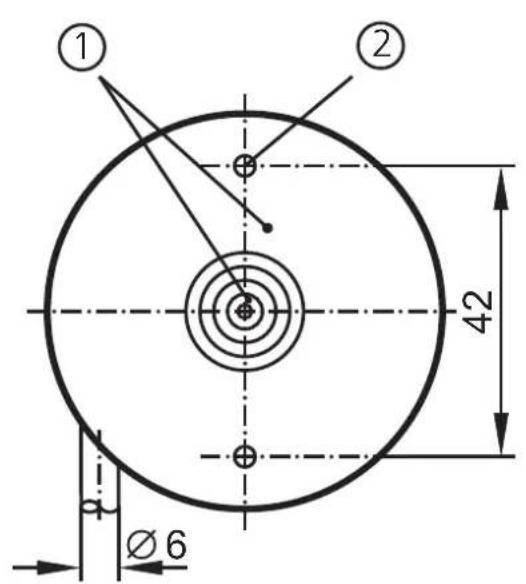

flasque de fixation E 60033

1) repère 2) filetage M3 / profondeur 5mm

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.

No. U8V 10 08 70596 006
