Produkttyp	Inkrementaler Drehgeber
Marke	IFM
Modell	RC6009
Spannungsversorgung	Version 5 V TTL oder 10…30 V HTL
Ausgangssignale	Ausgänge A, B, Nullindex (0) und deren invertierte, Fehler
Elektrische Phasenverschiebung	90° zwischen A und B
Kurzschlussschutz	Ja (auf 0V bei 5 V TTL; auf 0V und L+ bei HTL, max. 1 Min.)
Maximale Kabellänge	100 m (5 V TTL) / 300 m (10…30 V HTL)
Anschluss	Über Kabel oder M12-Stecker, 5-polig
Montage	An Befestigungsflansch, Welle über flexible Kupplung
Empfohlener Befestigungsflansch	E 60033
Hauptfunktion	Umwandlung von Drehung in Impulse für Längen-, Winkel- und Positionsmessungen
Wartung	Stöße auf die Welle vermeiden; Welle nicht feilen
Elektrische Sicherheit	Vor Anschluss/Trennung spannungsfrei schalten
Reparierbarkeit	Ersatzteile und Zubehör verfügbar auf ifm.com

Häufig gestellte Fragen - RC6009 IFM

Welcher Produkttyp ist der RC6009?

Der RC6009 ist ein inkrementaler Drehgeber, der zur Messung von Längen-, Winkel- und Positionsverschiebungen verwendet wird.

Welche Versorgungsspannungen sind verfügbar?

Es gibt zwei Versionen: 5 V TTL und 10…30 V HTL. Überprüfen Sie das Gehäuseschild für die genaue Version.

Wie schließe ich die Kabeladern an?

Beachten Sie den Anschlussplan auf dem Gehäusedeckel. Nicht verwendete Adern müssen isoliert werden. Die Schirmmasse ist mit dem Gehäuse verbunden.

Welche Ausgangssignale liefert der Geber?

Er liefert digitale Impulse an den Ausgängen A, B (um 90° phasenverschoben), Nullindex und deren invertierte sowie ein Fehlersignal.

Was ist die maximale Kabellänge?

Bis zu 100 m bei 5 V TTL und 300 m bei 10…30 V HTL, mit geeigneten Kabeln, die mehr als 20 cm von Störquellen entfernt installiert sind.

Wie montiere ich den Geber richtig?

Befestigen Sie ihn an einem Befestigungsflansch und verwenden Sie eine flexible Balgkupplung oder elastische Scheibenkupplung zum Ausgleich von Wellenversatz.

Ist der Geber kurzschlussgeschützt?

Ja. Version 5 V TTL: Ausgänge gegen 0V geschützt. Version HTL: gegen 0V und L+ geschützt (max. 1 Minute).

Was tun, wenn ich die Adern L+ (Sensor) und 0V (Sensor) nicht verwende?

Diese Adern müssen an die Versorgungsspannung angeschlossen oder isoliert werden. Sie dienen als Test, wenn Module die Spannung regeln.

Wo finde ich Zubehör und das Datenblatt?

Auf der IFM-Website: www.ifm.com. Der empfohlene Befestigungsflansch ist das Modell E 60033.

Wie vermeide ich Schäden am Geber bei der Montage?

Vermeiden Sie Schläge auf die Welle und verwenden Sie kein Schleifwerkzeug. Montieren Sie den Flansch auf einer federnden Basis, um Belastungen zu reduzieren.

BEDIENUNGSANLEITUNG RC6009 IFM

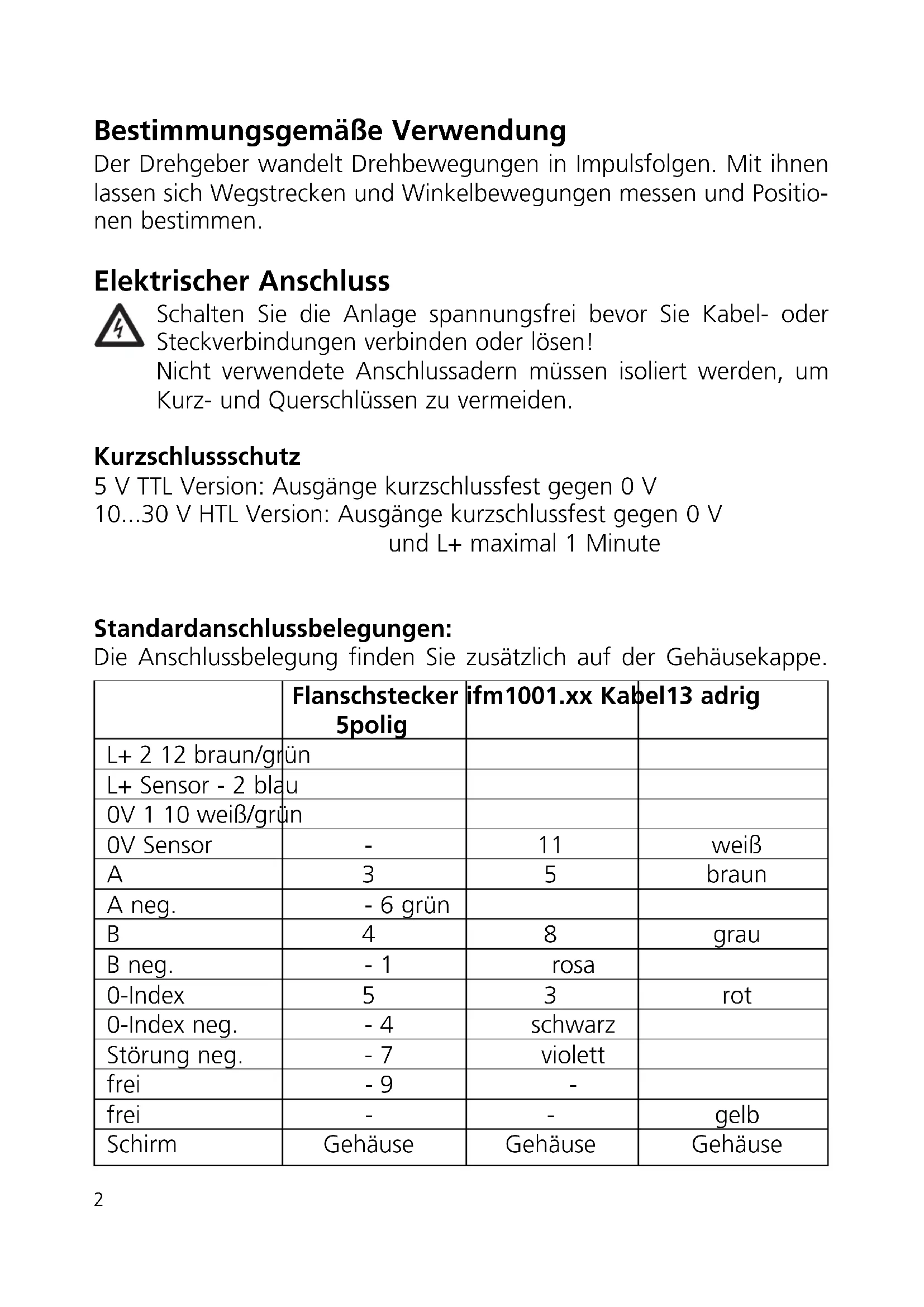

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlusssschutz

5 V TTL Version: Ausgabe kurzschlussfest gegen 0 V

10...30 V HTL Version: Ausgabe kurzschlussfest gegen 0 V und L+ maximal 1 Minute

Standardanschlussbelegungen:

Die Anschlussbelegung findsiezusatzlich auf derGehausekappe.

	Flanschstecker 5polig	ifm1001.xx Kabel13 adrig
L+ 2 12 braun/grün
L+ Sensor - 2 blau
0V 1 10 weiß/grün
0V Sensor	-	11	weiß
A	3	5	braun
A neg.	- 6 grün
B	4	8	grau
B neg.	- 1	rosa
0-Index	5	3	rot
0-Index neg.	- 4	schwarz
Störung neg.	- 7	violett
frei	- 9	-
frei	-	-	gelb
Schirm	Gehäuse	Gehäuse	Gehäuse

Bei Abweichungen muss der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren. Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlußleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm.

Das Schirmgeflecht in der Anschlußleitung ist mit dem Gebergehause verbunden.

Ausgangssignale

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrichtigung ausgewertet werden.

Ausgang A
Ausgang B
0-Index

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang besteht um Störgroßen Heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

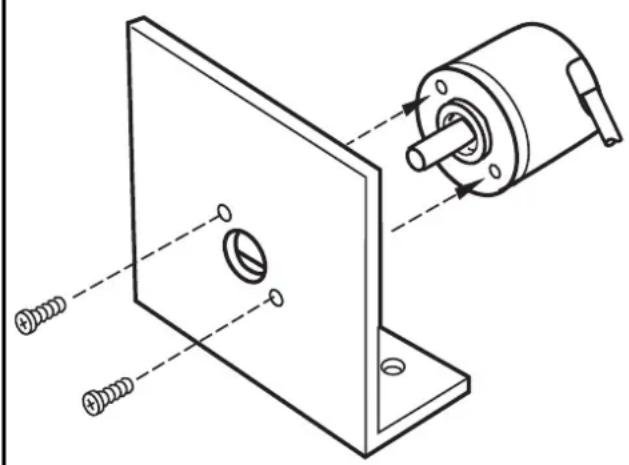

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgenoder Federscheibenkupplung erfolgen, um Wellensätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen können mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.

Die Montage des Befestigungswinkels auf ein federndes Unterteil schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunbenheiten.

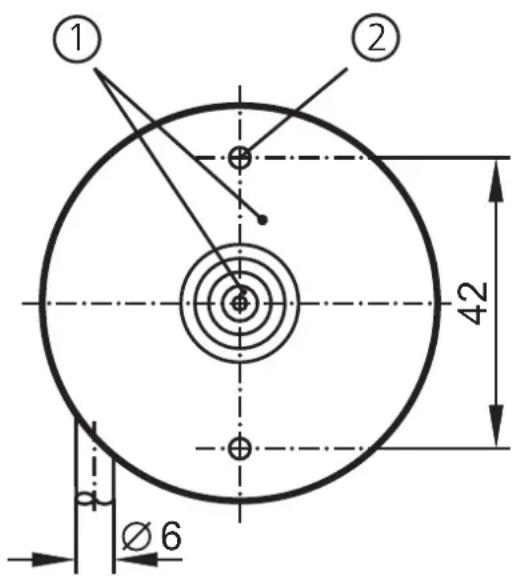

Montagewinkel E 60033

1) Referenzmarke
2) Gewinde M3 / 5mm tief

Datenblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
