Produkttyp	Verstärker für Glasfaser (Empfänger)
Marke	IFM
Modell	OB5014
Hauptfunktion	Berührungslose Erfassung von Objekten und Materialien
Reichweite	Abhängig von der verwendeten Glasfaser
Impulsverlängerung	Einstellbar von 0 bis 90 ms (in Schritten von ca. 1 ms)
Schaltausgang	Ja, mit gelber Status-LED
Diagnoseausgang	Ja, max. Last 10 mA
Spannungsversorgung	24 V DC (Gleichstrom)
LED-Anzeige	Grün: Reservekapazität / Signalstärke; Rot: Erfassungsfehler; Gelb: Schaltzustand
Montage	Auf Normprofilschiene (DIN-Schiene) oder Montagevorrichtung
Elektrischer Anschluss	Über Kabel, Drähte braun (BN), blau (BU), schwarz (BK), violett (VT)
Schutzart	IP 65 (bei geschlossenem Deckel)
Kompatibilität Glasfasern	ifm Fasern Typ FE-11 und FT-11-AAJ (und andere laut Anleitung)
Wartung und Reinigung	Glasfasern bei Verschmutzung reinigen; Deckel nach Einstellung schließen
Sicherheit	Anlage vor Anschluss spannungsfrei schalten
Einstellungen	Automatisch und manuell des Schaltschwellenwerts; Impulsverlängerung
Allgemeine Informationen	Anleitung kostenlos als PDF auf notice-facile.com verfügbar

Häufig gestellte Fragen - OB5014 IFM

Wie montiere ich den Verstärker OB5014?

Montieren Sie das Gerät auf einer Normprofilschiene (DIN-Schiene) oder mit einer Montagevorrichtung. Befestigen Sie es fest.

Wie schließe ich die Glasfasern an?

Schraube A lösen, Fasern in die Öffnungen schieben bis ein leichter Widerstand (O-Ring) spürbar ist, bis zum Anschlag gegen die optischen Elemente drücken und Schraube A festziehen.

Wie ist der elektrische Anschluss?

Farben beachten: braun (BN) = +24 V, blau (BU) = 0 V, schwarz (BK) = Schaltausgang, violett (VT) = Diagnoseausgang. Anlage vor Anschluss spannungsfrei schalten.

Wie führe ich eine automatische Schaltschwelleneinstellung mit beweglichen Objekten durch?

Lassen Sie die Objekte durch den Strahl laufen, drücken Sie T1 bis die LED-Leiste blinkt. Einmal drücken, dann ein zweites Mal. Die gelbe und grüne LED blinken abwechselnd. Nach dem dritten Drücken leuchtet die grüne LED im Betriebsmodus.

Wie stelle ich die Schwelle automatisch mit unbeweglichen Objekten ein?

T1 drücken bis zum Blinken, Objekt in den Strahl bringen und einmal drücken, dann Objekt entfernen und erneut drücken. Die grüne LED leuchtet nach der Sequenz.

Wie stelle ich den Schaltschwellenwert manuell ein?

Für Direktreflexionsfaser: T1+T2 drücken bis zum Blinken, Objekt und dann Hintergrund messen, mit + oder - die Schwelle in die Mitte positionieren, dann T1+T2 zur Bestätigung drücken.

Wie stelle ich die Impulsverlängerung ein?

T2 drücken bis gelbe und grüne LED blinken, mit + oder - die Verzögerung einstellen (jeder Druck = 1 ms). Der in der LED-Leiste angezeigte Wert entspricht den Bereichen (2-10 ms usw.). 10 s warten zur Bestätigung.

Was bedeutet die leuchtende rote LED?

Die rote LED zeigt einen Erfassungsfehler an: falsche Einstellung oder Verschmutzung der Fasern. Reinigen Sie die Fasern oder passen Sie die Schwelle an.

Wie reinige ich den Verstärker?

Reinigen Sie die Glasfasern bei Verschmutzung mit einem weichen Tuch. Achten Sie darauf, den Deckel nach den Einstellungen zu schließen, um den IP65-Schutz zu erhalten.

Wo kann ich die vollständige Anleitung herunterladen?

Die vollständige Anleitung ist kostenlos als PDF auf notice-facile.com verfügbar. Sie können auch eine Übersetzung per E-Mail anfordern.

BEDIENUNGSANLEITUNG OB5014 IFM

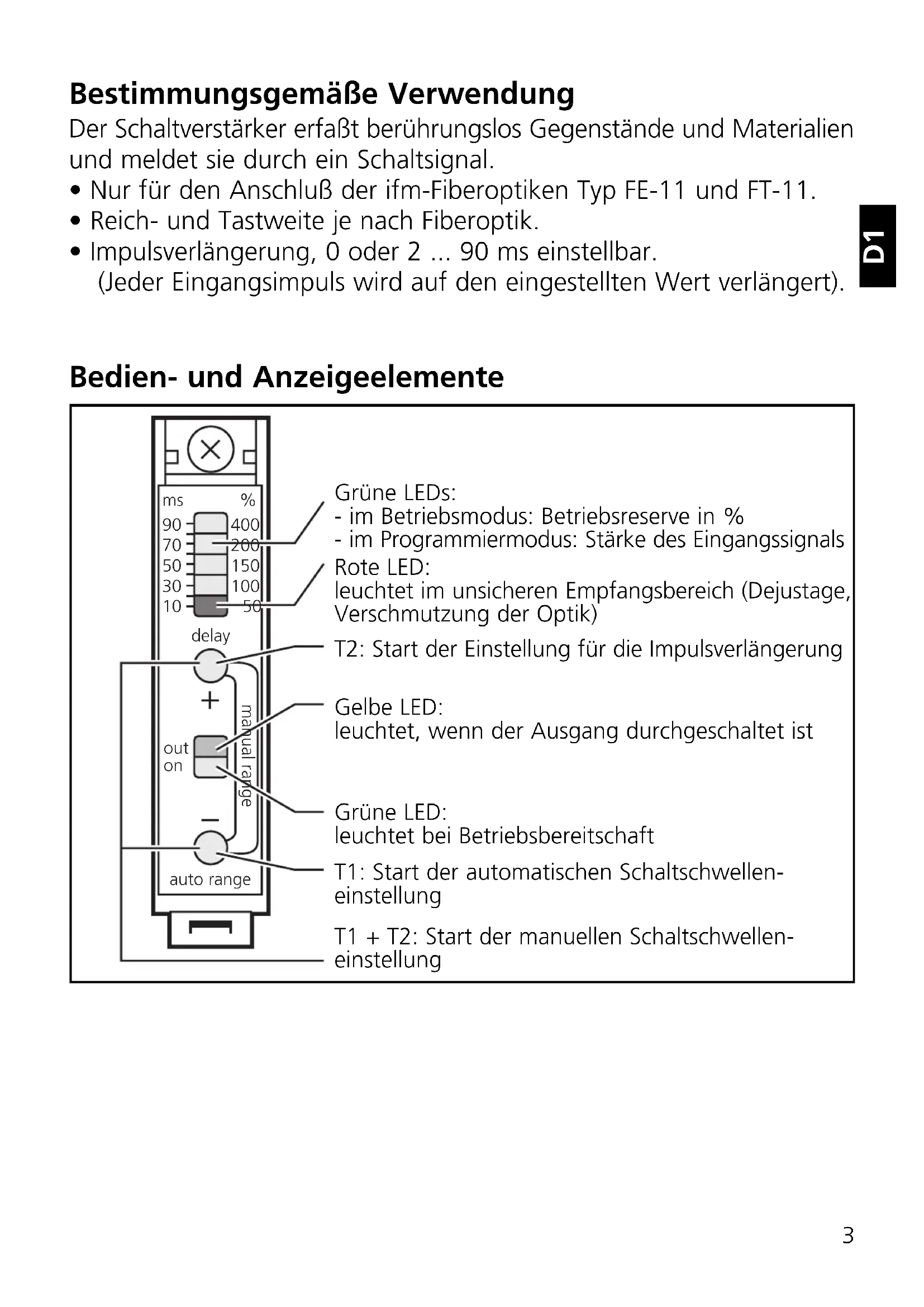

Bestimmungsgemäß Verwendung

Der Schaltveränderer erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-11 und FT-11.
• Reich- und Tastweite je nach Fiberoptik.
• Impulsveränderung, 0 oder 2 ... 90 ms einstellbar.
  (Jeder Eingangsimpuls wird auf den eingestillten Wert verlangert).

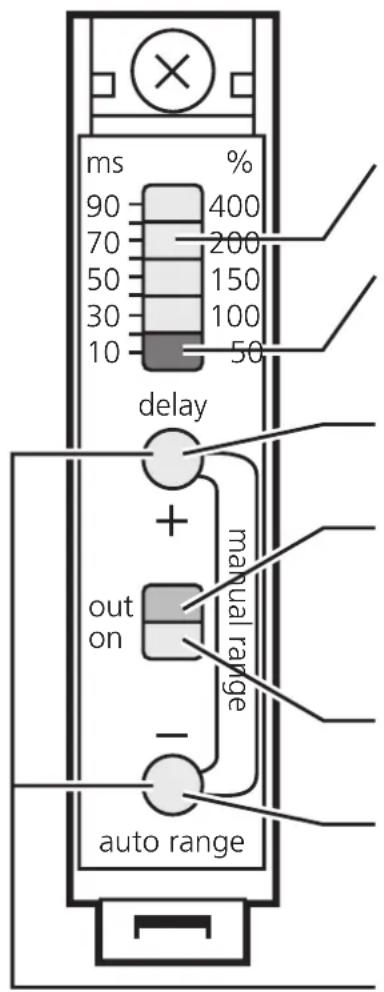

Bedien- und Anzeigeelemente

Grüne LEDs:

• im Betriebsmodus: Betriebsreserve in %
• im Programmiermodus: Stärke des Eingangssignals Rote LED:

leuchtet im unsicheren Empfangsbereich (Dejustage, Verschmutzung der Optik)

T2: Start der Einstellung für die Impulsveränderung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

T1: Start der automatischen Schaltschwelleneinstellung

T1 + T2: Start der manuellen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

Adaptieren der Lichtleiter:

1. Losen Sie die Schraube A (Abb. 1).
2. Schieben Sie die Lichtleiter in die Sensoröffnungen B, bis Sie einen leichten Widerstand spuren (O-Ring) (Abb. 2).
3. Schieber Ben Sie die Lichtleiter weiter bis zum Anschlag (Optik-Elemente) und halten Sie sie fest (Abb. 3).
4. Ziehen Sie die Schraube A an.

Liegen die Lichtleiter nicht an den Optik-Elementen an, veringert sich die Reich-/Tastweite.

1

2

3

A

B

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schreiben Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, VT = violett.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. letzte Seite oder Typaufkleber).
• Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Schaltschwelle automatisch einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedene Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie, bis LED-Kette blinkt.

LEDs gelb und grün blinking im Wechsel (= Gerät ist im Programmiermodus).

2

Drücken Sie 1 mal.

→

LEDs gelb und grün verlösen kurzzeitig, blinken dann wieder im Wechsel.

3

Drücken Sie 1 mal.

LEDs gelb und grün verlösen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annahernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach gibt das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle automatisch einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfasst Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis LED-Kette blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.* Drücken Sie 1 mal.

→

LEDs gelb und grün, verlösen kurzzeitig, blinken dann wieder im Wechsel.

3

Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.* Drücken Sie 1 mal.

LEDs gelb und grün verlösen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annahernd gleich stark), blinkt die LED-Kette nach Schritt 3. Danach gibt das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle manuell einstellen (1)

• Statische Objekte / Lichttaster-Optik (FT ...)

1	Drücken Sie, bis LED-Kette blinkt.	LED grün blinkt, LED gelb zeigt Schaltzustand (= Gerät ist im Programmiermodus).
2	Plazieren Sie das Objekt im Erfassungsbereich der Optik.	% 400 ms 70 50 30 10 Objektsignal wird gemessen und angezeigt (= Kette der schwach leuchtenden LEDs); hell blinkende LED = aktuelle Schaltschwelle.
3	Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.	% 400 ms 70 50 30 10 Hintergrundssignal wird gemessen und angezeigt (= Kette der schwach leuchtenden LEDs).
4	Drücken Sie die Tasten "+" oder "-, bis die Schaltschwelle in der Mitte zwischen Hintergrundssignal und Objektsignal liegt; (hier Schaltschwelle verringern).	% 100 ms 70 50 30 10 LED grün leuchtet (= Gerät ist im Betriebszustand).
5	Drücken Sie, bis LED-Kette blinkt.	LED grün leuchtet (= Gerät ist im Betriebszustand).

Schaltschwelle manuell einstellen (2)

• Statische Objekte / Einweg-Optik (FE ...)

1

Drücken Sie, bis LED-Kette blinkt.

LED grün blinkt LED gelb zeigt Schaltzustand (= Gerät ist im Programmiermodus).

2

Drücken Sie die Taste “-”, bis die LED-Kette die niedrigste Schalt-schwelle anzeigt.

→

ms 90 400 70 50 30 10

3	Plazieren Sie das Objekt im Erfassungsbereich der Optik. Drücken Sie die Taste “+”, bis das Gerät schaltet (LED gelb leuchtet auf oder verlischt).	→	% 400 ms 90 70 50 30 10 odor out on
			out on oder out on

4

Drücken Sie, bis LED-Kette blinkt.

→

LED grün leuchtet (= das Gerät ist im Betriebszustand).

Einstellen der Impulsveränderung

1	Drücken Sie, bis LED-Kette blinkt.	LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).
2	Drücken Sie die Taste "+" oder "-, um die gewünschte Verzögerungszeit einzustellen (hier: Verzögerungszeit erhöhen). Tastendruck entspricht ca. 1ms; Schnellauf: Taste gedrückt halten.	0 2-10 11-20 21-30 31-40 41-50 51-60 61-70 71-80 81-90 Zeit(ms) leuchtende LEDs
3	Warten Sie ca. 10s lang.	LED grün leuchtet (=Gerät ist im Betriebszustand).

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sie ihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang:

• Rote LED leuchtet: Störung bei der Objekterfassung (mangelhafte Objekterkennung; Dejustage; Verschmutzung der Optik).
• LED-Kette blinkt schnell bei Kurzschluß des Schaltausgangs, langsam bei interner Störung.
  Der Funktionskontroll-Ausgang ist geschaltet bei:
• Störung der Objekterfassung (mangelhafte Objekterkennung; Dejustierung, Verschmutzung der Optik); automatisch zurückgesetzt, wenn die Störung beseitigt ist.
• Kurzschluß des Schaltausgangs; automatisch zurückgesetzt ca. 4 sec nach Beseitigung der Störung.

Intended use

Anschlußschema / Wiring / Schéma de branchement

DC PNP + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

DC PNP + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...

DC NPN + Fiberoptik FT... / + fibre optic FT... / + fibre optique FT...

DC NPN + Fiberoptik FE... / + fibre optic FE... / + fibre optique FE...
