MODE D'EMPLOI OB5014 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200

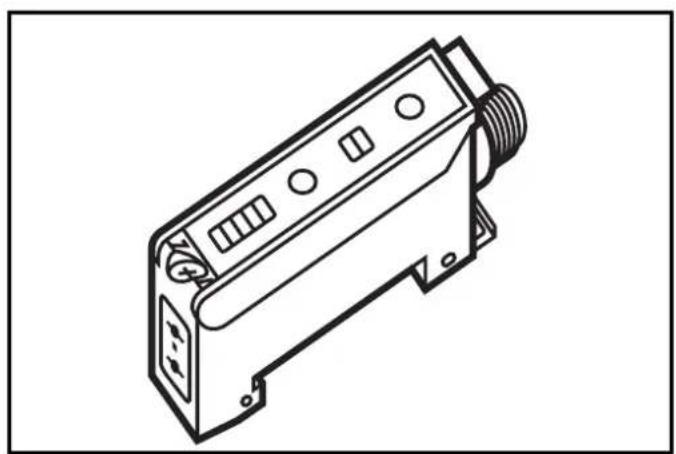

Schaltveränder für Fiberoptik OBF
Switching amplifier for fibre optics OBF
Amplificateur pour fibre optique OBF

Deutsch

	Bestimmungsgemäß Verwendung D1Bedien- und Anzeigeelemente D1MontageAdaptieren der Lichtleiter D2Elektrischer Anschluß D2Schaltschwelle automatisch einstellen (1) D3Schaltschwelle automatisch einstellen (2) D4Schaltschwelle manuell einstellen (1) D5Schaltschwelle manuell einstellen (2) D6Einstellen der Impulsveränderung D7Betrieb	D2
English
	Intended use E1Controls and indicators E1Mounting	E2
	Mount the fibre optics E2Electrical connection E2Automatic setting of the switching threshold (1) E3Automatic setting of the switching threshold (2) E4Manual setting of the switching threshold (1) E5Manual setting of the switching threshold (2) E6Adjust of the pulse stretching E7Operation	E7
François
	Fonctionnement et caractéristiquesElémentes de service et d'indicationMontageMonter les fibres optiquesRaccordement électriqueRéglage automatique du seuil de commutation (1)Réglage automatique du seuil de commutation (2)Réglage manuel du seuil de commutation (1)Réglage manuel du seuil de commutation (2)Régler la prolongation d'impulsionFonctionnement	F1F1F2F3F4F5F6F7F7

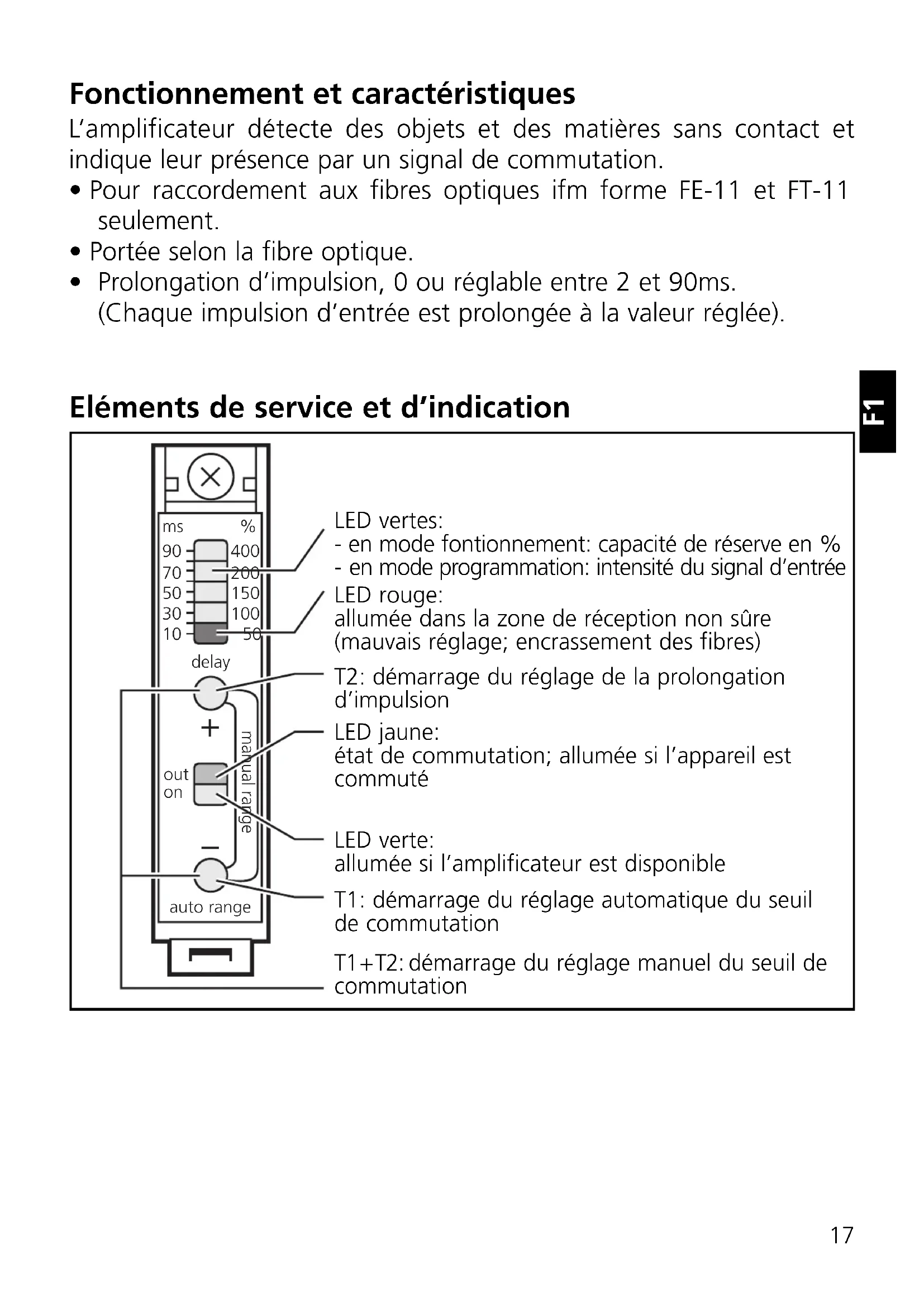

Fonctionnement et caractéristiques

L'amplificateur détecte des objets et des matières sans contact et indique leur présence par un signal de commutation.

• Pour raccordement aux fibres optiques ifm forme FE-11 et FT-11-AAJ, au 1985.
• Portée selon la fibre optique.
• Prolongation d'impulsion, 0 ou régable entre 2 et 90ms. (Chaque impulsion d'entrée est prolongée à la valeur régée).

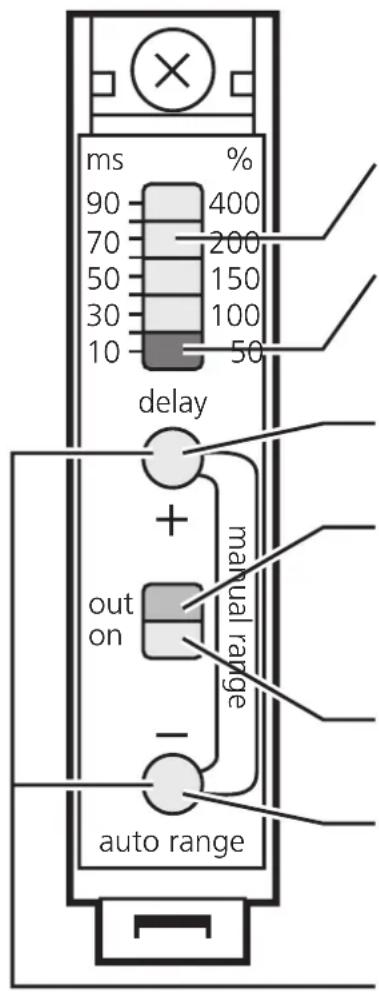

Eléments de service et d'indication

LED vertes:
- en mode fontiennement: capacité de réserve en %
- en mode programmation: intensité du signal d'entrée
LED rouge:
allumée dans la zone de réception non sure (mauvais réglage; encrassement des fibres)

T2: démarrage du réglage de la prolongation d'impulsion

LED jaune:
état de commutation; allumée si l'appareil est commuté

LED verte: allumée si l'amplificateur est disponible

T1: démarrage du réglage automatique du seuil de commutation

T1 + T2: démarrage du réglage manuel du seuil de commutation

Montage

Monter l'appareil sur un profilé normalisé (rail DIN) ou à l'aide d'un dispositif de montage.

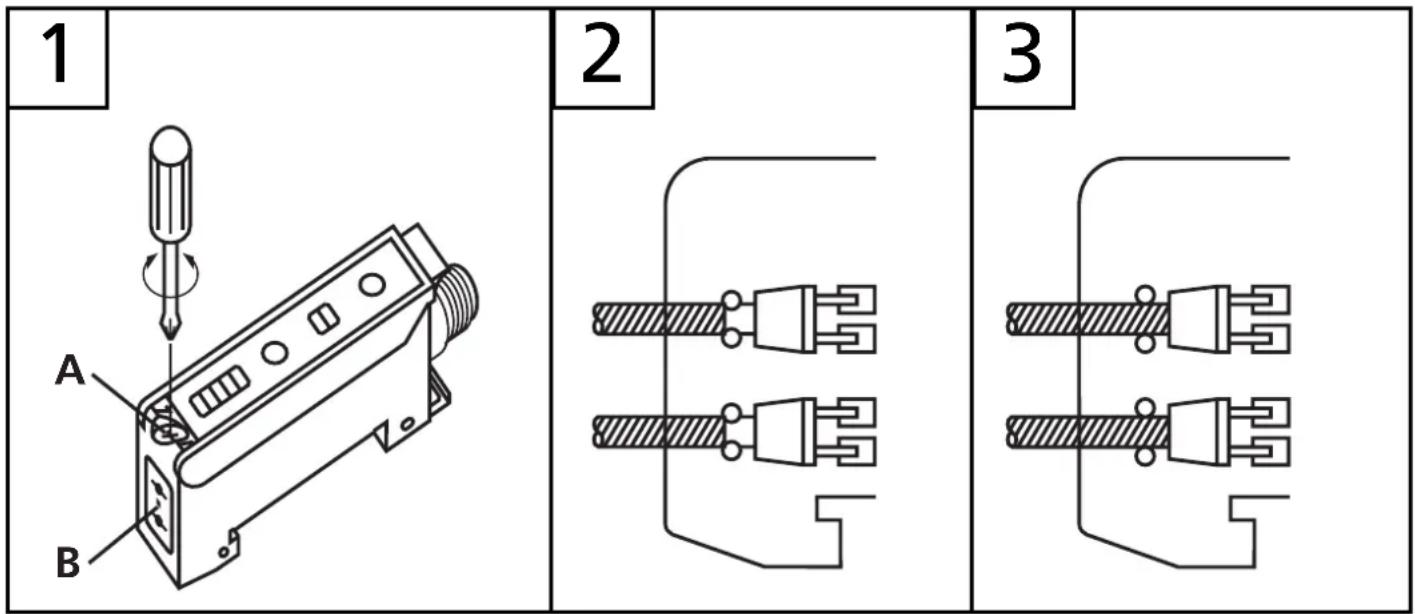

Monter les fibres optiques comme suit:

1. Dévisser la vis A (fig. 1).
2. Glisser les fibres optiques dans les ouvertures de l'amplificateur B jusqu'à ce qu'on remarque une faible résistance (joint torique) (fig. 2).
3. Avancer les fibres optiques jusqu'à l'arrêt ( éléments optiques) et les retenir (fig. 3).
   4.Serrer la vis A.

Si les fibres optiques ne sont pas en contact direct avec les éléments optiques, la portée sera réduite.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de la derniere page ou selon l'étiquette.

• Couleurs des fils (pour les cellules avec raccordement par cable): BN = brun, BU = bleu, BK = noir, VT = violet.
• Programmation de la fonction de sortie par branchement selon les indications de la dernière page ou selon l'étiquette.
• Charge de la sortie diagnostique (fc-output): 10mA maxi.

Réglage automatique du seuil de commutation (1)

• Des objets passent à travers le faisceau optique
• Fibre optique réflexion directe (FT ...) et fibre optique barrageage (FE ...)

La cellule détecte les signaux d'entrée de différente intensité dans n'importe qu'elle ordre et calcule le seuil de commutation optimale.

1	Faire passer les objets à travers le faiscau optique. Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation). Appuyer jusqu'à ce que la rampe de LED clignote.

2

Appuyer une fois.

→

les LED jaune et vertes éteignent brièvement, ensuite elles clignotent de nouveau alternatively.

3

Appuyer une fois.

→

Les LED jaune et vertes éteignent brièvement, ou on ensuite la LED vertes allume (= la cellule est en mode fonctionnement).

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passé au mode fonctionnement sans changer le seuil de commutation.

Réglage automatique du seul de commutation (2)

• Objects immobiles
• Fibre optique réflexion directe (FT ...) et fibre optique barrageage (FE ...)

La cellule détecte les signaux d'entrée de différente intensité dans n'importe qu'elle ordre et calcule le seuil de commutation optimale.

1

Appuyer jusqu'à ce que la rampe de LED clignote.

→

Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation).

2

Placer l'objet dans le faiscau optique.* × 400 mm 50 70 150 100 150 mm manual range out on appuyer une fois.

→

out on Les LED jaune et vertes éteignent brièvement, ensuite elles clignotent de nouveau alternatively.

3	Enlever l'objet du faiscau optique.* × 400 200 150 100 50 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 1 appuyer une fois.	→	out on Les LED jaune et verte s'éteignent brièvement,
			ensuite la LED verte s'allume (= la cellule est en mode fonctionnement).

*Vous pouvez également proceder dans l'ordre inverse: mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la rampe de LED clignote après l'étage de réglage no. 3. Ensuite la cellule passe au mode fonctionnement sans changer le seuil de commutation.

Réglage manuel du seuil de commutation (1)

• Objects immobiles / fibre optique réflexion directe (FT ...)

1	Appuyer jusqu'à ce que la rampe de LED clignote.	→	La LED verte clignote, la LED jaune indique l'état de commutation (= la cellule est en mode programmation).
2	Placer l'objet dans le faiscau optique.	→	%400 ms 400 200 150 100 50 Le signal de l'objet est mesuré et indiqué (la rampe de LED allumées faiblement); LED clignotante lumière vivé = seuil de commutation actuel.
3	Enlever l'objet du faiscau optique.	→	%400 ms 400 200 150 100 50 Le signal d'arrière-plan est mesuré et indiqué (la rampe de LED allumées faiblement).
4	Appuyer sur le bouton "+" ou "-" jusqu'à ce que le seuil de commutation se trouve au milieu entre le signal de l'arrête-plan et le signal de l'objet; (ici: réduire le seuil de commutation).	→	%400 ms 400 200 150 100 50 Le signal d'arrête-plan est mesuré et indiqué (la rampe de LED allumées faiblement).
5	Appuyer jusqu'à ce que la rampe de LED clignote.	→	La LED verte s'allume (= la cellule est en mode fonctionnement).

Réglage manuel du seuil de commutation (2)

• Objects immobiles / fibre optique barrageage (FE ...)

1	Appuyer jusqu'à ce que la rampe de LED clignote.	→	La LED verte clignote, la LED jaune indique l'état de commutation (= la cellule est en mode programmation).
2	Appuyer sur le bouton "-+" jusqu'à ce que la rampe de LED indique le seul de commutation le plus bas.	→	% ms 400 200 30 10
3	Placer l'objet dans le faiscau optique. × ms 400 200 150 auto range × ms 400 200 150 100 50 100 × out on 70 50 30 10 Appuyer sur le bouton "+" jusqu'à ce que la cellule commute; (LED jaune s'allume ou s'éteint).	→	% ms 400 50 10 × ms 400 50 10 × out on ou out on
4	Appuyer jusqu'à ce que la rampe de LED clignote.	→	La LED verte s'allume (= la cellule est en mode fonctionnement).

Régler prolongation d'impulsion

1

× manual range ms 400 200 150 100 50 delay out on auto range Appuyer jusqu'à ce que la rampe de LED clignote.

→ out on Les LED jaune et verte clignotent alternatively (= la cellule est en mode programmation).

2

Appuyer sur le bouton "+" ou "-" pour régler la temporisation désirée (ici: augmenter la temporisation). 1 x = env. 1ms. Pour un réglage rapide, appuyer continuèlement sur le bouton.

→

ms 0 2-10 11-20 21-30 31-40 41-50 51-60 61-70 71-80 81-90 temps (ms) LED allumées

3

Attendre env.10s.

→

OUT OF La LED verte s'allume (= la cellule est en mode fonctionnement).

Fonctionnement

Ouvrir le couvercle de la cellule seulement pour le réglage. Fermer ce couvercle après le réglage pour garantir la protection IP 65.

Vérifier le bon fonctionnement de le cellule. Indication par LED et par sortie diagnostique.

• LED rouge allumée: erreur lors de la détction de l'objet (mauvais réglage, encrassement des fibres).
• Ramp de LED clignote rapidement: sortie en état de courts-circuits, ramp de LED clignote lentement: erreur interne.

La sortie diagnostique est activée dans le cas de:

• mauvaise détction de l'objet (mauvais réglage, encrassement des fibres); désactivée lors de la détction sure de l'objet;
• courts-circuits de la sortie de commutation; désactivée env. 4 s après élimination du defaulted.
