Type de produit	Codeur incrémental
Marque	IFM
Modèle	RU6040
Catégorie	Récepteur (codeur)
Dimensions (diamètre x longueur)	Environ 60 x 50 mm
Poids	Environ 200 g
Alimentation	5 V TTL ou 10…30 V HTL
Protection électrique	Sorties protégées contre les courts-circuits (0 V pour TTL, 0 V et L+ pour HTL)
Signaux de sortie	A, B (déphasés de 90°) et index zéro (un par tour)
Longueur de câble maximale	100 m (TTL) / 300 m (HTL)
Raccordement électrique	Embase mâle IFM 15 pôles ou câble 13 fils
Montage	Sur flasque de fixation (E60033) avec accouplement flexible
Fonctions principales	Conversion de rotations en impulsions, mesure de déplacements linéaires/angulaires, détermination de positions
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter les chocs sur l'arbre.
Sécurité	Mettre hors tension avant raccordement. Isoler les fils non utilisés.
Pièces détachées et réparabilité	Accessoires disponibles sur ifm.com. Pas de réparation par l'utilisateur.
Informations générales	Codeur incrémental IFM RU6040. Notice disponible en téléchargement.

FOIRE AUX QUESTIONS - RU6040 IFM

Quelle est la tension d'alimentation du RU6040 ?

Le codeur est disponible en deux versions : 5 V TTL ou 10...30 V HTL. Vérifiez le modèle exact sur l'étiquette.

Comment raccorder le codeur RU6040 ?

Coupez l'alimentation avant tout branchement. Utilisez le schéma de raccordement fourni sur le capot ou dans la notice. Respectez les bornes L+, 0V et les sorties A, B, index.

Quelle est la longueur de câble maximale autorisée ?

Pour la version 5 V TTL : 100 m. Pour la version 10...30 V HTL : 300 m. Utilisez des câbles blindés séparés des sources parasites (distance > 20 cm).

Comment interpréter les signaux de sortie ?

Les sorties A et B sont des impulsions numériques déphasées de 90° pour détecter le sens de rotation. L'index zéro est émis une fois par tour mécanique.

Puis-je utiliser ce codeur pour mesurer des déplacements linéaires ?

Oui, en utilisant une roue de mesure ou un pignon/crémaillère. Assurez-vous de ne pas dépasser les charges admissibles sur l'arbre.

Comment monter le codeur RU6040 ?

Vissez le codeur sur un flasque de fixation (réf. E60033). Utilisez un accouplement flexible pour éviter les contraintes axiales. Évitez les coups sur l'arbre.

Que faire si un fil n'est pas utilisé ?

Isolez les fils non utilisés pour éviter les courts-circuits. Vous pouvez aussi les connecter à la tension d'alimentation si nécessaire.

Où trouver des accessoires pour le RU6040 ?

Consultez le site www.ifm.com pour les fiches techniques et les accessoires comme les câbles, connecteurs et flasques.

Le codeur est-il protégé contre les courts-circuits ?

Oui, les sorties sont protégées contre les courts-circuits : sur 0 V pour la version TTL, sur 0 V et L+ pour la version HTL (max 1 minute).

Puis-je réparer le codeur moi-même ?

Non, aucune réparation par l'utilisateur n'est prévue. En cas de panne, contactez le service après-vente IFM ou remplacez l'appareil.

MODE D'EMPLOI RU6040 IFM

efector400®

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

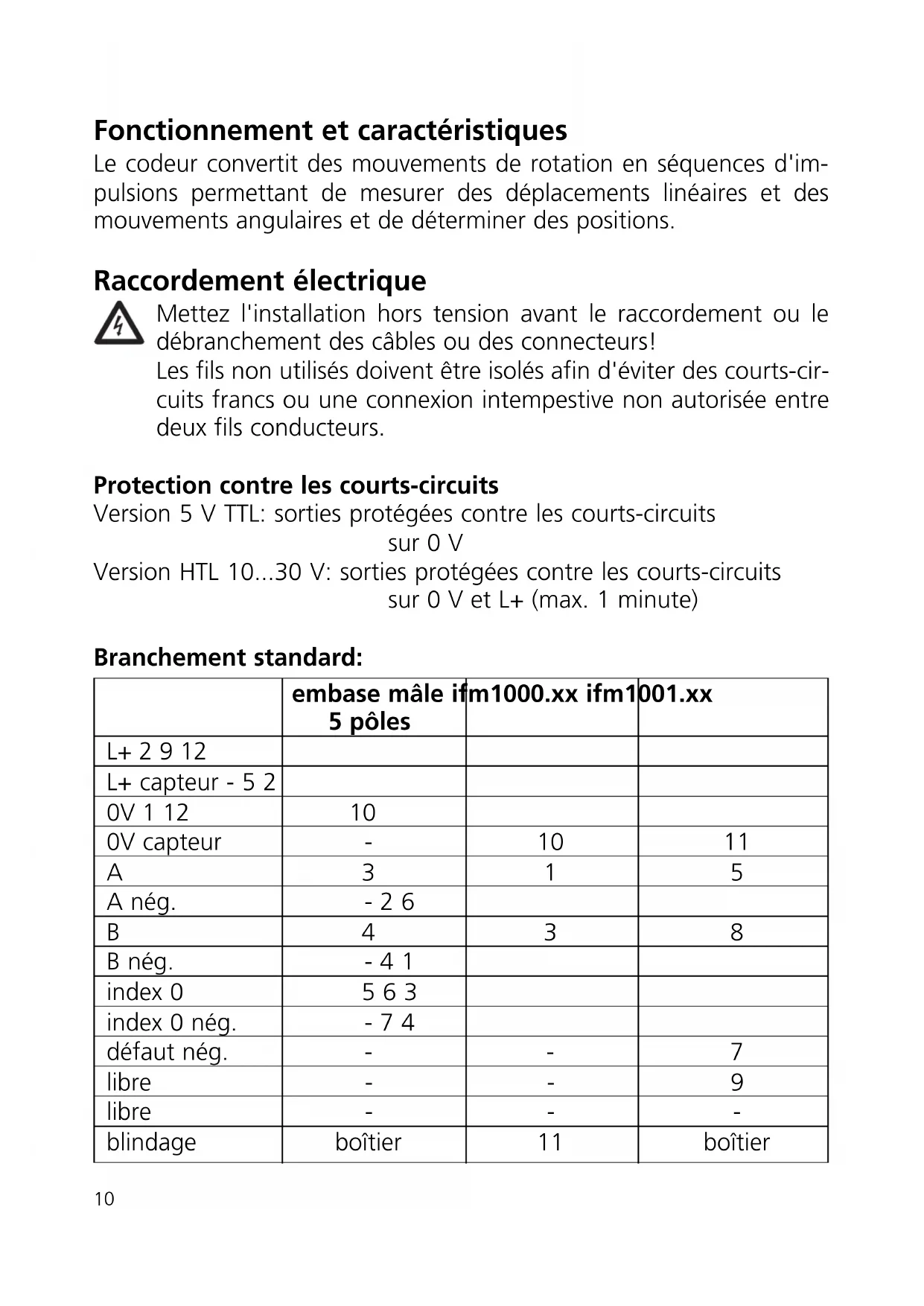

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits francs ou une connexion intempestive non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0 V

Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle ifm1000.xx ifm15 pôles	1001.xx
L+ 2 9 12
L+ capteur - 5 2
0V 1 12	10
0V capteur	-	10
A	3	1
A nég.	- 2 6
B	4	3
B nég.	- 4 1
index 0	5 6 3
index 0 nég.	- 7 4
défaut nég.	-	-
libre	-	-
libre	-	-
blindage	boîtier	11
	ifm1013.xx câble 5 fils câble	13 fils
L+ 1 brun brun/vert
L+ capteur - - bleu
0V 6 gris blanc/vert
0V capteur - - blanc
A	2	vert
A nég.	--	vert
B	4	blanc
B neg.	--	rose
index 0	5	jaune
index 0 nég.	--	noir
défaut nég.	--	violet
libre	--	-
libre	--	jaune
blindage	3	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm. Le blindage tressé dans le câble est relié au boîtier du codeur.

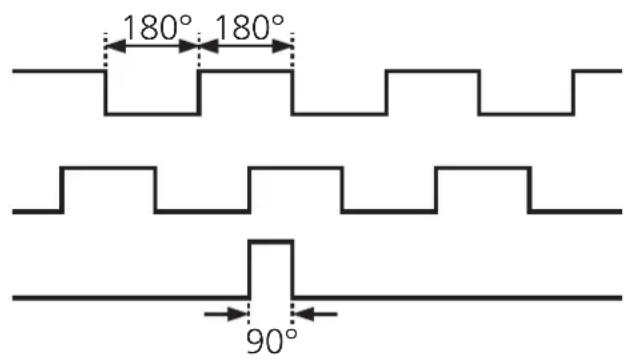

Signaux de sortie

sortie A

sortie B

index 0

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de 90°, de ce fait le sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

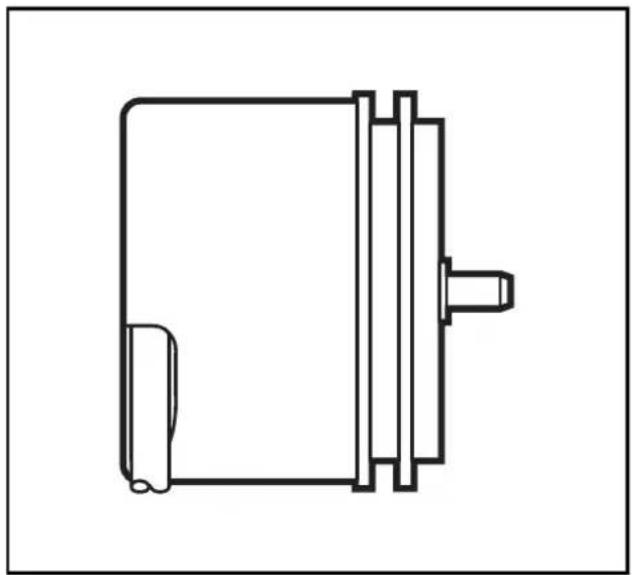

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit!

Le codeur peut être vissé sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flasque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

flasque de fixation E60033

1) repère 2) filetage M4 / profondeur 5 mm

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.

No. U8V 10 08 70596 006
