OB5029 - Empfänger IFM - Kostenlose Bedienungsanleitung

Marke	IFM
Modell	OB5029
Kategorie	Verstärker für Lichtwellenleiter
Erfassungsart	Berührungslos, Objekt- und Materialerkennung
Kompatible Lichtwellenleiter	Typen FE-50 und FT-50-AAJ
Stromversorgung	DC PNP (10-30 V)
Ausgang	PNP, Schaltsignal
Montage	Auf DIN-Schiene (genormtes Profil) oder Montagevorrichtung
LED-Anzeigen	Rot (Fehler/Einstellmodus), Gelb (Schaltung), Grün (Betriebsbereitschaft)
Einstellung des Schaltschwellwerts	Automatisch per Tastendruck (für bewegte oder feststehende Objekte)
Schutzart	IP65 (geschlossener Deckel)
Elektrischer Anschluss	Klemmen oder Kabel (braun=BN, blau=BU, schwarz=BK)
Faserlänge	Bis zum Anschlag (reduziert Reichweite bei nicht eingerastet)
Sicherheitsfunktionen	Spannungsfrei schalten vor Anschluss, Kurzschlussschutz (rote LED blinkt schnell)
Wartung	Reinigung der Lichtwellenleiter bei Verschmutzung
Betriebstemperatur	Nicht angegeben, standardmäßige industrielle Verwendung
Abmessungen (ca.)	30 x 80 x 60 mm (geschätzt)
Gewicht (ca.)	100 g (geschätzt)

Häufig gestellte Fragen - OB5029 IFM

Wie montiere ich den Empfänger OB5029?

Montieren Sie das Gerät auf einer Standard-DIN-Schiene oder verwenden Sie eine geeignete Montagevorrichtung. Achten Sie auf festen Sitz.

Welche Lichtwellenleiter sind mit dem OB5029 kompatibel?

Die ifm-Lichtwellenleiter vom Typ FE-50 (Einweg-Lichtschranke) und FT-50-AAJ (Reflexionslichtschranke) sind kompatibel.

Wie schließe ich den OB5029 elektrisch an?

Schalten Sie die Anlage spannungsfrei. Verbinden Sie die Drähte entsprechend dem Farbcode: braun (BN) = +V, blau (BU) = 0V, schwarz (BK) = Ausgang. Beachten Sie das Etikett für die Programmierung der Ausgangsfunktion.

Wie stelle ich den Schaltschwellwert für bewegte Objekte ein?

1. Führen Sie die Objekte durch den Strahl. 2. Drücken Sie, bis die rote LED blinkt. 3. Drücken Sie einmal zur Bestätigung, dann ein zweites Mal. Die gelbe und grüne LED blinken abwechselnd während der Programmierung.

Wie stelle ich den Schaltschwellwert für feststehende Objekte ein?

1. Drücken Sie, bis die rote LED blinkt. 2. Platzieren Sie das Objekt im Strahl und drücken Sie einmal. 3. Entfernen Sie das Objekt und drücken Sie erneut. Die umgekehrte Reihenfolge ist ebenfalls möglich.

Was bedeuten die LEDs am OB5029?

Rote LED leuchtet: Erkennungsfehler (falsche Einstellung oder Verschmutzung). Rote LED blinkt schnell: Kurzschluss am Ausgang. Gelbe LED: Schaltzustand (leuchtet bei geschaltetem Ausgang). Grüne LED: Gerät ist eingeschaltet und betriebsbereit.

Wie reinige ich die Lichtwellenleiter?

Bei Verschmutzung reinigen Sie vorsichtig das Ende der Lichtwellenleiter mit einem fusselfreien Tuch und einem geeigneten Reinigungsmittel. Vermeiden Sie Kratzer auf den Linsen.

Warum blinkt die rote LED nach der Einstellung?

Dies zeigt an, dass die Einstellung des Schaltschwellwerts nicht möglich ist, in der Regel weil die Signale von Objekt und Hintergrund zu ähnlich sind. Das Gerät behält den alten Schwellwert.

Welche Schutzart hat der OB5029?

Die Schutzart ist IP65 bei geschlossenem Deckel nach der Einstellung. Dies gewährleistet Dichtigkeit gegen Staub und Spritzwasser.

Wie ersetze ich einen Lichtwellenleiter?

Lösen Sie die Klemmschraube (A), entfernen Sie die alte Faser, führen Sie die neue bis zum Anschlag ein, und ziehen Sie die Schraube wieder fest. Stellen Sie sicher, dass die Faser am Anschlag ist, um eine optimale Reichweite zu erzielen.

BEDIENUNGSANLEITUNG OB5029 IFM

Schaltverträker für Fiberoptik witching amplifier for fibre optics

Bestimmungsgemäß Verwendung 3

Bedien- und Anzeigeelemente 3

Montage

Adaptieren der Lichtleiter 4

Elektrischer Anschluß 4

Schaltschwelle einstellen 5, 6

Anschluβ 15

4

English

Intended use 7

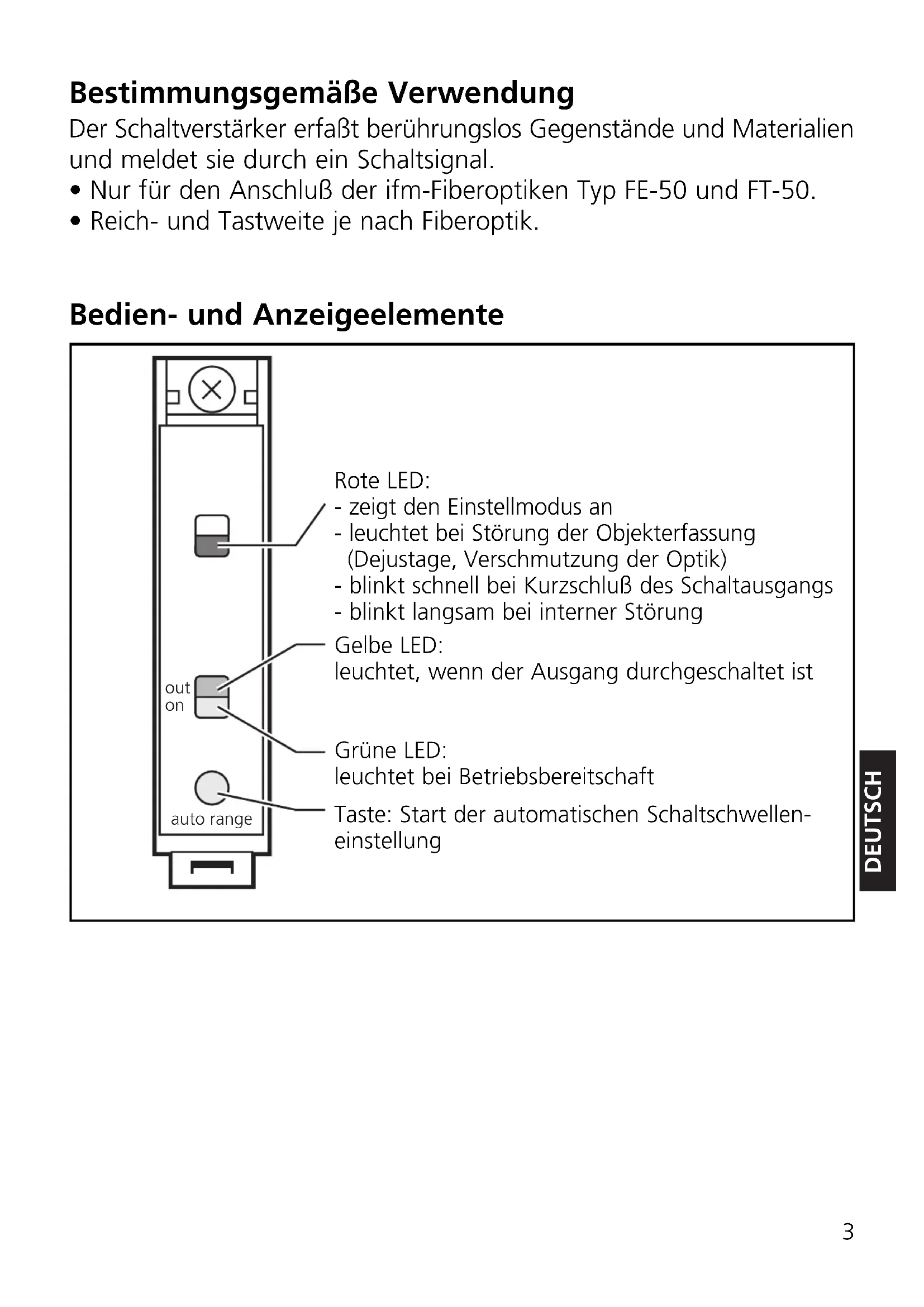

Bestimmungsgemäß Verwendung

Der Schaltveränderer erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

• Nur für den Anschluß der ifm-Fiberoptiken Typ FE-50 und FT-50.
• Reich- und Tastweite je nach Fiberoptik.

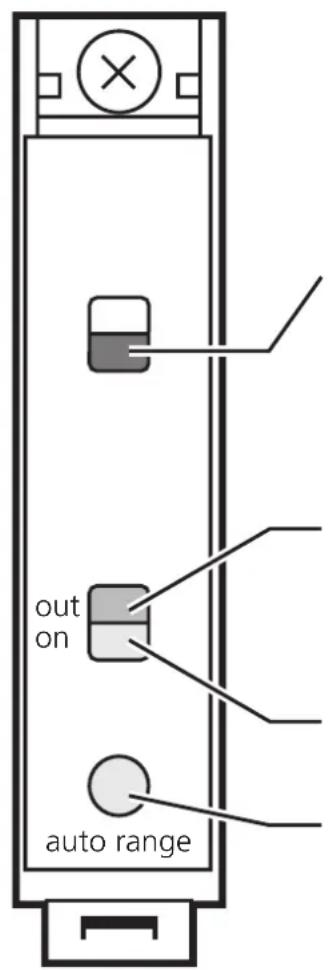

Bedien- und Anzeigeelemente

Rote LED:

• zeigt den Einstellmodus an
• leuchtet bei Störung der Objekterfassung (Dejustage, Verschmutzung der Optik)
• blinkt Schnell bei Kurzschluß des Schaltausgangs
• blinkt langsam bei internet Störung

Gelbe LED:

leuchtet, wenn der Ausgang durchgeschaltet ist

Grüne LED:

leuchtet bei Betriebsbereitschaft

Taste: Start der automatischen Schaltschwelleneinstellung

Montage

Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehalterung.

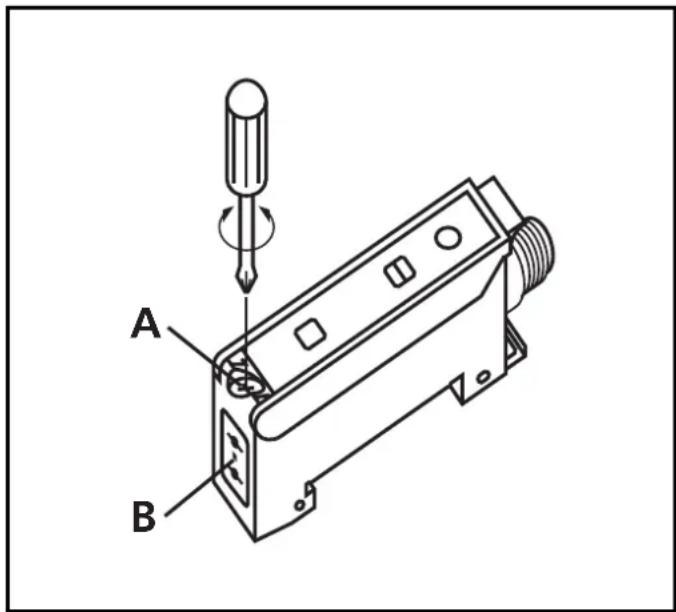

Adaptieren der Lichtleiter:

1. Losen Sie die Schraube A.
2. Schieben Sie die Lichtleiter in die Sensoröffnungen B bis zum Anschlag und halten Sie sie fest.
3. Ziehen Sie die Schraube A an.

Liegen die Lichtleiter nicht an den internen Scheiben an, verringert sich die Reich- / Tastweite.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schreiben Sie das Gerät an (s. letzte Seite oder Typaufkleber).

• Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz.
• Programmieren der Ausgangsfunktion durch Anschlußbelegung (s. Seite 15 oder Typaufkleber).

Schaltschwelle einstellen (1)

• Objekte bewegen sich durch den Erfassungsbereich der Optik
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedene Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie, bis rote LED blinkt.

→

LEDs gelb und grün blinking im Wechsel (= Gerät ist im Programmiermodus). out on

2

Drücken Sie 1 mal.

→

LEDs gelb und grün verlösen kurzzeitig, blinken dann wieder im Wechsel.

3

Drücken Sie 1 mal.

LEDs gelb und grün verlösen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annahernd gleich stark), blinkt die rote LED nach Schritt 3. Danach gibt das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Schaltschwelle einstellen (2)

• Statische Objekte
• Lichttaster-Optik (FT ...) und Einweg-Optik (FE ...)

Das Gerät erfaßt Eingangssignale verschiedener Intensität in beliebiger

Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis rote LED blinkt.

LEDs gelb und grün, blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik.* Drücken Sie 1 mal.

LEDs gelb und grün, verlösen kurzzeitig, blinken dann wieder im Wechsel.

3

Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik.* Drücken Sie 1 mal.

LEDs gelb und grün verlösen kurzzeitig, danach leuchtet die grüne LED (= das Gerät ist im Betriebszustand).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z. B. Hellsignal und Dunkelsignal sind annahernd gleich stark), blinkt die rote LED nach Schritt 3. Danach gibt das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Betrieb

Öffnen Sie den Gehäusedeckel nur zum Einstellen. Schließen Sieihn nach der Einstellung, um Schutzart IP 65 zu erhalten.

Prüfen Sie, ob das Gerät sicher Funktioniert.
