RC6003 - Empfänger IFM - Kostenlose Bedienungsanleitung

Produkttyp	Inkrementalgeber (Empfänger)
Marke / Modell	IFM / RC6003
Versorgungsspannung	5 V TTL oder 10...30 V HTL je nach Version
Ausgangsstrom	Kurzschlussgeschützte Ausgänge (max. 1 Min. für HTL-Version)
Ausgangssignale	A, B um 90° phasenverschoben, Nullindex, invertierte Versionen erhältlich
Maximale Kabellänge	100 m (5 V TTL) / 300 m (10...30 V HTL)
Mindestabstand zu Störquellen	20 cm
Anschluss	5-poliger Stecker oder 13-adriges Kabel
Schutz	Geflechtschirm mit Gehäuse verbunden
Hauptfunktionen	Messung linearer und rotatorischer Bewegungen, Positionsbestimmung
Montage	Schraubbefestigung an Montageflansch, flexible Kupplung empfohlen
Maße ca.	Durchmesser 50 mm, Länge 30 mm (Schätzung)
Gewicht ca.	200 g (Schätzung)
Gehäusematerial	Metall (Schirmung)
Wartung	Mit einem trockenen Tuch reinigen, Stöße auf die Welle vermeiden
Sicherheit	Vor Anschluss/Trennung spannungsfrei schalten; unbenutzte Adern isolieren
Reparierbarkeit	Ersatzteile nicht spezifiziert; Hersteller kontaktieren
Allgemeine Informationen	Datenblatt und Zubehör auf www.ifm.com

Häufig gestellte Fragen - RC6003 IFM

Wie hoch ist die Versorgungsspannung des RC6003?

Der Geber ist in zwei Versionen erhältlich: 5 V TTL oder 10...30 V HTL. Überprüfen Sie das Gehäuseetikett, um die genaue Version zu erfahren.

Wie schließe ich den RC6003 an?

Der Standardanschluss ist auf dem Gehäusedeckel angegeben. Verwenden Sie ein 13-adriges Kabel oder einen 5-poligen Stecker. Beachten Sie die Aderfarben: L+ (braun/grün), 0V (weiß/grün), A (braun) usw. Isolieren Sie unbenutzte Adern.

Welche Ausgangssignale hat der RC6003?

Die Ausgänge sind digitale Impulse: A und B um 90° phasenverschoben zur Bestimmung der Drehrichtung, und ein Nullindex einmal pro Umdrehung. Versionen mit invertierten Signalen sind erhältlich.

Wie montiere ich den RC6003?

Schrauben Sie den Geber an einen Montageflansch. Verwenden Sie eine flexible Balgkupplung, um Wellenversätze auszugleichen und Schäden am Gerät zu vermeiden. Vermeiden Sie Stöße auf die Welle.

Wie groß ist die maximale Kabellänge?

Für die 5 V TTL-Version: 100 m. Für die 10...30 V HTL-Version: 300 m. Verwenden Sie geeignete, geschirmte Kabel.

Wie schütze ich den Geber vor Störungen?

Installieren Sie die Kabel mindestens 20 cm von Störquellen entfernt. Der Geflechtschirm ist mit dem Gebergehäuse verbunden.

Was tun, wenn die Ausgänge kurzgeschlossen sind?

Die Ausgänge sind kurzschlussgeschützt: 5 V TTL-Version geschützt gegen 0V, HTL-Version geschützt gegen 0V und L+ (max. 1 Minute). Wenn der Fehler bestehen bleibt, überprüfen Sie die Verkabelung.

Wie verwende ich den Nullindex?

Der Nullindex liefert einen einzelnen Impuls pro mechanischer Umdrehung. Er kann als Referenzmarke nach einem Stromausfall dienen.

Wo finde ich das Datenblatt und Zubehör?

Besuchen Sie die Website www.ifm.com, um das Datenblatt, die vollständige Anleitung herunterzuladen und kompatibles Zubehör zu sehen.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst die Verkabelung und die Stromversorgung. Stellen Sie sicher, dass die Welle keinen Stoß erlitten hat. Wenn das Problem bestehen bleibt, wenden Sie sich an den IFM-Support.

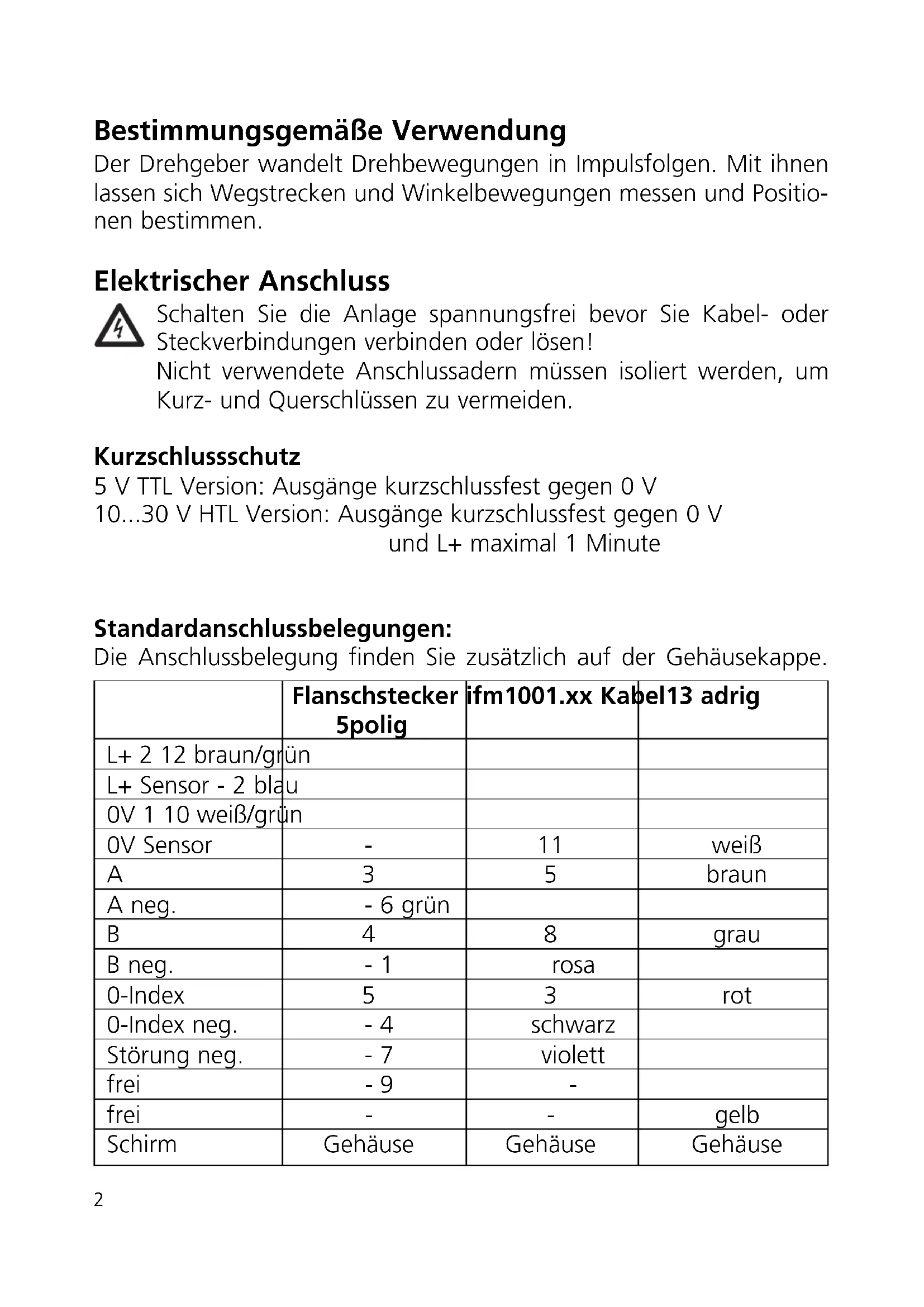

BEDIENUNGSANLEITUNG RC6003 IFM

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder lösen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlussschutz

5 V TTL Version: Ausgänge kurzschlussfest gegen 0 V

10...30 V HTL Version: Ausgänge kurzschlussfest gegen 0 V

und L+ maximal 1 Minute

Standardanschlussbelegungen:

Die Anschlussbelegung finden Sie zusätzlich auf der Gehäusekappe.

	Flanschstecker 5polig	ifm1001.xx Kabel13 adrig
L+ 2 12 braun/grün
L+ Sensor - 2 blau
0V 1 10 weiß/grün
0V Sensor	-	11	weiß
A	3	5	braun
A neg.	- 6 grün
B	4	8	grau
B neg.	- 1	rosa
0-Index	5	3	rot
0-Index neg.	- 4	schwarz
Störung neg.	- 7	violett
frei	- 9	-
frei	-	-	gelb
Schirm	Gehäuse	Gehäuse	Gehäuse

Bei Abweichungen muss der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren. Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlußleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm.

Das Schirmgeflecht in der Anschlußleitung ist mit dem Gebergehäuse verbunden.

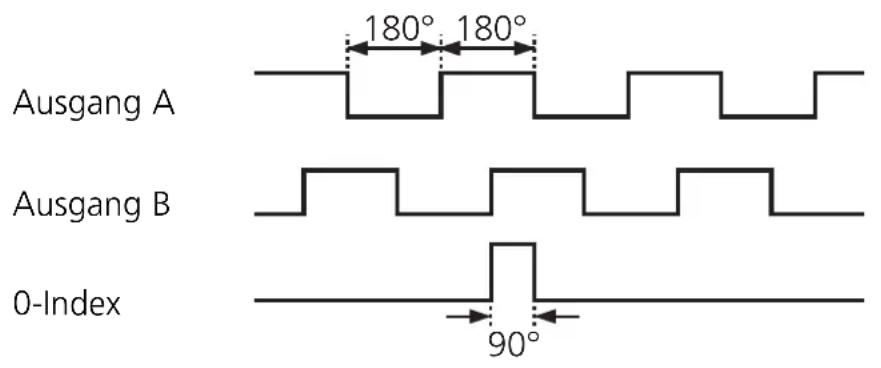

Ausgangssignale

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90° versetzt, dadurch kann in der Folgeelektronik die Drehrichtung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang benötigt um Störgrößen heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

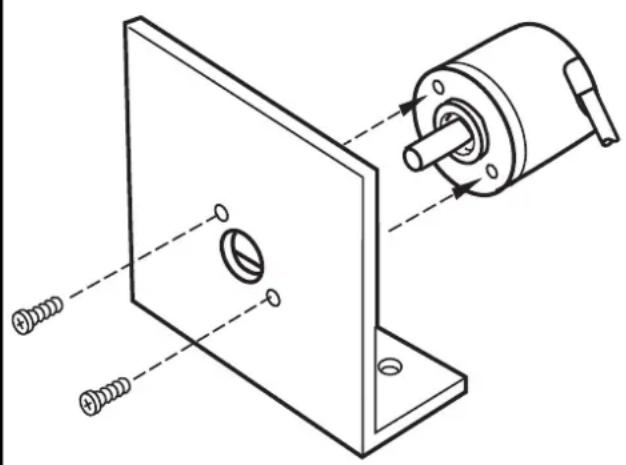

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgen- oder Federscheibenkupplung erfolgen, um Wellenversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen können mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigen.

Die Montage des Befestigungswinkels auf ein federndes Unterteil schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

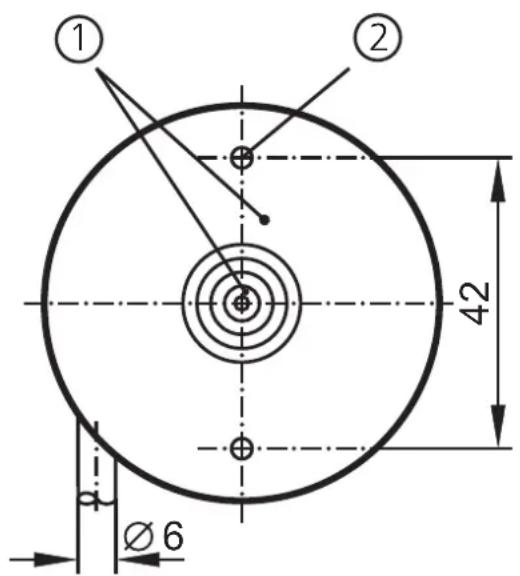

Montagewinkel E 60033

1) Referenzmarke
2) Gewinde M3 / 5mm tief

Datenblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
