OA0103 - Détecteur de mouvements IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrière photoélectrique (détecteur de mouvements)
Marque	IFM
Modèle	OA0103
Fonction principale	Détection sans contact d'objets et matières, signal de commutation
Alimentation	Courant continu (DC) avec entrée test (optionnel)
Indicateurs LED	LED vertes (tension), LED rouges (réception), LED jaune (sortie commutée)
Sortie	Sortie de commutation et sortie diagnostique (5 Hz en cas de défaut)
Réglages	Sensibilité, fonction de sortie, fonction temporisée, durée de temporisation (sélecteur S1, S3)
Montage	Récepteur (OAE) sur équerre, émetteur (OAS) orienté en face
Entrée test	Désactive l'émission (test à L-) pour vérification
Entretien	Nettoyage régulier des lentilles pour éviter l'encrassement
Protection électrique	Fusible miniature recommandé selon fiche technique
Conditions de fonctionnement	Alignement précis nécessaire pour portée optimale
Raccordement	Mise hors tension avant connexion, suivre l'étiquette
Détection de défaut	LED rouges clignotantes ou sortie diagnostique à 5 Hz
Poids	Environ 200 g (estimation)
Dimensions	Environ 100 x 50 x 30 mm (estimation)

FOIRE AUX QUESTIONS - OA0103 IFM

Comment installer le détecteur de mouvement IFM OA0103 ?

Montez le récepteur (OAE) avec une équerre de fixation, puis orientez l'émetteur (OAS) en direction du récepteur. Fixez-le de la même manière. Pour un alignement précis, utilisez les LED rouges du récepteur : elles s'allument en cas d'alignement correct, clignotent en cas de mauvais alignement.

Quel type d'alimentation est nécessaire pour l'OA0103 ?

L'appareil fonctionne en courant continu (DC). Certains modèles disposent d'une entrée test qui nécessite une connexion spécifique. Référez-vous à l'étiquette pour les tensions exactes.

Comment régler la sensibilité et la temporisation ?

Utilisez les sélecteurs S1 et S3. Le sélecteur 3 choisit le mode de temporisation : position 'A' pour un retard sur absence d'objet, position 'b' pour un retard sur présence d'objet. S1 détermine si la sortie s'enclenche ou se déclenche après le délai t.

Que signifient les différentes LED sur le récepteur ?

Les LED vertes indiquent que la tension d'alimentation est présente. Les LED rouges s'allument quand le récepteur reçoit la lumière de l'émetteur (pas d'objet). Si elles clignotent, la réception est dégradée (lentilles sales ou mauvais alignement). La LED jaune s'allume lorsque la sortie est commutée.

Comment tester le fonctionnement du détecteur ?

Activez l'entrée test de l'émetteur (test à L-) pour désactiver l'émission. Si aucun objet n'est présent, les LED rouges du récepteur doivent s'éteindre et la sortie doit changer d'état. Cela confirme le bon fonctionnement.

Que faire si les LED rouges clignotent ?

Un clignotement des LED rouges indique une réception dégradée. Nettoyez les lentilles de l'émetteur et du récepteur, et vérifiez l'alignement. Si le problème persiste, la sortie diagnostique fournit un signal de 5 Hz.

Quelle est la portée de l'OA0103 ?

La portée dépend du modèle exact ; elle est indiquée sur l'étiquette de l'appareil. En général, ces barrières photoélectriques ont une portée de quelques mètres.

Comment entretenir le détecteur ?

L'entretien principal consiste à nettoyer régulièrement les lentilles pour éviter l'encrassement. Utilisez un chiffon doux et sec. Vérifiez également le bon alignement.

Puis-je utiliser ce détecteur en extérieur ?

La notice ne précise pas l'utilisation en extérieur. En général, ces détecteurs sont conçus pour un environnement intérieur industriel. Vérifiez l'indice de protection (IP) sur l'étiquette si disponible.

Que faire en cas de court-circuit ?

Après un court-circuit, vérifiez le fusible miniature (si présent) et le bon fonctionnement de l'appareil. La notice recommande d'insérer un fusible selon la fiche technique si nécessaire.

MODE D'EMPLOI OA0103 IFM

efector200

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et matières sans contact et indiquent leur présence par un signal de commutation.

Portée : voir l'étiquette

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement strictement selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Montage

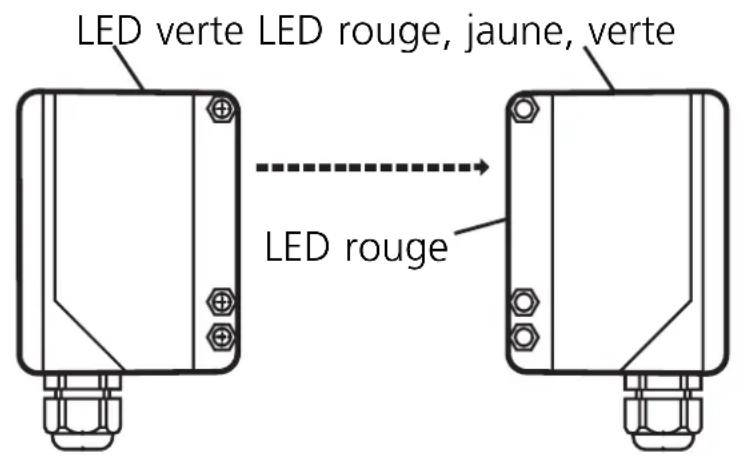

Monter le récepteur (OAE...) avec une équerre de fixation.

Orienter l'émetteur (OAS...) en direction du récepteur et le fixer de la même manière.

Suivant le raccordement électrique, l'émetteur peut être orienté précisément à l'aide de la LED:

• Les LED rouges du récepteur sont allumées en cas d'alignement précis.
• Elles clignotent en cas de mauvais alignement.
• Portée optimale seulement avec orientation précise.

Entrée test de l'émetteur (seulement pour appareils DC)

Par l'activation de l'entrée test (test à L-), l'émission de lumière est désactivée. Si aucun objet ne se trouve entre l'émetteur et le récepteur, les LED du récepteur indiquant la réception de lumière doivent s'éteindre et l'état de commutation de la sortie doit changer.

Réglage

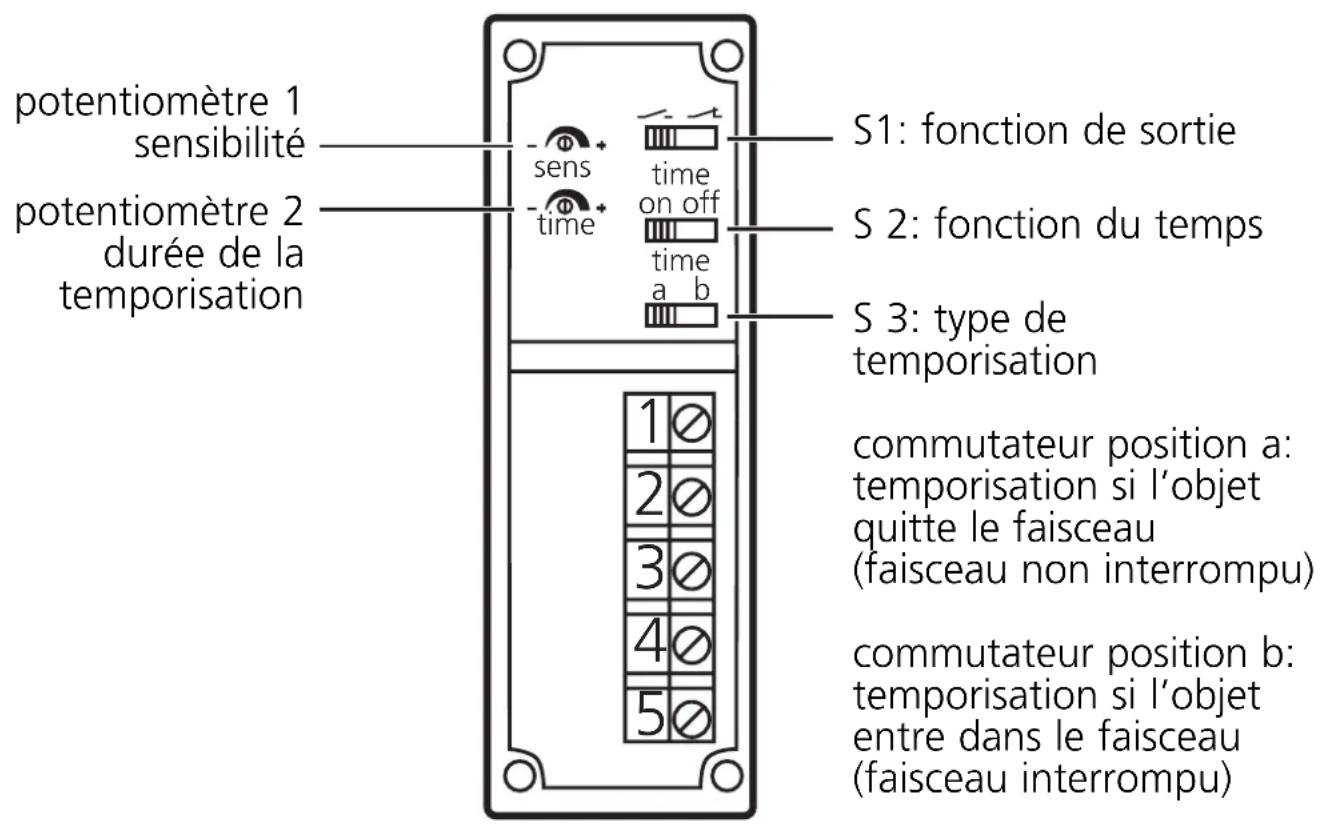

Régler la sensibilité, la fonction de sortie, la fonction du temps ainsi que la durée de la temporisation.

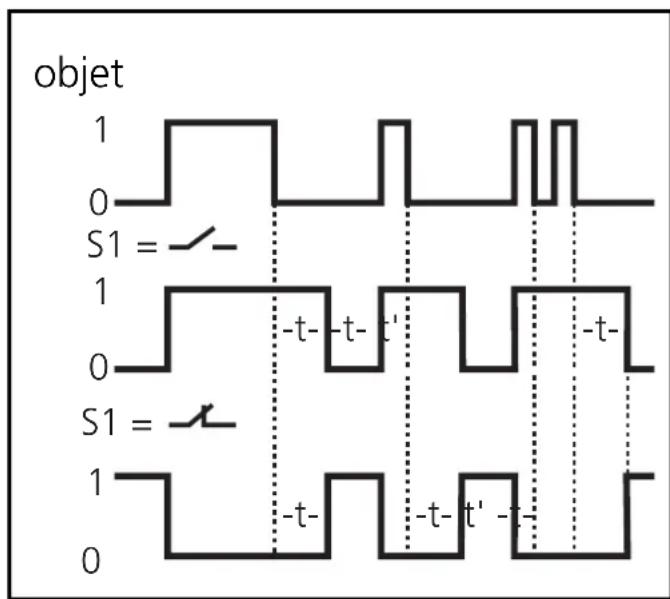

Sélecteur 3 = A:

Le signal «pas d'objet» présent est passé à la sortie de commutation avec un retard.

Si S1 = la sortie déclenchée après le front descendant + t.

• Si S1 = la sortie enclenché après le front descendant + t. Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

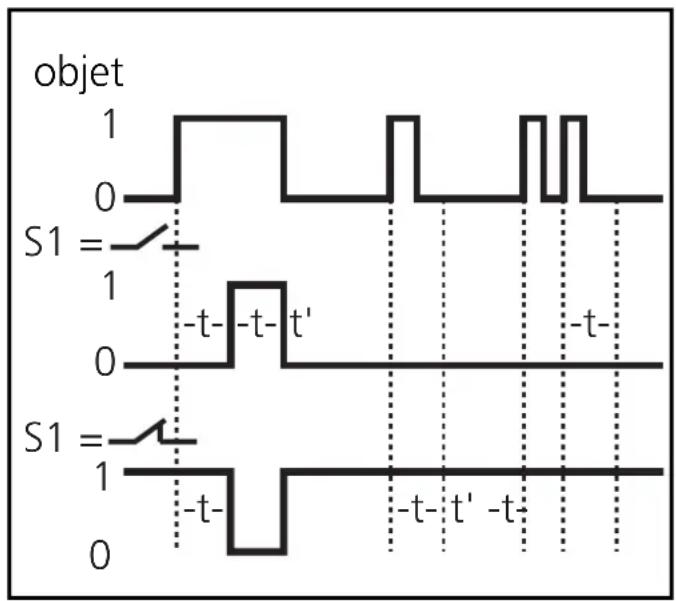

Sélecteur 3 = b..

Le signal « objet présent » est passé à la sortie de commutation avec un retard.

Si S1 = la sortie enclencha après le front montant + t. Si S1 = la sortie déclenchée après le front montant + t.

Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED vertes sont allumées = tension d'alimentation ok.
• LED rouges du récepteur sont allumées = réception de lumière (pas d'objet entre l'émetteur et le récepteur).
• LED rouges clignotent = déterioration de la réception (p. ex. encrassement des lentilles, mauvais réglage).
• LED jaune est allumée = sortie commutée.

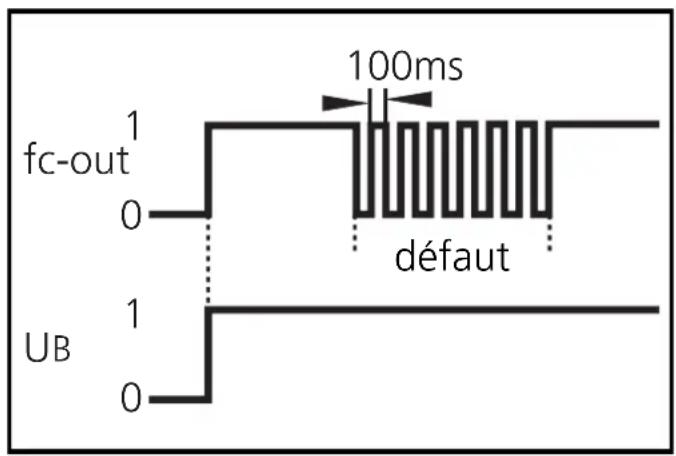

La sortie diagnostique indique une mauvaise détection de l'objet (encrassement des lentilles, mauvais réglage) par un signal de 5 Hz.

Dès que la détection de l'objet est de nouveau sûre, la sortie livre de nouveau un signal permanent.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
