OA0103 - Bewegungsmelder IFM - Kostenlose Bedienungsanleitung

Produkttyp	Lichtschranke (Bewegungsmelder)
Marke	IFM
Modell	OA0103
Hauptfunktion	Berührungslose Erkennung von Objekten und Materialien, Schaltsignal
Spannungsversorgung	Gleichspannung (DC) mit Testeingang (optional)
LED-Anzeigen	Grüne LEDs (Spannung), rote LEDs (Empfang), gelbe LED (geschalteter Ausgang)
Ausgang	Schaltausgang und Diagnoseausgang (5 Hz bei Fehler)
Einstellungen	Empfindlichkeit, Ausgangsfunktion, Zeitfunktion, Zeitdauer (Wahlschalter S1, S3)
Montage	Empfänger (OAE) auf Winkel, Sender (OAS) gegenüber ausgerichtet
Testeingang	Deaktiviert die Emission (Test an L-) zur Überprüfung
Wartung	Regelmäßige Reinigung der Linsen zur Vermeidung von Verschmutzung
Elektrischer Schutz	Empfohlene Feinsicherung gemäß Datenblatt
Betriebsbedingungen	Präzise Ausrichtung erforderlich für optimale Reichweite
Anschluss	Vor dem Anschließen spannungsfrei schalten, Etikett beachten
Fehlererkennung	Blinkende rote LEDs oder Diagnoseausgang mit 5 Hz
Gewicht	Ca. 200 g (Schätzung)
Abmessungen	Ca. 100 x 50 x 30 mm (Schätzung)

Häufig gestellte Fragen - OA0103 IFM

Wie installiere ich den Bewegungsmelder IFM OA0103?

Montieren Sie den Empfänger (OAE) mit einem Befestigungswinkel, richten Sie dann den Sender (OAS) auf den Empfänger aus. Befestigen Sie ihn auf die gleiche Weise. Verwenden Sie für eine präzise Ausrichtung die roten LEDs des Empfängers: Sie leuchten bei korrekter Ausrichtung auf, blinken bei falscher Ausrichtung.

Welche Spannungsversorgung wird für den OA0103 benötigt?

Das Gerät arbeitet mit Gleichspannung (DC). Einige Modelle verfügen über einen Testeingang, der einen spezifischen Anschluss erfordert. Beachten Sie das Etikett für die genauen Spannungen.

Wie stelle ich die Empfindlichkeit und die Verzögerung ein?

Verwenden Sie die Wahlschalter S1 und S3. Schalter 3 wählt den Verzögerungsmodus: Stellung 'A' für Verzögerung bei Objektabwesenheit, Stellung 'b' für Verzögerung bei Objektanwesenheit. S1 bestimmt, ob der Ausgang nach der Verzögerungszeit t ein- oder ausschaltet.

Was bedeuten die verschiedenen LEDs am Empfänger?

Die grünen LEDs zeigen an, dass die Versorgungsspannung anliegt. Die roten LEDs leuchten, wenn der Empfänger das Licht des Senders empfängt (kein Objekt). Wenn sie blinken, ist der Empfang beeinträchtigt (verschmutzte Linsen oder falsche Ausrichtung). Die gelbe LED leuchtet, wenn der Ausgang geschaltet ist.

Wie teste ich die Funktion des Detektors?

Aktivieren Sie den Testeingang des Senders (Test an L-), um die Emission zu deaktivieren. Wenn kein Objekt vorhanden ist, sollten die roten LEDs des Empfängers erlöschen und der Ausgang seinen Zustand ändern. Dies bestätigt die einwandfreie Funktion.

Was tun, wenn die roten LEDs blinken?

Ein Blinken der roten LEDs weist auf einen beeinträchtigten Empfang hin. Reinigen Sie die Linsen von Sender und Empfänger und überprüfen Sie die Ausrichtung. Wenn das Problem weiterhin besteht, liefert der Diagnoseausgang ein 5-Hz-Signal.

Wie groß ist die Reichweite des OA0103?

Die Reichweite hängt vom genauen Modell ab; sie ist auf dem Geräteetikett angegeben. Im Allgemeinen haben diese Lichtschranken eine Reichweite von einigen Metern.

Wie warte ich den Detektor?

Die Hauptwartung besteht darin, die Linsen regelmäßig zu reinigen, um Verschmutzung zu vermeiden. Verwenden Sie ein weiches, trockenes Tuch. Überprüfen Sie auch die korrekte Ausrichtung.

Kann ich diesen Detektor im Freien verwenden?

Die Anleitung gibt keine Auskunft über den Einsatz im Freien. Im Allgemeinen sind diese Detektoren für industrielle Innenräume ausgelegt. Überprüfen Sie ggf. die Schutzart (IP) auf dem Etikett.

Was tun bei Kurzschluss?

Überprüfen Sie nach einem Kurzschluss die Feinsicherung (falls vorhanden) und die einwandfreie Funktion des Geräts. Die Anleitung empfiehlt, bei Bedarf eine Sicherung gemäß Datenblatt einzusetzen.

BEDIENUNGSANLEITUNG OA0103 IFM

Einweglichtschranke OA

Bestimmungsgemäß Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite ("range"): siehe Typaufkleber.

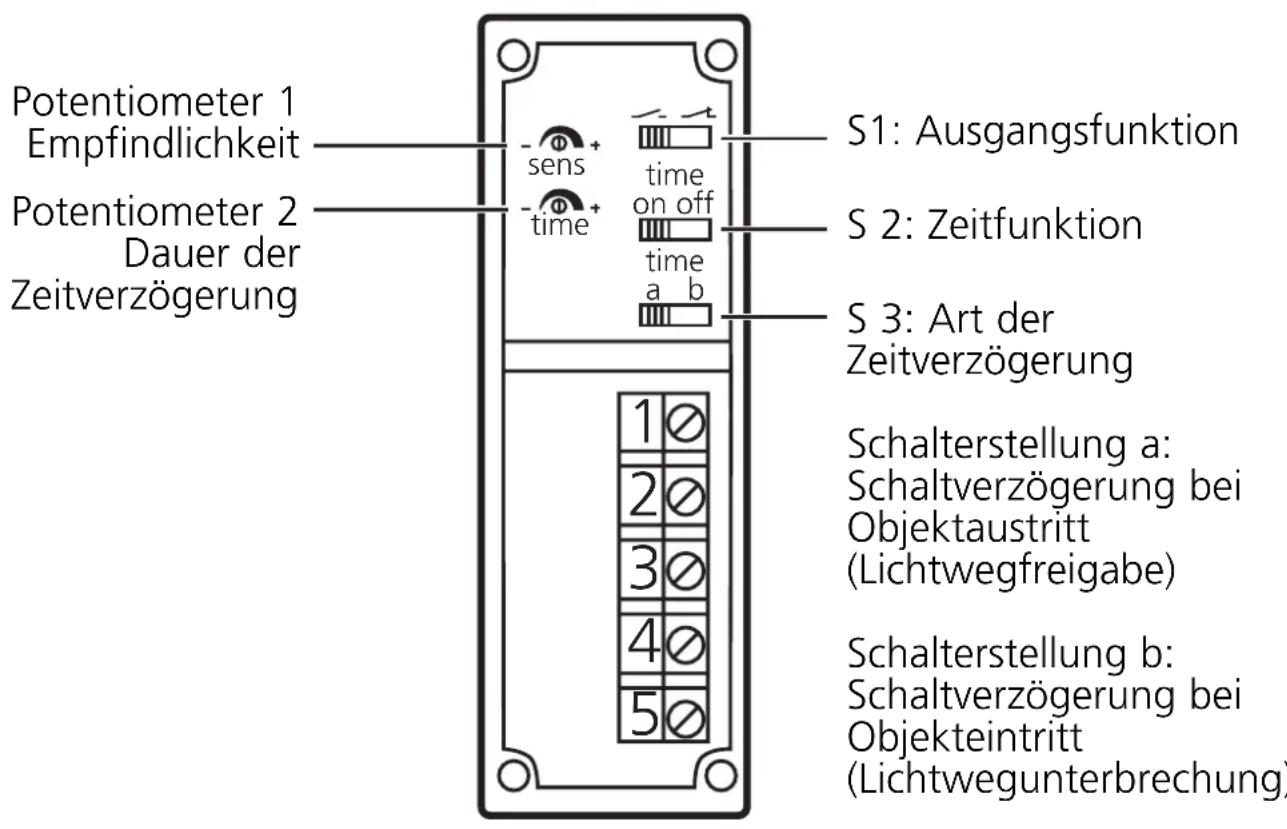

Bedien- und Anzeigeelemente

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Hinweis: Miniatur-Sicherung gemäß technisches Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

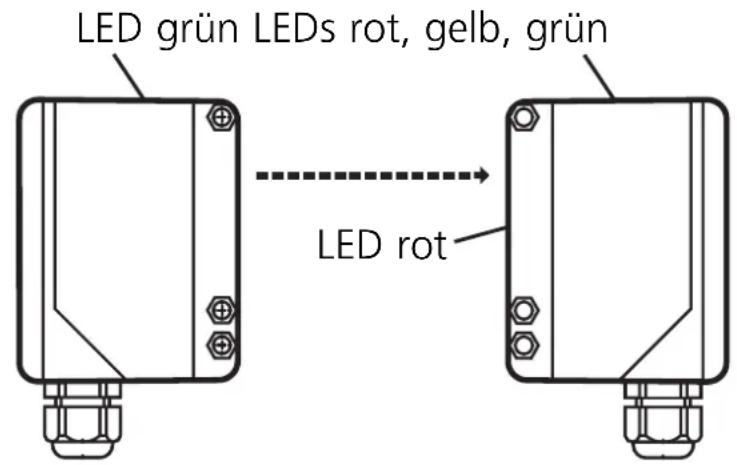

Montage

Montieren Sie den Empfänger (OAE ...) mit Hilfe einer Montagehalterung. Richten Sie dann den Sender (OAS ...) auf den Empfänger aus und befestigen Sieihn ebenso.

Nach dem elektrischen Anschluß können Sie den Sender mit Hilfe der LED-Anzeige genau austrichten:

Die roten LEDs des Empfängers leuchten bei genauer Ausrichtung.
- Sie blinken bei ungenauer Ausrichtung.
- Maximale Reichweite nur bei genauer Ausrichtung.

Testeingang des Senders (nur bei DC-Geräten)

Durch Aktivieren des Testeingangs (Test an L-) wird der Sender abgeschelt. Somit mussen bei freiem Lichtweg zwischen Sender und Empfänger die Empfangsanzeige am Empfänger verlösen und der Schaltzustand am Ausgang muß sich ändern.

Einstellen

Stellen Sie Empfindlichkeit, Ausgangsfunktion, Zeitfunktion und Art und Dauer der Zeitverzogierung ein.

Schalter 3 = a

Das Signal "kein Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang AUS nach abfallender Flanke + t.

• Bei S1 = schaltet der Ausgang EIN nach abfallender Flanke + t. Ein Impuls während der Zeit tläbt die Zeitstufe erneut anlaufen.

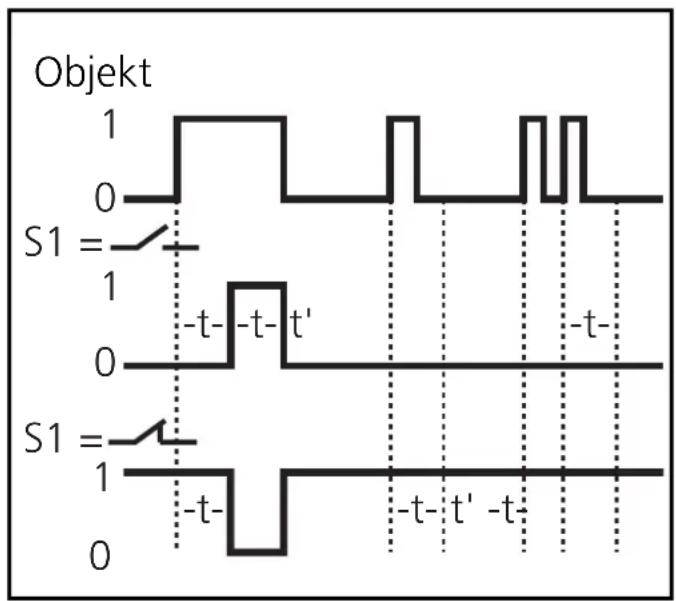

Schalter 3 = b ..

Das Signal "Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang Ein nach ansteigender Flanke + t.
• Bei S1 = schaltet der Ausgang AUS nach ansteigenden Flanke + t.

Ein Impuls während der Zeit t laBt die Zeitstufe erneut anlaufen.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

• LEDs grün leuchten = Versorgungsspannung o.k.
• LEDs rot des Empfängers leuchten = Lichtempfang (kein Objekt zwischen Sender und Empfänger).
• LEDs rot blinken = Verschlechterung des Empfangs (z. B. durch Verschmutzung der Linsen oder durch Dejustage).
• LED gelb leuchtet = Ausgang geschaltet.

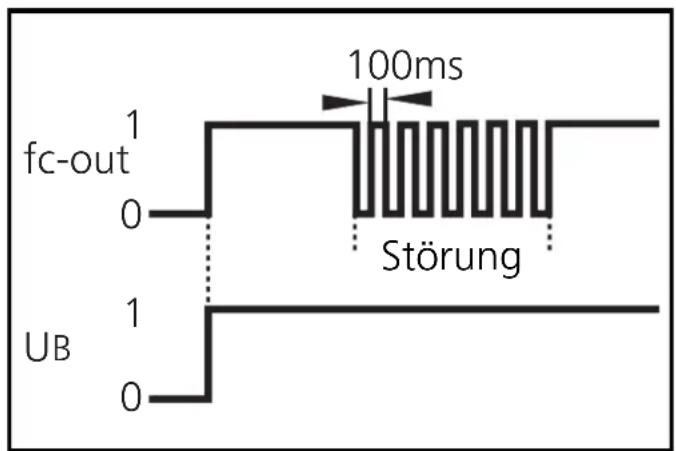

Der Funktionskontroll-Ausgang signalisiert eine Störung der Objekterfassung (Verschmutzung der Optik, Dejustage) durch ein 5 Hz-Signal.

Wenn das Objekt wieder eindeutig erfaßt wird, setzen der Ausgang wieder Dauersignal.

Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.
