Type de produit	Détecteur de mouvements / Barrage photoélectrique
Marque	IFM
Modèle	OA5114
Alimentation	10-30 V DC (estimation)
Fonctions principales	Détection sans contact, signal de commutation, temporisation, sortie diagnostique, entrée test
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux et non abrasif
Sécurité	Débrancher l'alimentation avant le raccordement ; insérer un fusible miniature si spécifié ; vérifier le fonctionnement après un court-circuit
Raccordement électrique	Suivre strictement le schéma sur l'étiquette ; utiliser un fusible miniature si spécifié
LED d'état	Verte : alimentation OK ; Rouge : réception de lumière (objet absent) ; Rouge clignotant : mauvaise réception ; Jaune : sortie commutée
Sortie diagnostique	Signal à 5 Hz en cas de détection dégradée (encrassement, mauvais réglage)
Réglage	Sensibilité, fonction de sortie, fonction de temporisation et durée via sélecteur
Montage	Fixer le récepteur avec une équerre ; orienter l'émetteur vers le récepteur ; utiliser les LED pour l'alignement
Entrée test (DC)	Activer l'entrée test (test à L-) pour désactiver l'émission ; vérifier que les LED rouges s'éteignent et que l'état de sortie change
Informations générales	Notice disponible en téléchargement gratuit ; modèle OA5114 de la marque IFM

FOIRE AUX QUESTIONS - OA5114 IFM

Comment installer le détecteur OA5114 ?

Avant toute installation, mettez l'installation hors tension. Fixez le récepteur (OAE...) à l'aide d'une équerre de fixation. Orientez l'émetteur (OAS...) en direction du récepteur et fixez-le de la même manière. Respectez le schéma de raccordement sur l'étiquette.

Comment aligner correctement l'émetteur et le récepteur ?

Orientez l'émetteur vers le récepteur. Les LED rouges du récepteur indiquent la qualité de l'alignement : allumées fixes = alignement précis ; clignotantes = mauvais alignement. Ajustez jusqu'à obtenir des LED fixes.

Que signifient les différentes LED sur l'appareil ?

Les LED vertes du récepteur indiquent que la tension d'alimentation est OK. Les LED rouges allumées = réception de lumière (aucun objet entre émetteur et récepteur). Si elles clignotent, cela signale une détérioration de la réception (ex. lentilles encrassées ou mauvais réglage). La LED jaune s'allume lorsque la sortie est commutée.

Comment régler la temporisation du détecteur ?

Utilisez le sélecteur 3 pour choisir le mode A (retard sur signal 'pas d'objet') ou b (retard sur signal 'objet présent'). Réglez la durée de temporisation t. Selon la position du sélecteur S1, la sortie s'enclenche ou se déclenche après le front approprié.

Comment effectuer un test de fonctionnement ?

Activez l'entrée test (test à L-) sur les appareils DC. L'émission de lumière est désactivée. Si aucun objet ne se trouve entre l'émetteur et le récepteur, les LED rouges du récepteur doivent s'éteindre et l'état de la sortie doit changer.

Que faire si les LED rouges clignotent ?

Les LED rouges clignotantes indiquent une mauvaise réception due à un encrassement des lentilles ou un mauvais réglage. Nettoyez les lentilles avec un chiffon doux et vérifiez l'alignement de l'émetteur et du récepteur.

Comment nettoyer les lentilles du détecteur ?

Débranchez l'alimentation. Utilisez un chiffon doux et non abrasif pour nettoyer délicatement les lentilles. Évitez tout produit chimique agressif.

Quelle est l'alimentation requise pour le OA5114 ?

L'appareil fonctionne en courant continu (DC). La tension d'alimentation typique est de 10-30 V DC. Consultez l'étiquette pour la valeur exacte.

Comment vérifier le bon fonctionnement après installation ?

Remettez l'installation sous tension. Vérifiez que les LED vertes sont allumées (alimentation OK). Placez un objet entre l'émetteur et le récepteur : les LED rouges doivent s'éteindre et la LED jaune doit s'allumer si la sortie est commutée. Utilisez la sortie diagnostique pour détecter d'éventuelles dégradations.

Que faire en cas de court-circuit ?

Après un court-circuit, vérifiez le bon fonctionnement de l'appareil. Remplacez le fusible miniature si nécessaire. Si le problème persiste, contactez le service technique.

MODE D'EMPLOI OA5114 IFM

efector200

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et matières sans contact et indiquent leur présence par un signal de commutation.

Portée : voir l'étiquette

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique.

Raccordement strictement selon les indications de l'étiquette.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

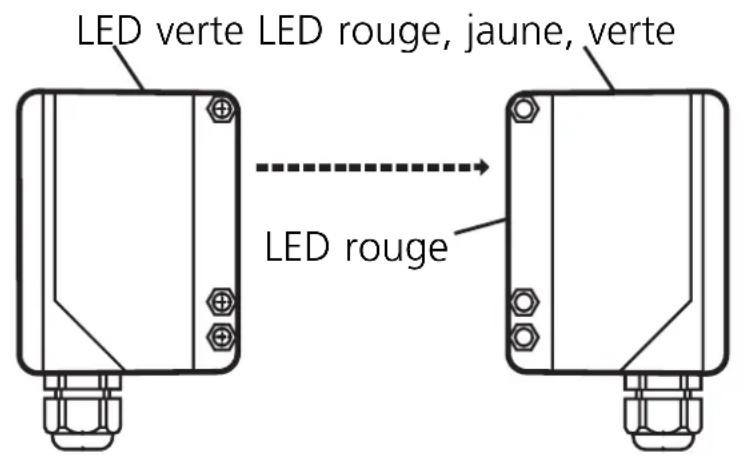

Montage

Monter le récepteur (OAE...) avec une équerre de fixation.

Orienter l'émetteur (OAS...) en direction du récepteur et le fixer de la même manière.

Suivant le raccordement électrique, l'émetteur peut être orienté précisément à l'aide de la LED:

• Les LED rouges du récepteur sont allumées en cas d'alignement précis.
• Elles clignotent en cas de mauvais alignement.
• Portée optimale seulement avec orientation précise.

Entrée test de l'émetteur (seulement pour appareils DC)

Par l'activation de l'entrée test (test à L-), l'émission de lumière est désactivée. Si aucun objet ne se trouve entre l'émetteur et le récepteur, les LED du récepteur indiquant la réception de lumière doivent s'éteindre et l'état de commutation de la sortie doit changer.

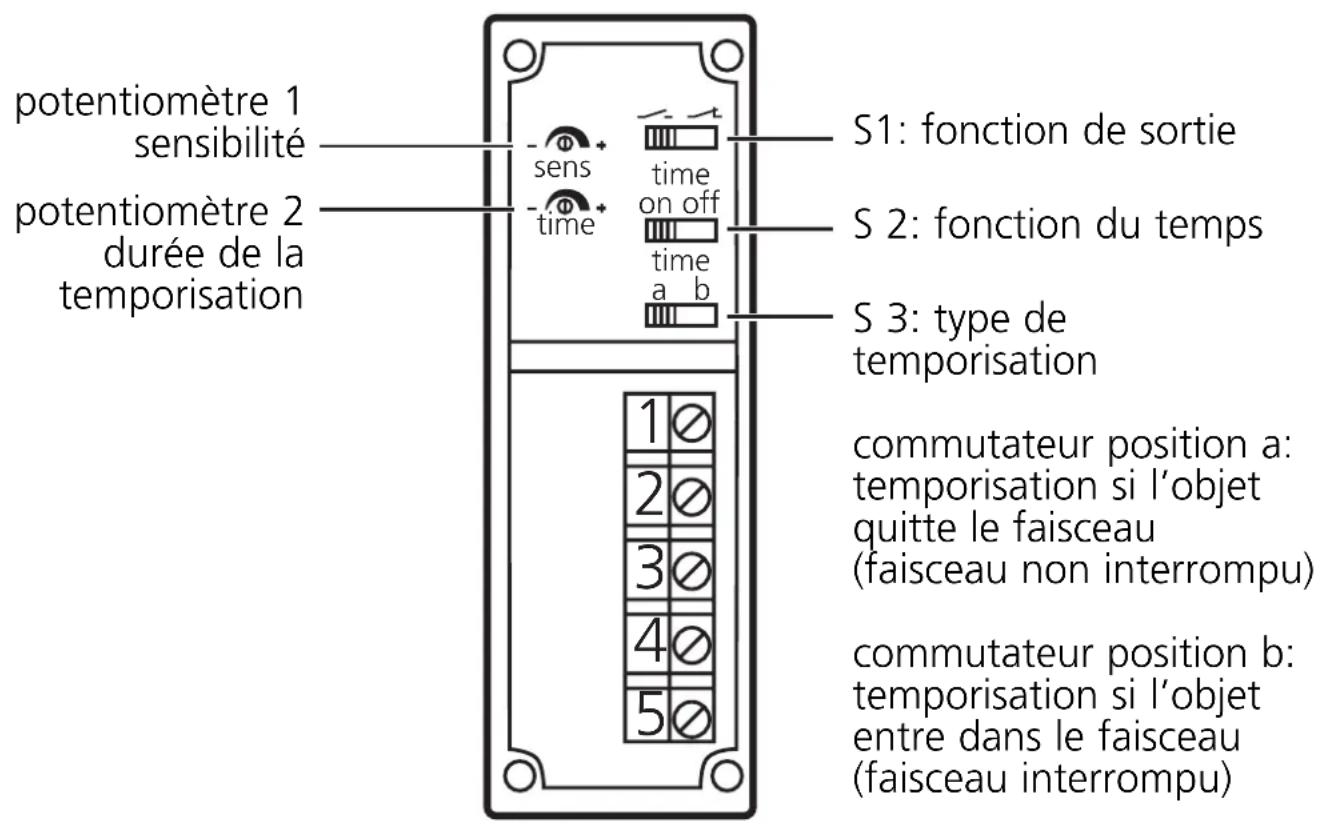

Réglage

Régler la sensibilité, la fonction de sortie, la fonction du temps ainsi que la durée de la temporisation.

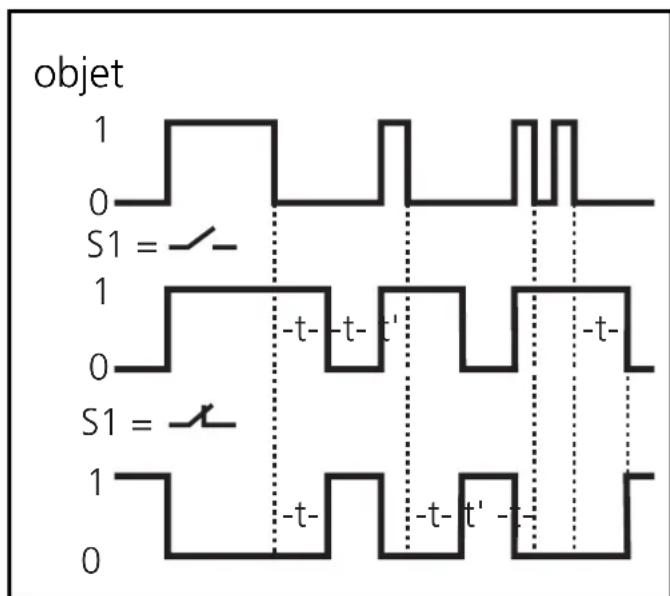

Sélecteur 3 = A:

Le signal «pas d'objet» présent est passé à la sortie de commutation avec un retard.

Si S1 = la sortie déclenchée après le front descendant + t.

• Si S1 = la sortie enclenché après le front descendant + t. Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

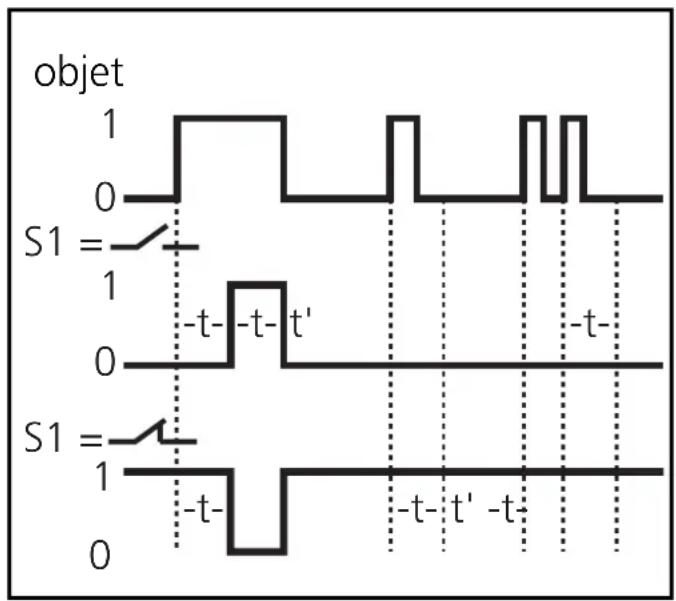

Sélecteur 3 = b..

Le signal « objet présent » est passé à la sortie de commutation avec un retard.

Si S1 = la sortie enclencha après le front montant + t. Si S1 = la sortie déclenchée après le front montant + t.

Une impulsion pendant le temps t initialise de nouveau la fonction de temporisation.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

• LED vertes sont allumées = tension d'alimentation o. k.
• LED rouges du récepteur sont allumées = réception de lumière (pas d'objet entre l'émetteur et le récepteur).
• LED rouges clignotent = déterioration de la réception (p. ex. encrassement des lentilles, mauvais réglage).
• LED jaune est allumée = sortie commutée.

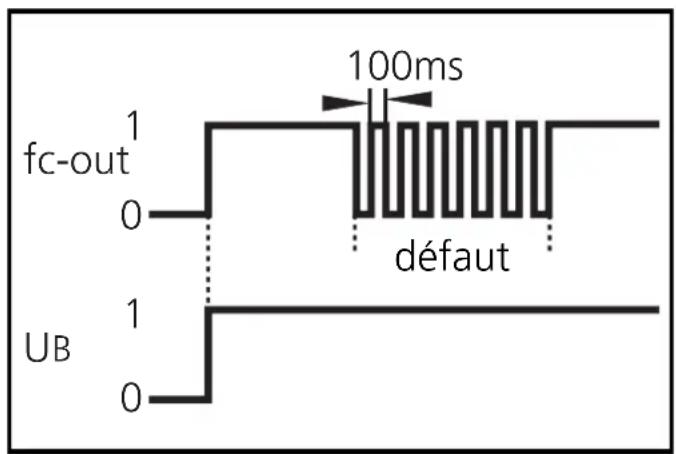

La sortie diagnostique indique une mauvaise détection de l'objet (encrassement des lentilles, mauvais réglage) par un signal de 5 Hz.

Dès que la détection de l'objet est de nouveau sûre, la sortie livre de nouveau un signal permanent.

Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
