BEDIENUNGSANLEITUNG OA5114 IFM

Einweglichtschranke OA

Bestimmungsgemäß Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite ("range"): siehe Typaufkleber.

Bedien- und Anzeigeelemente

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Montage

Montieren Sie den Empfänger (OAE ...) mit Hilfe einer Montagehalterung. Richten Sie dann den Sender (OAS ...) auf den Empfänger aus und befestigen Sieihn ebenso.

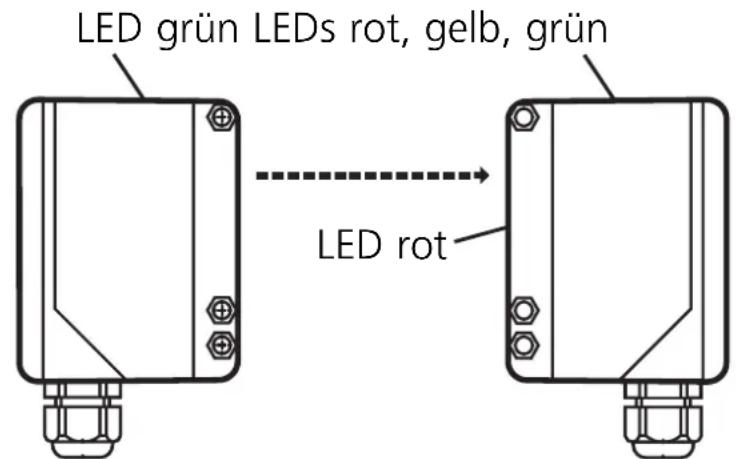

Nach dem elektrischen Anschluß können Sie den Sender mit Hilfe der LED-Anzeige genau austrichten:

Die roten LEDs des Empfängers leuchten bei genauer Ausrichtung.
- Sie blinken bei ungenauer Ausrichtung.
- Maximale Reichweite nur bei genauer Ausrichtung.

Testeingang des Senders (nur bei DC-Geräten)

Durch Aktivieren des Testeingangs (Test an L-) wird der Sender abgeschelt. Somit mussen bei freiem Lichtweg zwischen Sender und Empfänger die Empfangsanzeige am Empfänger verlösen und der Schaltzustand am Ausgang muß sich ändern.

Einstellen

Stellen Sie Empfindlichkeit, Ausgangsfunktion, Zeitfunktion und Art und Dauer der Zeitverzogierung ein.

Schalter 3 = a

Das Signal "kein Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang AUS nach abfallender Flanke + t.

• Bei S1 = schaltet der Ausgang EIN nach abfallender Flanke + t. Ein Impuls während der Zeit tläbt die Zeitstufe erneut anlaufen.

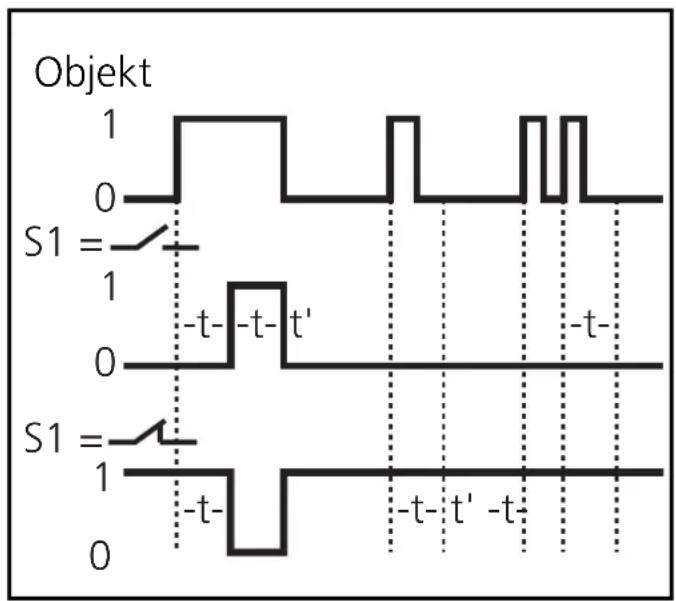

Schalter 3 = b

Das Signal "Objekt vorhanden" wird verzögert an den Schaltausgang weitergegeben.

• Bei S1 = schaltet der Ausgang Ein nach ansteigender Flanke + t.
• Bei S1 = schaltet der Ausgang AUS nach ansteigenden Flanke + t.

Ein Impuls während der Zeit t laBt die Zeitsute erneut anlaufen.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

• LEDs grün leuchten = Versorgungsspannung o.k.
• LEDs rot des Empfängers leuchten = Lichtempfang (kein Objekt zwischen Sender und Empfänger).
• LEDs rot blinken = Verschlechterung des Empfangs (z. B. durch Verschmutzung der Linsen oder durch Dejustage).
• LED gelb leuchtet = Ausgang geschaltet.

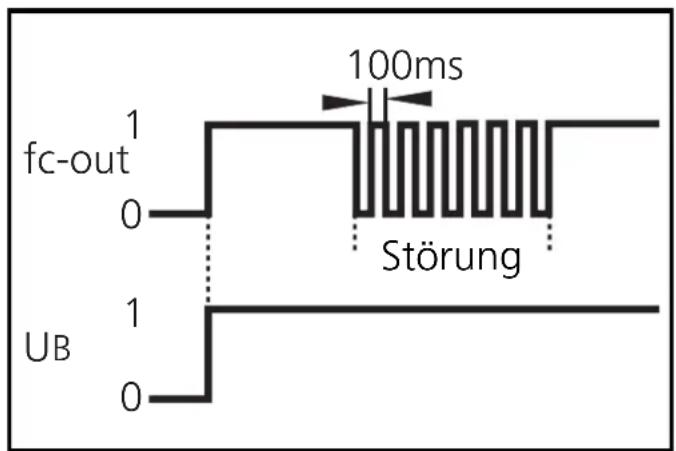

Der Funktionskontroll-Ausgang signalisiert eine Störung der Objekterfassung (Verschmutzung der Optik, Dejustage) durch ein 5 Hz-Signal.

Wenn das Objekt wieder eindeutig erfaßt wird, setzen der Ausgang wieder Dauersignal.

Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.
