SI1001 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de débit (contrôleur de débit)
Marque	IFM
Modèle	SI1001
Tension d'alimentation	20...36 V DC
Courant de sortie	400 mA, protégé contre les courts-circuits et les surcharges
Consommation électrique	< 80 mA
Plage de mesure (liquide)	3...300 cm/s
Plage de mesure (gaz)	200...3000 cm/s
Température du fluide	-25...80 °C
Température ambiante	-25...80 °C
Pression maximale	300 bar
Indice de protection	IP 67
Matériau du boîtier	PBT-GF 20
Matériau de la sonde	Inox 316L ou titane selon variante
Raccord process	M18 x 1,5 (adaptateur requis)
Affichage	Rampe de 10 LED (vertes, orange, rouges) pour débit et état de commutation
Réglages	HI-Teach (débit max), LO-Teach (débit min), seuil de commutation, surveillance débit excessif, réglage à distance
Fonction de verrouillage	Blocage des boutons pour éviter les fausses manipulations
Temps de réponse	1...10 s (typique 3...8 s)
Entretien	Nettoyer périodiquement la sonde avec un chiffon doux ; utiliser un produit acétique pour les dépôts tenaces
Réparabilité	Pas de pièces détachées spécifiques ; contacter le SAV IFM
Accessoires	Adaptateurs de raccord process (à commander séparément)

FOIRE AUX QUESTIONS - SI1001 IFM

Comment installer le détecteur SI1001 ?

Montez l'appareil avec un adaptateur adapté sur le raccord process. Pour les tubes horizontaux, installez-le latéralement si possible. Respectez les distances minimales : 5 x diamètre en amont, 3 x diamètre en aval. La sonde doit pénétrer d'au moins 12 mm dans le tube sans toucher la paroi. Serrez l'écrou à un couple maxi de 50 Nm.

Comment régler le débit maximum (HI-Teach) ?

Mettez l'appareil sous tension et attendez 15 s. Assurez-vous que le débit est à la valeur maximale souhaitée et constant. Appuyez sur le bouton Learn/Set pendant 5 à 10 s jusqu'à ce que les LED s'allument de gauche à droite, puis relâchez. L'appareil mémorise le débit comme valeur maximale.

Comment régler le débit minimum (LO-Teach) ?

Effectuez d'abord le HI-Teach. Ensuite, réduisez le débit à la valeur minimale ou coupez-le. Appuyez sur Learn/Set pendant 10 à 15 s : les LED s'allument de gauche à droite, puis de droite à gauche. Relâchez lorsque les premières LED à droite s'allument. Le débit est mémorisé comme minimum.

Comment ajuster le seuil de commutation ?

Appuyez brièvement sur Mode/Enter pour afficher le seuil actuel. Maintenez Learn/Set enfoncé pendant 5 s, puis relâchez. Utilisez des pressions courtes ou continues sur Learn/Set pour déplacer la LED clignotante vers la valeur souhaitée. Validez avec Mode/Enter.

Que faire pour réinitialiser l'appareil aux réglages d'usine ?

En mode Run, maintenez Learn/Set enfoncé pendant 15 à 20 s. Les LED clignotent, puis la rampe orange s'allume de gauche à droite : relâchez à ce moment. Tous les réglages sont réinitialisés.

Quelle est la signification des LED ?

Les LED vertes indiquent le débit relatif (de 0 à 9). La LED 0 clignote si le débit est inférieur au minimum, la LED 9 clignote en cas de débit excessif. Une LED orange allumée signifie que le débit est ≥ au seuil de commutation, une LED rouge signifie débit < seuil.

Peut-on utiliser le SI1001 avec des gaz ?

Oui, il est adapté aux milieux gazeux. La plage de mesure est de 200 à 3000 cm/s, avec une meilleure sensibilité entre 200 et 800 cm/s. La température du gaz doit être comprise entre -25 et 80 °C.

Comment activer ou désactiver le réglage à distance ?

Appuyez trois fois sur Mode/Enter. Maintenez Learn/Set enfoncé pendant 5 s : la fonction alterne. Les 4 LED du milieu allumées en rouge indiquent fonction inactive ; les 3 LED à chaque extrémité en vert indiquent fonction active. Validez avec Mode/Enter.

Quels sont les modes de protection électrique ?

L'appareil est protégé contre les inversions de polarité, les courts-circuits et les surcharges. L'alimentation doit être TBTS/TBTP selon EN50178. En cas de court-circuit, les LED rouges clignotent en alternance avec l'indication de fonctionnement.

Comment nettoyer la sonde ?

Vérifiez périodiquement la présence de dépôts. Nettoyez avec un chiffon doux. Pour les dépôts tenaces (calcaire), utilisez un produit acétique de nettoyage courant. Évitez les solvants agressifs.

MODE D'EMPLOI SI1001 IFM

Installation

Montage → page 42, raccordement électrique → page 44.

Mettre l'appareil sous tension. L'appareil est opérationnel après env. 15s.

Le débit du fluide doit être à la valeur maximale (HI) souhaitée.

Appuyer sur le bouton Learn/Set et le maintenir appuyé. Les LED vertes à droite et à gauche clignotent; après 5s la rampe de LED s'allume de gauche à droite (relâcher le bouton dès que les premières LED s'allument). L'affichage s'éteint brièvement. L'appareil mémorise le débit existant en tant que débit maximum.

• L'appareil est opérationnel.

D'autres possibilités de réglage (→ page 45)

• Ce réglage (HI-Teach) suffit pour la plupart des applications à base d'eau. Option : réglage sur débit minimum. (LO-Teach).

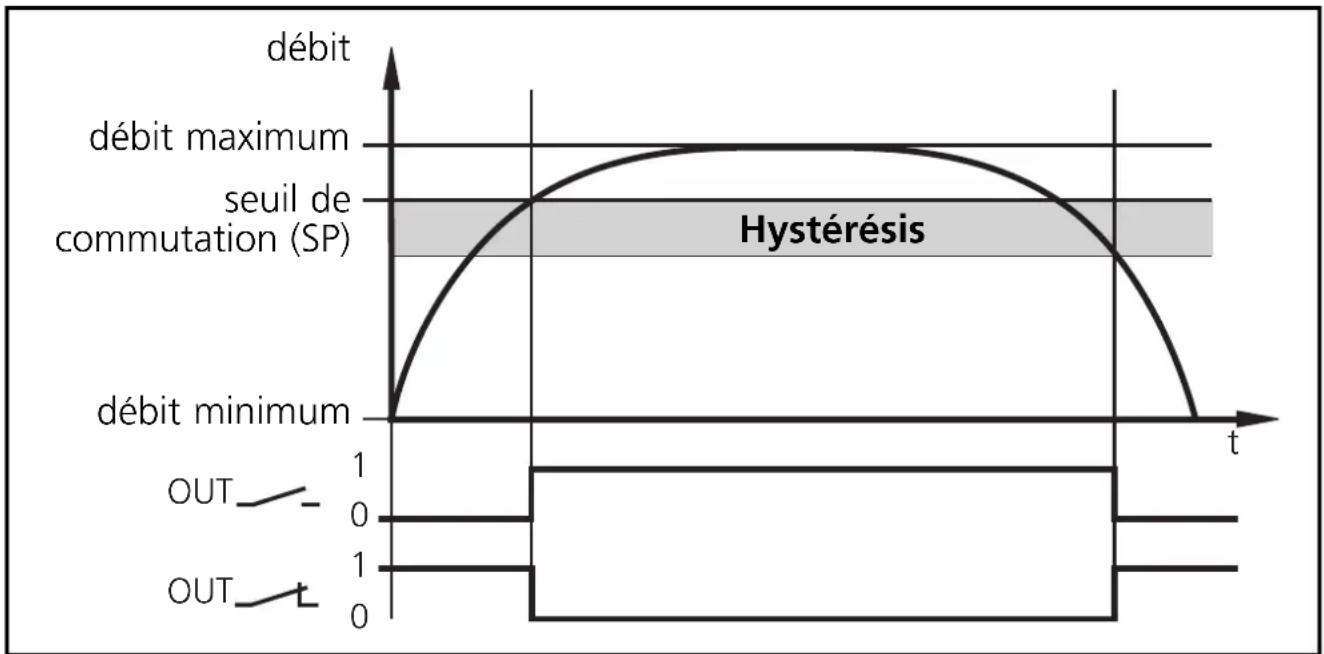

• Régler le seuil de commutation (pour changer le temps de réponse et la capacité de réserve).
• Réglage pour surveillance et visualisation d'un débit excessif.
• Activer/désactiver la fonction "réglage à distance".
• Récupérer les réglages de base effectués en usine.

Structure du menu


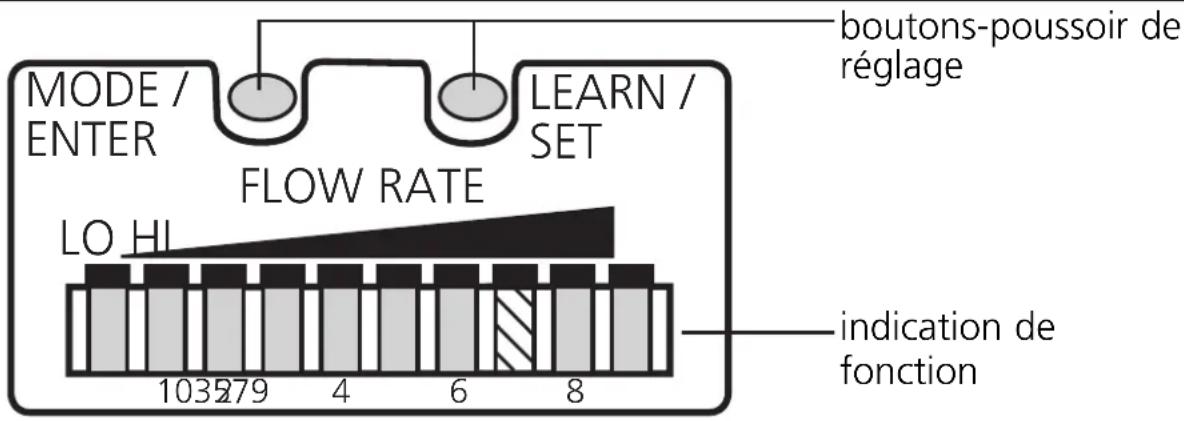

Eléments de service et d'indication

Indication de fonction (Mode RUN)
	débit actuel du fluide dans la plage de10détection (rampe LED verte)
	débit excessif (LED 9 clignote)10
	chute du débit (LED 0 clignote)
Indication du seuil de commutation (SP):LED orange: débit ≥ SP; LED rouge: débit < SP

Boutons-poussoir de réglage

Mode/Enter:• sélection des options de menu; validation

Learn/Set:• réglage sur débit maximum / minimum /• récupérer les réglages de base (Reset)• réglage des valeurs(en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois)

Contenu

Fonctionnement et caractéristiques................. page 41

Montage................................................. page 42

Raccordement électrique............................. page 44

Programmation......................................... page 45

Mise en service / Fonctionnement / Maintenance....... page 47

Données techniques...................................... page 47

Diagrammes de réglage / Informations techniques..... page 48

Fonctionnement et caractéristiques

Le contrôleur de débit

• détecte la vitesse de circulation du fluide (milieux liquides et gazeux),
• commute la sortie en fonction de la programmation (programmation normalement ouvert/ou normalement fermé/suivant le branchement de l'alimentation), → page 44,
• et indique un débit relatif dans la plage de détection réglable par des LED :

- LED 0 = limite inférieure de la plage de détection (valeur minimale / LO)

- LED 9 = limite supérieure de la plage de détection (valeur maximale / HI)

- Il est également possible d'indiquer

• l'état de commutation de la sortie (LED rouge: débit inférieur au seuil de commutation, LED orange: débit supérieur ou égal au seuil de commutation),
• le dépassement de la limite supérieure de la plage de détection: la LED 9 clignote lorsque le débit est nettement supérieur à l'échelle de visualisation (2 LED),
• que le débit est inférieur au débit minimal ou nul : la LED 0 clignote lorsque le débit est inférieur à l'échelle de visualisation.

Montage

L'appareil est adaptable à différents types de raccords process (adaptateurs à commander séparément comme accessoires).

• Dans le cas des tubes horizontaux, monter l'appareil latéralement, si possible (fig. 1). Lorsque l'appareil est monté par le bas, le tube doit être dégagé de dépôts. Lorsque l'appareil est monté par le haut, le tube doit être rempli entièrement du fluide à surveiller.
• Dans le cas des tubes verticaux, nous recommandons d'effectuer le piquage là où le fluide monte (fig. 2).

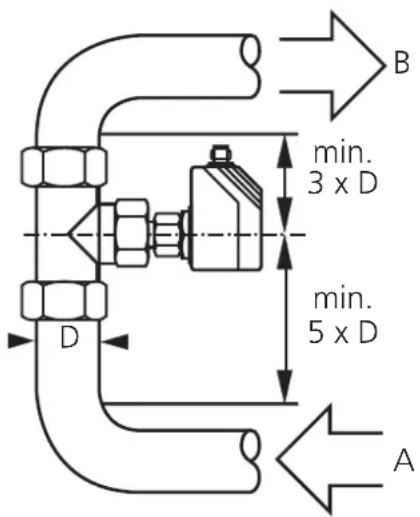

Afin d'éviter un mauvais fonctionnement, une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc.

• Min. 5 x diamètre de la canalisation en amont (A),
• min. 3 x diamètre de la canalisation en aval (B).

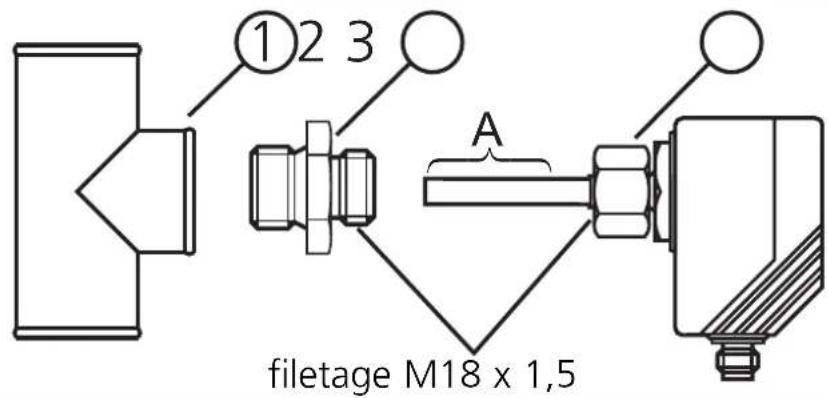

1. Graisser l'écrou (3) et les filetages afin d'assurer que l'écrou peut être desserré et serré plusieurs fois.

Remarque: Aucune graisse ne doit être appliquée au bout de la sonde (A).

1. Visser l'adaptateur approprié (2) sur le raccord process (1).
2. Placer le contrôleur de débit sur l'adaptateur et serrer l'écrou (3) ; (couple de serrage maxi 50Nm). Maintenir l'appareil dans son orientation.

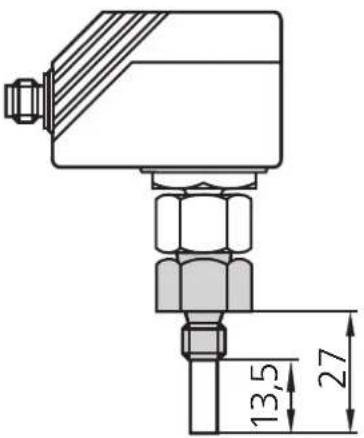

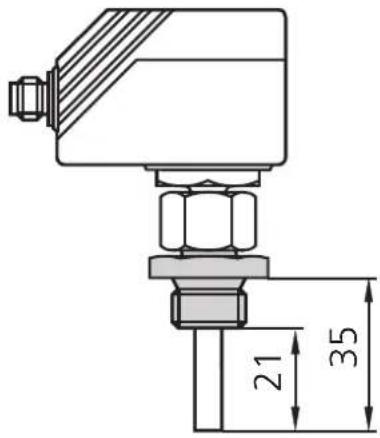

Profondeur d'installation de la sonde: min. 12mm dans le tube. L'utilisation de nos accessoires de montage assure un positionnement correct de la sonde.

Attention: le bout de la sonde ne doit pas toucher la paroi du tube.

cote de montage adaptateur M12	cote de montage adaptateur G 14	cote de montage adaptateur G 12

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

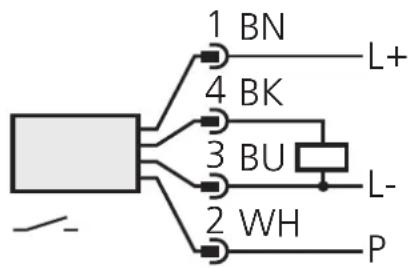

Schéma de branchement ( N.O. / N.F. ):

branchement connecteur (côté capteur)

P = Fil de programmation (pour le réglage à distance)

Couleurs des fils conducteurs des connecteurs femelles ifm :

Lorsque la fonction "réglage à distance" est active:

Utiliser des connecteurs 4 pôles sans shunt entre les broches 2 et 4.

L'utilisation de connecteurs femelles 3 fils avec shunt entre les broches 2 et 4 entraîne le passage de l'appareil en mode autoapprentissage lors de la commutation de la sortie.

Indication de défaut : Dans le cas d'un court-circuit, l'indication de fonctionnement et la rampe de LED rouges sont allumées en alternance.

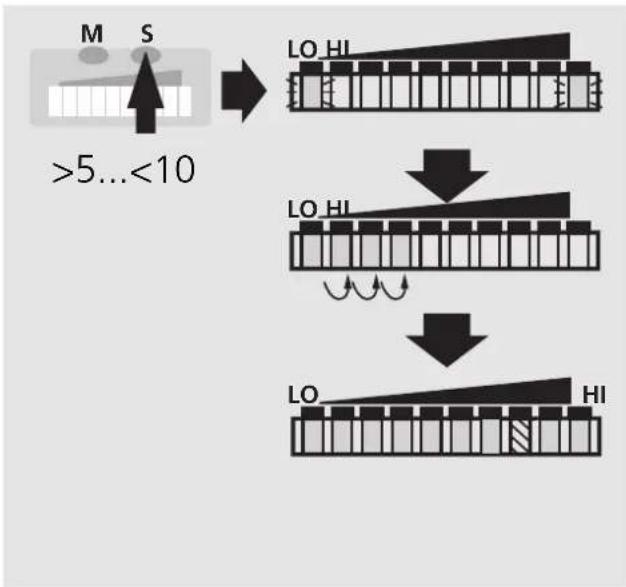

Réglage de la plage de détection débit hi-teach

• Le débit du fluide doit être à la valeur maximale souhaitée.
• Appuyer sur le bouton Learn/Set pendant >5...<10s (= réglage sur débit maximum).

Ce réglage suffit pour la plupart des applications à base d'eau.

Option : réglage sur débit minimum (LO-Teach).

• Le débit du fluide doit être à la valeur minimale souhaitée (ou débit nul).
• Appuyer sur le bouton Learn/Set pendant >10...< 15s (= réglage sur débit minimum.)

Réglage à l'aide du fil de programmation (réglat à distance)

Raccorder le + de l'alimentation à la broche 2 (P) pendant le temps correspondant.

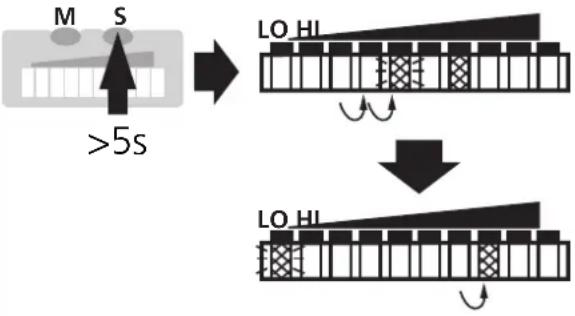

Réglage du seuil de commutation

• Appuyer brièvement sur le bouton Mode/Enter.
• Appuyer sur le bouton Learn/Set pendant 5s.
• Maintenir le bouton Learn/Set appuyé ou l'appuyer plusieurs fois jusqu'à ce que le seuil de commutation souhaité soit réglé.
• Appuyer brièvement sur le bouton Mode/Enter.

Surveiller un débit excessif

• Appuyer deux fois sur le bouton Mode/Enter.
• Appuyer sur le bouton Learn/Set pendant 5s, le relâcher lorsque une LED clignote.
• Appuyer sur le bouton Learn/Set plusieurs fois pour déplacer la LED indiquant la valeur maximale du débit de fonctionnement.
• Appuyer brièvement sur le bouton Mode/Enter.

Activer / désactiver la fonction "réglement à distance

- Appuyer sur le bouton Learn/Set pendant 5s.

- Maintenir le bouton Learn/Set appuyé ou l'appuyer plusieurs fois jusqu'à ce que la fonction souhaitée soit réglée (fonction active, si les 3 LED à droite et à gauche sont allumées en vert ; fonction non active, si les 4 LED au milieu sont allumées en rouge).

- Appuyer brièvement sur le bouton Mode/Enter.

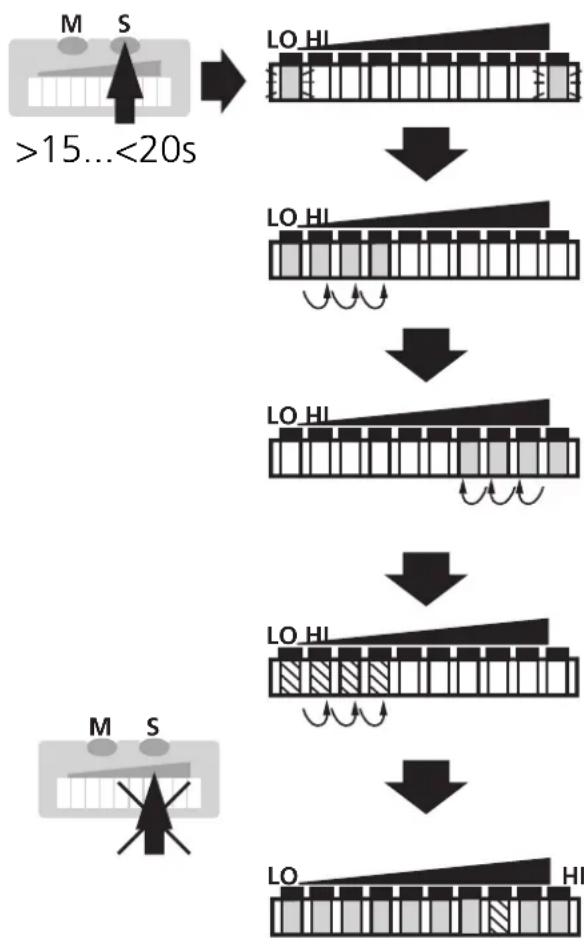

Récupérer les réglages de base effectués en usine

- Appuyer sur le bouton Learn/Set pendant >15...<20s.

Pour les réglages, les points suivants sont valables:

- Si lors du réglage, aucun bouton n'est appuyé pendant 15s, l'appareil redevient opérationnel sans aucune modification des valeurs.

- Si le réglage est impossible, les LED rouges clignotent. Puis l'appareil redevient opérationnel sans aucune modification des valeurs.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer sur les deux boutons-poussoir pendant 10s (l'appareil doit être en Mode Run). La visualisation s'éteint brièvement (confirmation du blocage / déblocage).

Appareil livré : non bloqué.

Si l'appareil est verrouillé, il est possible d'indiquer

- le seuil de commutation actuel (appuyer une fois sur le bouton-poussoir Mode/Enter),

- le réglage de la fonction "surveiller un débit excessif" (appuyer deux fois sur le bouton-poussoir Mode/Enter),

- le réglage de la fonction "réglage à distance" (appuyer trois fois sur le bouton-poussoir Mode/Enter).

Mise en service / fonctionnement / maintenance

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil. Dès la mise sous tension, toutes les LED s'allument et s'éteignent l'une après l'autre.* L'appareil est ensuite opérationnel.

*Durant ce temps la sortie est commutée en fonction de la programmation : ON pour la fonction N. O. et OFF pour la fonction N. F.

Indication de défaut: Dans le cas d'un court-circuit, l'indication de fonctionnement et la rampe de LED rouges sont allumées en alternance.

Maintenance recommandée: Vérifier périodiquement l'éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.

Données techniques

Tension d'alimentation [V]	20 ... 36 DC1
Courant de sortie [mA].	400; protégé: courts-circuits protégé: inv. de pol. / protégé contre les surcharges
Chute de tension [V]	< 2,5
Consommation [mA]	< 80
Milieu liquide
Température du fluide [°C].	-25 ... +80
Plage de réglage des seuils [cm/s]	3 ... 300
Meilleure sensibilité [cm/s].	3 ... 60
Gradient de température maxi du fluide [K/min]	300
Milieu gazeux
Température du fluide [°C].	-25 ... +80
Plage de réglage des seuils [cm/s]	200 ... 3000
Meilleure sensibilité [cm/s].	200 ... 800
Temps de réponse [s]	1 ... 10
Retard à la disponibilité [s]	15, signalé optiquement
Tenue en pression [bar]	300
Température ambiante [°C]	-25 ... +80
Protection.	IP 67 (CEI 60529) / (UL50)
Tenue aux chocs [g]	50 (DIN / VEI 68-2-27, 11 ms)
Tenue aux vibrations [g]	20 (DIN / CEI 68-2-6, 55-2000 Hz)
Boîtier	PBT-GF 20
Matière de la sonde (SI10xx)	INOX 316L;
	joint torique: FPM 8x1,5 gr 80° Shore A
Matière de la sonde (SI11xx)	.titane;
	joint torique: FPM 8x1,5 gr 80° Shore A

^1) selon EN50178, TBTS, TPTB

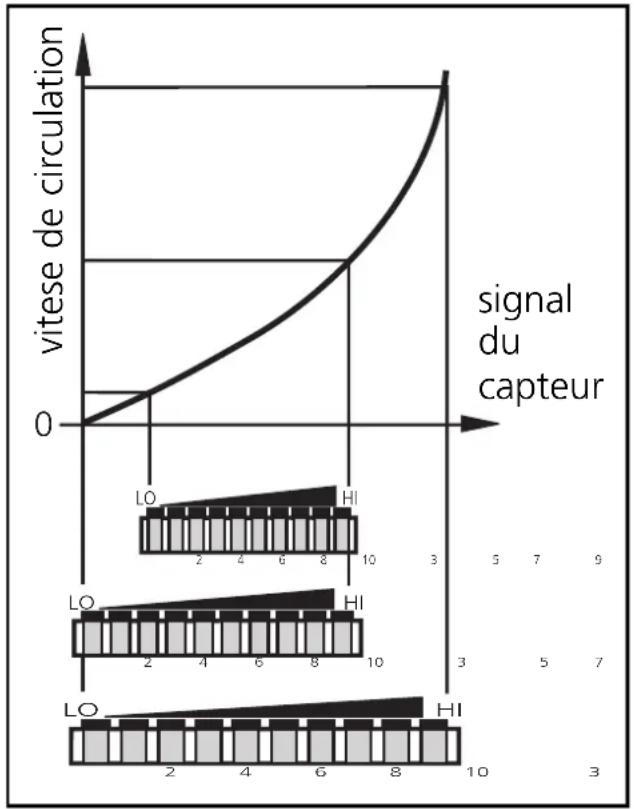

Réglage de la plage de détection débit

La plage de détection est déterminée par :

• Réglage sur débit maximum souhaité (HI-Teach). Ce réglage suffit pour la plupart des applications à base d'eau.
• De plus : Réglage sur débit minimum souhaité / nul (LO-Teach (optionnel)).

-Réglage sur débit maximum (HI-Teach)

L'appareil détecte le débit existant et l'utilise comme valeur maximale pour l'affichage à LED (LED 9).

1	Mettre l'appareil sous tension.L'appareil est opérationnel après env. 15s.Le débit du fluide doit être à lavaleur maximale souhaité et constant.
2			Appuyer sur le bouton Learn/Setet le maintenir appuyé.Les LED vertes à droite et àgauche clignotent;après 5s la rampe de LEDs'allume de gauche à droite(relâcher le bouton dès que lespremières LED s'allument).
	>5...<10s
			L'affichage s'éteint brièvement.L'appareil mémorise le débitexistant en tant que débitmaximum et devient opérationnel.

-Réglage sur débit minimum ou débit nul (LO-Teach; optionnel)

L'appareil détecte le débit existant et l'utilise comme valeur minimale pour l'affichage à LED. En fonctionnement, la première LED verte (LED 0) clignote lorsque le débit du fluide tombe en-dessous de cette valeur (ou lorsque le débit est nul).

ATTENTION: L'opération LO-Teach doit toujours être effectuée après l'opération HI-Teach.

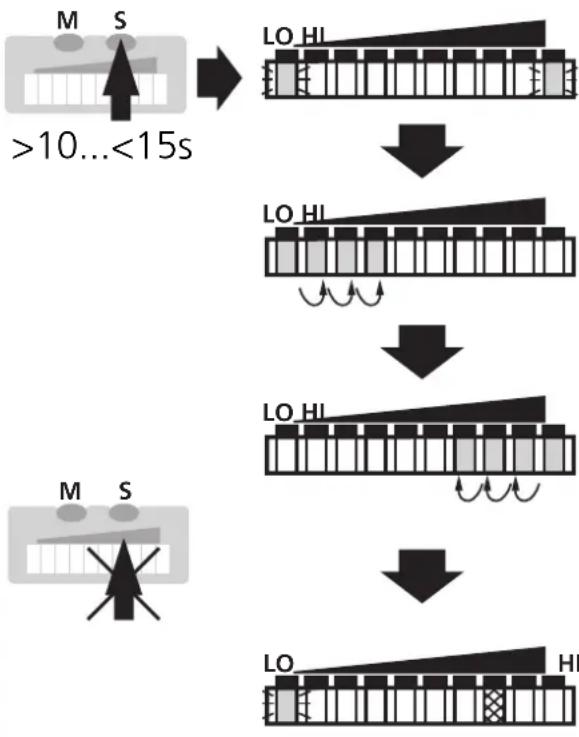

1	Le débit du fluide doit être à sa valeur minimale souhaité(ou débit nul) et constant.
2		Appuyer sur le bouton Learn/Setet le maintenir appuyé.Les LED vertes à droite et àgauche clignotent;après 5s la rampe de LEDs'allume de gauche à droite,après 5s supplémentaires larampe de LED s'allume de droiteà gauche(relâcher le bouton dès que lespremières LED à droites'allument).L'affichage s'éteint brièvement.L'appareil mémorise le débitexistant en tant que débitminimum et devient opérationnel.

Réglage à l'aide du fil de programmation (réglage à distance)

Raccorder le + de l'alimentation à la broche 2 (P) pendant le temps correspondant :

5 \dots < 1 0 s (\text { HI - Teach }) / > 1 0 \dots < 1 5 s (\text { LO - Teach }). $$

Si le + de l'alimentation est raccordé à la broche 2 (P) pendant plus de 15s,

• la fonction "Récupérer les réglages de base" est activée. Si le + de l'alimentation est raccordé à la broche 2 (P) pendant plus de 20s,
• le nouveau réglage n'est pas mémorisé ; l'appareil reprend la surveillance du débit sans modification de la plage de détection ;
• L'appareil est verrouillé (les deux boutons-poussoir sont inactifs tant que le + de l'alimentation reste raccordé à la broche 2).

Réglage du seuil de commutation

Le seuil de commutation est préréglé en usine (LED 7). Le réglage influence le temps de réponse de l'appareil :

• Plus haut est le seuil de commutation = réaction rapide en cas de chute du débit,
• plus bas est le seuil de commutation = réaction rapide en cas d'augmentation du débit.

1		Appuyer brièvement sur le bouton Mode/Enter. Le seuil de commutation actuel est affiché: LED allumée: réglage grossier, LED clignotante: réglage fin
2		Appuyer sur le bouton Learn/Set et le maintenir. Après 5s le seuil de commutation est augmenté* (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).Indication: La LED clignotante passe de gauche à droite. Lorsque la LED clignotante atteint la position 9, elle retourne à la LED 0 et la LED qui est constamment allumée avance d'un pas.**
3		Appuyer sur le bouton Mode/Enter brièvement (confirmation). L'affichage s'éteint brièvement. Le seuil de commutation réglé devient effectif; l'appareil devient opérationnel.

Réduire le seuil: Laissez les LED clignotante et allumée passer la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Dépassement: Si la LED clignotante et la LED allumée dépassent la valeur de réglage maximum, le cycle recommence à la valeur de réglage minimum.

Surveiller un débit excessif

Grâce à cette fonction, une fenêtre d'affichage dans la plage de détection peut être définie : Déplacer la LED indiquant la valeur maximale à la position 8, 7, 6 ou 5. En débit maximum, toutes les LED de cette échelle sont allumées. Les LED au-dessus de cette échelle signalent un débit excessif.

Si le seuil de commutation est supérieur à cette échelle, l'appareil commute en cas de débit excessif.

1		Appuyer deux fois sur le bouton Mode/Enter.Le réglage actuel est affiché (LED verte).
2		Appuyer sur le bouton Learn/Setpendent 5s (jusqu'à ce que la LED clignote).
3		Appuyer sur le bouton Learn/Setplusieurs fois jusqu'à ce que la LED désirée clignote (LED 8, 7, 6 ou 5).Après chaque pression sur le bouton la LED recule d'un pas.Lorsque la LED 5 est atteinte, une nouvelle pression permet le retour à la LED 9.
4		Appuyer sur le bouton Mode/ Enter brièvement (confirmation).L'affichage s'éteint brièvement.L'appareil mémorise le nouveau réglage et devient opérationnel.

Remarque:

Après chaque réglage sur débit maximum (HI-Teach), la valeur d'affichage déplacée est repositionnée (à la LED 9).

Activer / désactiver la fonction "réglement à distance

Si la fonction est active, l'appareil peut être réglé en raccordant le + de l'alimentation à la broche 2.

Appareil livré : fonction active.

Fonction actif		Les 4 LED au milieu sont allumées en rouge.*
Fonction non actif		Les 3 LED à droite et à gauche sont allumées en vert.*

Les LED clignotent lorsque le + de l'alimentation est raccordé à la broche 2 (P).

1	3 x	Appuyer sur le bouton-poussoir Mode/Enter trois fois.Le réglage actuel est indiqué.
2	>5s	Appuyer sur le bouton-poussoir Learn/Set et le maintenir appuyé,après 5s la fonction change.(Après chaque nouvelle pression sur le bouton Learn/Set la fonction change de nouveau).
3		Appuyer brièvement sur le bouton Mode/Enter (= confirmation).L'affichage s'éteint brièvement, ensuite l'appareil devient opérationnel.

Lorsque la fonction "réglage à distance" est active,

... le raccordement du + de l'alimentation à la broche 2 (P) pendant plus de 20s entraîne le verrouillage de l'appareil : les boutons-poussoir deviennent inactifs et le restent durant tout le temps de raccordement du + de l'alimentation à la broche 2 (P).

... utiliser des connecteurs 4 pôles sans shunt entre les broches 2 et 4.

L'utilisation de connecteurs femelles 3 fils avec shunt entre les broches 2 et 4 entraîne le passage de l'appareil en mode autoapprentissage lors de la commutation de la sortie.

Récupérer les réglages de base effectués en usine

S'assurer d'être dans le mode Run débit.

Appuyer sur le bouton Learn/Set et le maintenir appuyé.

Les LED vertes à droite et à gauche clignotent;

après 5s la rampe de LED s'allume de gauche à droite,

après 5s supplémentaires la rampe de LED s'allume de droite à gauche,

après 5s supplémentaires la rampe de LED (orange) s'allume de gauche à droite (relâcher le bouton dès que les premières LED orange s'allument).

L'affichage s'éteint brièvement. Tous les réglages effectués en usine sont récupérés, l'appareil devient opérationnel.

Fonction hystérésis

Si le débit augmente, la sortie commute lorsque le seuil de commutation (SP) est atteint.

Si le débit diminue de nouveau, la sortie ne commute que lorsque la valeur “SP minus hystérésis” est atteinte.

L'hystérésis est considérablement influencée par le choix de la plage de fonctionnement sur la courbe de sensibilité de la sonde:

• Dans le cas de réglage sur les valeurs HI-Flow dans la plage 0... 60cm/s l'hystérésis est 2 - 4cm/s (valeurs s'appliquant à l'eau).
• Dans le cas de réglage sur les valeurs HI-Flow supérieures à 100 cm/s, l'hystérésis augmente lorsque le débit augmente.

Le temps de réponse typique de l'appareil est 3... 8s. Il peut être influencé par le réglage du LO-Teach et du seuil de commutation.

• Plus bas est réglé le LO-Teach ou le seuil de commutation, plus vite l'appareil indiquera débit.
• Plus haut est réglé le LO-Teach ou le seuil de commutation, plus vite l'appareil indiquera non débit.
