OL0013 - Détecteur de mouvements IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrage photoélectrique (détecteur de mouvements)
Marque	IFM
Modèle	OL0013
Fonction principale	Détection sans contact d'objets et matières avec signal de commutation
Portée	Variable selon le modèle (voir étiquette sur l'appareil)
Alimentation électrique	10-30 V DC (estimation typique pour cette catégorie)
Raccordement électrique	Bornier amovible avec vis (presse-étoupe sur certains modèles)
Indicateurs LED	Verte (appareil opérationnel), Jaune (sortie commutée), Rouge (erreur ou défaut)
Réglage de sensibilité	Programmation par bouton-poussoir pour objets statiques ou mobiles
Fonction de sortie	Configurable NF (normalement fermé) ou NO (normalement ouvert) par programmation
Protection électrique	Fusible miniature recommandé selon fiche technique (si spécifié)
Montage	Sur équerre de fixation, orientation précise requise pour portée optimale
Entretien et nettoyage	Nettoyer les lentilles sans solvants ni produits agressifs (plastique)
Matériau des lentilles	Plastique
Mode de fonctionnement	Plug and play par défaut, réglages supplémentaires pour objets transparents
Détection	Objets et matières sans contact, avec seuil de sensibilité réglable
Température de fonctionnement	Non spécifiée, mais typique pour usage industriel : -25°C à +60°C (estimation)

FOIRE AUX QUESTIONS - OL0013 IFM

Comment installer le détecteur de mouvements IFM OL0013 ?

Montez le récepteur (OLE-...) et l'émetteur (OLS-...) face à face à l'aide des équerres de fixation fournies. Orientez-les précisément pour une portée optimale. Raccordez l'alimentation électrique selon le schéma (bornier amovible) et vérifiez les LED : verte allumée indique le fonctionnement.

Comment régler la sensibilité du détecteur ?

Appuyez sur le bouton-poussoir pendant environ 2 secondes jusqu'à ce que la LED rouge clignote. Ensuite, suivez la procédure : pour objets statiques, réglez d'abord avec l'objet (appui), puis sans objet (appui). Pour objets mobiles, laissez passer au moins deux objets pendant la mesure (1 seconde). La LED verte s'allume en cas de réglage réussi.

Que signifient les LED sur l'appareil ?

LED verte : appareil opérationnel. LED jaune : sortie commutée (objet détecté). LED rouge : erreur de détection (mauvais réglage, lentilles sales, etc.). Clignotement alterné jaune+rouge : court-circuit ou erreur interne.

Comment changer la fonction de sortie (NF/NO) ?

Appuyez sur le bouton-poussoir pendant environ 10 secondes. Après 2 secondes la LED rouge clignote rapidement, puis les LED jaune et verte clignotent alternativement. Après 8 secondes toutes les LED s'éteignent : la sortie a changé de NF à NO (ou inversement).

Que faire si la LED rouge reste allumée ?

La LED rouge indique une erreur. Vérifiez l'alignement de l'émetteur et du récepteur, nettoyez les lentilles avec un chiffon doux sans solvant, et assurez-vous qu'aucun obstacle ne perturbe le faisceau. Si le problème persiste, un réglage de sensibilité peut être nécessaire.

Peut-on détecter des objets transparents avec ce détecteur ?

Oui, mais un réglage de sensibilité est nécessaire. Utilisez la procédure de programmation pour objets statiques ou mobiles. Si la différence de signal entre l'objet et l'arrière-plan est trop faible, la LED rouge clignotera et le réglage ne sera pas possible.

Comment nettoyer les lentilles du détecteur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager les lentilles en plastique. Un nettoyage régulier assure une détection fiable.

Quelle est la tension d'alimentation recommandée ?

La tension typique pour les détecteurs IFM est de 10 à 30 V DC. Consultez l'étiquette de votre appareil pour la valeur exacte. Un fusible miniature peut être nécessaire selon la fiche technique.

Le détecteur fonctionne-t-il immédiatement après branchement ?

Oui, le barrage photoélectrique est prêt à l'emploi (plug and play) et réglé à portée maximale. Les réglages supplémentaires ne sont nécessaires que pour des applications spécifiques (objets transparents, etc.).

Comment réinitialiser les réglages d'usine ?

Pour réinitialiser la sensibilité maximale, passez en mode programmation (appui 2s), interrompez le faisceau, puis appuyez deux fois sur le bouton (étapes 2 et 3). Cela rétablit le réglage d'usine (portée maxi).

MODE D'EMPLOI OL0013 IFM

efector200®

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objects et des matières sans contact et indiquent leur présence par un signal de commutation.

Portée (r) : voir l'étiquette.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Raccordement : voir page 17 ou l'étiquette de la cellule.

Pour les appareils avec presse-étoupe, le raccordement est effectué par un bornier amovible ayant des vis en dessous du bornier. Après le raccordement des fils, le bornier doit de nouveau être encliqueté.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Montage

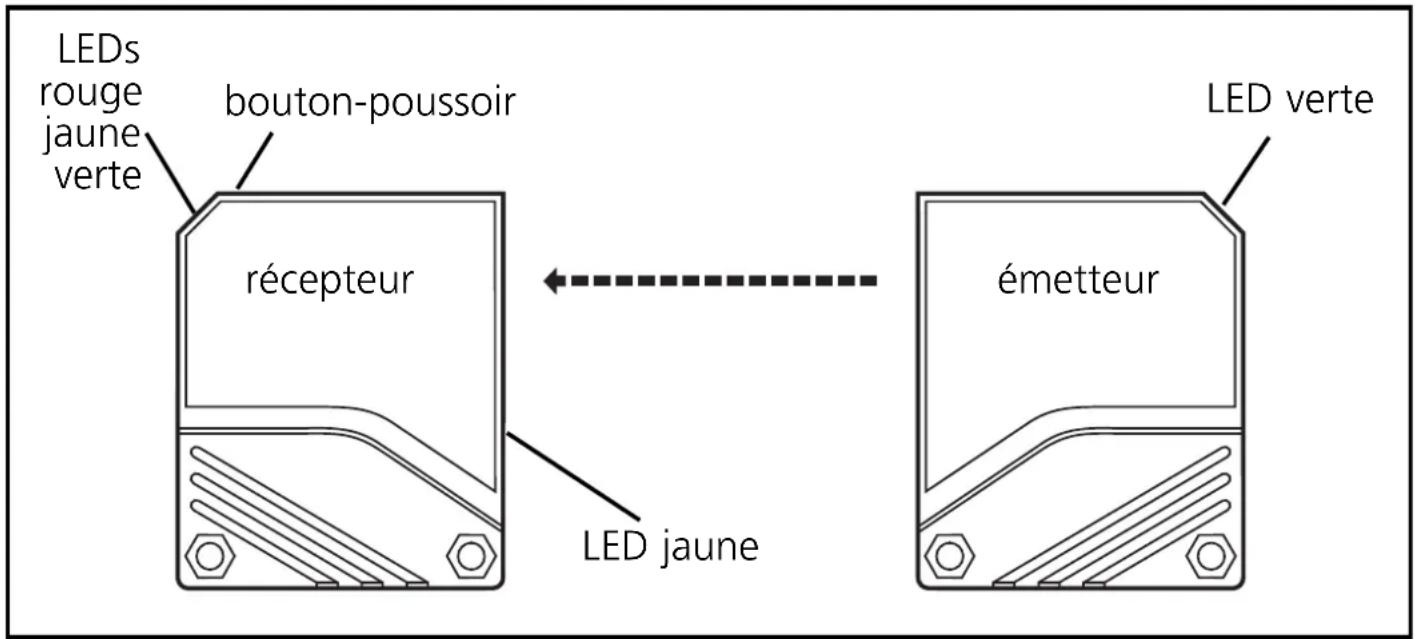

Monter le récepteur (forme OLE-...) avec l'équerre de fixation.

Orienter l'émetteur (forme OLS-...) en direction du récepteur et le fixer de la même manière.

Portée optimale seulement avec orientation précise.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule.[YYYY]Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.

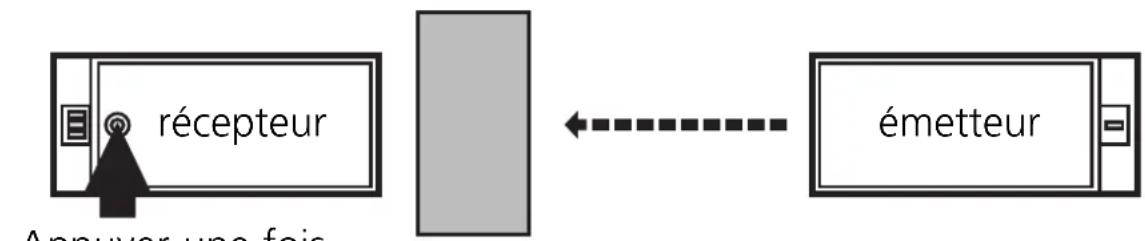

2	Régler la sensibilitéavecl’objet.Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

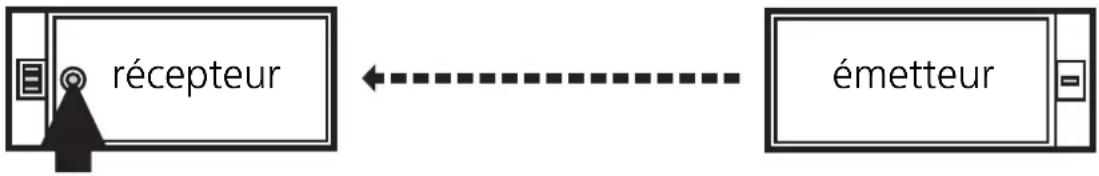

3	Régler la sensibilité sans objet.
	Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : régler d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

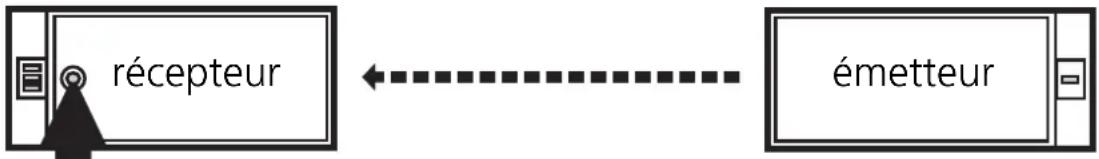

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
2
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

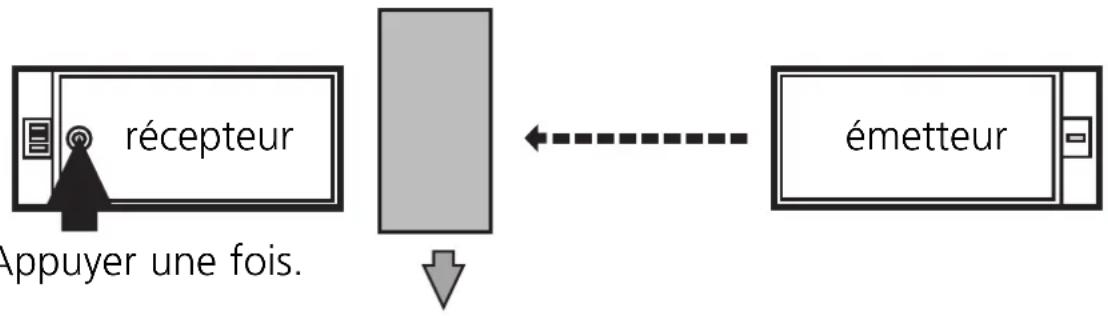

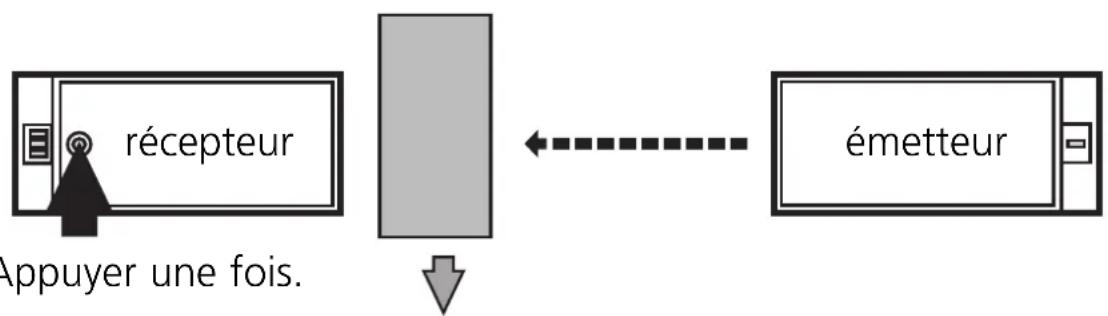

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
	Les LED jaune et verte s’éteignent pendant env. 1s,après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1). - Interrompre le faisceau. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Programmation de la fonction de sortie

Appuyer pendant env. 10s jusqu'à ce que toutes les LED s'éteignent.

La LED rouge commence à clignoter rapidement après 2s. Ensuite les LED jaune et verte clignotent alternativement. Après 8s toutes les LED s'éteignent, la sortie a changé de NF à NO (ou vice versa).

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED.

LED verte allumée	L’appareil est operationnel.
LED jaune allumée	La sortie est commutée.
LED rouge allumée	Erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternativement, 1Hz: erreur interne (sortie pas commutée).

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

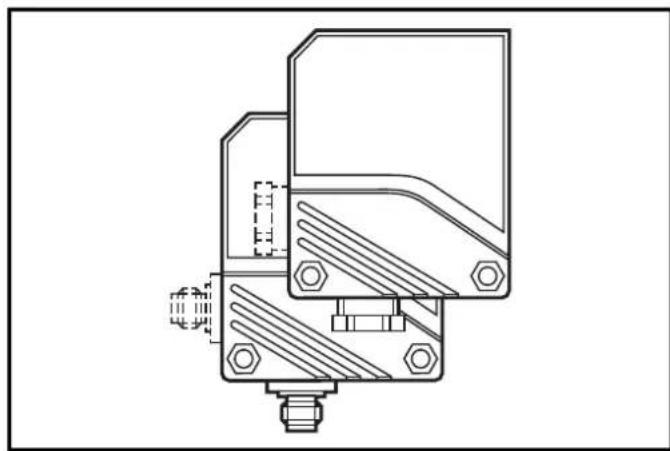

Détecteur avec boîte de raccordement

Détecteur avec boîte de raccordement

