MODE D'EMPLOI KI3513 IFM

Notice d'utilisation Détecteur capacitif KB / KD /

11368175 / 0004 / 2022 FRKB / KD / KI Détecteur capacitif

• Contenu 1 Remarques préliminaires p. 3
• 1.1 Symboles utilisés p. 3
• 2 Consignes de sécurité p. 4
• 3 Usage prévu p. 5
• 4 Montage p. 6

4.1 Distance minimale en cas de montage encastré . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4.2 Distance minimale en cas de montage non encastré . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4.3 Distance minimale pour le montage de plusieurs appareils . . . . . . . . . . . . . . . . . . . . . . . . 6

4.4 Distance minimale pour le montage du type KD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

• 5 Raccordement électrique p. 8
• 5.1 Systèmes de raccordement p. 8
• 5.1.1 Technologie 2 fils p. 8
• 5.1.2 Technologie 3 fils p. 8

5.2 Réglage de la fonction de sortie du type KGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

5.3 Réglage de la fonction de sortie du type KDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

• 5.3.1 Technologie 2 fils p. 9
• 5.3.2 Technologie 3 fils p. 9
• 6 Réglages p. 10
• 6.1 Portée p. 10

6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur . . . . . . . . . . . . . . . 10

6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE. . . . . . . . . . . . . . . . . . . . . . . 10

7 Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 8 Maintenance, réparation et élimination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12Détecteur capacitif KB / KD / KI

1 Remarques préliminaires Notice d’utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaireKB / KD / KI Détecteur capacitif

2 Consignes de sécurité

• L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l’opérateur et à l’utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel de service autorisé par l’installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d’utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d’utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (Ò Usage prévu).

• Utiliser le produit uniquement pour les fluides admissibles.

• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.Détecteur capacitif KB / KD / KI

3 Usage prévu L’appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.KB / KD / KI Détecteur capacitif

4 Montage Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement). 4.1 Distance minimale en cas de montage encastré 3 x Sn Fig.1: Distance minimale en cas de montage encastré Sn : portée 4.2 Distance minimale en cas de montage non encastré 1 x Sn3 x Sn Fig.2: Distance minimale en cas de montage non encastré d : diamètre Sn : portée 4.3 Distance minimale pour le montage de plusieurs appareils 3 x Sn Fig.3: Distance minimale pour le montage de plusieurs appareils d : diamètre Sn : portéeDétecteur capacitif KB / KD / KI

4.4 Distance minimale pour le montage du type KD Fig.4: Distance minimale pour le montage non encastré du type KD Sn : portée Les distances doivent être déterminées par l'utilisateur pour son application.KB / KD / KI Détecteur capacitif

5 Raccordement électrique L’appareil doit être raccordé par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l’installation de matériel électrique doivent être respectés. u Mettre l’installation hors tension. u Raccorder l'appareil selon les indications de la fiche technique / l’étiquette de l’appareil. Installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : Après un court-circuit, vérifier le bon fonctionnement de l’appareil. 5.1 Systèmes de raccordement

5.1.1 Technologie 2 fils

5.1.2 Technologie 3 fils

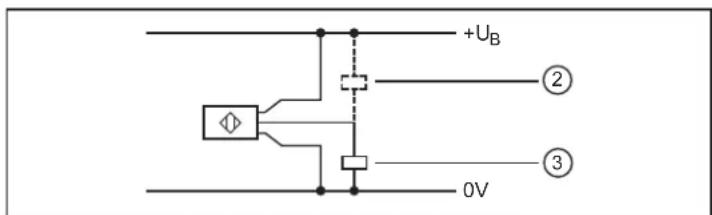

Fig.6: Technologie 3 fils2: commutation négative3: commutation positive 5.2 Réglage de la fonction de sortie du type KGE

Fig.7: Boîte de raccordement DC PNP/NPN 5.3 Réglage de la fonction de sortie du type KDEDétecteur capacitif KB / KD / KI

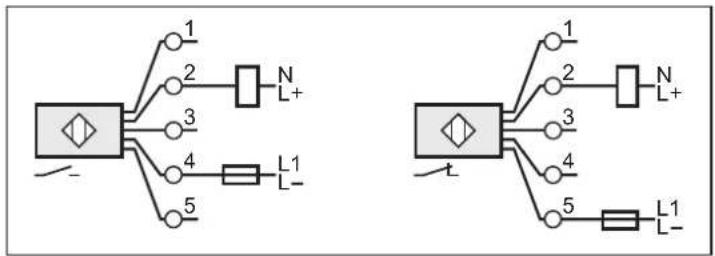

5.3.1 Technologie 2 fils

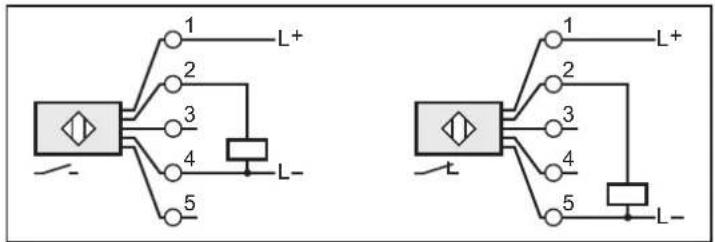

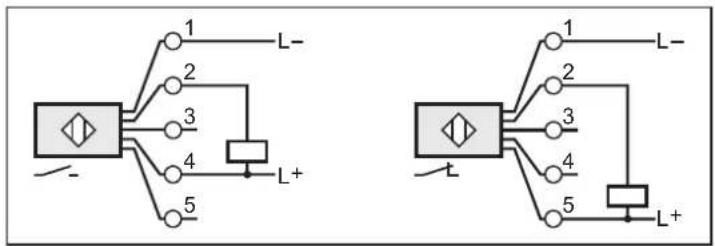

5.3.2 Technologie 3 fils

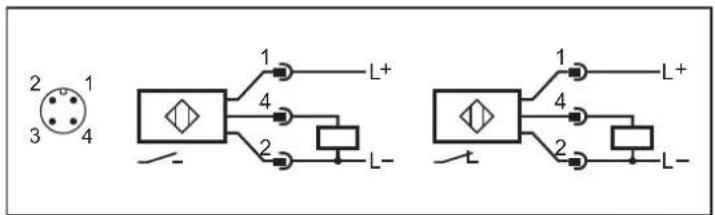

Fig.12: Connecteur DC PNPKB / KD / KI Détecteur capacitif

6 Réglages 6.1 Portée u Régler la portée via le potentiomètre en utilisant un tournevis.

1 : augmenter la portée 2 : réduire la portée 6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur

Fig.13: Réglage de la fonction de sortie par shunt dans le connecteur 1 : normalement ouvert (à la livraison) 2 : normalement fermé 6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE

Fig.14: Réglage de la fonction de sortie par shunt1: normalement ouvert (shunt fermé, à la livrai- son) 2: normalement fermé (shunt ouvert) u Enlever le shunt à l'aide d'un outil approprié.Détecteur capacitif KB / KD / KI

7 Fonctionnement u Vérifier le bon fonctionnement de l'appareil. u Prendre des mesures appropriées pour obtenir une réponse de l'appareil. Affichage LED LED jaune éteinte : sortie de commutation à l'état bloqué LED jaune allumée : sortie de commutation à l'état passantKB / KD / KI Détecteur capacitif

8 Maintenance, réparation et élimination Cet appareil ne nécessite aucun entretien. Pour un fonctionnement correct, respecter les consignes suivantes : u Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers. L'appareil ne peut pas être réparé. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
