AC007A - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module AS-i esclave
Marque	IFM
Modèle	AC007A
Version AS-interface	2.1
Tension d’alimentation AS-i	26,5 … 31,6 V DC
Consommation	< 150 mA
Alimentation externe actionneurs	24 V DC (15 … 30 V DC) selon TBTP
Courant de sortie total entrées	100 mA
Courant par sortie (DC13)	1 A typ., max. 2 A par module
Nombre max de modules par maître	31
Connexions capteurs	2 prises M12 (5 broches)
Connexions actionneurs	2 prises M12 (5 broches)
Indicateur LED 1 (jaune)	État des entrées/sorties commutées
Indicateur LED 2 (verte)	Tension d’alimentation OK
Indicateur LED 3 (rouge allumée)	Erreur de communication AS-i
Indicateur LED 4 (rouge clignotant)	Défaut périphérique (surcharge/court-circuit capteurs)
Indicateur LED 5 (récepteur IR)	Adressage infrarouge actif
Adressage	Via unité AC1144 ou infrarouge
Dimensions (estimées)	100 x 50 x 30 mm
Poids (estimé)	50 g
Fonctions principales	Raccordement de 2 capteurs (2 fils ou PNP) et 2 actionneurs au réseau AS-i
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter produits agressifs
Sécurité	Respecter TBTP pour l’alimentation externe, ne pas dépasser les courants max.
Pièces détachées et réparabilité	Aucune pièce détachable, réparation par professionnel qualifié
Informations générales	Utilisation en intérieur ; température de fonctionnement 0…60°C (estimation)

FOIRE AUX QUESTIONS - AC007A IFM

Comment adresser le module AC007A ?

Utilisez l'unité d'adressage AC1144. Vous pouvez adresser le module par contact direct ou par infrarouge. L'adresse doit être comprise entre 1 et 31 ; à la livraison, l'adresse est 0. Pour l'adressage infrarouge, désactivez la communication AS-i et alimentez le module via le bloc AS-i.

Que signifie la LED rouge allumée en permanence ?

La LED rouge allumée indique une erreur de communication AS-i. L'esclave ne participe pas à l'échange normal de données, par exemple si l'adresse est 0 ou si le câble AS-i est déconnecté.

Que signifie la LED rouge clignotante ?

Le clignotement rouge indique un défaut périphérique, comme une surcharge ou un court-circuit de l'alimentation des capteurs. Ce défaut est signalé au maître AS-i via le registre d'états.

Quelle est la tension d'alimentation du module ?

Le module est alimenté via le câble AS-i avec une tension de 26,5 à 31,6 V DC. La consommation est inférieure à 150 mA. Pour les actionneurs, une alimentation externe de 24 V DC (15...30 V) selon TBTP est nécessaire.

Combien de capteurs et d'actionneurs puis-je raccorder ?

Le module permet de raccorder 2 capteurs (2 fils ou PNP 3 fils) et 2 actionneurs (15...30 V DC). Les connexions se font via des prises M12.

Comment effectuer l'adressage infrarouge ?

Désactivez d'abord la communication AS-i (par exemple en débranchant le maître sur les blocs d'alimentation ifm). Alimentez le module avec le bloc AS-i, puis utilisez l'unité d'adressage AC1144 avec le cordon E70211 pour transmettre l'adresse par infrarouge.

Quel est le courant maximum par sortie ?

Le courant nominal par sortie est de 1 A en utilisation DC13, avec un maximum de 2 A par module. Pour la commande d'électrovannes, la puissance est conçue jusqu'à 20 W (selon CEI 947-5-2).

Comment savoir si le module est correctement alimenté ?

La LED verte s'allume lorsque la tension d'alimentation AS-i est OK. Si elle est éteinte, vérifiez l'alimentation et le câble AS-i.

Quels types de capteurs sont compatibles ?

Le module accepte des capteurs 2 fils ou des capteurs PNP 3 fils. Les entrées sont alimentées par le module (L+ et L- sur la prise M12).

Que faire en cas de défaut périphérique ?

Le défaut est indiqué par la LED rouge clignotante. Vérifiez les branchements des capteurs pour éliminer toute surcharge ou court-circuit. Le défaut est également transmis au maître AS-i (version 2.1) pour diagnostic.

MODE D'EMPLOI AC007A IFM

ASinterface

AS-i Modul

AS-i module

Module AS-i

AC007A

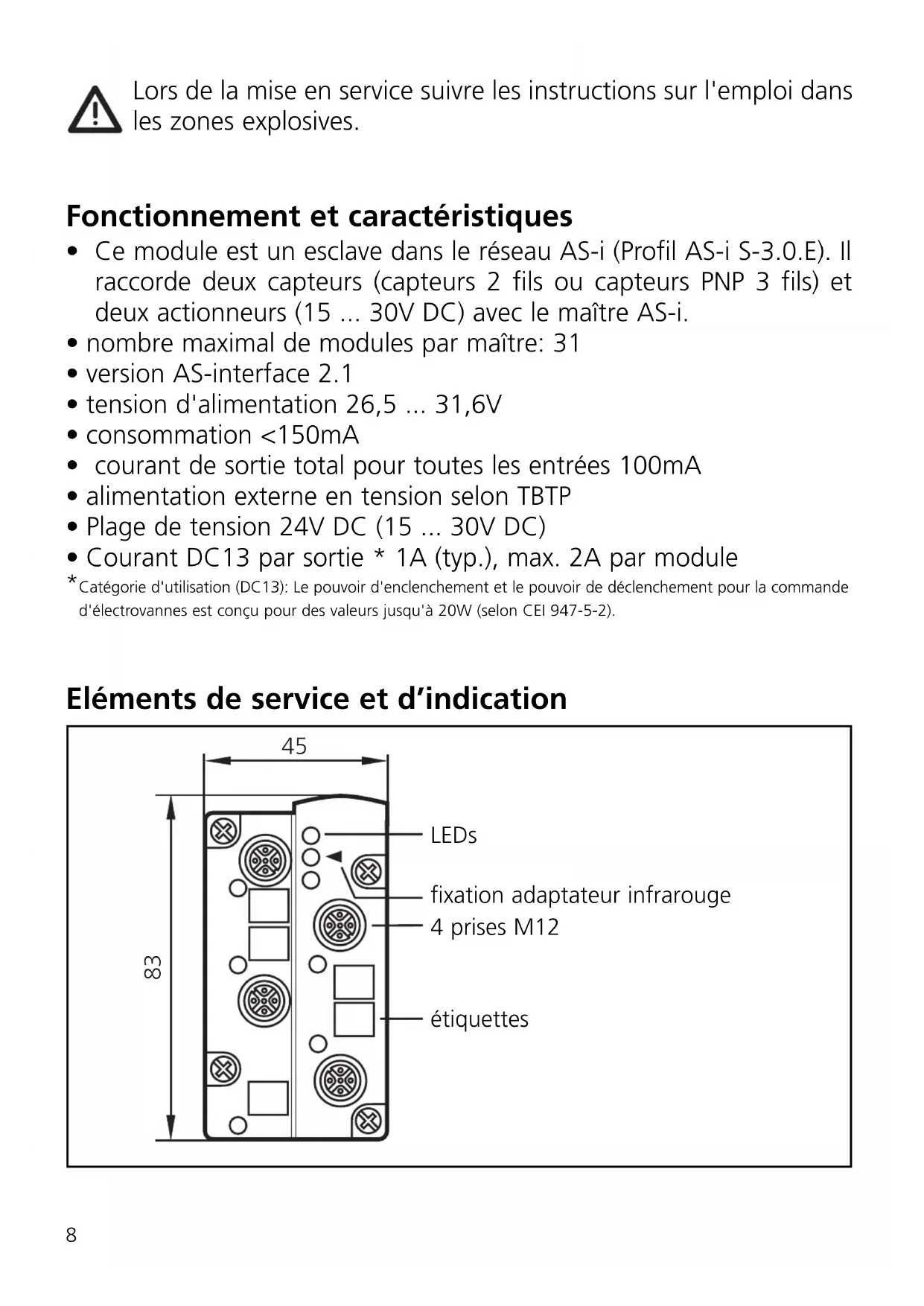

Fonctionnement et caractéristiques

• Ce module est un esclave dans le réseau AS-i (Profil AS-i S-3.0. E). Il raccorde deux capteurs (capteurs 2 fils ou capteurs PNP 3 fils) et deux actionneurs (15... 30V DC) avec le maître AS-i.
• nombre maximal de modules par maître: 31 version AS-interface 2.1
• tension d'alimentation 26,5... 31,6V
• consommation < 150mA courant de sortie total pour toutes les entrées 100mA
• alimentation externe en tension selon TBTP
• Plage de tension 24V DC (15... 30V DC)
• Courant DC13 par sortie * 1A (typ.), max. 2A par module
• Catégorie d'utilisation (DC13): Le pouvoir d'enclenchement et le pouvoir de déclenchement pour la commande d'électrovannes est consçu pour des valeurs jusqu'à 20W (selon CEI 947-5-2).

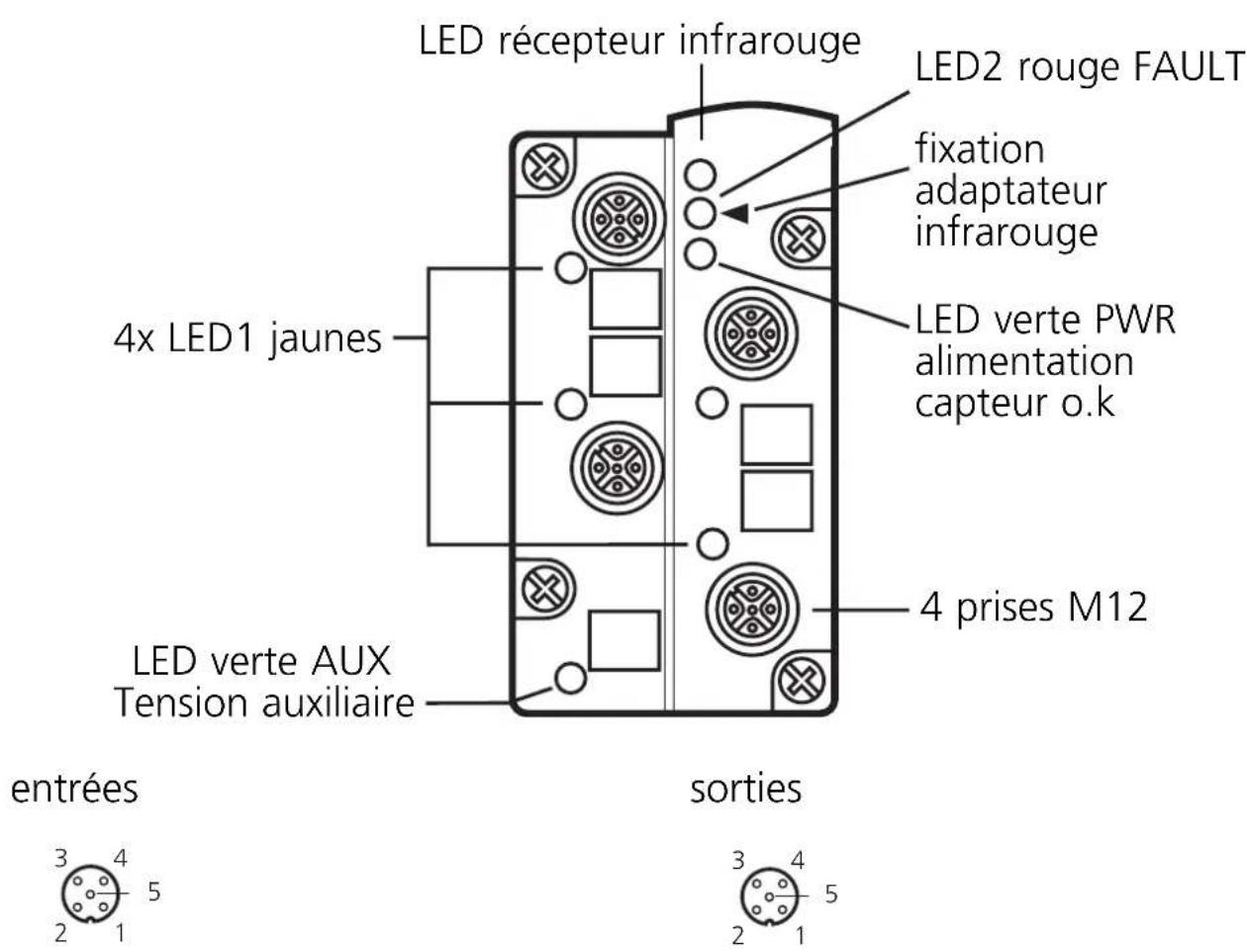

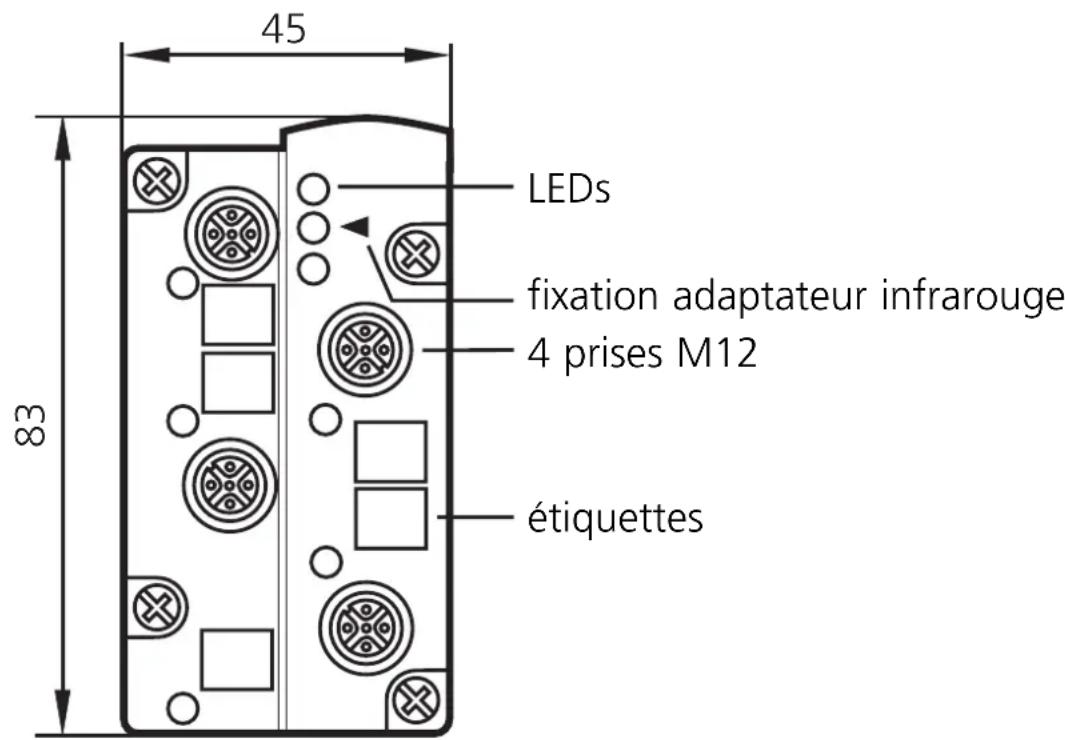

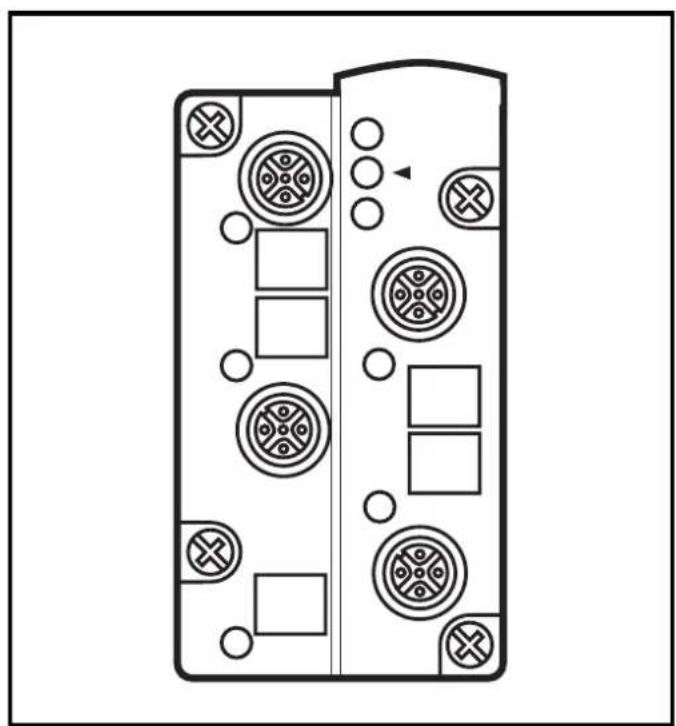

Éléments de service et d'indication

prise M12 broche
alimentation capteur L+	1
alimentation capteur L-	3
entrefée donnée	2+4
n.c. 5

prise M12 broche
Sortie tout ou rien +	4
Tension externe - 3
n.c. 1,2,5

Adresseage

Attribuer une adresse libre entre 1 et 31. À la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Si le module est utilisé avec l'embase pour câble plat sans prise d'adressage, il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adresseur infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation. Pour ce faire, débrancher le maître.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED jaune: entrées/sorties commutées
• LED verte: alimentation o. k.
• LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0
• LED 2 rouge clignote: défaut périphérique, p. ex. surcharge ou court-circuit de l'alimentation des capteurs
• LED 3: récepteur infrarouge

La surcharge et le court-circuit de l'alimentation des entrées sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérique" dans le registre d'états.
