AC007A - Elektronisches modul IFM - Kostenlose Bedienungsanleitung

Produkttyp	AS-i Slave-Modul
Marke	IFM
Modell	AC007A
AS-Interface-Version	2.1
AS-i Versorgungsspannung	26,5 … 31,6 V DC
Stromverbrauch	< 150 mA
Externe Aktorversorgung	24 V DC (15 … 30 V DC) gemäß TBTP
Gesamtausgangsstrom der Eingänge	100 mA
Strom pro Ausgang (DC13)	1 A typ., max. 2 A pro Modul
Maximale Anzahl Module pro Master	31
Sensoranschlüsse	2 M12-Steckverbinder (5-polig)
Aktoranschlüsse	2 M12-Steckverbinder (5-polig)
LED-Anzeige 1 (gelb)	Zustand der geschalteten Ein-/Ausgänge
LED-Anzeige 2 (grün)	Versorgungsspannung OK
LED-Anzeige 3 (rot leuchtend)	AS-i Kommunikationsfehler
LED-Anzeige 4 (rot blinkend)	Peripheriefehler (Überlast/Kurzschluss Sensoren)
LED-Anzeige 5 (IR-Empfänger)	Infrarot-Adressierung aktiv
Adressierung	Über AC1144 oder Infrarot
Abmessungen (geschätzt)	100 x 50 x 30 mm
Gewicht (geschätzt)	50 g
Hauptfunktionen	Anschluss von 2 Sensoren (2-Draht oder PNP) und 2 Aktoren an das AS-i Netzwerk
Wartung und Reinigung	Mit trockenem Tuch reinigen, aggressive Mittel vermeiden
Sicherheit	TBTP für die externe Versorgung beachten, maximale Ströme nicht überschreiten
Ersatzteile und Reparierbarkeit	Keine austauschbaren Teile, Reparatur durch qualifizierten Fachmann
Allgemeine Informationen	Innenraumnutzung; Betriebstemperatur 0…60°C (Schätzung)

Häufig gestellte Fragen - AC007A IFM

Wie adressiere ich das Modul AC007A?

Verwenden Sie die Adressiereinheit AC1144. Sie können das Modul per Direktkontakt oder per Infrarot adressieren. Die Adresse muss zwischen 1 und 31 liegen; bei Lieferung ist die Adresse 0. Für die Infrarot-Adressierung deaktivieren Sie die AS-i-Kommunikation und versorgen Sie das Modul über den AS-i-Block.

Was bedeutet die dauerhaft leuchtende rote LED?

Die leuchtende rote LED zeigt eine AS-i-Kommunikationsfehler an. Der Slave nimmt nicht am normalen Datenaustausch teil, z.B. wenn die Adresse 0 ist oder das AS-i-Kabel getrennt ist.

Was bedeutet die blinkende rote LED?

Das rote Blinken zeigt einen Peripheriefehler an, z.B. eine Überlast oder einen Kurzschluss der Sensorversorgung. Dieser Fehler wird über das Statusregister an den AS-i-Master gemeldet.

Wie hoch ist die Versorgungsspannung des Moduls?

Das Modul wird über das AS-i-Kabel mit einer Spannung von 26,5 bis 31,6 V DC versorgt. Der Stromverbrauch beträgt weniger als 150 mA. Für die Aktoren ist eine externe Versorgung mit 24 V DC (15...30 V) gemäß TBTP erforderlich.

Wie viele Sensoren und Aktoren kann ich anschließen?

Das Modul ermöglicht den Anschluss von 2 Sensoren (2-Draht oder PNP 3-Draht) und 2 Aktoren (15...30 V DC). Die Verbindungen erfolgen über M12-Steckverbinder.

Wie führe ich die Infrarot-Adressierung durch?

Deaktivieren Sie zuerst die AS-i-Kommunikation (z.B. durch Trennen des Masters an den ifm-Spannungsblöcken). Versorgen Sie das Modul mit dem AS-i-Block, verwenden Sie dann die Adressiereinheit AC1144 mit dem Kabel E70211, um die Adresse per Infrarot zu übertragen.

Wie hoch ist der maximale Strom pro Ausgang?

Der Nennstrom pro Ausgang beträgt 1 A bei DC13-Betrieb, mit einem Maximum von 2 A pro Modul. Für die Ansteuerung von Magnetventilen ist die Leistung bis zu 20 W ausgelegt (gemäß IEC 947-5-2).

Wie erkenne ich, ob das Modul korrekt versorgt wird?

Die grüne LED leuchtet, wenn die AS-i-Versorgungsspannung in Ordnung ist. Wenn sie aus ist, überprüfen Sie die Versorgung und das AS-i-Kabel.

Welche Sensortypen sind kompatibel?

Das Modul akzeptiert 2-Draht-Sensoren oder PNP 3-Draht-Sensoren. Die Eingänge werden vom Modul versorgt (L+ und L- am M12-Stecker).

Was tun bei einem Peripheriefehler?

Der Fehler wird durch die blinkende rote LED angezeigt. Überprüfen Sie die Sensoranschlüsse, um Überlast oder Kurzschluss auszuschließen. Der Fehler wird ebenfalls an den AS-i-Master (Version 2.1) zur Diagnose übertragen.

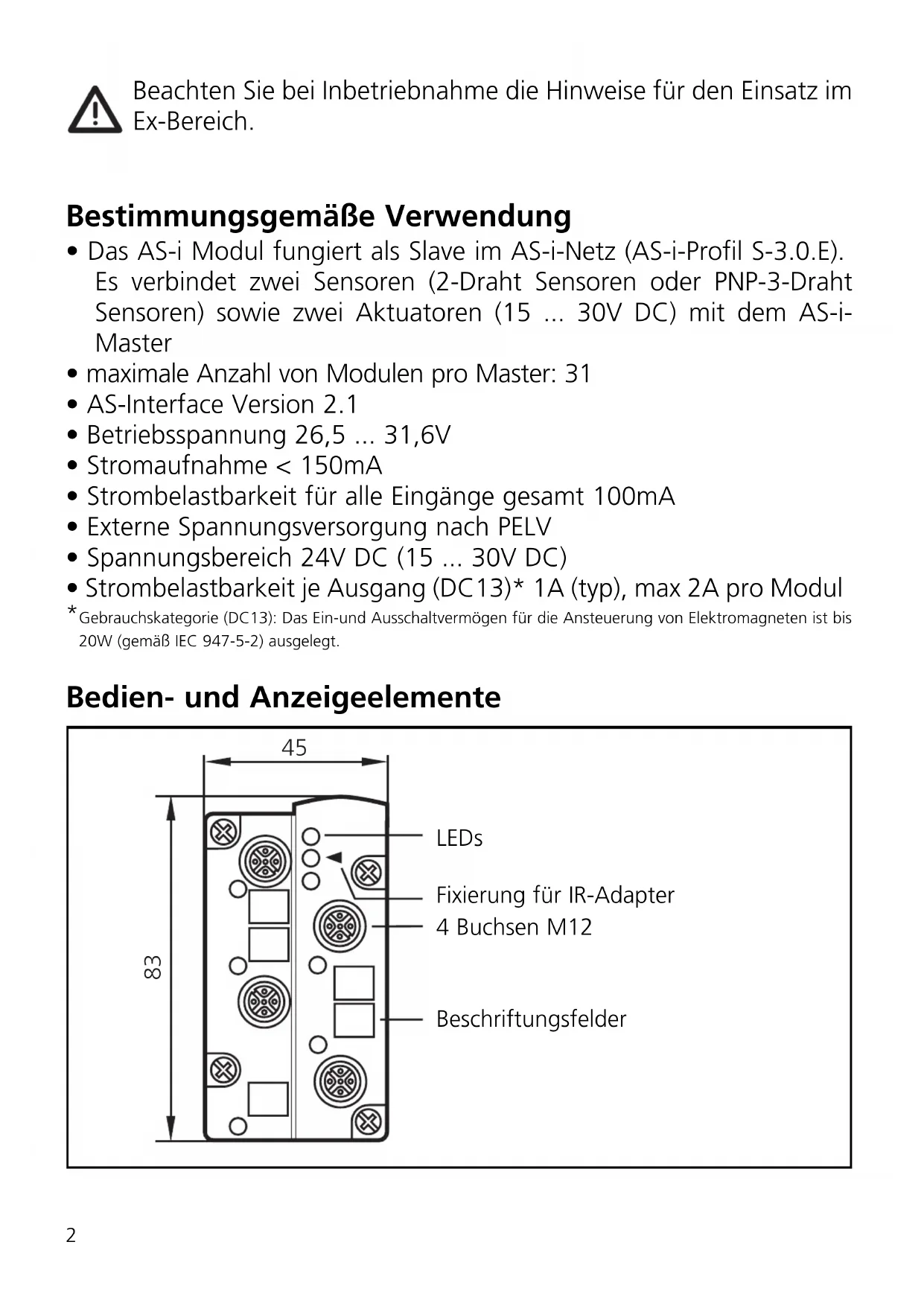

BEDIENUNGSANLEITUNG AC007A IFM

Bestimmungsgemäß Verwendung

• Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S-3.0.E). Es verbindet zwei Sensoren (2-Draht Sensoren oder PNP-3-Draht Sensoren) sowie zwei Aktuatoren (15 ... 30V DC) mit dem AS-i-Master
• maximale Anzahl von Modulen pro Master: 31
  AS-Interface Version 2.1
• Betriebsspannung 26,5 ... 31,6V
• Stromaufnahme < 150mA
• Strombelastbarkeit für alle Eingänge gesamt 100mA
• External Spannungsversorgung nach PELV
• Spannungsbereich 24V DC (15 ... 30V DC)

• Strombelastbarkeit je Ausgang (DC13)* 1A (typ), max 2A pro Modul

• Gebrauchskategorie (DC13): Das Ein-und Ausschaltvermögen für die Ansteuerung von Elektromagneten ist bis 20W (gemäß IEC 947-5-2) ausgelegt.

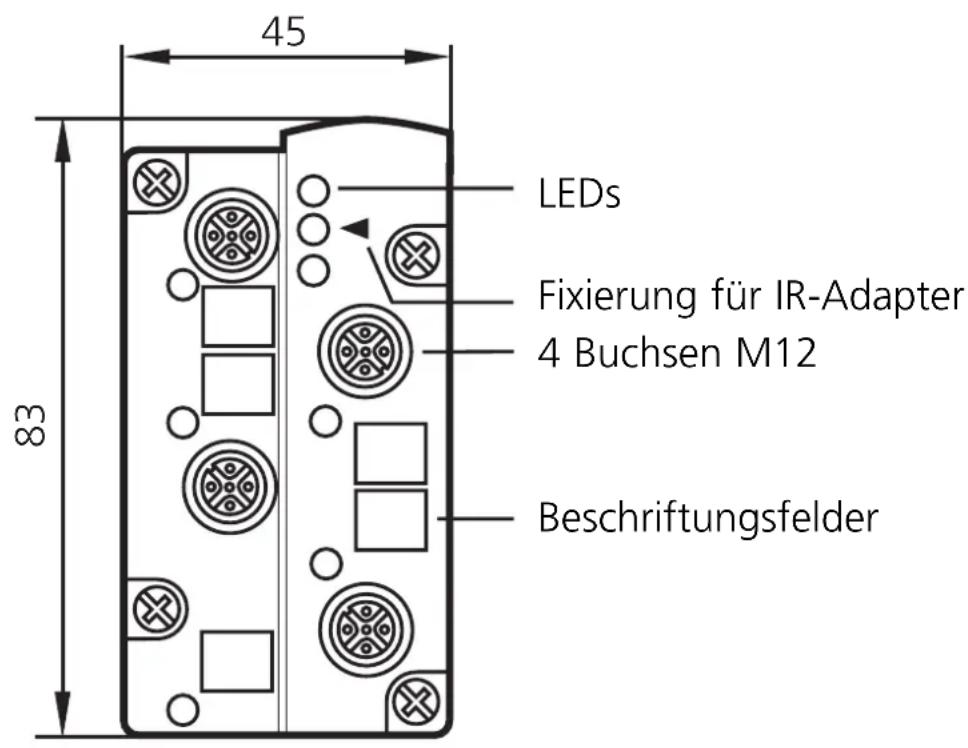

Bedien- und Anzeigeelemente

M12-Buchse Pin
Sensorversorgung L+	1
Sensorversorgung L- 3
Dateneingang 2+4
n.c. 5

M12-Buchse Pin
Schalteausgang +	4
Externe Spannung - 3
n.c. 1,2,5

Adressieren

Vergeben Sie eine frei Adresse zwischen 1 und 31, Auslieferungs-adresse ist 0.

Adressieren mit Adressiergerät AC1144

In Verbindung mit einem FK-E Unterverteil ohne Adressierbuchse muß das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusammen die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muß während der Infrarot-Adressierung abgeschelt sein. Klemmen Sie darüber den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Betrieb

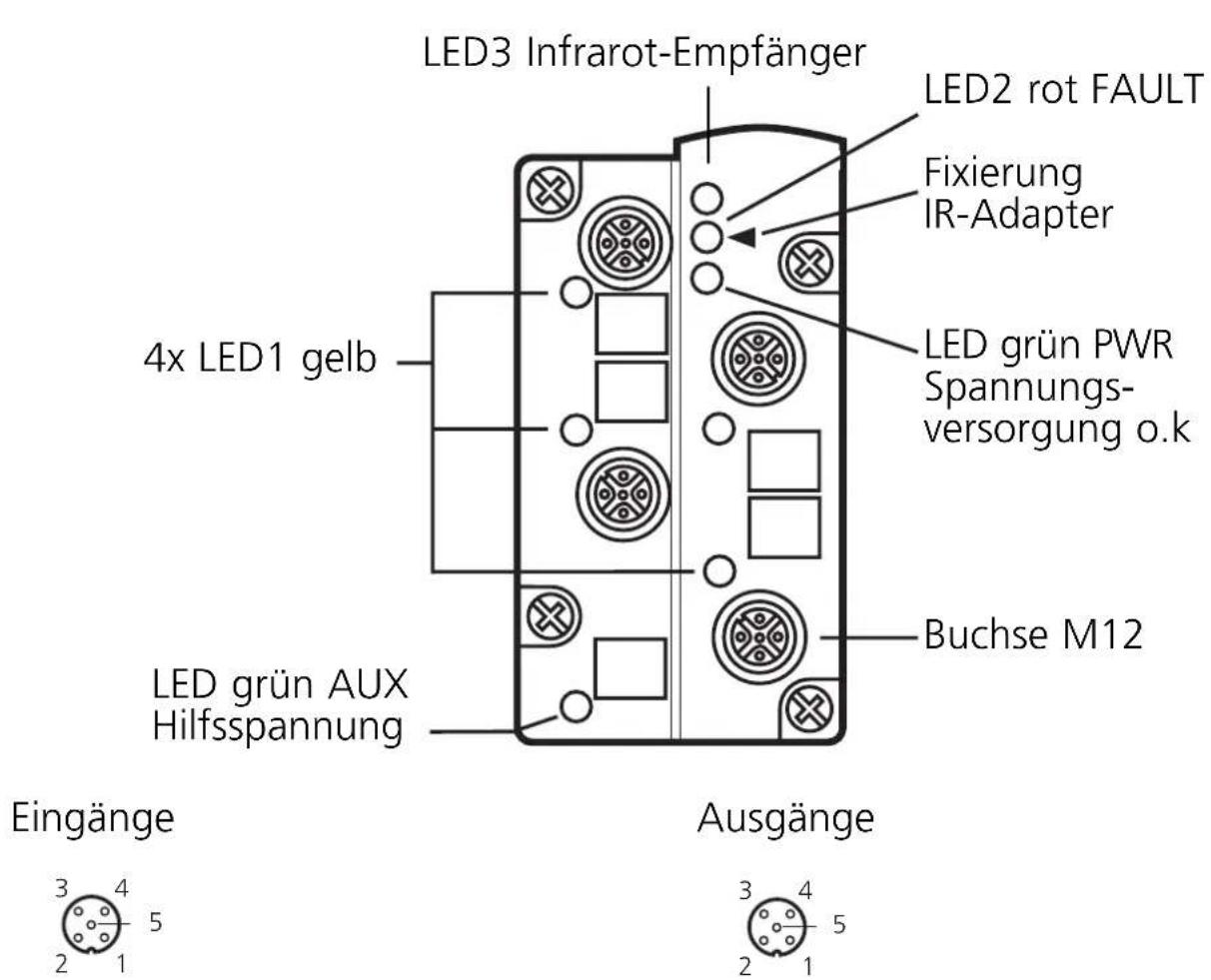

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Eingang/Ausgang geschaltet
• LED grün: Spannungsvorsorgung o.k.
• LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
• LED 2 rot blinkt: Peripheriefehler, z. B. Sensorversorgung / Ausgang überlastet bzw. kurzgeschlossen
• LED 3: Infrarot-Empfänger

Überlast und Kurzschluß von Ein- und Ausgang wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault" im Statusregister signalisiert.
