AC008A - Module électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module électronique AS-i esclave
Marque	IFM
Modèle	AC008A
Catégorie	Module électronique
Profil AS-i	S-8.0.E
Version AS-Interface	2.1
Nombre maximal de modules par maître	31
Tension d'alimentation	26,5...31,6 V (AS-i) / 24 V DC (15...30 V DC) externe
Consommation	< 50 mA
Courant de sortie par sortie (DC13)	1 A (typ.), 2 A par module
Nombre de sorties actionneurs	4 (10...30 V DC)
Alimentation externe	TBTP (Très Basse Tension de Protection)
Adressage	Via unité d'adressage AC1144 (filaire ou infrarouge)
Adresse par défaut	0
Plage d'adresses	1 à 31
Indications LED	Jaune (sorties activées), Verte (alimentation OK), Rouge 2 allumée (erreur communication), Rouge 2 clignotante (défaut périphérique)
Protection	Surcharge et court-circuit des sorties signalés au maître
Zone explosive	Conforme pour emploi en zones explosives (suivre instructions)
Compatibilité embase	Embase pour câble plat avec alimentation externe AC5003
Accessoires d'adressage	Cordon infrarouge E70211
Dimensions	Non spécifié dans la notice
Poids	Non spécifié dans la notice

FOIRE AUX QUESTIONS - AC008A IFM

Comment adresser le module AS-i AC008A ?

Utilisez l'unité d'adressage AC1144 (filaire ou infrarouge). L'adresse par défaut est 0. Attribuez une adresse libre entre 1 et 31. En cas d'utilisation avec l'embase AC5003, adressez d'abord le module puis montez-le sur l'embase.

Que signifient les LEDs sur le module ?

LED jaune : sorties activées. LED verte : alimentation OK. LED rouge 2 allumée : erreur de communication AS-i (ex: adresse 0). LED rouge 2 clignotante : défaut périphérique (surcharge ou court-circuit d'une sortie).

Quelle est l'alimentation nécessaire pour ce module ?

Le module est alimenté par le câble AS-i (26,5...31,6 V) et nécessite une alimentation externe 24 V DC (plage 15...30 V DC) pour les actionneurs. La consommation est inférieure à 50 mA.

Comment réaliser un adressage infrarouge ?

Désactivez la communication AS-i (câble jaune). Alimentez les esclaves via le bloc d'alimentation AS-i. Utilisez l'unité d'adressage AC1144 avec le cordon infrarouge E70211. Avec les blocs ifm AS-i SL, débranchez le maître pour désactiver la communication.

Quel est le courant de sortie maximal par sortie ?

Le courant de sortie par sortie (catégorie DC13) est de 1 A typique, et de 2 A au total pour le module.

Comment détecter une surcharge ou un court-circuit ?

La LED rouge 2 clignote en cas de défaut périphérique. Le défaut est signalé au maître AS-i via le bit interne 'défaut périphérique' dans le registre d'états (version 2.1).

Puis-je utiliser ce module en zone explosive ?

Oui, le module est conçu pour une utilisation en zones explosives. Suivez impérativement les instructions d'emploi fournies dans la notice.

Combien de modules AS-i peuvent être connectés à un maître ?

Le nombre maximal de modules par maître est de 31.

Quelle est la version AS-Interface supportée ?

Le module supporte la version AS-Interface 2.1.

Comment nettoyer ou entretenir le module ?

La notice ne fournit pas de consignes spécifiques de nettoyage. Débranchez l'alimentation avant toute intervention. Utilisez un chiffon sec non pelucheux pour l'extérieur. Évitez les solvants.

MODE D'EMPLOI AC008A IFM

Δ5interface

AS-i Modul AS-i module Module AS-i AC008A

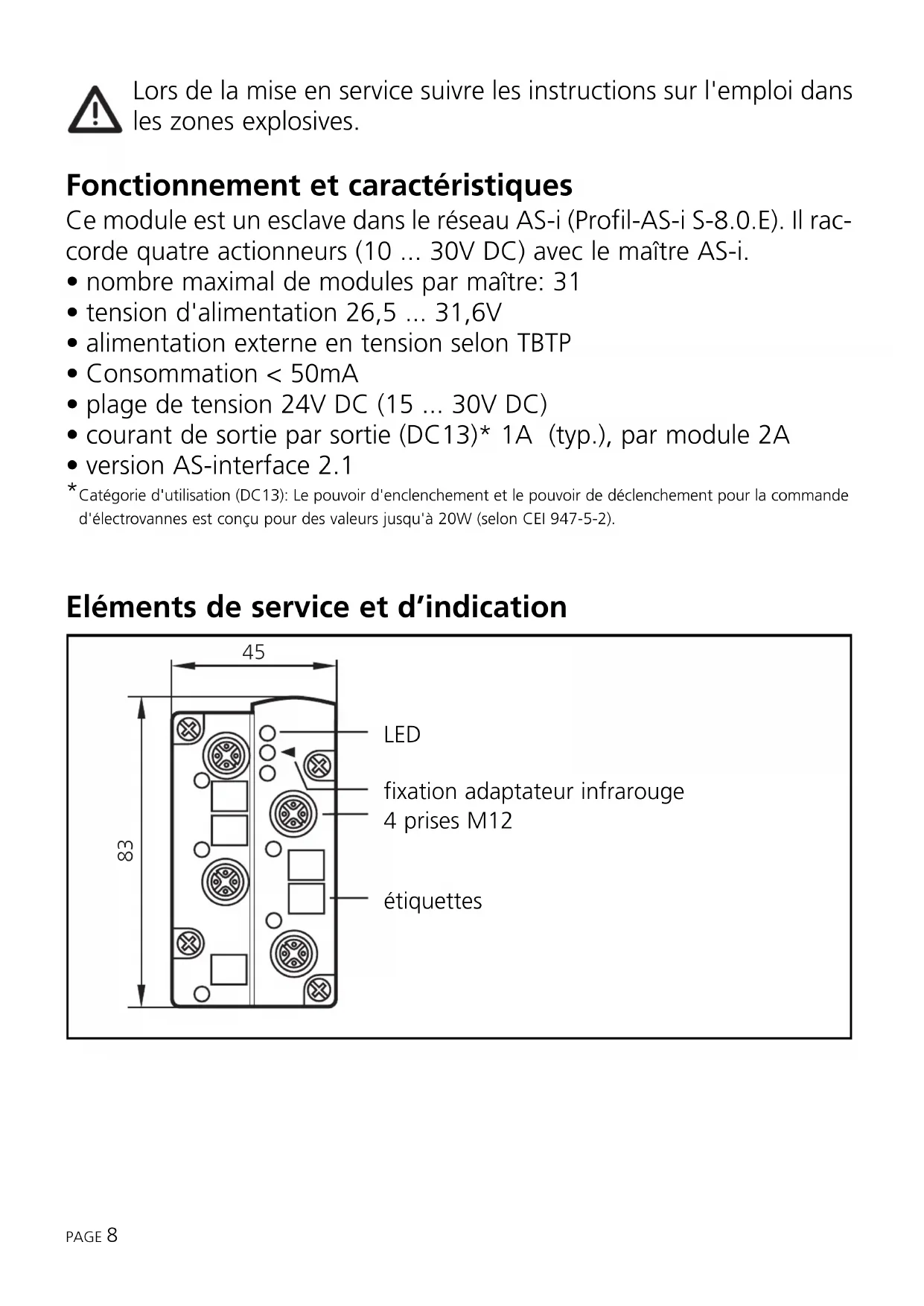

Lors de la mise en service, suivre les instructions sur l'emploi dans les zones explosives.

Fonctionnement et caractéristiques

Ce module est un esclave dans le réseau AS-i (Profil-AS-i S-8.0. E). Il rac-corde quatre actionneurs (10... 30V DC) avec le maître AS-i.

• nombre maximal de modules par maître : 31 • tension d'alimentation 26,5... 31,6V
• alimentation externe en tension selon TBTP
• Consommation < 50mA
• plage de tension 24V DC (15...30V DC)
• version AS-interface 2.1

- courant de sortie par sortie (DC13)* 1A (typ.), par module 2A

* Catégorie d'utilisation (DC13) : Le pouvoir d'enclenchement et le pouvoir de déclenchement pour la commande d'électrovannes est conçu pour des valeurs jusqu'à 20W (selon CEI 947-5-2).

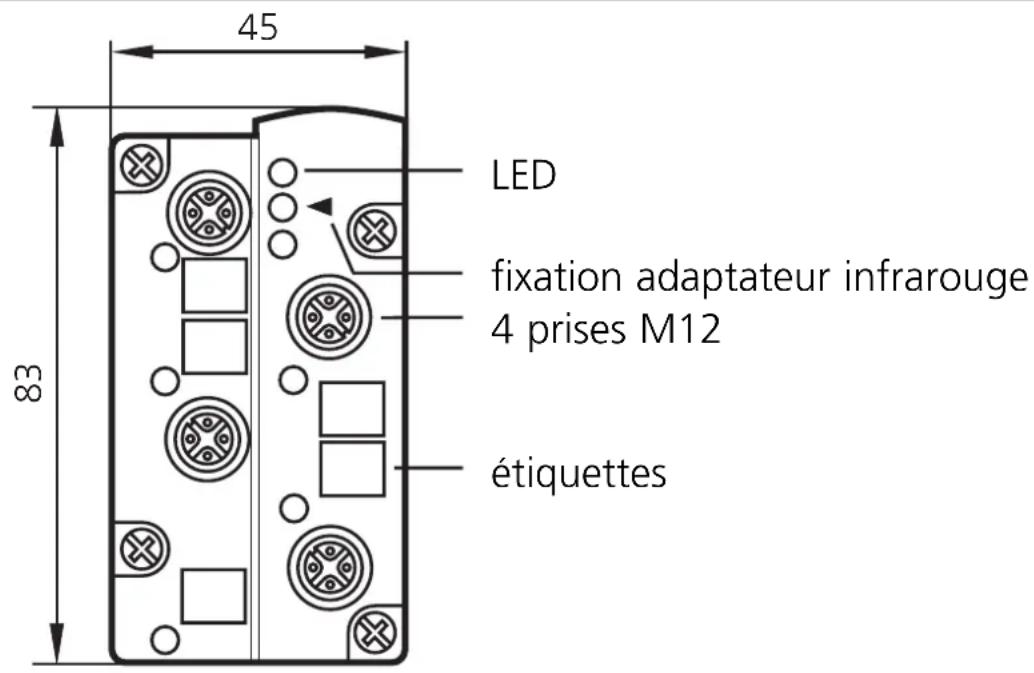

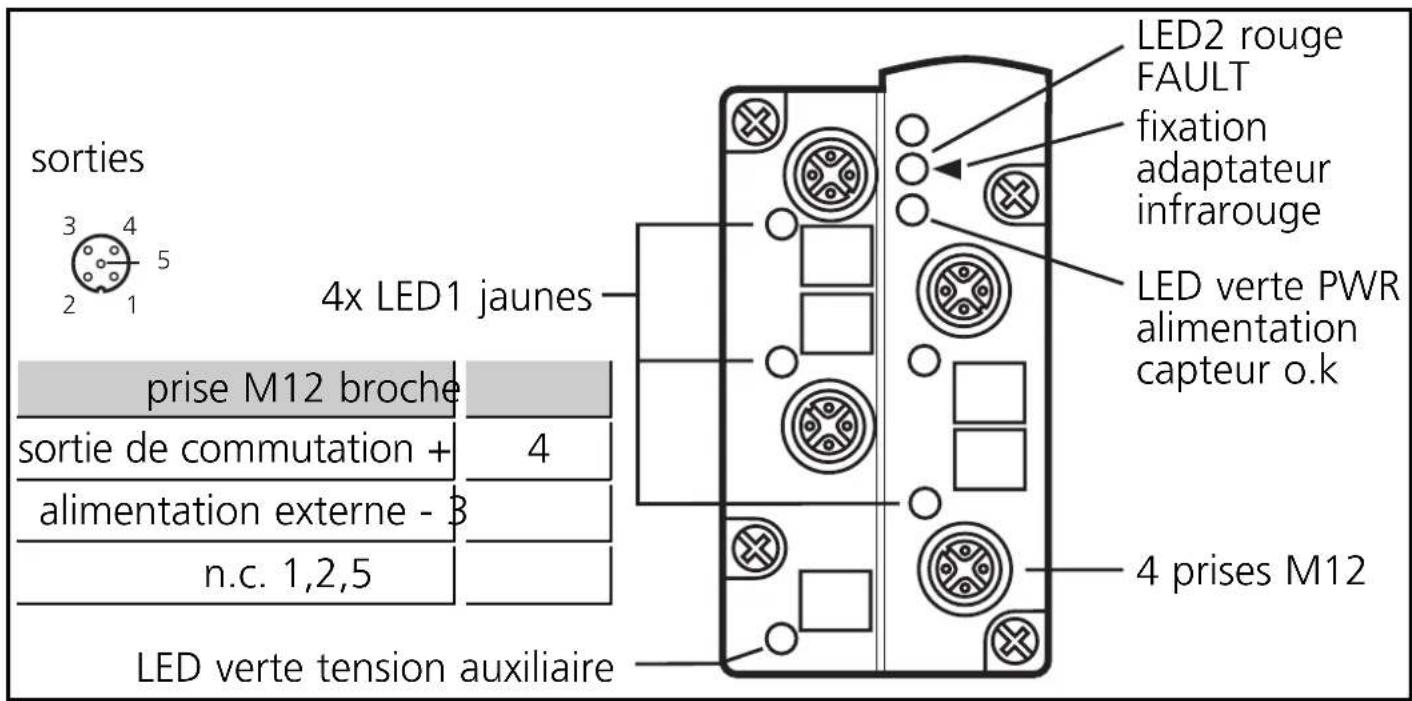

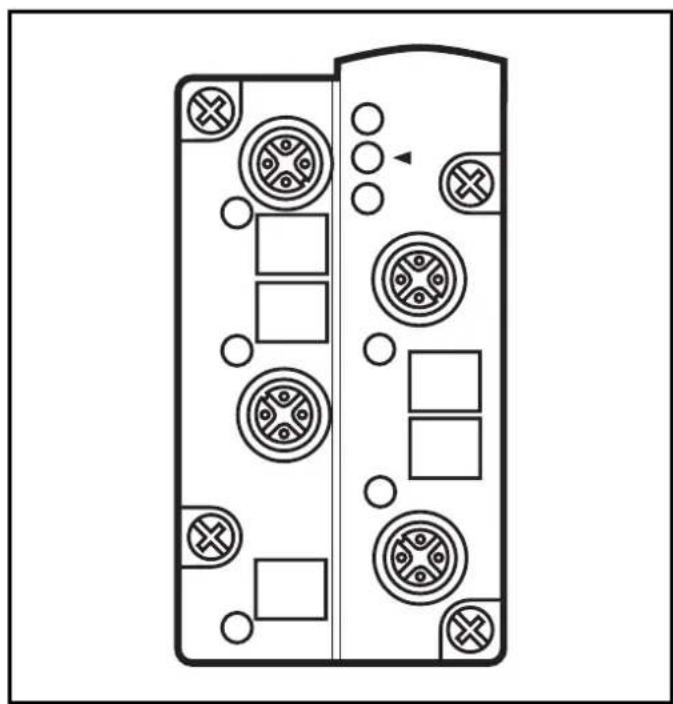

Éléments de service et d'indication

Adresseage

Affecter une adresse libre entre 1 et 31. À la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Si le module est utilisé avec l'embase pour câble plat avec alimentation externe AC5003, il doit d'abord être adressé via l'unité d'adressage AC1144 et ensuite être monté sur l'embase.

Adresseur infrarouge

Le module AS-i offre également l'option d'adressage infrarouge par l'unité d'adressage AC1144.

La communication AS-i (câble jaune) doit être désactivée pendant l'adressage infrarouge.

Alimenter les esclaves en tension avec le bloc d'alimentation AS-i. L'adressage s'effectue via le cordon d'adressage infrarouge E70211.

Lorsque des blocs d'alimentation ifm AS-i SL sont utilisés, la communication peut être désactivée par un connecteur sur le bloc d'alimentation. Pour ce faire, débrancher le maître.

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED:

• LED jaune: sorties commutées • LED verte: alimentation o. k. • LED 2 rouge allumée: erreur de communication AS-i, esclave ne participe pas à l'échange "normal" des données, p. ex. adresse d'esclave 0 • LED 2 rouge clignote: défaut périphérique, p. ex. surcharge ou court-circuit du sortie

La surcharge et le court-circuit des sorties sont signalisés au maître AS-i (version 2.1) via le bit interne "défaut périphérique" dans le registre d'états.
