BEDIENUNGSANLEITUNG AC008A IFM

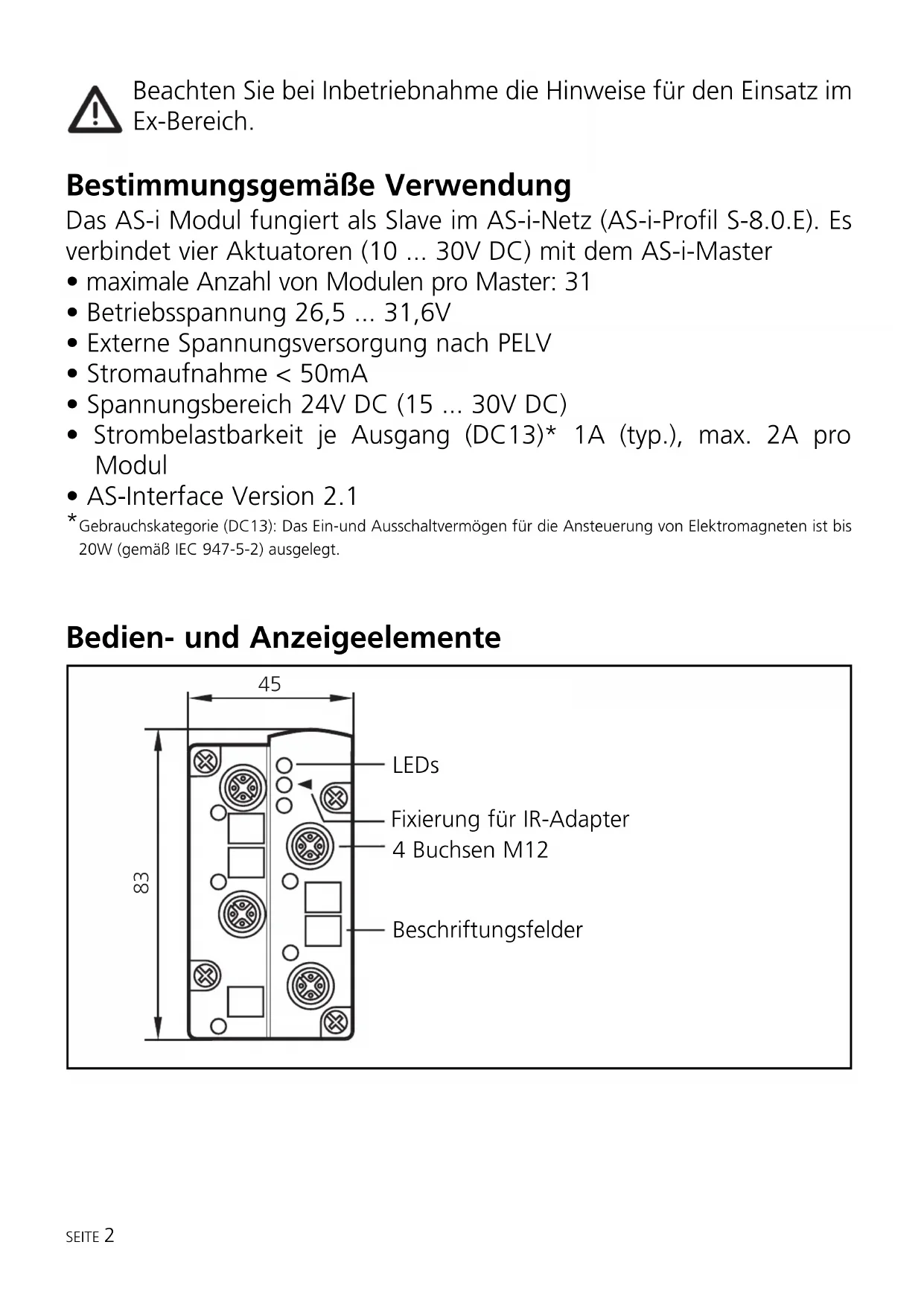

Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC008A Sachnr. 7390304/01 09/2003Beachten Sie bei Inbetriebnahme die Hinweise für den Einsatz im Ex-Bereich. Bestimmungsgemäße Verwendung Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S-8.0.E). Es verbindet vier Aktuatoren (10 ... 30V DC) mit dem AS-i-Master
- maximale Anzahl von Modulen pro Master: 31
- Betriebsspannung 26,5 ... 31,6V
- Externe Spannungsversorgung nach PELV
- Stromaufnahme < 50mA
- Spannungsbereich 24V DC (15 ... 30V DC)
- Strombelastbarkeit je Ausgang (DC13)* 1A (typ.), max. 2A pro Modul
- AS-Interface Version 2.1

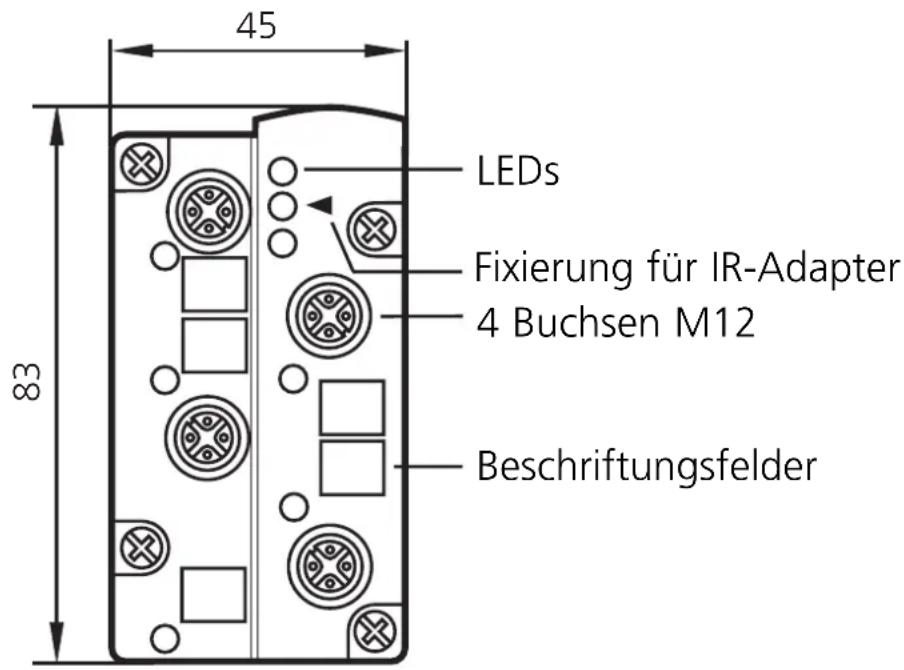

Gebrauchskategorie (DC13): Das Ein-und Ausschaltvermögen für die Ansteuerung von Elektromagneten ist bis20W (gemäß IEC 947-5-2) ausgelegt. Bedien- und Anzeigeelemente SEITE 2

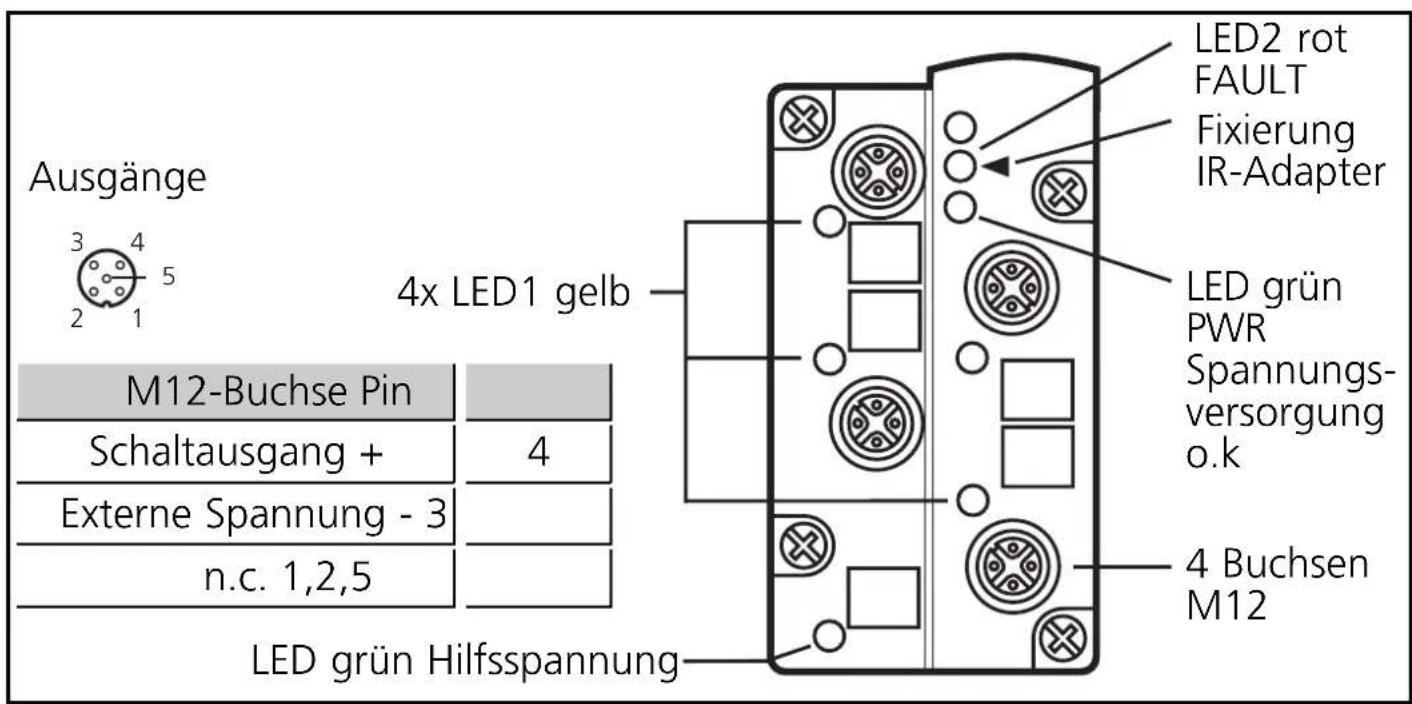

LEDs 4 Buchsen M12 Beschriftungsfelder Fixierung für IR-AdapterSEITE 3 Adressieren Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs- adresse ist 0. Adressieren mit Adressiergerät AC1144 In Verbindung mit dem FK-E Unterteil AC5003 muß das Modul über das Adressiergerät AC1144 adressiert und dann montiert werden. Infrarot-Adressierung Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressie- rung mit dem Adressiergerät AC1144. Die AS-i Kommunikation (gelbes Kabel) muß während der Infra- rot-Adressierung abgeschaltet sein. Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211. Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden. Klemmen Sie dafür den Master ab. 4x LED1 gelb LED2 rot FAULT LED grün PWR Spannungs- versorgung o.k 4 Buchsen M12 Ausgänge
Externe Spannung - 3 n.c. 1,2,5 Schaltausgang + Fixierung IR-Adapter LED grün HilfsspannungBetrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:
- LED 1 gelb: Ausgang geschaltet
- LED grün: Spannungsversorgung o.k.
- LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
- LED 2 rot blinkt: Peripheriefehler, z. B. Ausgang überlastet bzw. kurzgeschlossen Überlast und Kurzschluß des Ausgangs wird dem AS-i Master (Version 2.1) über das Flag „Periphery Fault“ im Statusregister signalisiert. SEITE 4For installation and set-up follow the instructions on the use in hazardous areas. Function and features The AS-i module operates as a slave in the AS-i network (AS-i profile: S-8.0.E). It connects four actuators (10 ... 30V DC) with the AS-i master.
