Type de produit	Module d'entrée analogique AS-i
Marque	IFM
Modèle	AC2526
Catégorie	Module électronique
Nombre de voies	4 entrées analogiques (courant 4…20 mA)
Profil AS-i	S-7.3.E (spécification AS-i V2.1)
Résolution	1 A
Alimentation	Via AS-i (max. 100 mA pour capteurs) ou externe 24 V TBTP (max. 500 mA, câble plat noir)
Temps de conversion par voie	20 ms (1 voie), 120 ms (2 voies), 180 ms (3 voies), 240 ms (4 voies)
Plage de mesure nominale	4 … 20 mA (valeur numérique 4000 … 20000)
Affichage LED	PWR (verte), AUX (verte), FAULT (rouge), AI-1…AI-4 (jaunes)
Raccordement capteurs	Connecteurs M12 5 broches
Adressage	Adresses 1 à 31 via unité d'adressage (AC1144) ou cordon E70213
Montage	Sur embase de câblage, couple de serrage 0,8 Nm
Nombre max. de modules par faisceau AS-i	31
Fonctions principales	Conversion de signaux analogiques 4…20 mA en données numériques, transmission bidirectionnelle via AS-i, détection de défaut de périphérie
Entretien et nettoyage	Aucun entretien spécifique. Nettoyer avec un chiffon sec et non pelucheux. Déconnecter l'alimentation avant tout nettoyage.
Sécurité	Respecter les tensions TBTP (24 V). Déconnecter le module avant toute intervention. Utiliser des équipements de protection si nécessaire.
Pièces détachées et réparabilité	Embases de câblage (AC5000, AC5001, AC5003, AC5010, AC5011) et cordon d'adressage E70213 disponibles. Module non réparable, remplacer en cas de défaut.
Informations générales	Notice disponible en français sur notice-facile.com. Téléchargement PDF gratuit.

FOIRE AUX QUESTIONS - AC2526 IFM

Comment adresser le module AC2526 ?

Vous pouvez adresser le module avant montage en utilisant une unité d'adressage (AC1144) pour affecter une adresse libre entre 1 et 31. Avec une embase de câblage pourvue d'une prise d'adressage (AC5010/AC5011), vous pouvez adresser le module ultérieurement via le cordon d'adressage E70213.

Que faire si la LED FAULT est allumée en rouge ?

Une LED FAULT rouge allumée indique une erreur de communication AS-i. Vérifiez la connexion au réseau AS-i et la présence de la tension AS-i. Si la LED clignote, cela signale un défaut de périphérie (ex: signal analogique hors plage ou voie activée sans capteur).

Comment raccorder un capteur 2 fils sans alimentation propre ?

Branchez le fil + du capteur sur la broche 1 (alimentation capteurs +24V), le fil de signal sur la broche 2 (Al+ entrée analogique), le fil - sur la broche 3 (alimentation capteurs 0V) et la terre fonctionnelle sur la broche 5. Laissez la broche 4 non connectée.

Quelle est la plage de mesure du module AC2526 ?

La plage nominale est de 4 à 20 mA. En dessous de 4 mA (jusqu'à 1 mA) et au-dessus (jusqu'à 23 mA), le signal est considéré comme hors plage. Au-delà de 23 mA ou en dessous de 1 mA, le module indique une rupture de fil ou un défaut.

Comment paramétrer les voies analogiques ?

Utilisez les bits de paramètres P0 à P3. P0 sélectionne le fonctionnement 2/3 fils. P1 et P2 activent les voies (voir tableau dans la notice). P3 active ou non l'affichage du défaut de périphérie. Les réglages sont effectués via le maître AS-i.

Puis-je alimenter les capteurs via le module AS-i ?

Oui, l'alimentation des capteurs peut être fournie via le bus AS-i jusqu'à 100 mA maximum. Si le courant total dépasse 100 mA, une alimentation externe 24V TBTP est nécessaire (via embase adaptée AC5003 ou AC5011).

Que signifie le clignotement d'une LED jaune AI ?

Une LED jaune AI clignotante indique que le signal analogique est en dehors de la plage de mesure (ex: courant <1 mA ou >23 mA) ou qu'aucun capteur n'est raccordé sur cette voie alors qu'elle est activée.

Quel temps de transmission pour deux voies analogiques ?

Le temps de conversion pour deux voies est de 120 ms. La transmission via AS-i (idéal) prend 2 x 7 cycles AS-i = 70 ms (avec cycle de 5 ms). Soit un total d'environ 190 ms.

Le module peut-il être monté sur n'importe quelle embase ?

Le module AC2526 se monte sur des embases de câblage IFM. Pour un adressage ultérieur, utilisez les modèles avec prise d'adressage (AC5010/AC5011). Les embases classiques (AC5020...AC5023) peuvent être utilisées pour une meilleure immunité aux parasites.

Où trouver la notice complète du module AC2526 ?

La notice complète est disponible gratuitement en téléchargement PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue en fournissant votre adresse email.

MODE D'EMPLOI AC2526 IFM

Δ5interface

AS-i Modul

AS-i module

Module AS-i

AC2526

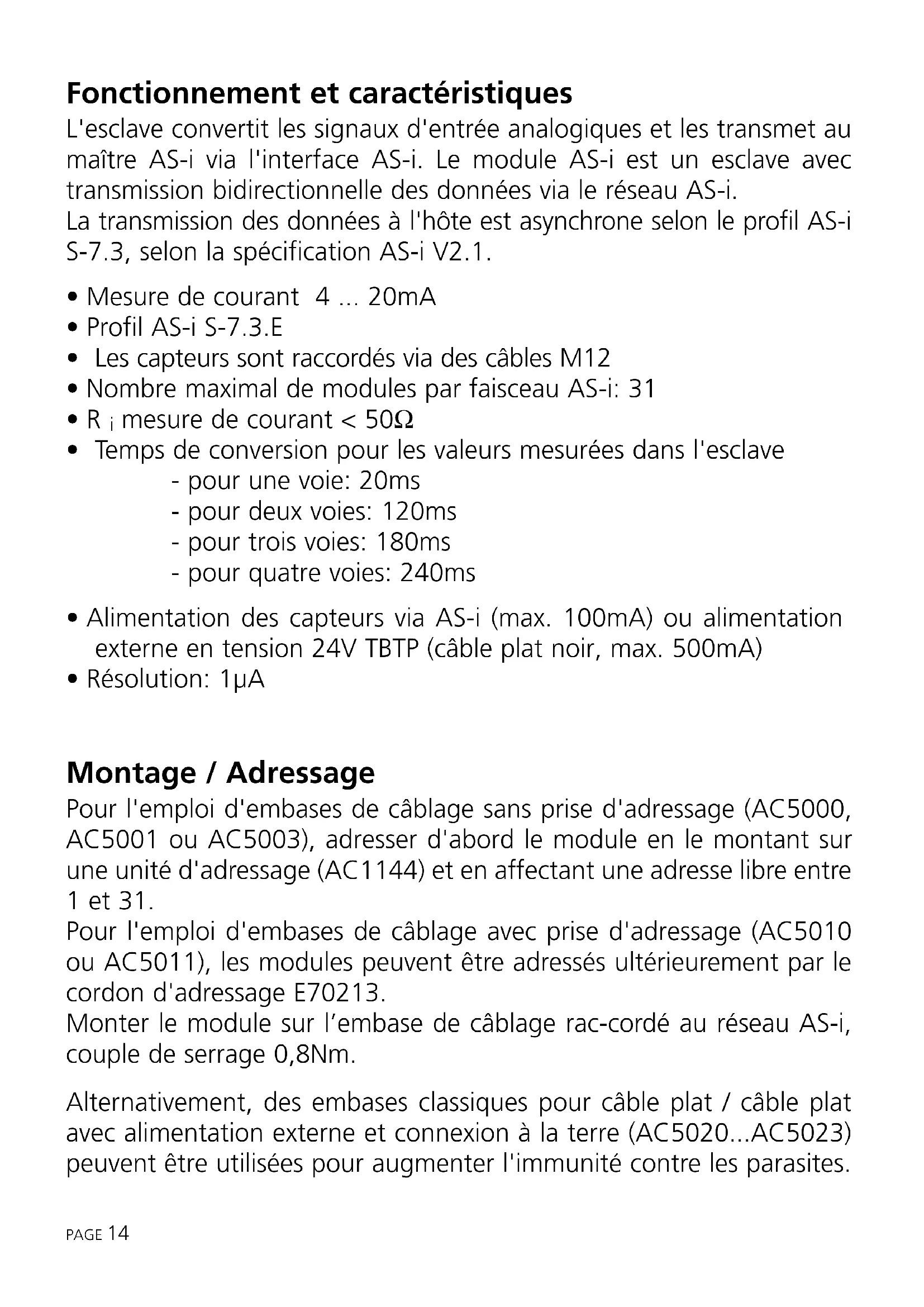

Fonctionnement et caractéristiques

L'esclave convertit les signaux d'entrée analogiques et les transmet au maître AS-i via l'interface AS-i. Le module AS-i est un esclave avec transmission bidirectionnelle des données via le réseau AS-i.

La transmission des données à l'hôte est asynchrone selon le profil AS-i S-7.3, selon la spécification AS-i V2.1.

• Mesure de courant 4... 20mA
• Profil AS-i S-7.3. E
• Les capteurs sont raccordés via des câbles M12
• Nombre maximal de modules par faisceau AS-i : 31
• \R_i\ mesure de courant \< 50\

- Temps de conversion pour les valeurs mesurées dans l'esclave

• pour une voie: 20ms
• pour deux voies: 120ms
• pour trois voies: 180ms
• pour quatre voies: 240ms

- Alimentation des capteurs via AS-i (max. 100mA) ou alimentation externe en tension 24V TBTP (câble plat noir, max. 500mA)

- Résolution: 1 A

Montage / adressage

Pour l'emploi d'embases de câblage sans prise d'adressage (AC5000, AC5001 ou AC5003), adresser d'abord le module en le montant sur une unité d'adressage (AC1144) et en affectant une adresse libre entre 1 et 31.

Pour l'emploi d'embases de câblage avec prise d'adressage (AC5010 ou AC5011), les modules peuvent être adressés ultérieurement par le cordon d'adressage E70213.

Monter le module sur l'embase de câblage rac-cordé au réseau AS-i, couple de serrage 0,8Nm.

Alternativement, des embase classiques pour câble plat / câble plat avec alimentation externe et connexion à la terre (AC5020... AC5023) peuvent être utilisées pour augmenter l'immunité contre les parasites.

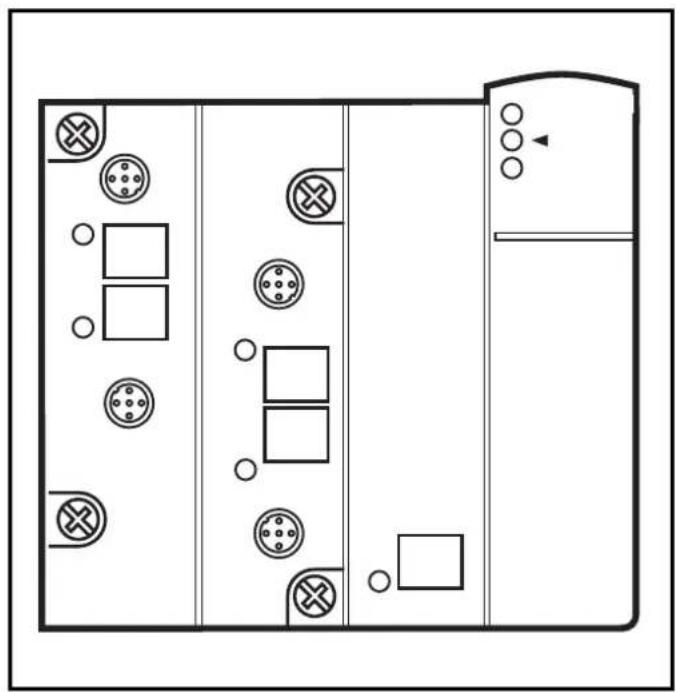

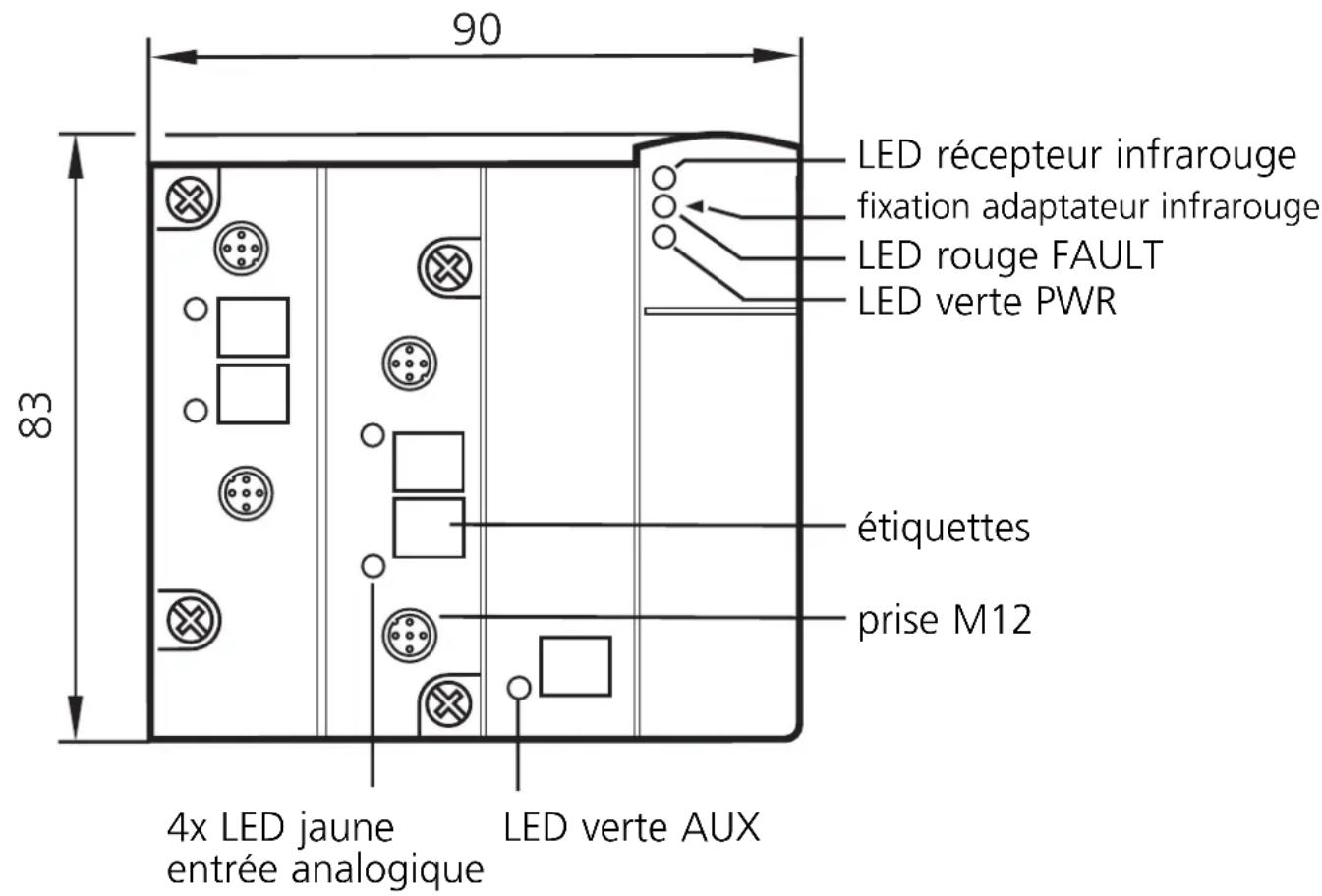

90 LED récepteur infrarouge fixation adaptateur infrarouge LED rouge FAULT LED verte PWR étiquettes prise M12 4x LED jaune entrée analogique LED verte AUX

broche 1: alimentation capteurs +24V

broche 2: Al+ entrée analogique

broche 3: alimentation capteurs 0V

broche 4: n. c.

broche 5: terre fonctionnelle

Raccordement électrique

Le module analogique est raccordé à l'interface AS-i via l'interface EMS standardisée (alimentation via AS-i) ou via l'interface E-EMS (alimentation en tension externe 24V TBTP).

Pour une alimentation externe en 24V, une embase de câblage pour câble plat avec alimentation externe (AC5003 ou AC5011) doit être sélectionnée.

En cas d'un total de plus de 100mA pour l'alimentation de tous les capteurs, une alimentation externe en 24V TBTP est nécessaire.

L'alimentation est automatiquement changée quand la tension externe 24V est appliquée.

Mesure de courant

Pour tous les raccordements suivants, le raccordement indiqué se réfère au module analogique.

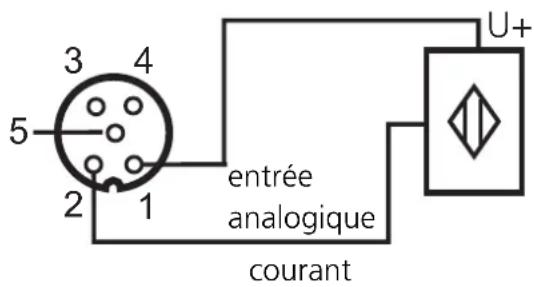

Raccordement d'un capteur 2 fils sans alimentation propre

broche 1: alimentation capteurs +24V broche 2: Al+ entrée analogique broche 3: alimentation capteurs 0V broche 4: n.c. broche 5: terre fonctionnelle

3 4 5 1 2 entrée analogique courant U+

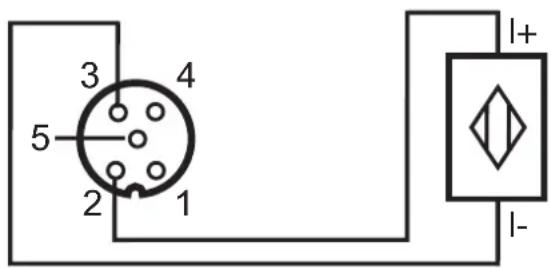

Raccordement d'un capteur 2 fils avec alimentation propre

broche 1: alimentation capteurs +24V broche 2: Al+ entrée analogique broche 3: alimentation capteurs 0V broche 4: n. c. broche 5: terre fonctionnelle

3 4 5 2 1 I+ I-

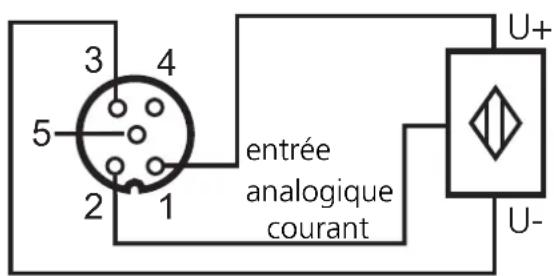

Raccordement d'un capteur 3 fils sans alimentation propre

broche 1: alimentation capteurs +24V broche 2: Al+ entrée analogique broche 3: alimentation capteurs 0V broche 4: n.c. broche 5: terre fonctionnelle

3 4 5 1 2 entrée analogique courant U+ U-

Paramétrage des modules analogiques

Bits de paramètres	Désignation	Description
P0		1 fonctionnement 2/3 fils
P1, P2	activation des voies	P1	P2	voie1	voie2	voie3	voie4
		0	0	actif non actif non actif non actif
		0	1	actif	actif	non actif	non actif
		1	0	actif	actif	actif	non actif
		1	1	actif	actif	actif	actif
P3	défaut de périphérie	1 affichage défaut de périphérie actif0 affichage défaut de périphérie non actif

Fonctionnement

Vérifier le bon fonctionnement du module. Affichage par LED :

• LED jaune Al-1... Al éteinte:

aucun capteur raccordé (au moins une LED clignote parce qu'il n'est pas possible de désactiver toutes les voies via le bit de paramètre P1/P2 (validation des voies))

• LED jaune Al-1... Al-4 allumée :

signal analogique dans la plage de mesure

• LED jaune Al-1... Al-4 clignote :

signal analogique en dehors de la plage de mesure ou aucun capteur raccordé

• LED verte PWR allumée:

tension AS-i présente tension 24V externe appliquée erreur de communication AS-i défaut de périphérie*

• LED verte AUX allumée:

• LED rouge FAULT allumée:

• LED rouge FAULT clignote:

* défaut de périphérie

- est affiché si au moins l'un des signaux analogiques est en dehors de la plage de valeurs

- Si rien n'est raccordé à au moins une voie analogique bien que la voie correspondante soit activée

Plage de mesure des modules de sortie analogiques

Les plages de mesure et leur signification sont indiquées dans les tableaux suivants:

Module d'entrée analogiques 4... 20mA

Plage4 ... 20mA	Unités déc.	Unités hexa	LED AI1...AI4 analogique	Signification
< 1mA	32767	7FFF	clignote	rupture d'un fil
1mA ... 3,999mA	1000 ... 3999	03E8 ... 0F9F	allumée	en-dessous de la plage nominale
4mA ... 20mA	4000 ... 20000	0FA0 ... 4E20	allumée	plage nominale
20,001mA ... 23mA	20001 ... 23000	4E21 ... 59D8	allumée	au-dessus de la plage nominale
> 23mA	32767	7FFF	clignote	en-dehors de la plage admissible

Temps de transmission des valeurs analogiques

Le temps de transmission des valeurs analogiques dépend du temps de conversion des signaux numériques en signaux analogiques dans le module AS-i et du temps de transmission via l'interface AS-i.

Exemple: Temps de transmission de 2 voies analogiques

Le temps de conversion pour 2 signaux d'entrée analogiques en signaux numériques est de 120ms. La transmission des 2 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5ms par cycle AS-i, il en résulte un temps de transmission via l'interface AS-i de 2 x 7 x 5ms = 70ms.

Dans le cas idéal, le temps de transmission total pour la transmission de 2 valeurs analogiques est de 120ms (temps de conversion) + 70ms (temps de transmission) = 190ms.

Exemple: Temps de transmission de 4 voies analogiques

Le temps de conversion pour 4 signaux d'entrée analogiques en signaux numériques est de 240ms. La transmission des 4 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5ms par cycle AS-i, il en résulte un temps de transmission via l'interface AS-i de 4 x 7 x 5ms = 140ms.

Dans le cas idéal, le temps de transmission total pour la transmission de 4 valeurs analogiques est de 240ms (temps de conversion) + 140ms (temps de transmission) = 380ms.
