Produkttyp	AS-i Analog-Eingangsmodul
Marke	IFM
Modell	AC2526
Kategorie	Elektronikmodul
Anzahl Kanäle	4 analoge Eingänge (Strom 4…20 mA)
AS-i Profil	S-7.3.E (AS-i Spezifikation V2.1)
Auflösung	1 A
Spannungsversorgung	Über AS-i (max. 100 mA für Sensoren) oder extern 24 V PELV (max. 500 mA, schwarzes Flachkabel)
Umschaltzeit pro Kanal	20 ms (1 Kanal), 120 ms (2 Kanäle), 180 ms (3 Kanäle), 240 ms (4 Kanäle)
Nennmessbereich	4 … 20 mA (Digitalwert 4000 … 20000)
LED-Anzeige	PWR (grün), AUX (grün), FAULT (rot), AI-1…AI-4 (gelb)
Sensoranschluss	M12-Steckverbinder, 5-polig
Adressierung	Adressen 1 bis 31 über Adressiereinheit (AC1144) oder Adressierkabel E70213
Montage	Auf Verdrahtungsbasis, Anzugsmoment 0,8 Nm
Max. Anzahl Module pro AS-i Strang	31
Hauptfunktionen	Umwandlung analoger Signale 4…20 mA in digitale Daten, bidirektionale Übertragung über AS-i, Erkennung von Peripheriefehlern
Wartung und Reinigung	Keine spezielle Wartung. Mit einem trockenen, fusselfreien Tuch reinigen. Vor der Reinigung die Spannungsversorgung trennen.
Sicherheit	Die PELV-Spannungen (24 V) einhalten. Vor jedem Eingriff das Modul trennen. Bei Bedarf Schutzausrüstung verwenden.
Ersatzteile und Reparierbarkeit	Verdrahtungsbasen (AC5000, AC5001, AC5003, AC5010, AC5011) und Adressierkabel E70213 erhältlich. Modul nicht reparierbar, im Fehlerfall ersetzen.
Allgemeine Informationen	Anleitung auf Französisch verfügbar auf notice-facile.com. Kostenloser PDF-Download.

Häufig gestellte Fragen - AC2526 IFM

Wie adressiere ich das Modul AC2526?

Sie können das Modul vor der Montage mit einer Adressiereinheit (AC1144) adressieren, um eine freie Adresse zwischen 1 und 31 zuzuweisen. Mit einer Verdrahtungsbasis, die mit einer Adressierbuchse ausgestattet ist (AC5010/AC5011), können Sie das Modul später über das Adressierkabel E70213 adressieren.

Was tun, wenn die FAULT-LED rot leuchtet?

Eine rot leuchtende FAULT-LED zeigt einen AS-i-Kommunikationsfehler an. Überprüfen Sie die Verbindung zum AS-i-Netzwerk und das Vorhandensein der AS-i-Spannung. Wenn die LED blinkt, weist dies auf einen Peripheriefehler hin (z. B. Analogsignal außerhalb des Bereichs oder aktivierter Kanal ohne Sensor).

Wie schließe ich einen 2-Leiter-Sensor ohne eigene Spannungsversorgung an?

Schließen Sie den +-Draht des Sensors an Pin 1 (Sensorversorgung +24V), den Signaldraht an Pin 2 (Al+ Analogeingang), den -Draht an Pin 3 (Sensorversorgung 0V) und die Funktionserde an Pin 5 an. Lassen Sie Pin 4 unbeschaltet.

Was ist der Messbereich des Moduls AC2526?

Der Nennbereich beträgt 4 bis 20 mA. Unter 4 mA (bis 1 mA) und darüber (bis 23 mA) gilt das Signal als außerhalb des Bereichs. Über 23 mA oder unter 1 mA zeigt das Modul einen Drahtbruch oder einen Fehler an.

Wie parametriere ich die analogen Kanäle?

Verwenden Sie die Parameterbits P0 bis P3. P0 wählt den 2/3-Leiter-Betrieb. P1 und P2 aktivieren die Kanäle (siehe Tabelle in der Anleitung). P3 aktiviert oder deaktiviert die Anzeige des Peripheriefehlers. Die Einstellungen erfolgen über den AS-i-Master.

Kann ich die Sensoren über das AS-i-Modul versorgen?

Ja, die Sensorversorgung kann über den AS-i-Bus bis maximal 100 mA erfolgen. Wenn der Gesamtstrom 100 mA überschreitet, ist eine externe 24-V-PELV-Versorgung erforderlich (über geeignete Basis AC5003 oder AC5011).

Was bedeutet das Blinken einer gelben AI-LED?

Eine blinkende gelbe AI-LED zeigt an, dass das Analogsignal außerhalb des Messbereichs liegt (z. B. Strom <1 mA oder >23 mA) oder dass kein Sensor an diesem Kanal angeschlossen ist, obwohl er aktiviert ist.

Welche Übertragungszeit für zwei analoge Kanäle?

Die Umschaltzeit für zwei Kanäle beträgt 120 ms. Die Übertragung über AS-i (ideal) dauert 2 x 7 AS-i-Zyklen = 70 ms (bei 5 ms Zykluszeit). Insgesamt also etwa 190 ms.

Kann das Modul auf jede beliebige Basis montiert werden?

Das Modul AC2526 wird auf IFM-Verdrahtungsbasen montiert. Für eine spätere Adressierung verwenden Sie Modelle mit Adressierbuchse (AC5010/AC5011). Die Standardbasen (AC5020...AC5023) können für eine bessere Störfestigkeit verwendet werden.

Wo finde ich die vollständige Anleitung für das Modul AC2526?

Die vollständige Anleitung ist kostenlos als PDF-Download auf der Website notice-facile.com verfügbar. Sie können auch eine Übersetzung in eine andere Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG AC2526 IFM

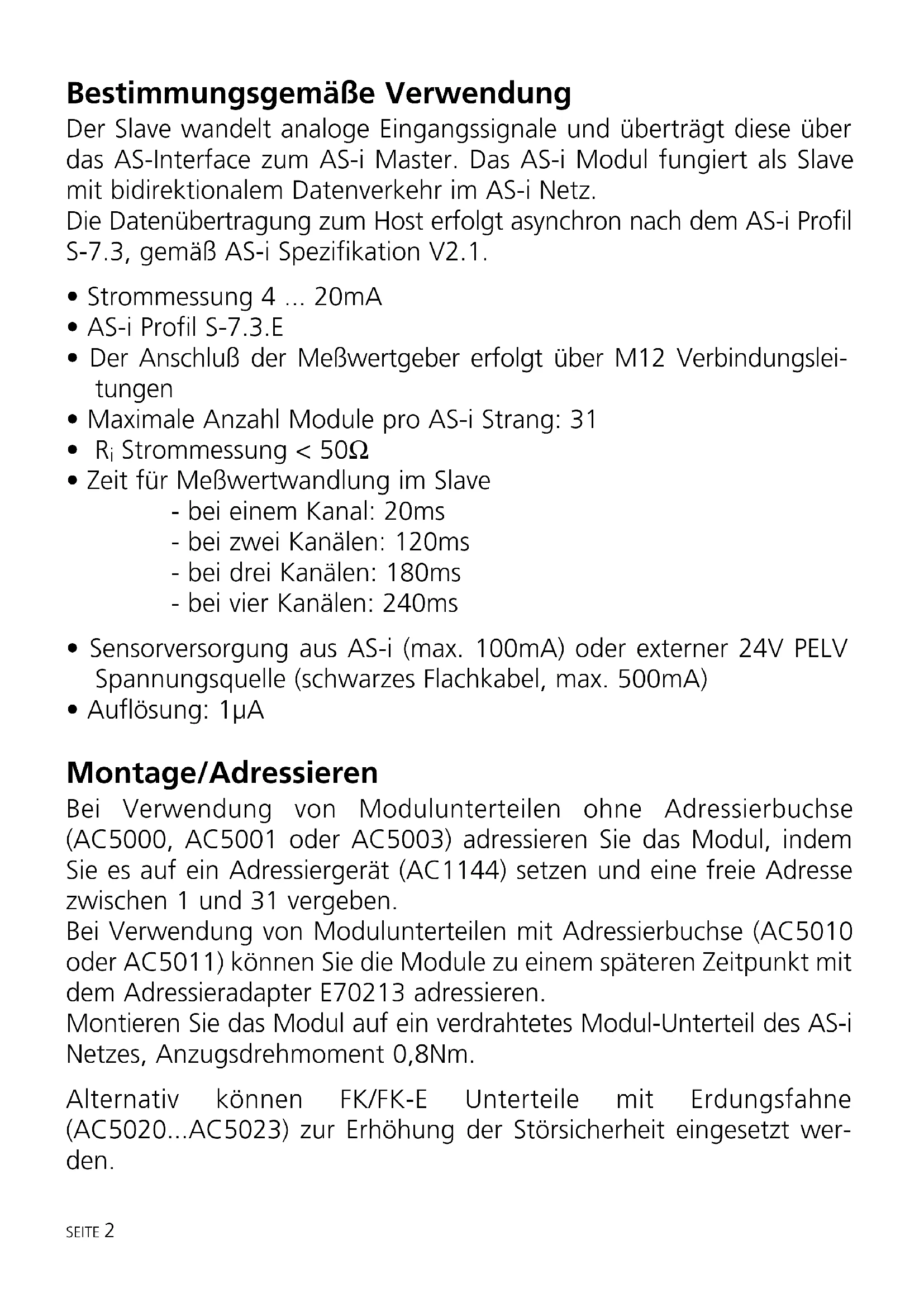

Bestimmungsgemäße Verwendung

Der Slave wandelt analoge Eingangssignale und überträgt diese über das AS-Interface zum AS-i Master. Das AS-i Modul fungiert als Slave mit bidirektionalem Datenverkehr im AS-i Netz.

Die Datenübertragung zum Host erfolgt asynchron nach dem AS-i Profil S-7.3, gemäß AS-i Spezifikation V2.1.

• Strommessung 4 ... 20mA
- AS-i Profil S-7.3.E
- Der Anschluß der Meßwertgeber erfolgt über M12 Verbindungsleitungen
- Maximale Anzahl Module pro AS-i Strang: 31
- R_i Strommessung < 50Ω

- Zeit für Meßwertwandlung im Slave

• bei einem Kanal: 20ms
• bei zwei Kanälen: 120ms
• bei drei Kanälen: 180ms

• bei vier Kanälen: 240ms

• Sensorversorgung aus AS-i (max. 100mA) oder externer 24V PELV Spannungsquelle (schwarzes Flachkabel, max. 500mA)

• Auflösung: 1μA

Montage/Adressieren

Bei Verwendung von Modulunterteilen ohne Adressierbuchse (AC5000, AC5001 oder AC5003) adressieren Sie das Modul, indem Sie es auf ein Adressiergerät (AC1144) setzen und eine freie Adresse zwischen 1 und 31 vergeben.

Bei Verwendung von Modulunterteilen mit Adressierbuchse (AC5010 oder AC5011) können Sie die Module zu einem späteren Zeitpunkt mit dem Adressieradapter E70213 adressieren.

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Alternativ können FK/FK-E Unterteile mit Erdungsfahne (AC5020...AC5023) zur Erhöhung der Störsicherheit eingesetzt werden.

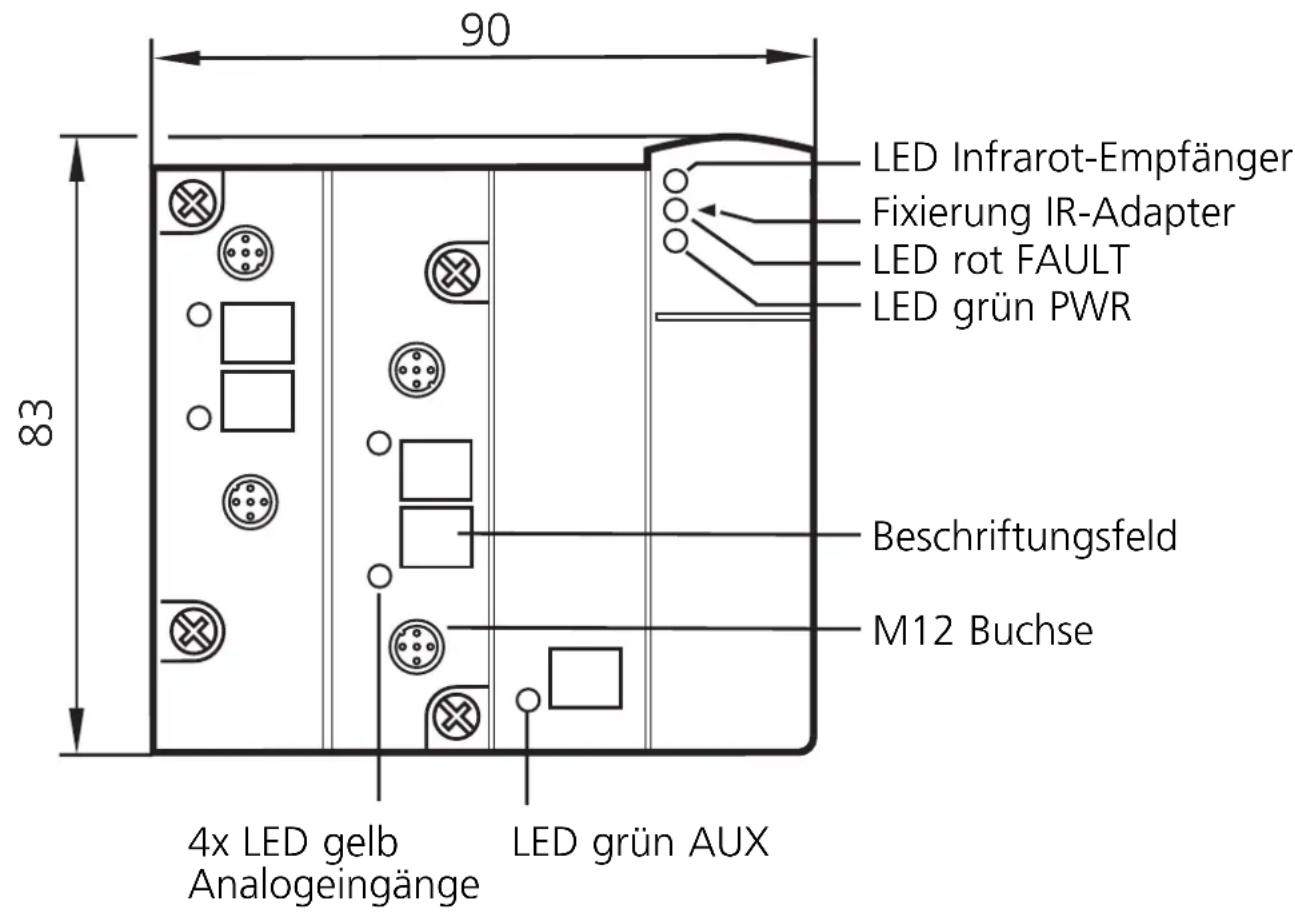

90 LED Infrarot-Empfänger Fixierung IR-Adapter LED rot FAULT LED grün PWR Beschriftungsfeld M12 Buchse 4x LED gelb Analogeingänge LED grün AUX

Pin 1: Sensorversorgung +24V

Pin 2: Al+ Analogeingang

Pin 3: Sensorversorgung 0V

Pin 4: n.c.

Pin 5: Funktionserde

Elektrischer Anschluß

Das Analogmodul wird über die standardisierte EMS (Versorgung aus AS-i) oder aus der E-EMS (Versorgung aus ext. 24V PELV Spannungsquelle) an das AS-Interface angeschlossen.

Wenn eine Versorgung aus der externen 24V erfolgen soll, muß ein FK-E Unterteil (AC5003 oder AC5011) gewählt werden.

Werden für die Versorgung der Sensoren in Summe mehr als 100mA benötigt, muß die Versorgung über eine externe 24V PELV Spannungsquelle erfolgen.

Die Umschaltung der Versorgung erfolgt automatisch bei Anlegen der externen 24V Spannung.

Strommessung

Bei allen folgenden Anschlußbelegungen bezieht sich die dargestellte Pinbelegung auf das Analogmodul.

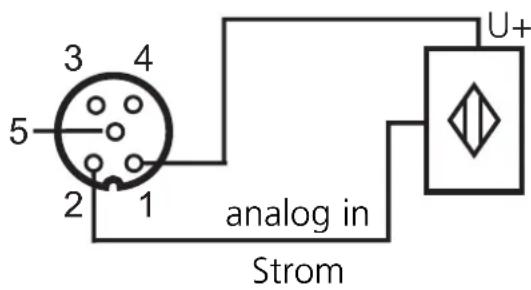

Anschlußbelegung eines 2-Draht-Sensors ohne eigene Versorgung

Pin 1: Sensorversorgung +24V

Pin 2: Al+ Analogeingang

Pin 3: Sensorversorgung 0V

Pin 4: n.c.

Pin 5: Funktionserde

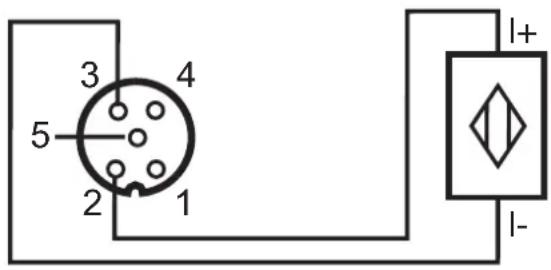

Anschlußbelegung eines 2-Draht-Sensors mit eigener Versorgung

Pin 1: Sensorversorgung +24V

Pin 2: Al+ Analogeingang

Pin 3: Sensorversorgung 0V

Pin 4: n.c.

Pin 5: Funktionserde

3 4 5 2 1 I+ I-

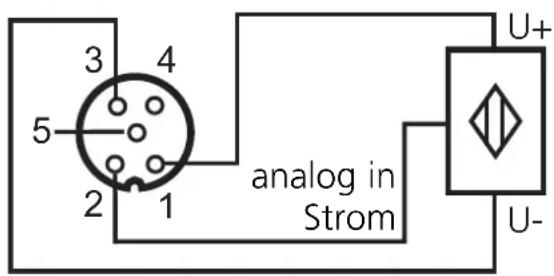

Anschlußbelegung eines 3-Draht-Sensors ohne eigene Versorgung

Pin 1: Sensorversorgung

Pin 2: Al+ Analogeingang

Pin 3: Sensorversorgung 0V

Pin 4: n.c.

Pin 5: Funktionserde

Parametrierung der Analogmodule

Parameterbit	Bezeichnung	Beschreibung
P0		1 2-/3-Leiter Betrieb
P1, P2	Kanalfreigabe	P1	P2	Kanal1	Kanal2	Kanal3	Kanal4
		0	0	ein	aus	aus	aus
		0	1	ein	ein	aus	aus
		1	0	ein	ein	ein	aus
		1	1	ein	ein	ein	ein
P3	Peripheriefehler	1 Peripheriefehleranzeige aktiv
		0 Peripheriefehleranzeige nicht aktiv

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs:

• LED gelb Al-1...Al aus: kein Sensor angeschlossen
(mindestens eine LED blinkt, da über das Parameterbit P1/P2 (Kanalfreigabe) nicht alle Kanäle deaktiviert werden können
• LED gelb AI-1...AI-4 an: Analoges Signal im Messbereich
• LED gelb AI-1...AI-4 blinkt: Analoges Signal außerhalb des Messbereichs bzw. kein Sensor angeschlossen
• LED grün PWR an: AS-i Spannung liegt an
• LED grün AUX an: Externe 24V-Spannung liegt an
• LED rot FAULT an: AS-i Kommunikationsfehler
• LED rot FAULT blinkt: Peripheriefehler*

* Peripheriefehler

Ein Peripheriefehler wird angezeigt:

• wenn mindestens eines der analogen Signale außerhalb des Wertebereiches ist
• wenn an mindestens einem analogen Kanal nichts angeschlossen ist, obwohl der entsprechende Kanal freigegeben ist

Messbereich der Analogeingangsmodule

Die Meßbereiche und deren Bedeutung entnehmen Sie bitte den folgenden Tabellen:

Analogeingangsmodul 4 ... 20mA

Bereich4 ... 20mA	Einheitendez.	Einheitenhex.	LED AI1...AI4Analog	Bedeutung
< 1mA 32767	7FFF blinkt Drahtbruch
1mA ... 3,999mA	1000 ... 3999	03E8 ... 0F9F	an	Untersteuerungs-bereich
4mA ... 20mA	4000 ... 20000 0FA0 ... 4E20 an Nennbereich
20,001mA ...23mA	20001 ... 23000	4E21 ... 59D8	an	Übersteuerungs-bereich
>23mA	32767	7FFF	blinkt	Überlauf

Übertragungszeit der Analogwerte

Die Übertragungszeit der Analogwerte hängt einerseits von der Wandlungszeit der analogen Signale in digitale Signale im AS-i Modul und andererseits von der Übertragungszeit über das AS-Interface ab.

Beispielrechnung: Übertragungszeit von 2 Analogkanälen

Die Wandlungszeit für 2 analoge Eingangssignale in digitale Signale beträgt 120ms. Die Übertragungszeit der 2 16-Bit-Werte über das AS-Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert. Bei einer Zykluszeit von 5ms pro AS-i Zyklus ergibt sich somit eine Übertragungszeit über das AS-Interface von 2 x 7 x 5ms = 70ms.

Die gesamte Übertragungszeit beträgt somit im Idealfall zur Übertragung von 2 Analogwerten 120ms (Wandlungszeit) + 70ms (Übertragungszeit) = 190ms.

Beispielrechnung: Übertragungszeit von 4 Analogkanälen

Die Wandlungszeit für 4 analoge Eingangssignale in digitale Signale beträgt 240ms. Die Übertragungszeit der 4 16-Bit-Werte über das AS-Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert. Bei einer Zykluszeit von 5ms pro AS-i Zyklus ergibt sich somit eine Übertragungszeit über das AS-Interface von 4 x 7 x 5ms = 140ms.

Die gesamte Übertragungszeit beträgt somit im Idealfall zur Übertragung von 4 Analogwerten 240ms (Wandlungszeit) + 140ms (Übertragungszeit) = 380ms.
