Type de produit	Module électronique AS-i esclave
Marque	IFM
Modèle	AC2611
Alimentation	24 V ±20% via réseau AS-i ou externe PELV
Consommation maximale	60 mA
Type de sortie	Courant ou tension configurable (P0)
Plage de mesure tension	0...10 V
Plage de mesure courant	0...20 mA ou 4...20 mA
Résolution	6, 9, 12 ou 15 bits
Temps d'acquisition	< 28 ms
Nombre max de modules par maître	31
Résistance de charge min sortie tension	> 10 kΩ
Résistance de charge max sortie courant	< 500 Ω
Fonction rampe	Activable/désactivable par paramètre P2
Transmission	Simple ou double (paramètre P3)
Indicateurs LED	Alimentation AS-i (verte), alimentation auxiliaire (verte), défaut interne (rouge), défaut sortie (rouge)
Adressage	Adresse libre 1 à 31 (par défaut 0)
Montage	Rail 35 mm ou bâti (accessoire E70119)
Isolation galvanique	Jusqu'à 500 V par rapport au système AS-i
Protection	PELV
Accessoires	Afficheur LCD E70127, unité d'adressage

FOIRE AUX QUESTIONS - AC2611 IFM

Comment configurer la sortie en tension ou courant ?

La configuration se fait via le bit de paramétrage P0. Mettre P0 à 1 pour une sortie tension (0...10 V) ou à 0 pour une sortie courant (0/4...20 mA). Les shunts (8) doivent être positionnés en conséquence.

Quelle est la résolution des valeurs analogiques ?

La résolution est configurable en 6, 9, 12 ou 15 bits. Elle est définie par le choix du maître AS-i et du bloc fonctionnel utilisé.

Comment adresser le module AC2611 ?

Raccordez une unité d'adressage aux bornes A+ (brun) et A- (bleu) via un connecteur à câble. Retirez le shunt d'adressage (4) et affectez une adresse libre entre 1 et 31. L'adresse par défaut est 0.

Que signifient les LED sur le module ?

LED verte (1) : alimentation AS-i OK. LED rouge (3) allumée : défaut interne (ex. erreur de calcul). LED rouge (3) clignote : paramétrage en cours. LED verte (6) : alimentation auxiliaire 24V OK. LED rouge (7) : défaut de sortie.

Comment alimenter le module ?

Le module peut être alimenté via le réseau AS-i (24V ±20%, max 60 mA) ou via une alimentation externe 24V ±20% PELV. La sélection se fait par des shunts (5) : mis en position pour alimentation via AS-i, absents pour alimentation externe.

Puis-je utiliser une alimentation externe ?

Oui, vous pouvez utiliser une alimentation externe 24V ±20% de type PELV. Dans ce cas, les shunts (5) doivent être absents. L'isolation galvanique par rapport au système AS-i est valable jusqu'à 500V.

Qu'est-ce que la fonction rampe ?

La fonction rampe permet une variation progressive de la valeur de sortie. Elle est activée ou désactivée via le bit de paramétrage P2 (1 = désactivée par défaut, 0 = activée).

Comment raccorder l'actionneur ?

Ne jamais raccorder l'actionneur à la terre. Utilisez une alimentation PELV si externe. Suivez les schémas de la notice selon le type de sortie (courant ou tension) et l'alimentation (AS-i ou externe). Les shunts doivent être retirés ou mis en position hors tension.

Quels accessoires sont disponibles pour l'AC2611 ?

Un afficheur LCD (réf. E70127) permet d'afficher la valeur mesurée indépendamment de la communication AS-i. Un kit de montage sur bâti (E70119) est disponible. Une unité d'adressage est nécessaire pour configurer l'adresse.

Que faire si la LED rouge (3) est allumée ?

La LED rouge (3) allumée indique un défaut interne, par exemple une erreur de calcul. Vérifiez le paramétrage et l'alimentation. Si le problème persiste, consultez la notice complète ou contactez le support technique.

MODE D'EMPLOI AC2611 IFM

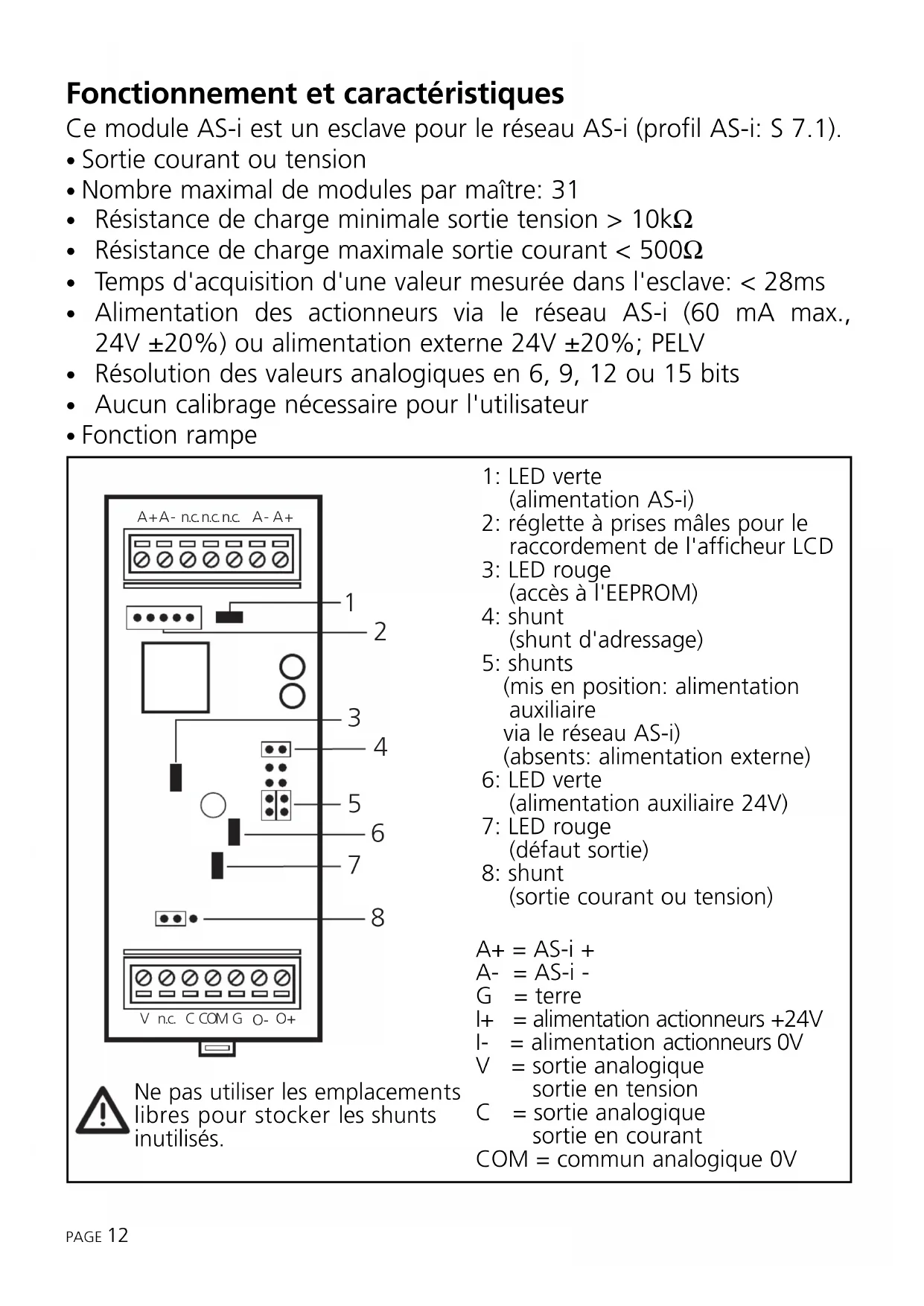

Fonctionnement et caractéristiques

Ce module AS-i est un esclave pour le réseau AS-i (profil AS-i: S 7.1).

Sortie courant ou tension - Nombre maximal de modules par maître: 31 - Résistance de charge minimale sortie tension >10k - Résistance de charge maximale sortie courant < 500 - Temps d'acquisition d'une valeur mesurée dans l'esclave: < 28ms - Alimentation des actionneurs via le réseau AS-i (60 mA max., 24V ±20%) ou alimentation externe 24V ±20%; PELV - Résolution des valeurs analogiques en 6, 9, 12 ou 15 bits - Aucun calibrage nécessaire pour l'utilisateur - Fonction rampe

Ne pas utiliser les emplacements libres pour stocker les shunts inutilisés.

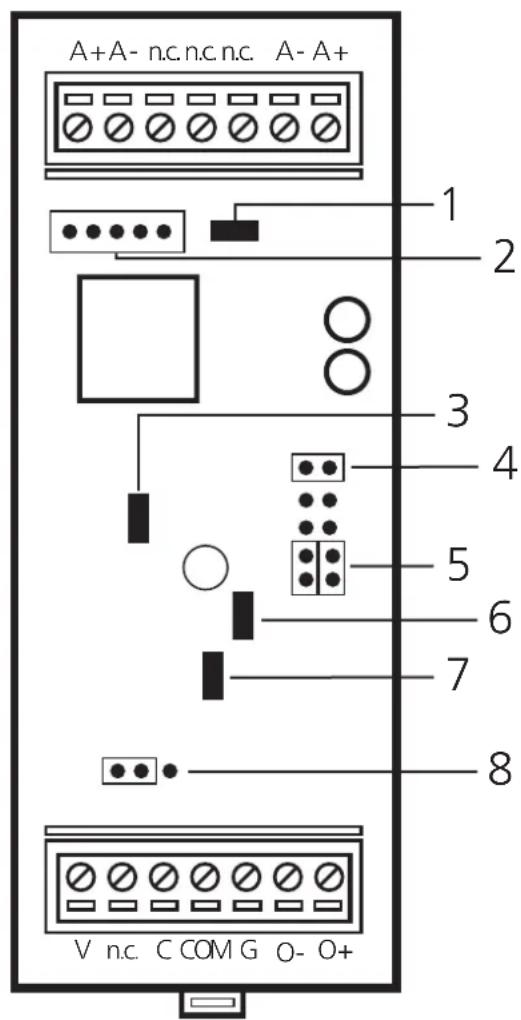

1: LED verte

(alimentation AS-i)

2: réglette à prises mâles pour le raccordement de l'afficheur LCD

3: LED rouge

$$ (a c c e s \text {a} T ^ {\prime} E E P R O M) $$

4: shunt

(shunt d'adresse)

5: shunts

(mis en position : alimentation)

auxiliaire

via le réseau AS-i)

(absents: alimentation externe)

6: LED verte

(alimentation auxiliaire 24V)

7: LED rouge

(défauts sortie)

8: shunt

(sortie courant ou tension)

l+ = alimentation actionneurs +24V

I- = alimentation actionneurs 0V

V = sortie analogue

$$ \text {s o r t i e} $$

C = sortie analogique

$$ s o r t i e \enspace \text {e n} $$

COM = commun analogue 0V

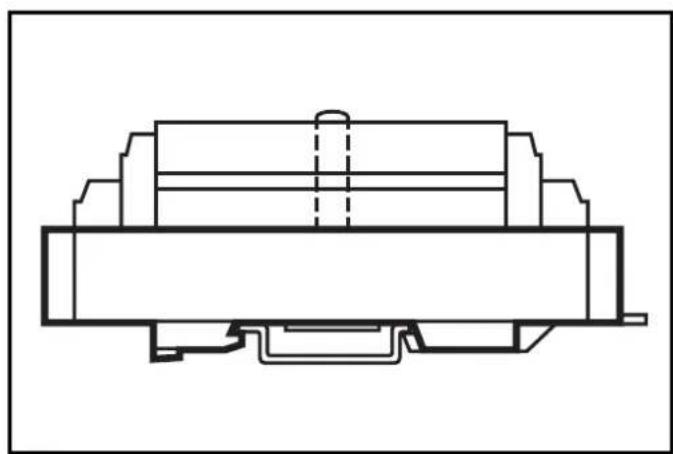

Montage

Montez le module sur un rail 35mm ou directement sur un bâti (accessoires nécessaires E70119).

Raccordement électrique

L'actionneur ne doit jamais être raccordé à la terre! Si un potentiel externe est utilisé, il doit être de type PELV. L'iso1ation galvanique par rapport au système AS-i est valable pour des tensions jusqu'à 500V.

Les shunts ne doivent être mis en position ou retirés que hors tension.

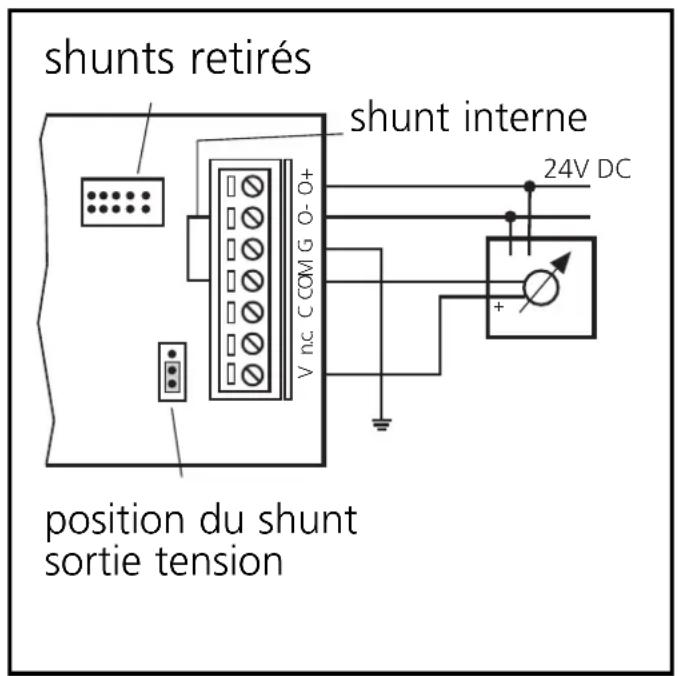

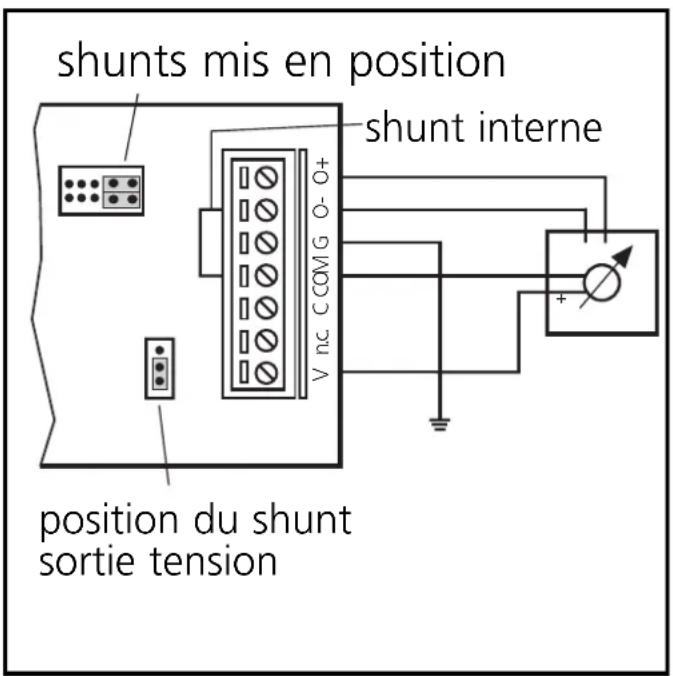

Sortie de tension

Réglage des paramètres

P0 = 1 : sortie tension

P1 = 1: plage de mesure 0... 10V, résolution 0,3mV

ou P1 = 0: plage de mesure 0... 10V, résolution 1mV

Alimentation via AS-i Alimentation externe

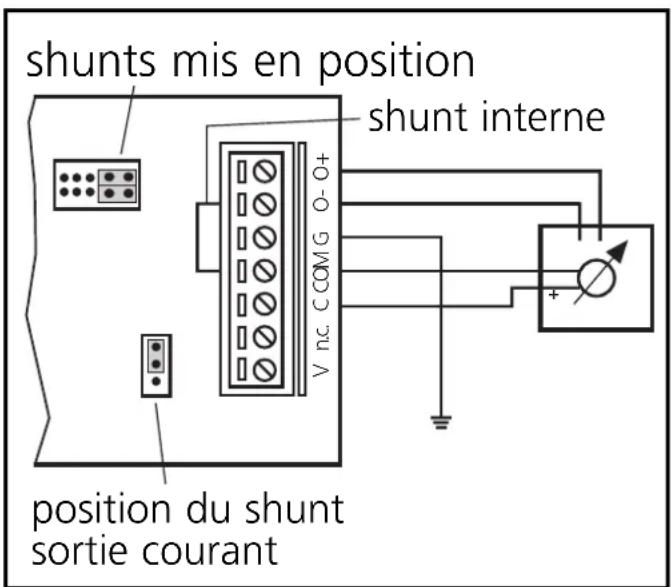

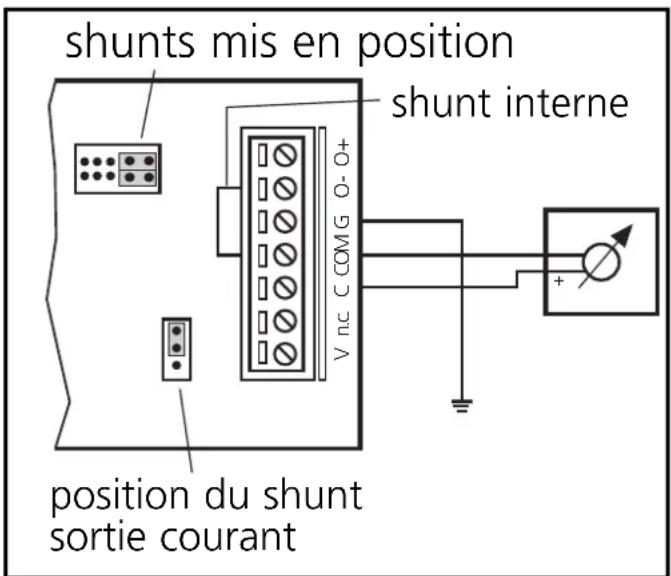

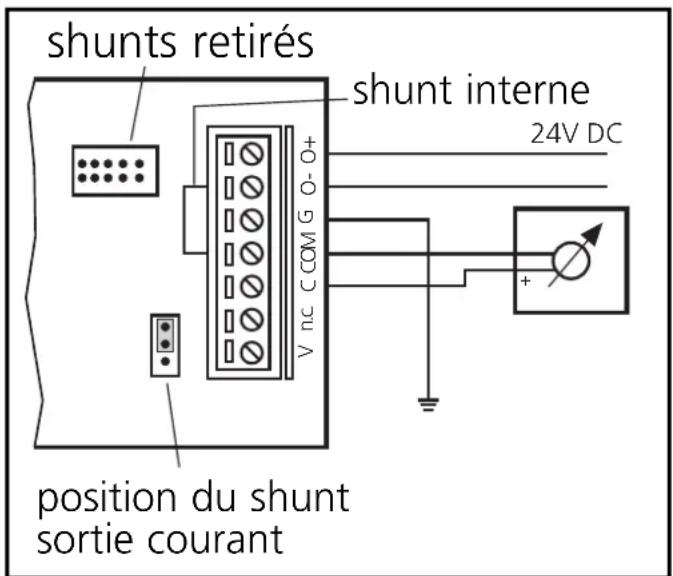

Sortie courant

Réglage des paramètres

P0 = 0 : sortie courant

P1 = 1: plage de mesure 0... 20mA

ou P1 = 0: plage de mesure 4... 20mA

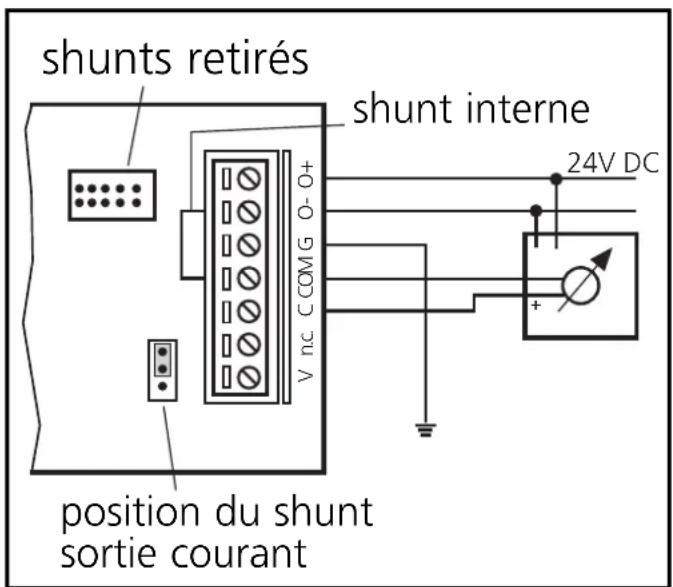

Sortie courant pour actionneurs avec alimentation 24V Alimentation via AS-i Alimentation externe

Sortie courant

Réglage des paramètres

P0 = 0 : sortie courant

P1 = 1: plage de mesure 0... 20mA

ou P1 = 0: plage de mesure 4... 20mA

Actionneurs 2 fils 4... 20 mA sans alimentation intrinsèque

Alimentation via AS-i Alimentation externe

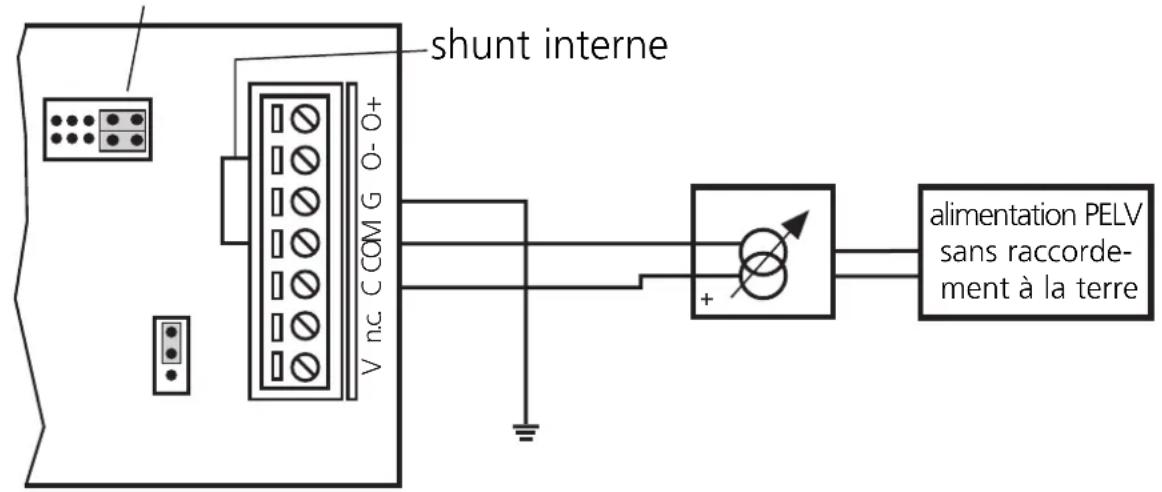

Actionneurs 2 fils 4... 20 mA avec alimentation intrinsèque

shunts mis en position

Paramétrage

Les bits de paramétrage ne doivent pas être changés durant le fonctionnement.

Bit de paramétrage	Type Désignation		Description
P0 sortie signal sortie			1* sortie tension (0...10V) 0 sortie courant (0/ 4...20mA)
P1 sortie plage de mesure			1* 0...20mA (0...7FFF)hex ou 0...10V (0...7FFF)hex 0 4..20mA (0...7FFF)hex ou 0...10V (0...2710)hex
P2 sortie fonction rampe		*	1* désactive 0 active
P3 sortie transmisssion			1* transmission simple 0 transmission double

• réglage sur demande
• réglage par défaut

Après une perturbation, la transmission de valeurs individuelles peut être erronée. Ceci peut être évité grâce à une transmission double qui est activée en mettant le bit de paramétrage P3 à 0.

Adresseage

Raccordez l'unité d'adressage aux bornes A+ et A- avec un connecteur à câble. Retirez le shunt d'adressage et affectez une adresse libre entre 1 et 31 (lors de la livraison l'adresse est 0).

Raccordement des prises mâles du connecteur à câble:

1 = A+/brun, 3 = A-/bleu.

Laissez le shunt d'adressage retiré.

Fonctionnement

La réception des données images de la valeur mesurée est gérée par le programme d'application du système amont. Avec le contrôleur, l'acquisition s'effectue à l'aide d'un bloc fonctionnel spécifique (AC0314). (Si d'autres maîtres sont employés, des blocs fonctionnels relatifs au protocole 7.1 sont nécessaires).

• LED verte (1) allumée : alimentation AS-i o. k.
• LED rouge (3) allumée : défaut interne, par ex. erreur de calcul
• LED rouge (3) clignote: paramétrage en cours
• LED verte (6) allumée: alimentation auxiliaire 24V o. k.
• LED rouge (7) allumée: défaut sortie

Accessoires

Un afficheur LCD est disponible comme accessoire (E70127). La valeur mesurée est indiquée en fonction du réglage sélectionné. L'affichage est indépendant de la communication AS-i, les valeurs après la virgule ne sont pas affichées.
