Produkttyp	AS-i Slave-Elektronikmodul
Marke	IFM
Modell	AC2611
Spannungsversorgung	24 V ±20% über AS-i-Netz oder externe PELV
Max. Stromaufnahme	60 mA
Ausgangstyp	Konfigurierbarer Strom oder Spannung (P0)
Spannungsmessbereich	0...10 V
Strommessbereich	0...20 mA oder 4...20 mA
Auflösung	6, 9, 12 oder 15 Bit
Erfassungszeit	< 28 ms
Max. Anzahl Module pro Master	31
Min. Lastwiderstand Spannungsausgang	> 10 kΩ
Max. Lastwiderstand Stromausgang	< 500 Ω
Rampenfunktion	Aktivierbar/deaktivierbar über Parameter P2
Übertragung	Einfach oder doppelt (Parameter P3)
LED-Anzeigen	AS-i-Spannungsversorgung (grün), Hilfsversorgung (grün), interner Fehler (rot), Ausgangsfehler (rot)
Adressierung	Freie Adresse 1 bis 31 (Standard 0)
Montage	35 mm Tragschiene oder Gehäuse (Zubehör E70119)
Galvanische Trennung	Bis 500 V gegenüber AS-i-System
Schutzart	PELV
Zubehör	LCD-Display E70127, Adressiereinheit

Häufig gestellte Fragen - AC2611 IFM

Wie konfiguriert man den Ausgang als Spannung oder Strom?

Die Konfiguration erfolgt über das Parameterbit P0. Setzen Sie P0 auf 1 für einen Spannungsausgang (0...10 V) oder auf 0 für einen Stromausgang (0/4...20 mA). Die Shunts (8) müssen entsprechend positioniert werden.

Welche Auflösung haben die Analogwerte?

Die Auflösung ist konfigurierbar auf 6, 9, 12 oder 15 Bit. Sie wird durch die Wahl des AS-i-Masters und des verwendeten Funktionsblocks festgelegt.

Wie adressiert man das Modul AC2611?

Schließen Sie eine Adressiereinheit über einen Kabelstecker an die Klemmen A+ (braun) und A- (blau) an. Entfernen Sie den Adressiershunt (4) und weisen Sie eine freie Adresse zwischen 1 und 31 zu. Die Standardadresse ist 0.

Was bedeuten die LEDs auf dem Modul?

Grüne LED (1): AS-i-Spannungsversorgung OK. Rote LED (3) leuchtet: interner Fehler (z. B. Rechenfehler). Rote LED (3) blinkt: Parametrierung läuft. Grüne LED (6): Hilfsspannungsversorgung 24 V OK. Rote LED (7): Ausgangsfehler.

Wie wird das Modul mit Spannung versorgt?

Das Modul kann über das AS-i-Netz (24 V ±20 %, max. 60 mA) oder über eine externe 24-V-PELV-Spannungsversorgung versorgt werden. Die Auswahl erfolgt über Shunts (5): eingebaut für Versorgung über AS-i, nicht eingebaut für externe Versorgung.

Kann ich eine externe Spannungsversorgung verwenden?

Ja, Sie können eine externe 24-V-PELV-Spannungsversorgung verwenden. In diesem Fall müssen die Shunts (5) nicht eingebaut sein. Die galvanische Trennung zum AS-i-System gilt bis 500 V.

Was ist die Rampenfunktion?

Die Rampenfunktion ermöglicht eine allmähliche Änderung des Ausgangswerts. Sie wird über das Parameterbit P2 aktiviert oder deaktiviert (1 = standardmäßig deaktiviert, 0 = aktiviert).

Wie wird der Aktor angeschlossen?

Schließen Sie den Aktor niemals an Erde an. Verwenden Sie eine PELV-Spannungsversorgung, wenn extern. Befolgen Sie die Schaltpläne in der Anleitung je nach Ausgangstyp (Strom oder Spannung) und Versorgung (AS-i oder extern). Die Shunts müssen im spannungslosen Zustand entfernt oder gesetzt werden.

Welches Zubehör ist für den AC2611 erhältlich?

Ein LCD-Display (Art.-Nr. E70127) ermöglicht die Anzeige des Messwerts unabhängig von der AS-i-Kommunikation. Ein Montagesatz für Gehäuse (E70119) ist erhältlich. Eine Adressiereinheit ist zur Konfiguration der Adresse erforderlich.

Was tun, wenn die rote LED (3) leuchtet?

Die leuchtende rote LED (3) zeigt einen internen Fehler an, z. B. einen Rechenfehler. Überprüfen Sie die Parametrierung und die Spannungsversorgung. Wenn das Problem weiterhin besteht, lesen Sie die vollständige Anleitung oder wenden Sie sich an den technischen Support.

BEDIENUNGSANLEITUNG AC2611 IFM

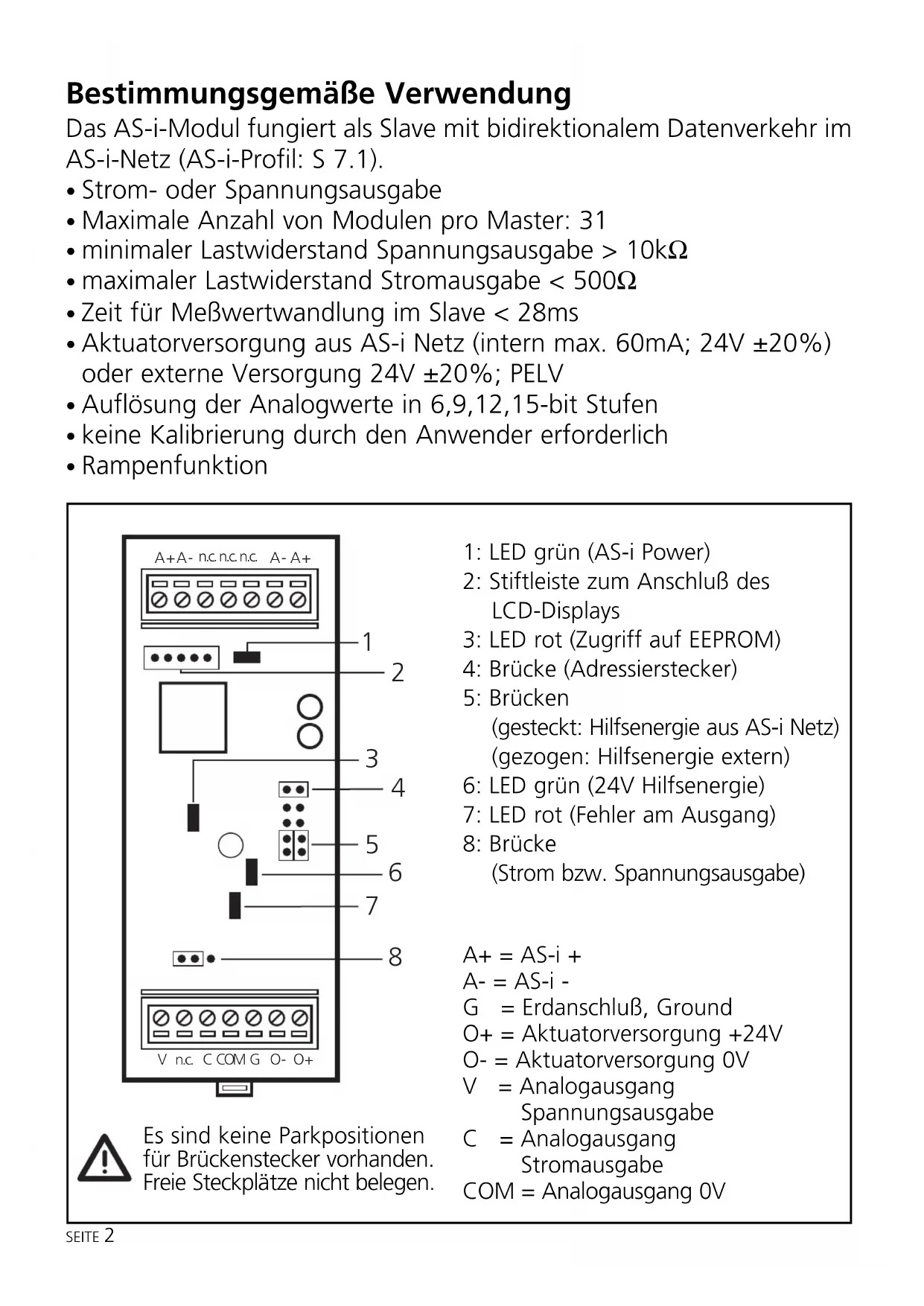

Bestimmungsgemäß Verwendung

Das AS-i-Modul fungiert als Slave mit bidirektionalem Datenverkehr im AS-i-Netz (AS-i-Profil: S 7.1).

• Strom- oder Spannungsausgabe
• Maximale Anzahl von Modulen pro Master: 31
• minimaler Lastwiderstand Spannungsausgabe >10k
• maximaler Lastwiderstand Stromausgabe < 500
• Zeit für Meßwertwandlung im Slave < 28ms
• Aktuatorversorgung aus AS-i Netz (intern max. 60mA; 24V ±20%) oder externe Versorgung 24V ±20%; PELV
• Auflösung der Analogwerte in 6,9,12,15-bit Stufen
• keine Kalibrierung durch den Anwender erforderlich
  Rampenfunktion

Es sind keine Parkpositionen für Brückenstecker vorhanden. Freie Steckpläte nicht belegen.

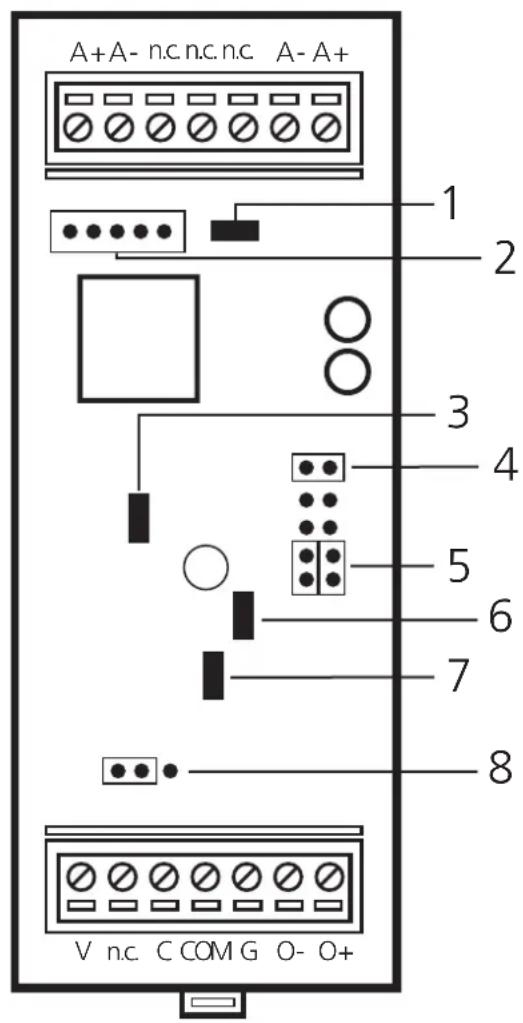

1:LED grun (AS-i Power)
2: Stiftleiste zum Anschluß des LCD-Displays

3: LED rot (Zugriff auf EEPROM)
4: Brücke (Adressierstecker)
5: Brücken (gesteckt: Hilfsnergie aus AS-i Netz) (gezogen: Hilfsnergie extern)
6: LED grün (24V Hilfsnergie)
7: LED rot (Fehler am Ausgang)
8: Brücke (Strom bzw. Spannungsausgabe)

$$ \begin{array}{l} A + = A S - i + \ A - = A S - i - \ G = \text {E r d a n s c h l u B}, \text {G r o u n d} \ O + = \text {A k t u a t o r v e r s o r g u n g} + 2 4 V \ 0 - = \text {A k t u a t o r v e r s o r g u n g} 0 V \ \begin{array}{c} V = \text {A n a l o g a u s g a n g} \ \text {S p a n n u n g s a u s g a b e} \end{array} \ \begin{array}{c} C = \text {A n a l o g a u s g a n g} \ \text {S t r o m a u s g a b e} \end{array} \ \mathrm {C O M} = \text {A n a l o g a u s g a n g} 0 \mathrm {V} \ \end{array} $$

Montage

Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen Sie es auf einer Montageunterlage (Zubehörteile erforderlich E70119).

Elektrischer Anschluß

Der Aktuator muß grundsätzlich erdfrei sein!

Wird ein externes Potential verwendet, muß die Spannung nach PELV sein. Die Potentialtrennung zum AS-i - System ist für 500V ausgelegt.

Brücken)dürfen nur in spannungslosem Zustand gesteckt bzw. gezogen werden.

Spannungsausgabe

Parameteinstellung:

P0 = 1: Spannungsausgabe

P1 = 1: Meßbereich 0 ... 10V, Auflösung 0,3mV

oder P1 = 0: Meßbereich 0 ... 10V, Auflösung 1mV

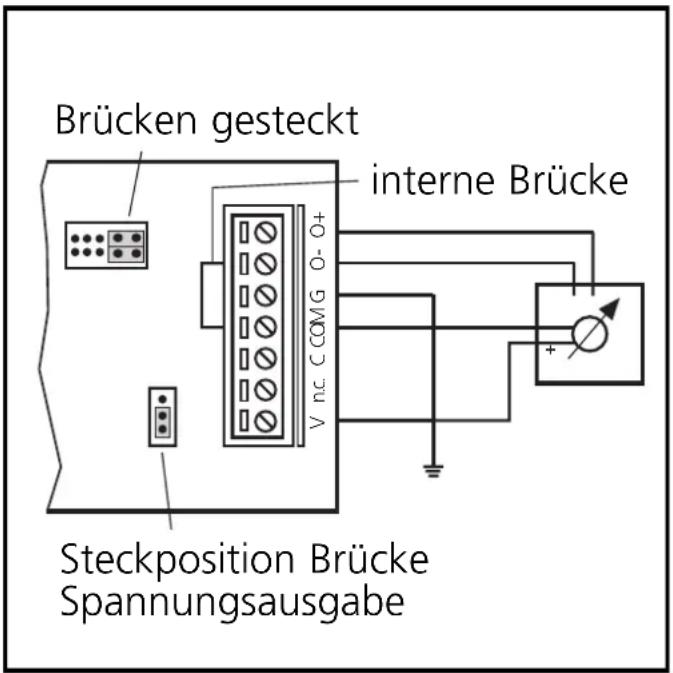

Versorgung über AS-i

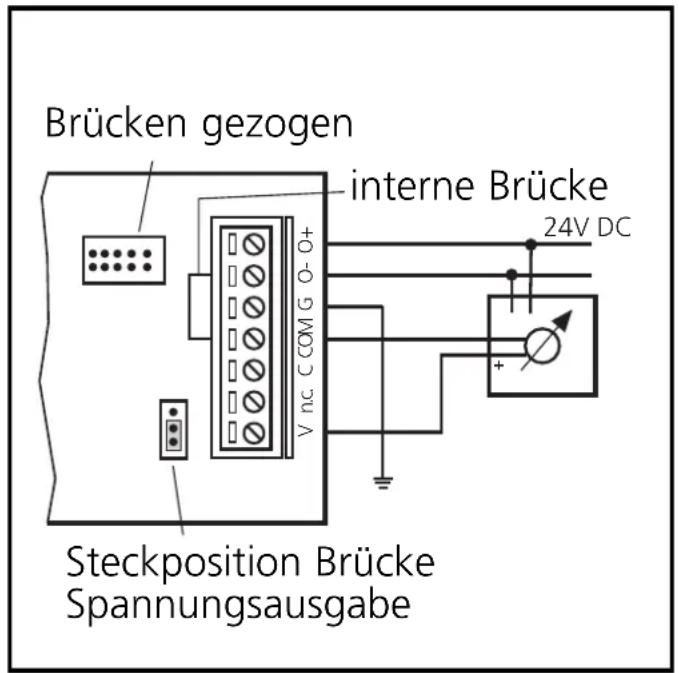

Versorgung extern

Stromausgabe

Parameteinstellung:

$$ P O = 0: \text {S t r o m a u s g a b e} $$

$$ P 1 = 1: \text {M e B e r e i c h} 0 \dots 2 0 \mathrm {m A} $$

$$ \mathrm {o d e r} \mathrm {P 1} = 0: \text {M e B b e r e i c h} 4 \dots 2 0 \mathrm {m A} $$

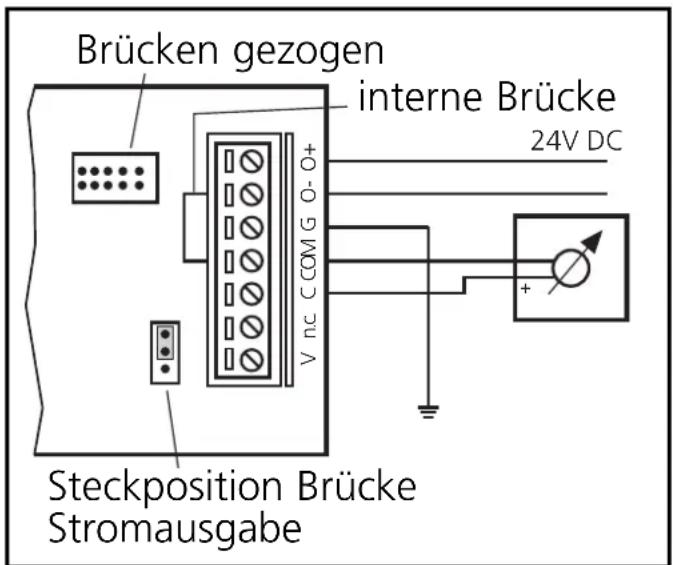

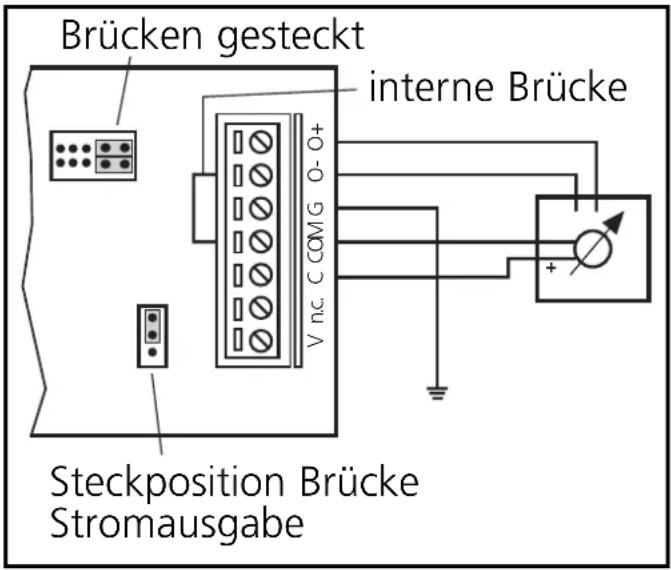

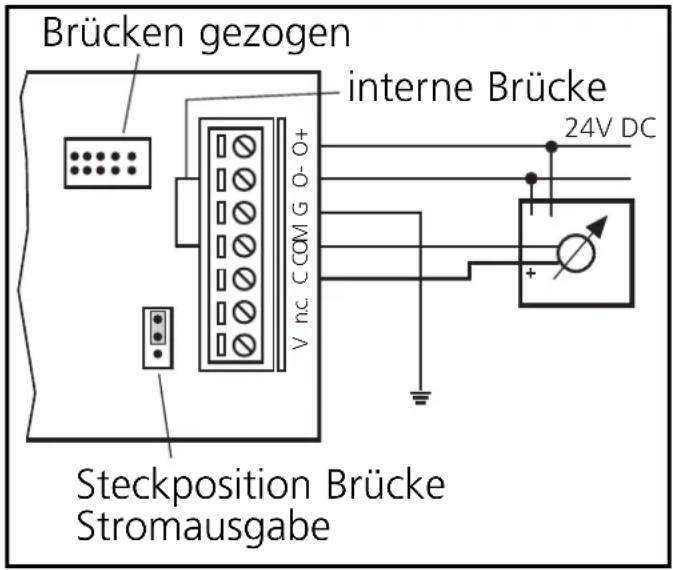

Stromausgabe für Stromsenken mit 24V-Versorgung

Versorgung über AS-i

Versorgung extern

Stromausgabe

Parameteinstellung:

$$ P O = 0: \text {S t r o m a u s g a b e} $$

$$ P 1 = 1: \text {M e B e r e i c h} 0 \dots 2 0 \mathrm {m A} $$

$$ \mathrm {o d e r} \mathrm {P 1} = 0: \text {M e B b e r e i c h} 4 \dots 2 0 \mathrm {m A} $$

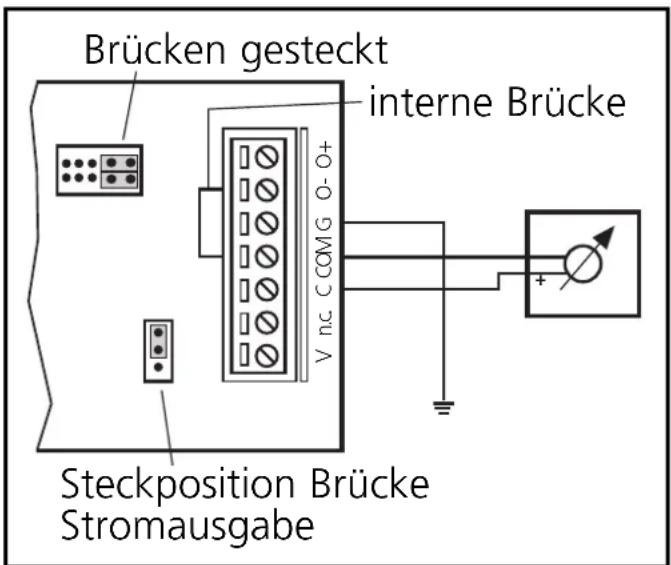

Zweileiterstromsenken 4 ... 20mA ohne eigene Versorgung
Versorgung über AS-i Versorgung extern

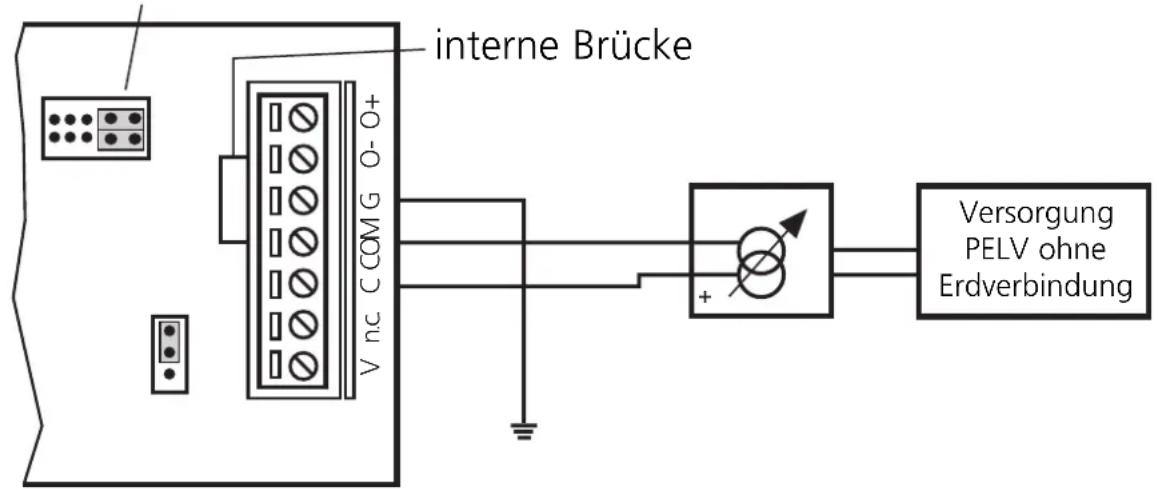

Zweileiterstromsenken 4 ... 20mA mit eigener Versorgung

Brücken gesteckt

Parametrierung

Die Parameterbits dürfen nicht im laufenden Betrieb geändert werden.

Parameterbit	Typ Bezeichnung	Beschreibung
P0 Ausgang	Ausgangssignal	1* Spannungsausgabe (0 ... 10V)0 Stromausgabe (0/4 ... 20mA)
P1 Ausgang	Meßbereich	1* 0...20mA (0...7FFF)hex od. 0...10V (0...7FFF)hex0 4..20mA (0...7FFF)hex od. 0..10V (0...2710)hex
P2 Ausgang	Rampenfungtion	1* Aus0 Ein
P3 Ausgang	Datumübertragung	1* Einfache Übertragung0 Doppelte Übertragung
	* Einstellung aufAnfrage	* Defaultstellung

Nach einer Störung konnen einzeln Werte falsch übertragen werden. Dies konnen Sie durch doppelte Übertragung der Ausgabewerte verhindern. Setzen Sie dazu das Parameterbit P3 auf 0.

Adressierung

Verbinden Sie mit einem Kabelstecker das Adressiergerät mit den Klemmen A+ und A-. Ziehen Sie den Adressierstecker und vergehen Sie eine frei Adresse zwischen 1 und 31 (Auslieferungs-adresse ist 0). Pinbelegung eines Kabelsteckers: 1 = A + / braun ; 3 = A - / blau Lassen Sie den Adressierstecker gezogen.

Betrieb

Die Datenübertragung/Abbildung des Meßwerts im Host wird durch das Anwenderprogramm gesteuert. Die Auswertung erfolgt durch Verwendung eines entsprechenden Funktionsbausteins (AC0314) mit dem Controller. (Bei Verwendung anderer Master benötigen Sie Funktionsbausteine zum Protokoll 7.1).

• LED grün (1) (Power) leuchtet: AS-i - Spannungsvorsorgung o. k.
• LED rot (3) leuchtet: internet Fehler, z. B. Summenfehler
• LED rot (3) blinkt: Speichereinstellungen werden geladen
• LED grün (6) leuchtet: 24V Hilfsnergie o. k.
• LED rot (7) leuchtet: Fehler am Ausgang

Zubehör

Als Zubehör ist eine Anzeige-Platine erhältlich (E70127).

Der Meßwert wird entsprechend der gewählten Einstellung angezeigt. Die Anzeige erfolgt unabhängig von der AS-i - Kommunikation, der Wert wird darauf abgerundet.
