TO6872814 - Machine de soudure Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Machine de soudure Toolcraft TO6872814
Type de soudure	Soudure à l'arc
Puissance	Non spécifiée
Tension d'alimentation	Non spécifiée
Poids	Non spécifié
Dimensions	Non spécifiées
Utilisation	Idéale pour les travaux de soudure domestiques et professionnels
Maintenance	Vérifier régulièrement les connexions et nettoyer les buses
Réparation	Consulter le service après-vente pour les pièces de rechange
Sécurité	Utiliser des équipements de protection individuelle (gants, masque, lunettes)
Informations Générales	Vérifier la compatibilité avec les matériaux à souder avant l'achat

FOIRE AUX QUESTIONS - TO6872814 Toolcraft

Comment puis-je régler la température de ma machine de soudure Toolcraft TO6872814 ?

Pour régler la température, utilisez le bouton de réglage situé sur le panneau de contrôle. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si ma machine de soudure ne chauffe pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le réglage de la température est suffisamment élevé. Si le problème persiste, contactez le service client.

Comment changer la buse de la machine de soudure Toolcraft TO6872814 ?

Pour changer la buse, dévissez-la délicatement avec la clé fournie. Remplacez-la par la nouvelle buse et revissez-la fermement. Assurez-vous que la machine est éteinte et débranchée avant de procéder.

Quelle est la durée de vie de l'élément chauffant ?

La durée de vie de l'élément chauffant peut varier en fonction de l'utilisation, mais en général, il peut durer entre 1000 et 2000 heures d'utilisation. Un entretien régulier peut prolonger sa durée de vie.

Comment nettoyer ma machine de soudure après utilisation ?

Après chaque utilisation, débranchez la machine et laissez-la refroidir. Utilisez un chiffon sec pour essuyer l'extérieur et un nettoyant doux pour l'intérieur, en évitant de toucher les composants électriques.

La machine de soudure Toolcraft TO6872814 émet un bruit étrange, que dois-je faire ?

Un bruit étrange peut indiquer un problème mécanique. Éteignez et débranchez la machine, puis vérifiez les pièces mobiles pour tout objet étranger. Si le bruit persiste, contactez le service après-vente.

Puis-je utiliser ma machine de soudure pour des matériaux autres que le métal ?

La machine de soudure Toolcraft TO6872814 est principalement conçue pour souder des métaux. Pour d'autres matériaux, comme le plastique, assurez-vous d'utiliser les réglages appropriés et de consulter le mode d'emploi.

Où puis-je trouver des pièces de rechange pour ma machine de soudure ?

Les pièces de rechange peuvent être commandées auprès du revendeur où vous avez acheté la machine ou directement sur le site web de Toolcraft. Assurez-vous de fournir le numéro de modèle lors de votre commande.

Comment puis-je obtenir de l'aide si ma machine ne fonctionne pas correctement ?

Si vous rencontrez des problèmes, consultez d'abord le manuel d'utilisation pour des conseils de dépannage. Si le problème persiste, contactez le service client de Toolcraft pour obtenir de l'assistance.

MODE D'EMPLOI TO6872814 Toolcraft

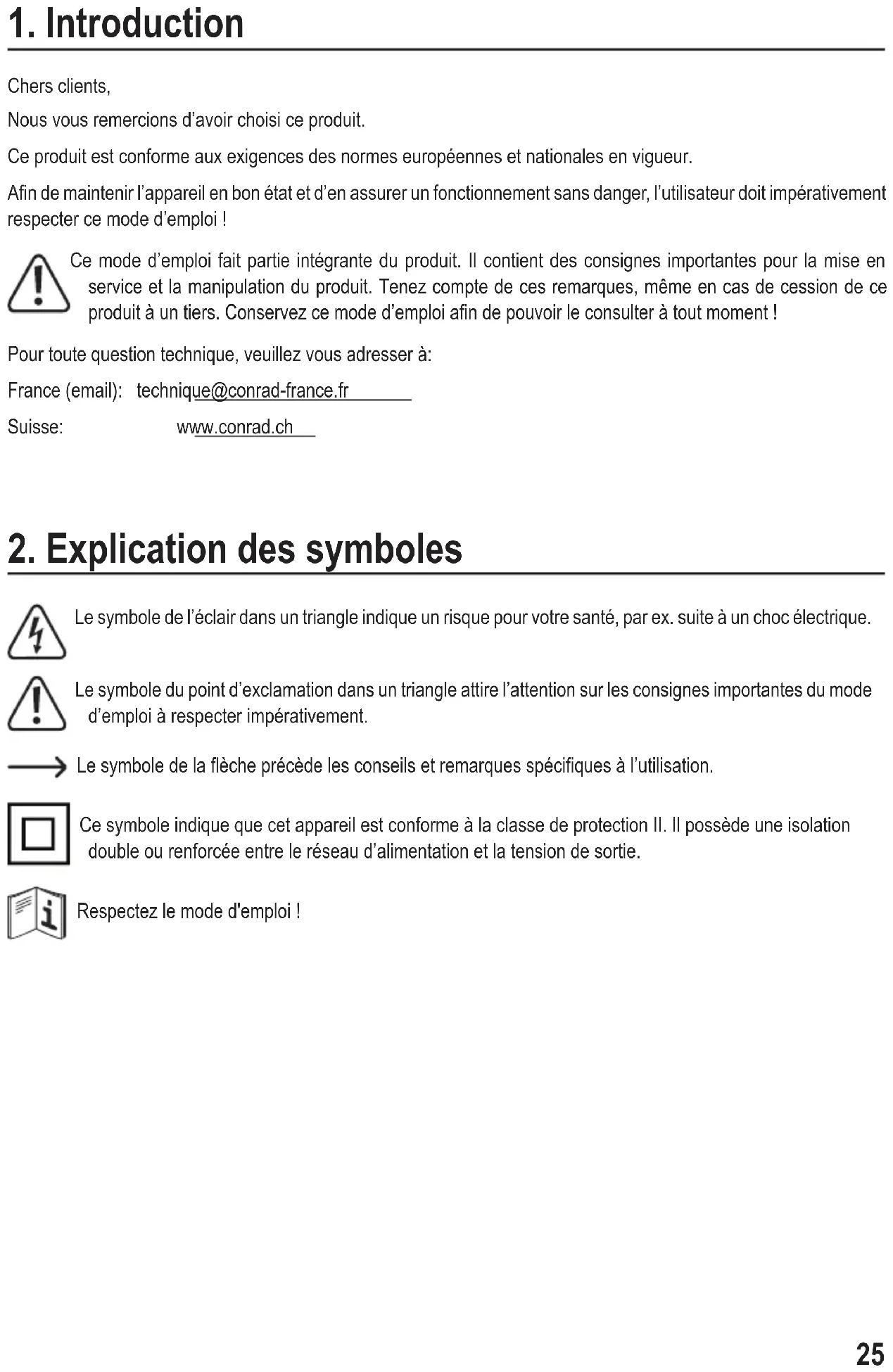

Chers clients, Nous vous remercions d’avoir choisi ce produit. Ce produit est conforme aux exigences des normes européennes et nationales en vigueur. An de maintenir l’appareil en bon état et d’en assurer un fonctionnement sans danger, l’utilisateur doit impérativement respecter ce mode d’emploi ! Ce mode d’emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Tenez compte de ces remarques, même en cas de cession de ce produit à un tiers. Conservez ce mode d’emploi an de pouvoir le consulter à tout moment ! Pour toute question technique, veuillez vous adresser à: France (email): [e-mail] Suisse: www.conrad.ch

2. Explication des symboles

Le symbole de l’éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique. Le symbole du point d’exclamation dans un triangle attire l’attention sur les consignes importantes du mode d’emploi à respecter impérativement. Le symbole de la èche précède les conseils et remarques spéciques à l’utilisation. Ce symbole indique que cet appareil est conforme à la classe de protection II. Il possède une isolation double ou renforcée entre le réseau d’alimentation et la tension de sortie. Respectez le mode d'emploi !26

3. Utilisation prévue

Le produit sert à la décoration de différents matériaux par pyrogravure, comme le bois, le cuir, le liège, les textiles, etc. Avec le produit sont fournis plusieurs outils de gravure correspondant à la température requise : A) pointe pour 650°C, B) pointe pour 600°C, C) pointe pour 689°C et D) pointe pour 630°C. L'alimentation électrique s'effectue via une prise secteur standard. Le produit ne permet pas de travailler sur des pièces sous tension. L’utilisation est uniquement autorisée en intérieur, dans des locaux fermés ; l’utilisation en plein air est interdite. Il convient d'éviter impérativement tout contact avec l'humidité, par ex. dans la salle de bain. Pour des raisons de sécurité et d’homologation, toute transformation et/ou modication du produit est interdite. Si vous utilisez le produit à des ns autres que celles décrites précédemment, vous risquez de l’endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d’emploi et conservez-le. Ne donnez le produit à un tiers qu’accompagné de son mode d’emploi. Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

4. Contenu d’emballage

• Poste de pyrogravure

5. Modes d'emploi actuels

Téléchargez les modes d’emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions disponibles sur le site Internet.

6. Caractéristiques et fonctions

• Convient pour la pyrogravure (sur bois, cuir, feuille de bambou et liège)

• Chauffe rapide à la température de fonctionnement (en 10 s)

• Température variable pour la découpe de différents mousses

• Poignée douce et antidérapante27

7. Consignes de sécurité importantes

• Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, mentales et sensorielles réduites, ou manquant d’expérience et de connaissances, sauf si une personne responsable de leur sécurité leur a donné les instructions nécessaires ou les surveille pendant l’utilisation.

• Les enfants de moins de 3 ans doivent être gardés à distance de l’appareil de sorte qu’ils ne jouent pas avec le produit.

• Les enfants doivent rester sous surveillance an de ne pas jouer avec l’appareil.

• La prudence s'impose lors de l'utilisation du produit, dans le cas contraire, il y a risque d'incendie.

• Soyez prudent lorsque vous utilisez cet appareil dans des endroits où des matériaux inammables sont présents.

• Ne chauffez pas le même endroit sur une pièce pendant une longue période.

• N’utilisez pas le produit dans des locaux ou dans des conditions environnementales défavorables où des gaz inammables, vapeurs ou poussières sont présents ou pourraient être présents. Cela entraînerait un risque d’explosion !

• Notez que l'air chaud peut se diriger vers des matériaux inammables qui ne se trouvent pas dans le champ de vision.

• Éteignez le poste de pyrogravure quand vous avez ni de l’utiliser. Placez le piston de pyrogravure sur son support. Laissez complètement refroidir le piston avant de ranger le produit.

• Ne faites jamais fonctionner le produit sans surveillance.28

8. Consignes de sécurité

Lisez attentivement le mode d’emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non-respect des consignes de sécurité et des instructions d’utilisation de ce mode d’emploi. En outre, la garantie est annulée dans de tels cas. a) Généralités

• Ce produit n’est pas un jouet. Gardez-la hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d’emballage. Cela pourrait constituer un jouet très dangereux pour les enfants.

• Le produit ne doit pas être exposé à des températures extrêmes, à la lumière directe du soleil, à des secousses intenses, à une humidité élevée, à l’eau, à des gaz inammables, à des vapeurs et à des solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité ne peut plus être garantie, cessez d’utiliser le produit et protégez-le contre toute utilisation accidentelle. Une utilisation en toute sécurité n’est plus garantie si le produit : - présente des traces de dommages visibles, - ne fonctionne plus correctement, - a été rangé dans des conditions inadéquates sur une longue durée, ou - a été transporté dans des conditions très rudes. - a été placé près de champs magnétiques puissants, par ex. près de machines ou de haut-parleurs.

• Manipulez le produit avec précaution. Les chocs, les coups et les chutes, même d’une faible hauteur, sufsent pour endommager l’appareil.

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l’appareil.

• Toute opération d’entretien, de réglage ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert. b) Sécurité électrique

• Soyez particulièrement prudent en présence d’enfants. Les enfants ne sont pas à même de reconnaître les dangers pouvant résulter d’une mauvaise manipulation des appareils électriques. Les enfants pourraient par exemple essayer d’introduire des objets dans les orices de l’appareil. Dans le cas contraire, vous courez un danger de mort par électrocution ! Il existe en outre un risque élevé de blessures et de brûlures du fait des surfaces brûlantes !

• Ce produit ne doit en aucun cas être touché ou manipulé avec les mains mouillées. Dans le cas contraire, vous courez un danger de mort par électrocution !29

• Le câble d'alimentation doit être entièrement déroulé lorsque l'appareil fonctionne. Un câble d'alimentation qui n'est pas complètement déroulé peut causer une surchauffe. Risque d'incendie !

• Avant de raccorder l'appareil à la source d'alimentation, vériez que la tension de la source d'alimentation et la tension nominale correspondent aux spécications d'alimentation gurant sur la plaque signalétique de l'appareil.

• L’appareil est conforme à la classe de protection II. Comme source de tension, il convient d’utiliser uniquement une prise de courant conforme avec mise à la terre (230 V/CA, 50 Hz) raccordée au réseau d’alimentation public.

• Ne versez jamais de liquides sur les appareils électriques et ne posez pas d’objets contenant des liquides à côté de l’appareil. Si du liquide ou un objet devait toutefois pénétrer à l’intérieur de l’appareil, mettez d’abord la prise de courant correspondante hors tension (déconnectez par ex. le coupe-circuit automatique) et débranchez ensuite la che de la prise de courant. N’utilisez plus le produit par la suite et conez-le à un atelier spécialisé.

• La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.

• Ne tirez jamais sur le câble pour débrancher la che d’alimentation de la prise de courant ; retirez toujours la che en la saisissant par les surfaces de préhension prévues à cet effet.

• Lorsque l’appareil n’est pas utilisé durant une période prolongée, débranchez-le.

• Pour des raisons de sécurité, débranchez l’appareil en cas d’orage.

• Si le câble d’alimentation est endommagé, ne le touchez pas. Mettez tout d’abord la prise de courant correspondante hors tension (par ex. au moyen du coupe-circuit automatique correspondant) puis retirez avec précaution la che de la prise. N'utilisez en aucun cas le produit avec un câble secteur endommagé.

• Un câble d’alimentation doit être remplacé uniquement par le fabricant, par un atelier agréé ou par une autre personne qualiée an d’éviter tout danger.

• Ne branchez ou débranchez jamais la che secteur avec les mains mouillées.

• Lors de l’installation du câble, veillez à ce qu’il ne soit pas écrasé, plié ou endommagé par des bords coupants.

• Évitez de soumettre le câble d’alimentation aux contraintes thermiques excessives dues à la chaleur ou au froid extrême.

• L’appareil doit impérativement être branché sur une prise correctement mise à la terre.

• L’appareil reste chaud quelque temps après son utilisation. Ne touchez pas le produit à ce moment.

• L'appareil ne doit pas être laissé sans surveillance pendant qu'il fonctionne.

• Attendez que l'appareil ait complètement refroidi avant de le déplacer, de le transporter ou de le ranger.

• Cet appareil est conçu pour fonctionner dans des régions de climat tempéré, pas dans des régions tropicales.

• Placez les câbles de façon à éviter que des personnes ne trébuchent dessus ou n'y restent accrochées. Dans le cas contraire, vous courez un risque de blessures.

• N’allumez jamais l’appareil immédiatement après son passage d’une pièce froide à une pièce chaude. L’eau de condensation qui en résulterait pourrait éventuellement détruire l’appareil. Laissez l’appareil s’acclimater à la température ambiante avant de le brancher et de le mettre en marche. Selon les cas, cela peut prendre plusieurs heures.30 c) Personnes et produit

• Ne placez pas d'objets sur le produit, ne recouvrez jamais le produit, vous courriez un risque d'incendie !

• Ne tapotez pas sur le boîtier du poste à l'aide d'une pointe chauffante, cela endommagerait le piston de pyrogravure (élément chauffant) et le poste.

• N'utilisez jamais les outils (pointes chauffante) pour chauffer des liquides ou faire fondre des matières plastiques.

• En cas de pauses des travaux et de non-utilisation prolongée (stockage par exemple), mettez le produit hors tension ; débranchez la che de secteur de la prise réseau.

• Conservez le produit hors de portée des enfants.

• Le poste de pyrogravure est conçu uniquement pour un usage domestique.

• Dans les installations industrielles, il convient d’observer les directives en matière de prévention des accidents relatives aux installations et aux matériels électriques prescrites par les associations professionnelles. d) Sécurité au travail

• Maintenez votre poste de travail et le support de travail résistant à la chaleur propre et bien rangé.

• Travaillez uniquement avec un éclairage sufsant sur le lieu de travail.

• Portez des vêtements de protection appropriés (gant et, le cas échéant, des lunettes de protection) pendant les travaux.

• Placez toujours le piston de pyrogravure chaud dans le support lorsque vous n'en avez pas besoin.

• Une utilisation inappropriée du piston de pyrogravure peut entraîner un risque d'incendie. N'utilisez pas l'appareil dans des endroits contenant des matériaux inammables ou dans des atmosphères explosibles.

• N'utilisez pas l'appareil à l'extérieur.

• Ne plongez pas le produit dans des liquides de quelque nature que ce soit.

• Ne laissez pas le poste sans surveillance lorsqu'il est allumé. Tenez les enfants à l'écart lorsqu'il fonctionne.

• Soyez particulièrement prudent lorsque vous utilisez le piston de pyrogravure à proximité de matériaux inammables. Travaillez uniquement dans des locaux bien aérés.

• Soyez particulièrement prudent lorsque vous utilisez le piston à proximité de matériaux inammables.

• L'ouverture du boîtier n'est pas autorisée.31

9. Éléments de fonctionnement

1 Logement de l'outil (du piston de pyrogravure) 2 Voyant à LED 3 Thermostat rotatif 4 Schéma du boîtier 5 Câble d'alimentation (caché, non représenté) 6 Interrupteur d'alimentation ((I = MARCHE / 0 = ARRÊT) (caché, non représenté) 7 Rainure de retenue pour support 8 Support 9 Tournevis (cruciforme)

• Déballez le poste de pyrogravure et vériez l'absence d'endommagement des pièces. Des pièces endommagées ne doivent pas être mises en service.

• Placez le poste de pyrogravure sur une surface stable et résistante à la chaleur. Veillez à ce que le poste de pyrogravure soit placé sur un support thermo-résistant et ignifuge. a) Montage de l'outil

• Enlevez le support de la partie inférieure du poste.

• Insérez le support dans l'une des rainures de retenue du support (7), sur les côtés du poste de pyrogravure, comme c'est le plus pratique pour vous. Pour les droitiers, il est préférable de choisir le côté droit, et l'autre pour les gauchers. Vous pouvez ainsi poser le piston de pyrogravure rapidement et en toute sécurité.32

• Choisissez l'une des pointes chauffantes pour votre travail.

• Desserrez les vis du logement de la pointe chauffante (1) à l'aide du tournevis cruciforme fourni (9) jusqu'à ce que vous puissiez insérer les pointes chauffante des deux côtés.

• A l'aide du tournevis, revissez toutes les vis des deux côtés avec la même force pour xer correctement la pointe chauffante.

• Placez le piston de pyrogravure sur le support. b) Mise sous/hors tension

• Raccordez la che de réseau du câble d'alimentation (5) à une prise de courant sous tension.

• Allumez le poste de pyrogravure à l'aide de l'interrupteur d'alimentation (6) situé à l'arrière (I = MARCHE / 0 = ARRÊT).

• La LED de fonctionnement (2) s'allume pour indiquer l'état de fonctionnement du poste de pyrogravure.

• Réglez la température de l'outil souhaitée en tournant le bouton de régulation de la température (3). La rotation du bouton de régulation de la température dans le sens des aiguilles d'une montre augmente la température. La rotation du bouton de régulation de la température dans le sens inverse des aiguilles d'une montre la réduit.

• Contrôlez la température réglée. La température peut être ajustée sur une plage de 160 à 670 °C. Vous pouvez commencer à travailler lorsque la température nécessaire et réglée est atteinte. Il faut environ 15 à 30 secondes pour que le piston atteigne sa température de fonctionnement.

• Le poste de pyrogravure maintient la dernière température réglée. La température réglée en dernier est conservée après la remise en marche.

• Testez la température de la pointe chauffante jusqu'à ce qu'elle soit sufsamment élevée mais pas trop, pour le matériau à travailler. Il est recommandé de commencer la chauffe avec une température basse, de patienter jusqu'à ce qu'elle soit atteinte, puis de corriger le réglage de la température vers le haut jusqu'à ce que la température de fonctionnement souhaitée soit atteinte.

• Pour éteindre le poste de pyrogravure et le piston hors service après les travaux, éteignez-le au niveau de l'interrupteur d'alimentation (6) (0 = ARRÊT) avant de débrancher la che d'alimentation. c) Instructions de travail

• Si vous avez encore peu ou pas d'expérience en pyrogravure, exercez-vous sur des morceaux de bois avant de commencer à travailler.

• Si vous devez changer la pointe de pyrogravure pendant les travaux, tournez le bouton de réglage de la température en position zéro.

• Desserrez les vis de raccordement du logement de l'outil à l'aide du tournevis cruciforme.

• Retirez la pointe chauffante à l'aide d'une pince pour éviter les brûlures dues à une pointe trop chaude.

• Insérez ensuite la nouvelle pointe chauffante et serrez les vis sur les pinces à l'aide du tournevis. Lisez également la section « a) Montage de l'outil ».

• Après utilisation, éteignez toujours l'appareil et retirez la che d'alimentation.33

11. Entretien et nettoyage

N'utilisez en aucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et provoquer des dysfonctionnements.

• Le poste de pyrogravure ne nécessite aucune maintenance de votre part.

• Des opérations d’entretien ou des réparations supplémentaires ne sont autorisées que si elles sont effectuées par un technicien ou un atelier spécialisé. N’essayez en aucun cas d’ouvrir ou de démonter le boîtier de l’appareil ; celui-ci ne contient aucune pièce pouvant être réparée par l’utilisateur.

• Ne plongez pas l'appareil dans de l'eau pour le nettoyer.

• Pour nettoyer la surface extérieure du produit, utilisez un chiffon légèrement humide et non pelucheux. Vous pouvez facilement enlever les poussières au moyen d'un pinceau à long poils doux et propres et d'un aspirateur. Utilisez seulement un peu d’eau.

• Éteignez et débranchez le poste de pyrogravure de la tension du réseau avant de le nettoyer. Débranchez pour ce faire la che d'alimentation de la prise de courant. Attendez que l'appareil refroidisse. Laissez ensuite le piston de pyrogravure et le poste de pyrogravure refroidir complètement.

• Pour nettoyer les outils, vissez-les sur le produit et allumez le produit.

• Nettoyez soigneusement l'outil chaud à l'aide d'une éponge humide et résistante au feu avant de le ranger.

• N'utilisez ni brosse en métal, ni papier de verre, pour nettoyer les outils.

• Laissez le produit refroidir complètement avant de le ranger.

12. Élimination des déchets

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la n de son cycle de vie. Tout détenteur d‘appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs naux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l‘appareil usagé, ainsi que les lampes qui peuvent être enlevées de l‘appareil usagé sans être détruites, avant de le remettre à un point de collecte. Les distributeurs d‘équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d‘informations sur notre site Internet) :

• dans les centres de collecte créés par Conrad

• dans les points de collecte des organismes de droit public chargés de l‘élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG) L‘utilisateur nal est responsable de l‘effacement des données personnelles sur l‘équipement usagé à mettre au rebut. Veuillez noter que dans les pays autres que l‘Allemagne, d‘autres obligations peuvent s‘appliquer pour la remise et le recyclage des appareils usagés.34

13. Données techniques
