TO6872814 - Lasapparaat Toolcraft - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING TO6872814 Toolcraft

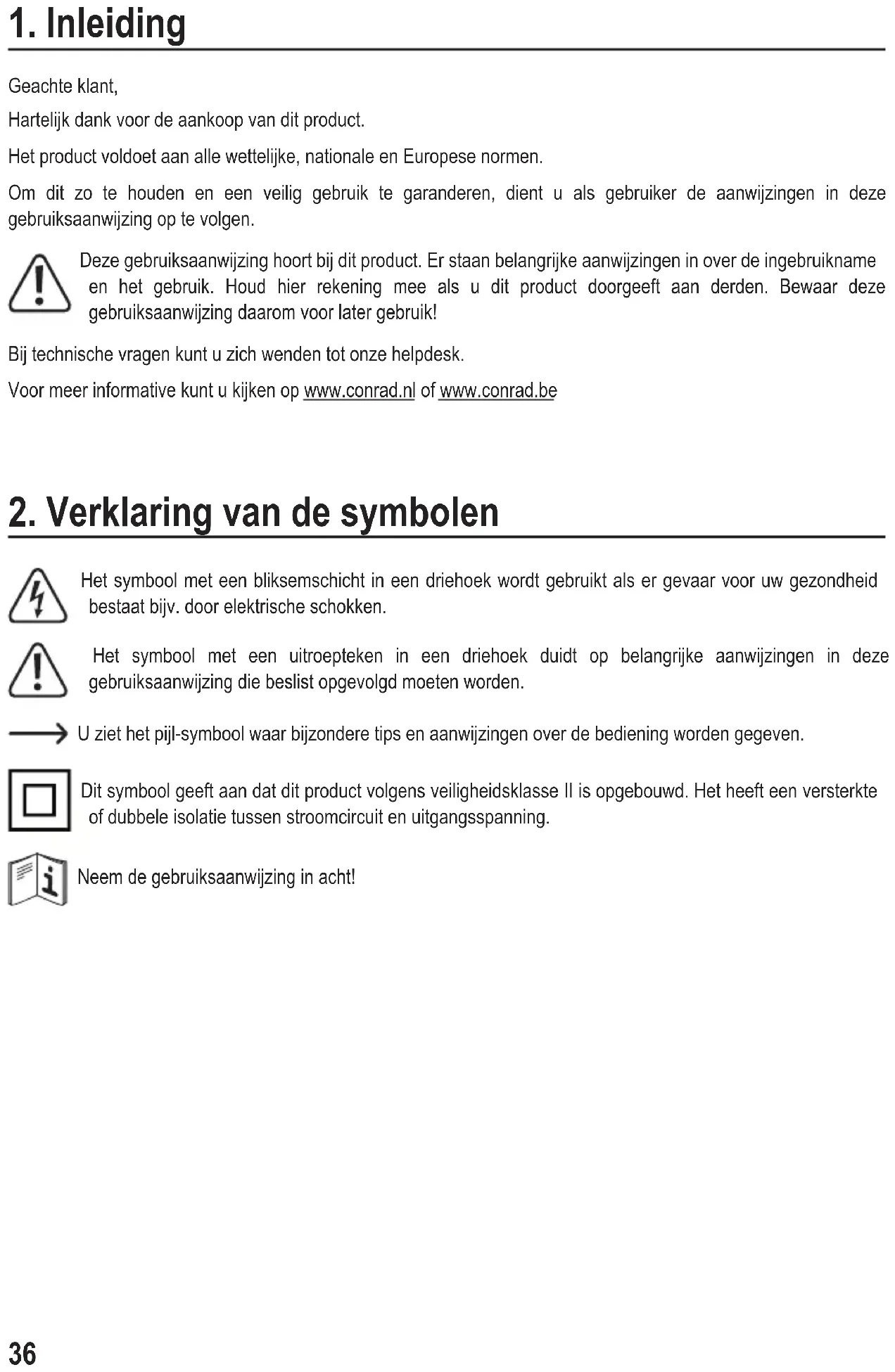

Geachte klant, Hartelijk dank voor de aankoop van dit product. Het product voldoet aan alle wettelijke, nationale en Europese normen. Om dit zo te houden en een veilig gebruik te garanderen, dient u als gebruiker de aanwijzingen in deze gebruiksaanwijzing op te volgen. Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in over de ingebruikname en het gebruik. Houd hier rekening mee als u dit product doorgeeft aan derden. Bewaar deze gebruiksaanwijzing daarom voor later gebruik! Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken. Het symbool met een uitroepteken in een driehoek duidt op belangrijke aanwijzingen in deze gebruiksaanwijzing die beslist opgevolgd moeten worden. U ziet het pijl-symbool waar bijzondere tips en aanwijzingen over de bediening worden gegeven. Dit symbool geeft aan dat dit product volgens veiligheidsklasse II is opgebouwd. Het heeft een versterkte of dubbele isolatie tussen stroomcircuit en uitgangsspanning. Neem de gebruiksaanwijzing in acht!37

Het product dient voor de versiering van verschillende materialen met behulp van een brandschildering, zoals hout, leer, kurk, textiel, etc. Bij de levering van het product zijn meerdere brandgereedschappen meegeleverd volgens de benodigde temperatuur: A) punt voor 650 °C, B) punt voor 600 °C, C) punt voor 689 °C en D) punt voor 630 °C. De stroomvoorziening vindt plaats via netstroom. Werkzaamheden aan spanningvoerende onderdelen zijn met het product niet toegestaan. Het product is alleen bedoeld voor gebruik in gesloten ruimtes, dus gebruik buitenshuis is niet toegestaan. Vermijd absoluut contact met vocht, bijv. in badkamers. In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Als het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product beschadigd raken. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schokken etc. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

4. Omvang van de levering

• Brandschilderstation

• Kleine schroevendraaier

5. Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de instructies op de website.

6. Eigenschappen en functies

• Geschikt voor de brandschilderkunst (op hout, leer, folie, bamboe en kurk)

• Snel opwarmen op werktemperatuur (in 10 s)

• Variabele temperatuur voor het snijden van verschillende schuimstoffen

• Zachte, antislip handgreep38

7. Belangrijke veiligheidsinstructies

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of door personen zonder kennis, tenzij ze onder toezicht staan van iemand die verantwoordelijk is voor hun veiligheid of ze heeft geïnstrueerd hoe het apparaat dient te worden gebruikt.

• Houd kinderen jonger dan 3 jaar uit de buurt van het product, zodat ze niet met het product kunnen spelen.

• Kinderen moeten in de gaten worden gehouden, zodat ze niet met het apparaat spelen.

• Wees voorzichtig bij het gebruik van het product, anders bestaat brandgevaar.

• Wees voorzichtig als u het apparaat op plaatsen met brandbare materialen gebruikt.

• Verwarm dezelfde plek niet gedurende langere tijd.

• Gebruik het product niet in ruimten of onder ongunstige omgevingsomstandigheden waar brandbare gassen, dampen of stof aanwezig zijn of kunnen zijn! Er bestaat explosiegevaar!

• Houd er rekening mee dat de hete lucht naar brandbare materialen kan worden geleid, die zich niet binnen het zichtveld bevinden.

• Schakel het brandschilderstation na gebruik uit. Plaats de brandschilderbout in de standaard. Laat de brandschilderbout volledig afkoelen voordat u het product opbergt.

• Gebruik het product nooit zonder toezicht.39

8. Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Als u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor het daardoor ontstane persoonlijke letsel of schade aan voorwerpen. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/ garantie. a) Algemeen

• Het product is geen speelgoed. Houd het uit de buurt van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, zware schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.

• Stel het product niet bloot aan welke mechanische belasting dan ook.

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd wanneer het product: - zichtbaar is beschadigd, - niet meer naar behoren werkt, - gedurende langere tijd onder ongunstige omstandigheden werd opgeslagen of - tijdens het vervoer aan hoge belastingen onderhevig is geweest. - in de buurt staat van sterke magnetische velden, zoals in de buurt van machines of luidsprekers

• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kunnen het product beschadigen.

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het product.

• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een specialist of in een servicecentrum.

• Als u nog vragen hebt die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere specialisten. b) Elektrische veiligheid

• Wees bijzonder voorzichtig als er kinderen aanwezig zijn. Kinderen kunnen de gevaren niet inschatten die ontstaan als elektrische apparaten op verkeerde wijze gebruikt worden. Kinderen kunnen bijvoorbeeld proberen om voorwerpen in de openingen van het product te steken. Er bestaat levensgevaar door een elektrische schok! Bovendien is er risico op letsel en verbrandingsgevaar door de hete oppervlakken!

• Het product mag nooit met vochtige of natte handen aangeraakt en bediend worden. Er bestaat levensgevaar door een elektrische schok!40

• Rol het netsnoer tijdens het gebruik compleet af. Een niet volledig afgerold netsnoer kan oververhitting tot gevolg hebben. Er bestaat brandgevaar!

• Controleer vóór het aansluiten op het stroomnet of de aansluitwaarden op het typeplaatje van het product overeenstemmen met die van uw stroomnet.

• Het apparaat is geconstrueerd volgens veiligheidsklasse II. Als spanningsbron mag alleen een geschikt geaard stopcontact (230 V/AC, 50 Hz) van het openbare stroomnet worden gebruikt.

• Zorg dat elektrische apparaten niet met vloeistof in contact komen. Zet voorwerpen waar vloeistof in zit niet naast het apparaat. Mocht er toch vloeistof of een voorwerp in het apparaat terecht zijn gekomen, schakel dan het betreffende stopcontact stroomloos (zet bijv. de aardlekschakelaar uit) en trek vervolgens de stekker uit het stopcontact. Het product mag daarna niet meer worden gebruikt; breng het naar een servicecentrum.

• Het stopcontact moet zich in de buurt van het apparaat bevinden en gemakkelijk toegankelijk zijn.

• Trek de stekker nooit aan de kabel uit het stopcontact. Trek altijd aan de daarvoor bestemde greepvlakken op de stekker.

• Trek de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt.

• Trek voor de veiligheid bij onweer de stekker uit het stopcontact.

• Raak het netsnoer niet aan als het beschadigingen vertoont. Schakel in dat geval het betreffende stopcontact stroomloos (zet bijv. de aardlekschakelaar uit) en trek vervolgens de stekker uit het stopcontact. Bedien het product in geen geval met een beschadigd netsnoer.

• Een beschadigd netsnoer mag alleen door de fabrikant, een door deze aangewezen werkplaats of een daarvoor gekwaliceerde persoon worden vervangen om gevaarlijke situaties te voorkomen.

• Stekkers mogen nooit met natte handen in het stopcontact gestoken of eruit getrokken worden.

• Wanneer u het product op een werkblad plaatst, zorg er dan voor dat het netsnoer niet geplet, geknikt of beschadigd wordt door scherpe randen.

• Vermijd overmatige thermische belasting van het netsnoer door te hoge of te lage temperaturen.

• Het product moet tijdens het gebruik altijd correct via het stopcontact zijn geaard.

• Het product blijft enige tijd na gebruik heet. Raak het product niet aan gedurende deze tijd.

• Laat het apparaat niet aan staan zonder toezicht.

• Verplaats, vervoer en berg het product pas op wanneer het volledig is afgekoeld.

• Gebruik het product uitsluitend in een gematigd klimaat, niet in een tropisch klimaat.

• Plaats kabels altijd zo dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat letselgevaar.

• Gebruik het product nooit meteen nadat het vanuit een koude naar een warme ruimte is overgebracht. De condens die hierbij ontstaat kan in bepaalde gevallen het product onherstelbaar beschadigen. Laat het product eerst op kamertemperatuur komen voordat u het aansluit en gebruikt. Dit kan eventueel enkele uren duren.41 c) Personen en product

• Bevestig geen voorwerpen aan het product en dek het nooit af, dit kan leiden tot brand!

• Tik met de bout niet op de behuizing van het station, hierdoor kunnen de bout (het verwarmingselement) en het station beschadigd raken.

• Gebruik de gereedschappen (brandpunten) nooit voor het opwarmen van vloeistoffen of het smelten van kunststof.

• Als u het product gedurende een langere tijd niet gebruikt (bijv. opslag) dient u het te ontkoppelen van de stroomvoorziening door de stekker uit het stopcontact te trekken.

• Bewaar het product beschermd en buiten het bereik van kinderen.

• Het brandschilderstation is alleen bestemd voor huishoudelijk gebruik.

• Neem in industriële omgevingen de Arbo-voorschriften met betrekking tot het voorkomen van ongevallen in acht. d) Arbeidsveiligheid

• Houd uw werkplek en de hittebestendige werkonderlegger schoon en netjes.

• Werk uitsluitend wanneer de werkplek voldoende verlicht is.

• Draag geschikte beschermende kleding (handschoenen en een beschermende bril) tijdens het werk.

• Plaats de hete bout altijd in de standaard als u de bout niet gebruikt.

• Er bestaat brandgevaar door onoplettend gebruik van de bout. Werk niet met het apparaat op plaatsen met brandbare materialen of in explosiegevaarlijke omgevingen.

• Gebruik het product niet buitenshuis.

• Dompel het product nooit onder in water of in andere vloeistoffen.

• Laat het station niet onbewaakt achter terwijl het is ingeschakeld. Houd kinderen uit de buurt als het apparaat in gebruik is.

• Wees bijzonder voorzichtig als u de brandschilderbout in de buurt van brandbare materialen gebruikt. Werk alleen in een goed geventileerde omgeving.

• Wees bijzonder voorzichtig als u de brandschilderbout in de buurt van brandbare materialen gebruikt.

• Het openen van de behuizing is niet toegestaan.42

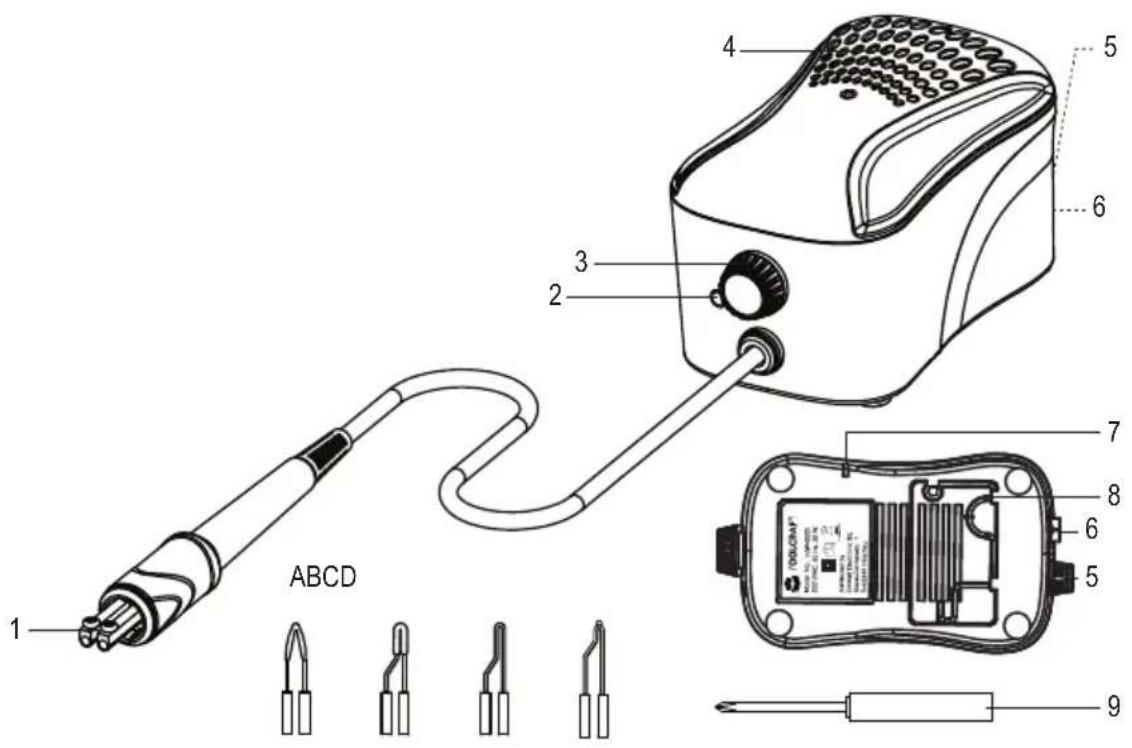

1 Gereedschapshouder (van de bout) 2 Bedrijfsled 3 Temperatuurdraaiknop 4 Behuizingspatroon 5 Netsnoer (verborgen, niet weergegeven) 6 Netschakelaar ((I = AAN / 0 = UIT) (verborgen, niet weergegeven) 7 Bevestigingsgroef voor de standaard 8 Standaard 9 Schroevendraaier (kruiskop)

• Pak het brandschilderstation uit en controleer of er geen onderdelen beschadigd zijn. Beschadigde onderdelen mogen niet worden gebruikt.

• Plaats het brandschilderstation op een stabiel en hittebestendig oppervlak. Let erop dat het brandschilderstation op een brand- en hittebestendige ondergrond wordt geplaatst. a) Gereedschap monteren

• Verwijder de standaard van de onderzijde van het station.

• Steek de standaard in een van de bevestigingsgroeven voor de standaard (7) aan de zijkanten van het brandschilderstation. Rechtshandigen kunnen het beste de rechterkant kiezen, linkshandigen de linkerkant. Zo kunt u de bout snel en veilig plaatsen.43

• Kies een van de brandpunten voor uw werk.

• Draai de schroeven van de brandpunthouder (1) met de meegeleverde kruiskopschroevendraaier (9) los tot u de brandpunten aan beide zijden kunt schuiven.

• Draai alle schroeven met de schroevendraaier aan beide zijden met dezelfde kracht weer vast om de punt van de brander goed te bevestigen.

• Plaats de bout in de standaard. b) Inschakelen en uitschakelen

• Steek de stekker van het netsnoer (5) in een geschikt stopcontact.

• Schakel het brandschilderstation in met de netschakelaar (6) aan de achterkant in (I = AAN / 0 = UIT).

• De bedrijfsled (2) gaat branden om aan te geven dat het brandschilderstation gereed is.

• Stel de gewenste punttemperatuur in met de temperatuurdraairegelaar (3) . Het draaien van de temperatuurdraairegelaar met de klok mee verhoogt de temperatuur. Het draaien van de temperatuurdraairegelaar tegen de klok in verlaagt de temperatuur.

• Controleer de ingestelde temperatuur. De temperatuur is binnen een bereik van 160 tot 670 °C instelbaar. U kunt met uw werk beginnen als de ingestelde temperatuur is bereikt. Het duurt ca.

15 - 30 seconden voordat de bout zijn werktemperatuur bereikt.

• Het brandschilderstation houdt de laatst ingestelde temperatuur vast. De als laatst ingestelde temperatuur blijft na het uitschakelen behouden.

• Test de temperatuur van de brandpunt door deze op het te bewerken materiaal te plaatsen. Zorg dat de temperatuur niet te hoog is. Het wordt aanbevolen om eerst met een lage temperatuur te beginnen, te wachten tot deze is bereikt en vervolgens de temperatuurinstelling naar boven te corrigeren tot de gewenste werktemperatuur is bereikt.

• Om het brandschilderstation na het werk uit te schakelen en de bout uit te schakelen, schakelt u deze uit met de netschakelaar (6) (0 = UIT) voordat u de stekker uit het stopcontact trekt. c) Werkinstructies

• Als u nog geen of weinig ervaring hebt met het brandschilderen van hout, oefen dan eerst met afvalstukken voordat u aan het eigenlijke werk begint.

• Als u tijdens het werk de punt van de brander moet veranderen, draait u de temperatuurregelaar in de nulstand.

• Draai de schroeven van de gereedschapshouder met de kruiskopschroevendraaier los.

• Verwijder de punt met een tang om brandwonden door een te hete punt te voorkomen.

• Plaats vervolgens de nieuwe punt en draai de schroeven aan de klemmen met de schroevendraaier vast. Lees ook paragraaf a) "gereedschap monteren".

• Schakel het apparaat na het gebruik uit met behulp van de aan-/uitschakelaar uit en trek de stekker uit het stopcontact.44

11. Onderhoud en reiniging

Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.

• Het brandschilderstation is voor u onderhoudsvrij.

• Laat het product uitsluitend door een vakman of in een servicecentrum onderhouden en repareren. Er bevinden zich in het product geen onderdelen die onderhoud nodig hebben. Open/demonteer het apparaat nooit.

• Dompel het product niet onder in water om te reinigen.

• Gebruik een iets vochtige, pluisvrije doek voor de reiniging van de buitenkant van het product. Stof kan met behulp van een zachte, schone borstel met lange haren en een stofzuiger eenvoudig worden verwijderd. Gebruik slechts een iets vochtige doek.

• Schakel het brandschilderstation voor reiniging uit en koppel het los van de netspanning. Trek de stekker uit het stopcontact! Laat het product daarna afkoelen. Laat de bout en het brandschilderstation volledig afkoelen.

• Om het gereedschap schoon te maken schroeft u het op het product en zet u het aan.

• Reinig het hete gereedschap grondig met een vochtige, hittebestendige spons voordat u het opbergt.

• Gebruik geen metalen borstels of schuurpapier om het gereedschap schoon te maken.

• Laat het product volledig afkoelen voordat u het opbergt.

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid. Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu‘s die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt. Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

• in onze Conrad-lialen

• in de door Conrad gemaakte inzamelpunten

• in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk. Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.45
