Excursion Mini EXM400 - Haut-parleur YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur actif de 400 watts, woofer de 10 pouces, tweeter de 1 pouce
Utilisation	Idéal pour les événements en extérieur, les concerts, et les installations fixes
Maintenance et réparation	Vérifier régulièrement les connexions et nettoyer les grilles pour éviter l'accumulation de poussière
Sécurité	Utiliser avec un câble approprié et éviter l'exposition à l'humidité
Informations générales	Poids de 12 kg, dimensions compactes pour un transport facile

FOIRE AUX QUESTIONS - Excursion Mini EXM400 YORKVILLE

Comment connecter mon haut-parleur YORKVILLE Excursion Mini EXM400 à un ordinateur ?

Utilisez un câble audio jack 3,5 mm pour connecter la sortie casque de votre ordinateur à l'entrée auxiliaire du haut-parleur.

Quel est le poids du haut-parleur YORKVILLE Excursion Mini EXM400 ?

Le haut-parleur pèse environ 5,4 kg.

Comment ajuster le volume du haut-parleur ?

Utilisez le bouton de volume situé sur le panneau de contrôle du haut-parleur pour ajuster le niveau sonore.

Le haut-parleur fonctionne-t-il avec une alimentation par batterie ?

Non, le YORKVILLE Excursion Mini EXM400 nécessite une alimentation secteur pour fonctionner.

Comment résoudre les problèmes de son faible ou de distorsion ?

Vérifiez d'abord les connexions de votre câble et assurez-vous que le volume est correctement réglé. Si le problème persiste, testez avec un autre appareil audio.

Puis-je utiliser le haut-parleur à l'extérieur ?

Oui, le YORKVILLE Excursion Mini EXM400 est conçu pour une utilisation en extérieur, mais évitez l'exposition directe à la pluie ou à l'humidité.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon doux et sec pour nettoyer la surface du haut-parleur. Évitez les produits chimiques agressifs.

Où puis-je trouver des pièces de rechange pour le haut-parleur ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur agréé YORKVILLE ou sur le site officiel de la marque.

Quelle est la puissance de sortie du haut-parleur ?

Le YORKVILLE Excursion Mini EXM400 a une puissance de sortie de 400 watts.

MODE D'EMPLOI Excursion Mini EXM400 YORKVILLE

Ce symbole d'éclair avec tête de flèche dans un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'un « voltage dangereux » non-isolé à proximité de l'enceinte du produit qui pourrait être d'ampleur suffisante pour présenter un risque de choque

CAUTION AVIS

OF ELECTRIC S DO NOT OPEN

RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence d'instructions importantes dans la littérature accompagnant l'appareil en ce qui concerne l'opération et la maintenance de cet appareil.

FOLLOW ALL INSTRUCTIONS SUIVEZ TOUTES LES INSTRUCTI

Instructions relatives au risque de feu, choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERT

(OU LE PANNEAU ARRIERE)

NE CONTIENT AUCUNE PIECE REPARABLE PAR L'UTILISATEUR.

CONSULTEZ UN TECHNICIEN QUALIFIE POUR L'ENTRETIENT

CE PRODUIT EST POUR LUSAGE À L'INTÉREUR SEULEMENT

Veuillez Lire le Manuel: Il contient des informations qui devraient êtres comprises avant l'opération de votre appareil.

Conservez, Gardez S.V.P. ces instructions pour consultations ultérieures et observez tous les avertissements. Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boîte au cas ou l'appareil devait être retourner pour réparation.

Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau!

Attention: Lors de l'utilisation de produits électrique, assurez-vous d'adhérer à des précautions de bases incluant celle qui suivent;

Alimentation

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifié dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'avait que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lorsqu'une prise de branchement ou un couleur d'appareils est utilisée comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant

Note: L'utilisation prolongée des écouteurs à un volume élevé peut avoir des conséquences néfastes sur la santé sur vos oreillées.

Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.

L'appeil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez que lappareil est foumi de la propre ventilation. Ne procédez pas à l'installation près de source de chaleur tels que radiateurs, registre de chaleur; fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d'une symbole "d'éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'Alimentation

Ne pas enlever le dispositif de sécurité sur la prise plusannée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d'une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévu pour votre sécurifié. La prise murale est dissuéts si elle n'est pas conçue pour accepter ce type du prise avec dispositif de sécurité. Dans ce cas, contactez un électricien pour faire remplacer la prise murale. Évitez d'enolommager le cordon d'alimentation. Protégoz le cordon d'alimentation. Assurez-vous qu'on ne marche pas dessus et qu'on ne le pince pas en particulier aux prises. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommage. Pour débrancher complètement cet appareil di l'alimentation CA principale, éconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appareil doit demeurer pleinement fonctionnel.

Débranchez cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l'entretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque taçon que se soit. Par exemple si le cordon d'alimentation ou la prise du cordon sont endommagés, si il y a eu du liquide qui a été renversé à l'intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la puie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.

IMPORTANT SAFETY INSTRUCTIONS (UL60065)

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle equilateral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'apparall. Cette tension est d'un niveau suffisamment élève pour représenter un risque d'électrocution

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilistéral, signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretion de l'appareil dans cette notice d'installation

1. Lisez ces Instructions

2. Conservez des instructions.

3. Respecter tous les avertissements.

4. Suivez toutes les instructions.

5. N'utilisez pas l'appareil près de l'eau.

6. Netloyer uniquement avec chiffon sec.

7. No bioquaz pas les ouvertures de ventilation, installer en suivant les instructions du fabricant.

8. Ne pas installer près des sources de chaleur telles que radiateurs, bouches de chaleur, four ou autres appareils (y compris les amplificateurs) produisant de la chaleur.

B. N'annuloz pas l'objectif sécuritaire de la fiche polarisée ou de la tige de mise à la terre. Une fiche polarisée possède deux lames avec une plus large que l'autre. Une prise avec mise à la terre possède deux lames et une troisième tige. La lame large ou la troisième tige sont fournis pour votresecuie. Si la fiche n'entre pas dans votre prise, consultiez un electricien pour remplacer la prise assalele.

1. Protégar le cordon d'alimentation des plefinements au pincements en particulier près des fiches, des prises de courant et au paint de sortie de l'appareil.

2. Utilisez uniquement les accessoires spécifiés par le fabricant.

3. Utiliser uniquement avec un charriet, stand, trépied ou une tabla spécifiée par la fabricant, ou vendus avec l'appareil.

4. Débranchez l'appareil durant, un orage ou lorsqu'il reste inutilisé pendant de longues périodes de temps.

5. Comiez loute réparation à un technicien qualité. Une réparation est, nécessaire lorsque l'appareil a été endommage de quelque laçon que ce selt; comme lorsque le cordon d'alimentation ou la fléa est endommage, lorsque du liquide a été renversé ou des objets sont tombés à l'intérieur lorsque l'appareil a été exposé à la pluie ou l'humidité, ne brictionne pas normalement, ou est tombé.

AVERTISSEMENT:

- Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à humidité et ne placez pas d'objets contenant des liquides, tels que des vases, sur l'appareil.

- Pour isoier totalement cet appareil de l'alimentation secteur, débranchez totalement son cardan d'alimentation du réceptacle CA.

- La prise du cordon d'alimentation ou du prolongateur, si vous on utiliser un comme dispositif de débranchement, dont rester facilement accessible

CAUTION

TO PREVENT ELECTRIC SHOCK HAZARD, DO NOT CONNECT TO MAINS POWER SUPPLY WHILE GRILLE IS REMOVED.

AVIS

POUR PRÉVENIR LES RISQUES D'ÉLECTROCUTION, NE PAS RACCORDER A L'ALIMENTATION ÉLECTRIQUE ALORS QUE LA GRILLE EST RETIRÉE.

Introduction

Bienvenue au EXM400, un système de sonorisation compact conçu pour être portable et polyvalent. Conçu avec suffisamment de fonctionnalités pour gérer les performances live et de petits concerts de DJ, le EXM400 est le choix idéal lorsqu'un système de sonorisation ne convient pas.

Voici quelque unes des caractéristiques qu'offre le EXM400:

• Installation facile avec des poteaux de haut-parleur câblés à l'interne
• Conception évolutive qui permet aux système de croître pour répondre à vos besoins
• Extensible avec une paire d'enceintes satellites EXM400SAT supplémentaire
• Port Link pour connecter ensemble deux systèmes de EXM400
• Configurable pour un fonctionnement mono ou stéréo
• Connexion Bluetooth™ pour acheminer en streaming, l'audio au système
• Mixeur intégré à 4 canaux avec paramètres d'entrée pour source micro, guitare et ligne
• EQ et Limiteur activés par traitement numérique
• Commande Reverb
• Limiteur multi bande pour une augmentation du niveau de sortie du système
• Amplificateurs 2 x 75 watts pour les enceintes satellites et 250 watts pour le caisson de basses
• LED Clip sur toutes les entrées critiques de signal
• Sorties lignes stéréo symétriques

Ce manuel explique les différentes caractéristiques et fonctions de la EXM400.

Pour des informations générales sur le mixage et autres facettes du renforcement sonore, référez-vous à nos.

«Professional Audio Guides» disponible sur internet... (http://www.yorkville.com).

Configurations du Système

La nature évolutive de la EXM400 permet plusieurs configurations qui peuvent être utilisées pour répondre à vos besoins. Voici quelques exemples:

MONO
(Système Unique)

SPKR OUT

STEREO
(Système Unique)

* SPKR OUT

STEREO
(Avec Extension)

STEREO
(Deux Systèmes)

* Utilisez le Kit EXM400SAT Extension pour doubler la production pleine gamme!

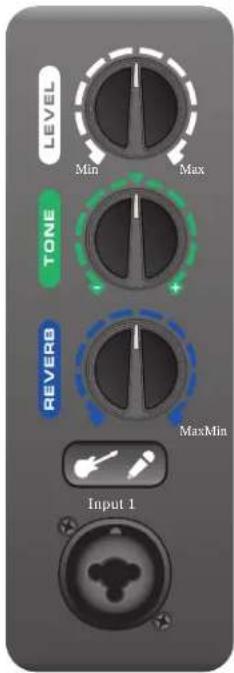

LEVEL Min Max TONE REVERB MaxMin Input 1

Caractéristiques du Canal d'Entrée

Canal 1

1. Entrée

Le canal 1 est équipé d'une prise de combi phone/XLR, symétrique ou asymétrique. Les câbles mâles ¼ de pouce et XLR peuvent être utilisés. L'alimentation fantôme de 24V est présente sur la prise d'entrée XLR pour l'alimentation des microphones à condensateur. L'alimentation fantôme n'est pas commutable mais elle n'endommagera pas les microphones dynamiques connectés avec un câble XLR symétrique.

2. Bouton de Sélection d'Entrée

Le bouton de sélection d'entrée est utilisé pour configurer le canal 1 pour guitare ou micro. Des changements individuels à l'égaliseur interne, le gain et le limiteur sont apportés pour correspondre à la source d'entrée sélectionnée.

Si le signal d'entrée produit de l'écrêtage, les deux côtés de la touche de sélection d'entrée s'allument en rouge. Réduisez le niveau de sortie à votre source pour prévenir davantage d'écrêtage.

3. Commande de Niveau

La EXM400 est équipée d'un circuit d'entrée de canal actif avec extension dynamique exceptionnellement élevé. La commande de niveau règle le gain du canal sur une plage de 85 dB. Utilisez cette commande pour ajuster le niveau du canal dans l'ensemble du système.

4. Commande de Tonalité

Le canal 1 est doté d'une commande de tonalité unique qui fonctionne comme un tilt EQ. Lorsque réglé à la position centrale, la commande de tonalité est contourné, permettant ainsi au signal de traverser le canal sans modification. Tournez la commande dans le sens horaire pour augmenter les aigues et réduire les basses. Tournez dans le sens antihoraire pour augmenter les basses et réduire les aigues.

La commande de tonalité peut être utile pour améliorer le son de votre signal mais elle peut aussi être pratique pour réduire le feedback avec les guitares et micros. Si vous avez un feedback de haute fréquence, tournez la commande dans le sens antihoraire. Si vous un feedback de basse fréquence (comme c'est souvent les cas avec les guitares acoustiques), tournez la commande dans le sens horaire.

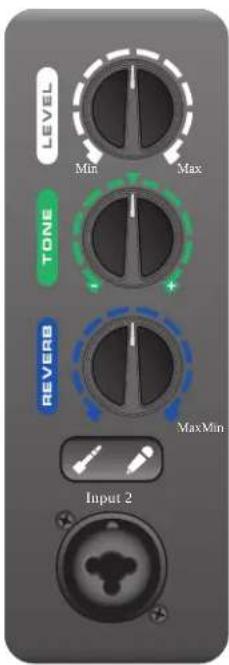

LEVEL Min Max TONE - + REVERB MaxMin Input 2

5. Commande Reverb

Un « hall reverb » est disponible sur les canaux 1 et 2. Utilisez la commande Reverb pour ajouter de l'ambiance à votre signal. Cela produit souvent de bons résultats avec les guitares et les voix.

Canal 2

1. Entrée

Le canal 2 est équipé d'une prise de combi phone/XLR, symétrique ou asymétrique. Les câbles mâles ¼ de pouce et XLR peuvent être utilisés. L'alimentation fantôme de 24V est présente sur la prise d'entrée XLR pour l'alimentation des microphones à condensateur. L'alimentation fantôme n'est pas commutable mais elle n'endommagera pas les microphones dynamiques connectés avec un câble XLR symétrique.

2. Bouton de Sélection d'Entrée

Le bouton de sélection d'entrée est utilisé pour configurer le canal 1 pour signal de niveau ligne ou micro. Des changements individuels à l'égaliseur interne, le gain et le limiteur sont apportés pour correspondre à la source d'entrée sélectionnée.

Si le signal d'entrée produit de l'écrêtage, les deux côtés de la touche de sélection d'entrée s'allument en rouge. Réduisez le niveau de sortie à votre source pour prévenir davantage d'écrêtage.

3. Commande de Niveau

La EXM400 est équipée d'un circuit d'entrée de canal actif avec extension dynamique exceptionnellement élevé. La commande de niveau règle le gain du canal sur une plage de 85 dB. Utilisez cette commande pour ajuster le niveau du canal dans l'ensemble du système.

4. Commande de Tonalité

Le canal 2 est doté d'une commande de tonalité unique qui fonctionne comme un tilt EQ. Lorsque réglé à la position centrale, la commande de tonalité est contourné, permettant ainsi au signal de traverser le canal sans modification. Tournez la commande dans le sens horaire pour augmenter les aigues et réduire les basses. Tournez dans le sens antihoraire pour augmenter les basses et réduire les aigues.

La commande de tonalité peut être utile pour améliorer le son de votre signal mais elle peut aussi être pratique pour réduire le feedback avec les guitares et micros. Si vous avez un feedback de haute fréquence, tournez la commande dans le sens antihoraire. Si vous un feedback de basse fréquence (comme c'est souvent les cas avec les guitares acoustiques), tournez la commande dans le sens horaire.

Un « hall reverb » est disponible sur les canaux 1 et 2. Utilisez la commande Reverb pour ajouter de l'ambiance à votre signal. Cela produit souvent de bons résultats avec les guitares et les voix.

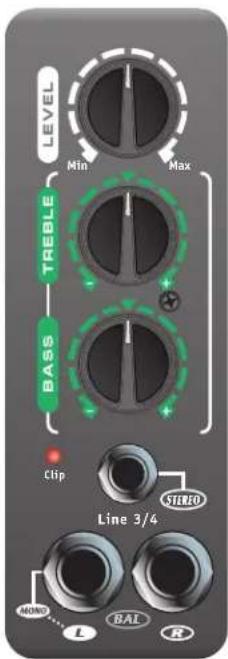

Canal 3/4

1. Entrée

Les signaux de niveau ligne peuvent être connectés au Jack TRS ou la prise d'entrée stéréo 1/8 de pouce sur le canal 3/4. Les jacks 1/4-pouce peuvent accepter des signaux symétriques ou asymétriques. Si seulement une des prises ¼-pouce est utilisée, le canal s'auto configure pour une lecture mono.

Si une source stéréo est connectée mais la EXM400 est installé dans une configuration mono, le signal du canal 3/4 sera automatiquement additionné en un signal mono.

2. Commande de Niveau

La EXM400 est équipée d'un circuit d'entrée de canal actif avec extension dynamique exceptionnellement élevé. La commande de niveau règle le gain du canal sur une plage de 85 dB. Utilisez cette commande pour ajuster le niveau du canal dans l'ensemble du système.

3. Commandes de Tonalité

Le canal 3/4 est équipé d'une paire de commandes de tonalité pour rehausser le signal de la chaîne. Les commandes Treble et Bass permettent un réglage de +/-6 dB à 2000 et 110 Hz respectivement. Lorsqu'ils sont réglés à la position centrale, ces commandes sont contournées.

Section Bluetooth™

Le EXM400 est capable de la réception audio en streaming via Bluetooth™ de dispositifs tels que les Smartphones et les ordinateurs portables. L'appariement de votre appareil avec la EXM400 est simple et vous donne la liberté de jouer votre musique sans fil.

1. Bouton Pairage Bluetooth ^TM (Enable)

Lorsque le bouton Enable est enfoncé, la connexion audio Bluetooth™ est disponible pour l'appariement. À l'inverse, pour bloquer les connexions entrantes ou rompre la connexion actuelle, placez-vous dans la position OFF.

Avec le bouton « Enable » enfoncé, accédez au menu Bluetooth™ sur votre appareil audio. Vous verrez un appareil nommé « YS-#####. » #### est le numéro à quatre chiffres unique à votre EXM400. Sélectionnez cet appareil pour débuter le pairage. Lorsque vous verrez que l'appareil YS-##### est connectée, vous pourrez transmettre sans fil, le signal audio à la EXM400.

2. Voyant d'État Bluetooth ™

L'indicateur d'état bleu indique à l'utilisateur l'état actuel de la connexion Bluetooth™. Un clignotement rapide indique une connexion disponible, non appariée. Les groupes de trois courtes rafales signifient qu'il y a une connexion active. Aucune lumière, signifie que Bluetooth™ est désactivé ou que la connexion a été perdue.

3. Commande de Niveau de Bluetooth ^TM

Cette commande permet de définir le niveau audio pour la connexion Bluetooth™. Le niveau peut également être commandé directement à partir de votre appareil de diffusion en streaming.

La plage de fonctionnement Bluetooth™ de la EXM400 est évaluée à 10 mètres (33 pieds) ligne de mire. La qualité de la connexion peut être affectée par un excédent de trafic dans la largeur de bande de 2,4 GHz ou par des structures entre le EXM400 et l'appareil de diffusion en streaming.

Section Master

1. Commande Master

La commande Master permet de définir le niveau global de la EXM400. Cette commande définit la sortie des satellites et du caisson de basses.

Lorsque deux systèmes sont liés, la commande Master affecte uniquement le niveau de l'appareil sur lequel il se trouve.

2. Commande Sub

Cette commande règle le niveau relatif du caisson de basses par rapport aux haut-parleurs satellites. Généralement, cette commande devrait être réglé à 12:00.

Si vous utilisez une paire d'enceintes EXM400SAT supplémentaires, vous pourriez vouloir augmenter le niveau de ce réglage. Si vous utilisez microphones et guitares acoustiques et n'avez pas besoin de beaucoup de basse, réduisez le niveau du caisson de basses pour empêcher le feedback de basse fréquence.

3. Indicateur Limite

L'indicateur limite clignote en rouge lorsque le limiteur interne commence à s'engager. Le limiteur abaisse automatiquement le niveau du système pour empêcher l'écrêtage de l'audio. Le EXM400 est à son plus fort lorsque l'indicateur de limite scintille. Une augmentation additionnelle du niveau n'augmentera pas considérablement la sortie du système et se traduira par un son compressé. Réduisez le niveau de la commande Master pour réduire l'effet du limiteur.

Jacks Line Out

Vous trouverez une paire de sorties symétriques, 14 de pouce sous la Section Master. Ces prises offrent un signal stéréo des canaux d'entrée et de la connexion Bluetooth ^TM . Utilisez ces prises jack pour connecter à de l'équipement d'enregistrement, à un plus grand système de sonorisation ou tout autre appareil externe.

Section Link

Deux systèmes EXM400 peuvent être raccordés ensemble pour les situations où des basses supplémentaires ou des canaux d'entrée additionnels sont nécessaires. Cela offre la possibilité pour 2 caissons de basses, jusqu'à haut-parleurs 8 satellites et 8 canaux de mixage.

1. Jack Link

Pour pouvoir utiliser la fonctionnalité Link de la EXM400, insérer un câble TRS de 14 de pouce dans la prise Link des deux systèmes. Utilisation d'un câble non-TRS se traduira par la perte d'un canal stéréo.

2. Bouton Unit Assign

Lorsque vous liez une paire de systèmes EXM400, chaque unité doit être attribuée à gauche ou à droite. Après avoir connecté les deux systèmes avec un câble TRS via la prise Link, assigner le système de droite au canal de droite (bouton enfoncé, indicateur rouge) et l'autre système au canal de gauche (bouton sortie, indicateur vert). Assigner les deux systèmes au même canal se traduira par un lien non fonctionnel.

Sortie Haut-Parleur / Fonctionnement Stéréo

Lorsqu'il est configuré avec les deux enceintes satellites sur les pôles du caisson de basse, la EXM400 sommes en interne tous les signaux stéréo en un signal mono. Une sortie stéréo n'est possible que lorsque les deux systèmes sont reliés entre eux ou lorsque la prise de sortie haut-parleur est utilisée.

ATTENTION: NE PAS BRANCHER PLUS DE DEUX HAUT-PARLEUR

1. Prise de Sortie Haut-Parleur

Pour obtenir une sortie stéréo avec un seul système EXM400, reliez le câble de haut-parleur avec jack 14 de pouce fourni, de la prise de sortie haut-parleur à la prise de 14 de pouce sur un haut-parleur satellite. Ceci commute en interne la sortie des satellites montés sur le caisson de basse, de mono (somme des signaux stéréo) à sortie du canal gauche. Les haut-parleurs attachés à la sortie haut-parleur produiront le canal droit.

Comme avec les haut-parleurs connectés à la partie supérieure du caisson de basses, la sortie haut-parleur est capable d'alimenter un maximum de deux enceintes satellites. La pleine puissance du système est réalisée lorsque deux enceintes satellites sont placées sur le caisson de basses et un deux enceintes satellites supplémentaires sont connectées à la prise de sortie haut-parleur.

2. Adaptateur Pour Pied De Micro

Le EXM400 est muni d'un adaptateur pour monter les haut-parleurs satellites sur un pied de microphone standard. Il suffit de visser l'adaptateur à un pied de micro avec filetage de 5/8 pouce et placer les enceintes satellites sur l'adaptateur.

NOTE: Pour obtenir un fonctionnement en stéréo avec le caisson de basse au milieu, utilisez un câble de haut-parleur standard avec fiche banane à une extrémité et prise 1/4 de pouce à l'autre pour connecter les haut-parleurs du canal gauche au port sur le dessus du caisson de basses.

Spécifications
Modèle EXM400

Type de système	Système de sonorisation compact
Actif or Passif	Actif
Puissance Nominale (watts)	400
Impédance Nominale (ohms)	4 (caisson de basses), 8 (satellites)
Réponse en Fréquence (Hz +/- 3db)	50Hz - 20kHz
Fréquence de coupure (Hz)	240Hz
Haut-Parleur(s) HF	2 x 3.5-pouce par satellite
Puissance Nominale HF (watts)	75W par canal
Impédance HF (ohms)	8 ohms
Protection HF	Limiteur de Pointe et RMS
Puissance Nominale BF (watts)	250W
Impédance BF (ohms)	4 ohms
Protection BF	Limiteur de Pointe et RMS
Type d'Amplificateur HF	Class AB Half Bridge
Amplificateur de Puissance BF	Class D Full Bridge
Système de Refroidissement	Convection passive
Commandes du Mixeur	C. 1 & 2: Level / Tone / Reverb
	C. 3/4 Level / Treble / Bass
	Bluetooth Level, Sub, Master
Dimensions (PLH xarrièreL, pouces)	Base 14.5/15.5/14.5 [système assemblé - hauteur 78-pouces]
Dimensions (PLH xarrièreL, cm)	Base 36.8/39.3/36.8 [système assemblé - hauteur 198-cm]
Poids (livres/kg)	43/19.5

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États Unis d'Amérique.
