SurroundCook EOA5220AOR - Four électrique AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four électrique encastrable
Marque	AEG
Modèle	SurroundCook EOA5220AOR
Volume utile	72 L
Dimensions (L × H × P)	595 × 594 × 569 mm (avant) ; 559 × 576 × 569 mm (arrière)
Dimensions d'encastrement (L × H × P)	560 × 590 × 548 mm
Profondeur avec porte ouverte	1022 mm
Poids net	30,2 kg
Alimentation électrique	230 V, 50 Hz ; câble d'alimentation 1,5 m
Consommation énergétique (conventionnel)	0,95 kWh/cycle
Consommation énergétique (chaleur tournante)	0,81 kWh/cycle
Classe d'efficacité énergétique	A
Nombre de niveaux de grille	5
Modes de cuisson	Chaleur tournante, Chaleur tournante humide, Chauffage Haut/Bas, Gril, Gril rapide, Turbo gril, Fonction Pizza, Cuisson de sole, Éclairage four
Fonctions de l'horloge	Minuteur, Fin de cuisson programmable
Accessoires inclus	Grille métallique, Plateau de cuisson, Plat à rôtir, Rails télescopiques
Nettoyage	Panneaux catalytiques (nettoyage catalytique à 250°C), porte démontable à double vitrage
Sécurité	Thermostat de sécurité, sécurité enfants, ventilateur de refroidissement
Éclairage intérieur	Ampoule halogène 300°C, classe énergétique G
Indice de réparabilité	Plaque signalétique accessible, pièces de rechange disponibles

FOIRE AUX QUESTIONS - SurroundCook EOA5220AOR AEG

Comment régler l'heure du four ?

Poussez et tournez la manette de réglage vers la gauche pour régler l'heure. Laissez-la revenir en position initiale ou remettez-la doucement en place. Ne tournez pas la manette vers la droite.

Quels modes de cuisson sont disponibles ?

Les modes incluent : Chaleur tournante, Chaleur tournante humide, Chauffage Haut/Bas, Gril, Gril rapide, Turbo gril, Fonction Pizza, Cuisson de sole et Éclairage four.

Comment utiliser la fonction de fin de cuisson programmée ?

Sélectionnez la fonction et la température, puis tournez la manette de réglage vers la gauche jusqu'à ce que l'heure d'arrêt souhaitée s'affiche. Le four s'éteindra automatiquement à l'heure définie. Pour annuler, tournez la manette jusqu'à l'affichage de l'heure actuelle.

Que faire si le four ne chauffe pas ?

Vérifiez d'abord que le fusible n'a pas disjoncté. Si le problème persiste, contactez un service après-vente agréé. N'utilisez pas le four si le joint de porte est endommagé.

Comment nettoyer les parois catalytiques ?

Retirez les accessoires, nettoyez le sol et la vitre intérieure avec un détergent doux. Réglez le four à 250°C en fonction chaleur tournante pendant 1 heure. Après refroidissement, essuyez avec un chiffon humide.

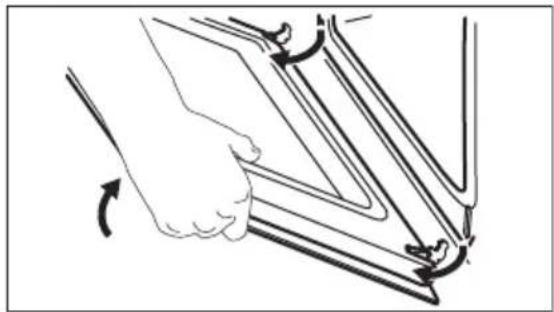

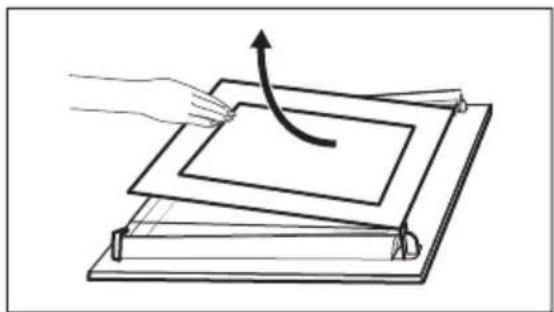

Comment démonter la porte pour la nettoyer ?

Ouvrez complètement la porte, soulevez les loquets des charnières jusqu'au clic, puis fermez à mi-course et retirez la porte. Déclipsez la garniture, retirez le panneau de verre intérieur. Nettoyez à l'eau savonneuse et remontez en sens inverse.

Comment remplacer l'ampoule d'éclairage ?

Éteignez le four et débranchez-le. Tournez le diffuseur en verre pour le retirer. Remplacez l'ampoule par une ampoule halogène résistant à 300°C. Remettez le diffuseur.

Quels accessoires sont compatibles ?

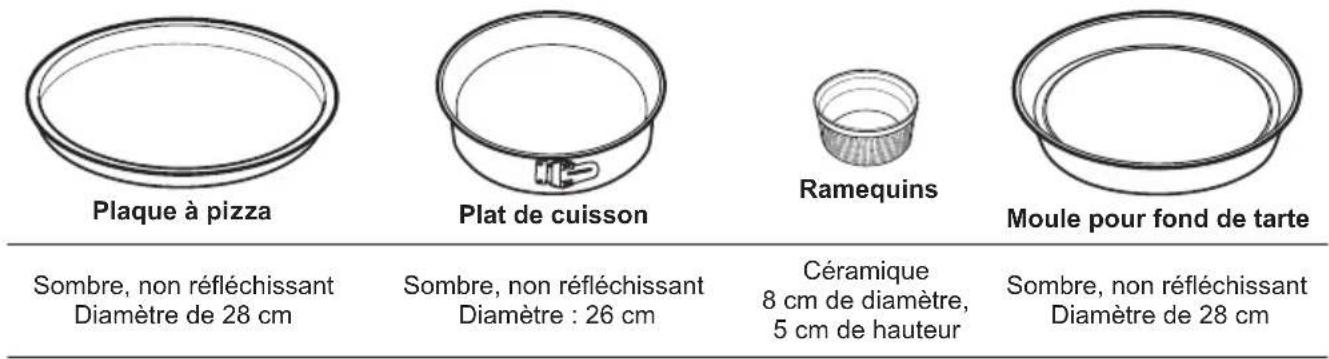

Utilisez des moules et plats foncés non réfléchissants pour une meilleure absorption de la chaleur. Les accessoires inclus sont la grille métallique, le plateau de cuisson, le plat à rôtir et les rails télescopiques.

Comment économiser de l'énergie avec ce four ?

Utilisez la Chaleur tournante humide pour réduire la consommation. Évitez de préchauffer si possible, ouvrez la porte le moins souvent, et utilisez la chaleur résiduelle en éteignant 3 à 10 minutes avant la fin.

Que faire en cas de code d'erreur ou de dysfonctionnement ?

Consultez le tableau de dépannage dans la notice : vérifiez l'alimentation, les fusibles, l'état du joint de porte. Si l'éclairage ne fonctionne pas, l'ampoule est probablement grillée. Pour tout autre problème, contactez le service après-vente agréé.

MODE D'EMPLOI SurroundCook EOA5220AOR AEG

Notice d'utilisation FR 108

Pertes vendos ur renedités.

Hapi 1 Hapi 1

Shtypni dhe ktheni celsin e cilesimeve në drejtim të kundërt të akrepave të orës për të vendosur orën.

Lèreni celsin e cilesimeve te kthehet ne pozicionin e vete fillestar ose terhigeni me kujdes ne vend.

Ne le rendez pas le cendrin et le cendrier dans le sens des aiguilles d'une montre.

Référez-vous aux chapitres sur la sécurité.

Fure ka pesë pozitione raftesh. Numérojini pozicionet e rafteve të fureve nga poshte.

Référez-vous au chapitre avec sûreté.

Vendez ni une pelhure en fond de zgarre.

Referojuni kapitujve per sigurine.

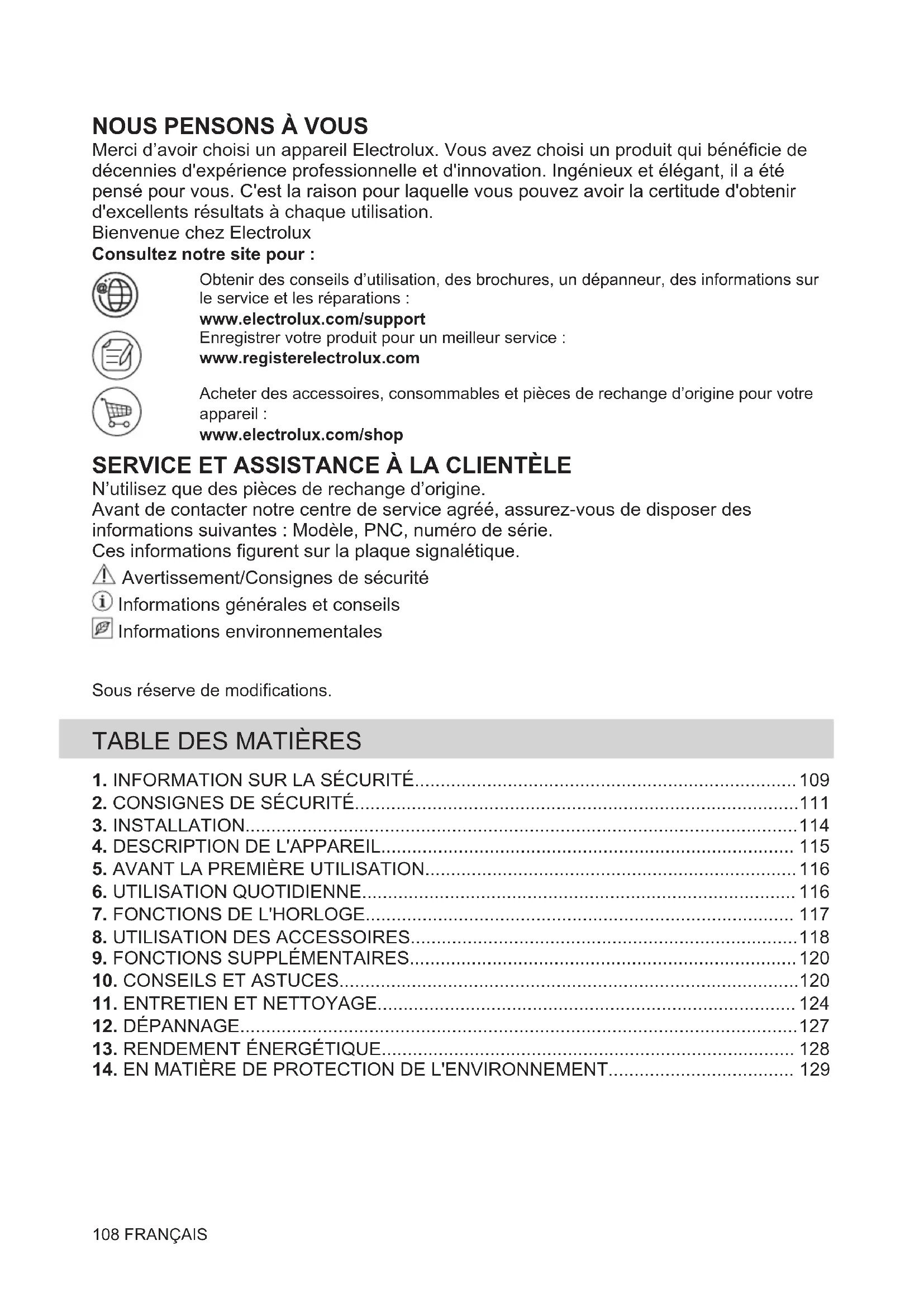

Merci d'avoir choisi un appareil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation.

Bienvenue chez Electrolux

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

www.electrolux.com/support

Enregistrer votre produit pour un meilleur service :

www.registrelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil :

www.electrolux.com/shop

Service et assistance à la clientèle

N'utilisez que des pièces de rechange d'origine.

Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série.

Ces informations figurent sur la plaque signalétique.

Avertissement/Consignes de sécurité Informations générales et conseils Informations environnementales

Sous réserve de modifications.

TABLE des matières

1. INFORMATION SUR LA SÉCURITÉ 109
2. CONSIGNES DE SÉCURITÉ 111
3. INSTALLATION 114 4. DESCRIPTION DE L'APPAREIL 115
4. AVANT LA PREMIÈRE UTILISATION 116
5. UTILISATION QUOTIDIENNE 116
6. FONCTIONS DE L'HORLOGE 117
7. UTILISATION DES ACCESSOIRES 118
8. FONCTIONS SUPPLEMENTAIRES 120
9. CONSEILS ET ASTUCES 120
10. ENTRETIEN ET NETTOYAGE 124
11. DEPANNAGE 127
12. RENDEMENT ÉNERGÉTIQUE 128
13. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 129

1. Information sur la sécurité

Avant d'instruire et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

Veillez à ce que les enfants ne jouent pas avec l'appareil. - Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement. - AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours d'utilisation et de refroidissement. - Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer. - Le nettoyage et l'entretien par l'usager ne doit pas être effectué par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est exclusivement destiné à un usage culinaire.
• Cet appareil est conçu pour un usage domestique unique, dans un environnement intérieur.
• Cet appareil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les maisons d'hôtes de ferme et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
• Cet appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• Débranche l'appareil de l'alimentation électrique avant toute opération d'entretien. · Si le câble d'alimentation secteur est endommagé, son remplacement doit être confié exclusivement au fabricant, à son service après-vente ou à toute autre personne qualifiée afin d'éviter tout danger électrique.
• AVERTISSEMENT : Assurez-vous que l'appareil est éteint avant de remplacer l'ampoule pour éviter tout risque d'électrocution.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants ou la surface de la cavité de l'appareil.
• Utilisez toujours des gants de cuisine pour retirer ou insérer des accessoires ou des plats allant au four.

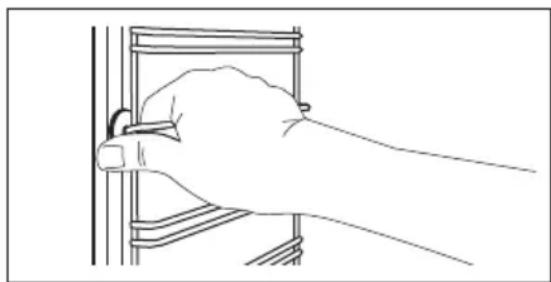

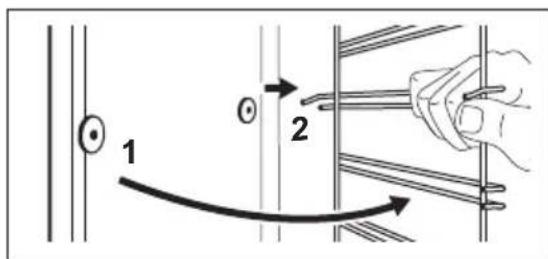

• Pour retirer les supports de grille, tirez d'abord l'avant du support de grille, puis l'arrière à distance des parois latérales. Installez les supports de grille dans l'ordre inverse.
• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer la surface, ce qui peut briser le verre.

Avertissement!

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilants lorsqu vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Ne tirez jamais l'appareil par la poignée.
• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.
• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Avant de monter l'appareil, vérifie si la porte de l'appareil s'ouvre sans retenue.
• L'appareil est équipé d'un système de refroidissement électrique. Il doit être utilisé avec l'alimentation électrique.

Hauteur minimale du meuble 590 (600) mm (Hauteur minimale du meuble sous le plan de travail)

Largeur du meuble 560 mm
Profonteur du meuble 550 (550) mm
Hauteur de l'avant de l'ap-pareil	594 mm
Hauteur de l'arrière de l'ap-pareil	576 mm
Largeur de l'avant de l'ap-pareil	595 mm
Largeur de l'arrière de l'ap-pareil	559 mm
Profonteur de l'appareil 569 mm
Profonteur d'encastrement de l'appareil	548 mm

Profondeur avec porte ou-verte	1022 mm
Dimensions minimales de l'ouverture de ventilation. Ouverture placée sur la partie inférieure de la face arrête	560x20 mm
Longueur du cable d'alienation secteur. Le câble est placé dans le coin droit de la face arrêté	1500 mm
Vis de montage 4x25 mm

Avertissement!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectués par un electricien qualifié. L'appareil doit être relié à la terre. Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilisez pas d'adaptateurs multisocket et de rallonges. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d'alimentation de l'appareil doit être effectué par notre service après-vente agréé.
• Ne laissez pas les câbles d'alimentation entrer en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.
• Ne branche la fiche secteur dans la prise secteur qu'à la fin de l'installation.

Assurez-vous que la prise secteur est accessible après l'installation.

• Si la prise secteur est détachée, ne branchez pas la fiche secteur.
• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• N'utilisez que des systèmes d'isolement appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés au support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit composer un dispositif d'isolement qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.
• Cet appareil est fourni avec une fiche électrique et un câble d'alimentation.

Types de câbles compatibles pour l'installation ou le remplacement pour l'europe :

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pour la section du câble, consultez la puissance totale sur la plaque signalétique. Vous pouvez également consulter le tableau :

Puissance totale (w) section du câble (mm^2)

maximum 1380 3× 0.75

maximum 2300 3x1

maximum 3680 3x1.5

Le fil de terre (cable vert/jaune) doit être 2cm plus long que les cables de phase et neutre (cables bleu et marron).

Avertissement!

Risque de blessures, de brûlures, d'électrocution ou d'explosion.

• Ne modifiez pas les spécifications de cet appareil.

Assurez-vous que les orifices d'aération ne sont pas obstrués. - Ne laissez pas l'appareil sans surveillance durant son fonctionnement. - Eteignez l'appareil après chaque utilisation. - Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci fonctionne. De l'air chaud peut se dégager. N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau. - N'exercez pas de pression sur la porte ouverte. - N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement. - Ouvrez la porte de l'appareil avec précaution. L'utilisation d'ingrédients avec de l'alcool peut provoquer un mélange d'alcool et d'air. - Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte. - Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou au-dessus de l'appareil.

Avertissement!

Risque d'endommagement de l'appareil.

• Pour éviter tout endommagement ou décoloration de l'émail :
• ne posez pas de plats allant au four ou d'autres objets directement dans le fond de l'appareil.
• ne placez jamais de feuilles d'aluminium directement sur le fond de la cavité de l'appareil.
• ne versez pas d'eau directement dans l'appareil chaud.
• ne conservez pas de plats et de nourriture humides dans l'appareil après avoir terminé la cuisson.
• Installez ou retirez les accessoires avec précautions.
• La décoloration de l'émail ou de l'acid inoxydable est sans effet sur les performances de l'appareil.
• Utilisez un plat à rôtir pour des gâteaux moelleux. Les jus de fruits provoquent des taches qui peuvent être permanentes.

Cuisinez always has a port of the appareil. - Si l'appareil est installé derrière la paroi d'un meuble (par ex. une porte), veuillez à ce que la porte ne soit jamais fermée lorsque l'appareil fonctionne. La chaleur et l'humidité peuvent s'accumuler derrière la porte fermée du meuble et provoquer d'importants dégats sur l'appareil, votre logement ou le sol. Ne fermez pas la paroi du meuble tant que l'appareil n'a pas refroidi complètement.

Avertissement!

Risque de blessure, d'incendie ou de dommages matériels sur l'appareil.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.
• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service après-vente/agréé.
• Soyez prudent lorsque vous retirez la porte de l'appareil. La porte est lourde !
• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur son emballage.
• Ne nettoyez pas l'émail catalytique avec des détergents.

Avertissement!

Risque d'électrocution!

• Concernant la/les lampe(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pièces d'un logement.
• Ce produit contient une source lumineuse de classe d'efficacité énergétique G.
• Utilisez uniquement des ampoules ayant les mêmes spécifications.

2.6 Service

• Pour réparer l'appareil, contactez le service après-vente/agréé. Utilisez uniquement des pièces de rechange d'origine.

Avertissement!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour permettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Débranchez l'appareil de l'alimentation électrique.
• Retirez le dispositif de verrouillage du hublot pour empêcher les jeunes et les animaux de s'enfermer dans l'appareil.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

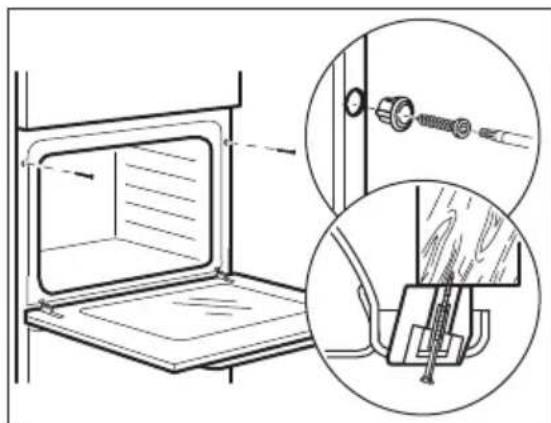

3.1 Encastrement

YouTube

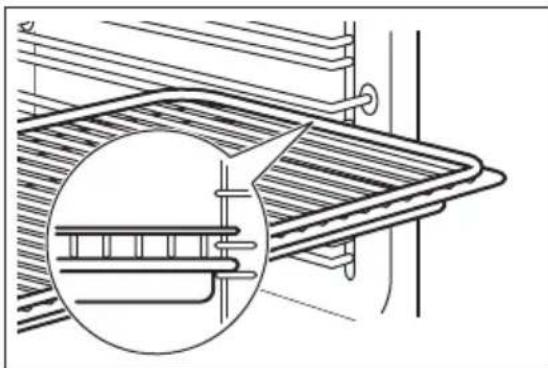

Grille métallique

Pour les plats de cuisson, les moules à gâteaux, les roits.

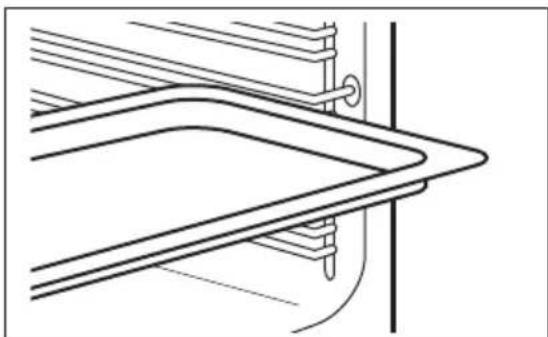

Plateau de cuisson

Pour les gâteaux et biscuits.

Plat à rôtir

1 Bandeau de commande 2 Voyant / symbole de mise sous tension 3 Manette de sélection des modes de cuisson 4 Minuteur analogue 5 Manette de commande (de la température) 6 Indicateur / symbole de température 7 Résistance 8 Éclairage 9 Chaleur tournante 10 Support de grille, amovible 11 Niveaux de la grille

Pour cuire et rôtir ou comme plat pour récupérer la graisse.

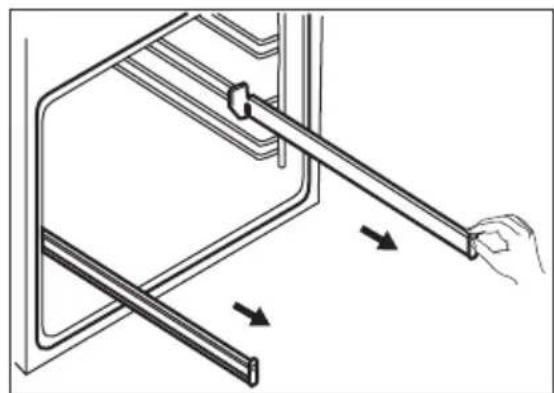

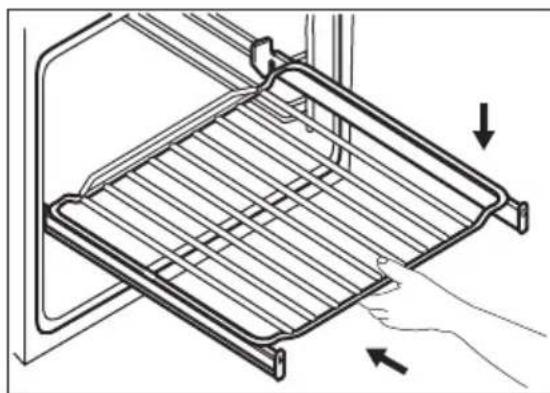

Rails télescopiques

Grâce aux rails télescopiques, les grilles peuvent être insérées et retirées plus facilement.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

5.1 Avant la première utilisation

Une odeur et de la fumée peuvent s'échapper du four durant le préchauffage. Assurez-vous que la pièce est ventilée.

Étape 1

Étape 2

Nettoyez le four préchauffez le four à vide

1. Retirez du four les accessoires et les supports de grille amovibles.
2. Nettoyez le four et les accessoires avec un chiffon en microfibre, de l'eau chaude et un détergent doux.
3. Réglez la température maximale pour la fonction :

Durée:1h.

1. Réglez la température maximale pour la fonction :

Durée : 15 min.

1. Réglez la température maximale pour la fonction :

Durée : 15 min.

Eteignez le four et attendez qu'il soit froid. Placez les accessoires et les supports de grille amovibles dans le four.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Comment régler : mode de cuisson

Étape 1 Tournez la manette des modes de cuisson pour sélectionner un mode de cuisson.

Étape 2 Tournez la manette pour sélectionner la température.

Étape 3 Une fois la cuisson terminée, tournez les manettes sur la position Arrêt pour éteindre le four.

6.2 Modes de cuisson

Mode de cuisson

Position Arrêt

Application

Le four est à l'arrêt.

Eclairage four

Chaleur tournante

Pour allumer l'éclairage.

Pour faire cuire sur 3 niveaux en même temps et pour sécher des aliments.

Diminuez les températures de 20 à 40°C par rapport à la Chauffage Haut/Bas.

Mode de cuisson	Application
Chaleur tournante humide	Cette fonction est conçue pour économiser de l'énergie en cours de cuisson. Lorsque vous utilisez cette fonction, la tempé-rature à l'intérieur de la cavité peut différer de la température sélectionnée. La puissance peut être réduite. Pour plus d'informations, consultez la partie sur les remarques du chapitre « Utilisation quotidienne » . Chaleur tournante humide.
Cuisson de sole	Pour cuire des gâteaux à fond croustillant et pour stériser des alimentés.
Gril	Pour faire griller des alimentés peu écais et du pain.
Gril rapide	Pour faire griller des alimentés peu écais en grandes quantités et pour griller du pain.
Turbo grin	Pour rôtir de gros morceaux de viande ou de volaille avec os sur un seul niveau. Pour gratiner et faire dorer.
Fonction Pizza	Pour cuire des pizzas. Pour faire dorer de façon intensive et obte-nir un dessous croustillant. Ré-glez la température à 230 °C.

Mode de cuisson - application son

Chauffage Haut/Bas

Pour cuire et réchauffer des aliments sur un seul niveau.

6.3 Remarques sur : chaleur tournante humide

Cette fonction était utilisée pour se conformer à la classe d'efficacité énergétique et aux exigences Ecodesign selon les normes EU 65/2014 et UE 66/2014. Tests conformément à la norme EN 60350-1.

La porte du four doit être fermée pendant la cuisson pour que la fonction ne soit pas interrompue et que le four fonctionne avec la plus grande efficacité énergétique possible.

Pour consulter les instructions de cuisson, reportez-vous au chapitre « Conseils », Chaleur tournante humide. Pour des recommendations générales sur l'économie d'énergie, reportez-vous au chapitre « Efficacité énergétique », « Économie d'énergie »

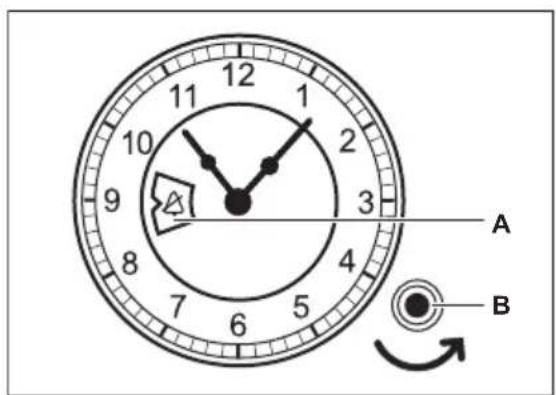

7.1 Minuteur

A. Fenêtre de réglage de l'horloge B. Manette de réglage

7.2 Comment régler : heure

Pour régler l'heure du jour.

Étape 1

Poussez et tournez la manette de réglage vers la gauche pour régler l'heure.	Laissez la manette de réglage returner à sa position initiale ou remèttez-la doucement en place.
iNe tournez pas la manette de réglage vers la droite.

7.3 Comment régler : fin de cuisson

Pour programmer une heure d'arrêt. La durée maximale pouvant être définie est de 180 minutes.

Étape 1 Étape 2

Sélectionnez la fonction du four et la température. Tournez la manette de réglage vers la gauche jusqu'à ce que la fenêtre de réglage de l'horloge indique l'heure d'arrêt可以选择.
Lorsque la durée définie est écoulée, le signal sonore retentit et le four s'éteint.
Pour annuler le signal, tournez la manette de réglage vers la gauche jusqu'à ce que la fenêtre de réglage de l'horloge indique :	Pour désactiver la fonction, tournez la manette de réglage vers la gauche jusqu'à ce que la fenêtre de réglage de l'horloge indique :

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

8.1 Insertion des accessoires

Une petite indentation sur le dessus apporte plus de sécurité. Les indentations sont

également des dispositifs anti-bascule. Le rebord élevé de la grille empêche les ustensiles de cuisine de glisser sur la grille.

Grille métallique:

Poussez la grille entre les barres de guidage des supports de grille et assurez-vous que les pieds sont orientés vers le bas.

Plateau de cuisson / plat à roi:

Poussez la plaque entre les rails du support de grille.

Grille métallique, plateau de cuisson / plat à rôtir:

Poussez la plaque entre les rails du support de grille et glissez la grille métallique entre les rails se trouvant juste au-dessus.

8.2 Utilisation de rails télescopiques

Ne lubrifiez pas les rails téléscopiques.

Étape 1 Tirez sur les rails téléscopiques droit et gauche.

Assurez-vous d'avoir poussé complètement les rails téléscopiques dans le four avant de fermer la porte du four.

Étape 2 Placez la grille métallique sur les rails téléscopiques et poussez-les dans le four.

9.1 Ventilateur de refroidissement

Lorsque l'appareil fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces de l'appareil. Si vous éteignez l'appareil, le ventilateur de refroidissement peut continuer à fonctionner jusqu'à ce que l'appareil refroidisse.

9.2 Thermostat de sécurité

Un mauvais fonctionnement du four ou des composants défectueux peuvent causer une

surchauffe dangereuse. Pour éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse.

Reportez-vous aux chapitres concernant la sécurité.

10.1 Recommendations de cuisson

Le four dispose de cinq niveaux de grille.

Comptez les niveaux de grille à partir du bas du four.

Votre four peut cuire les aliments d'une manière complètement différente de celle de leur ancien four.

Cuisson de gâteaux

N'ouvrez pas la porte du four avant que les 3/4 du temps de cuisson définis ne soient écoulés.

Si vous utilisez deux plateaux de cuisson en même temps, gardez un niveau vide entre eux.

Cuisson de la viande et du poisson

Utilisez un plat à rôtir pour les aliments très gras afin d’éviter que le four ne se tache de façon permanente.

Laissez la viande pendant environ 15 minutes avant de la découvrir afin d'éviter que le jus ne s'écoule.

Pour éviter qu'il y ait trop de fumée dans le four pendant le rotissage, ajoutez un peu d'eau dans le plat à rotor. Pour éviter la condensation de la fumée, ajoutez de l'eau à chaque fois qu'elle sèche.

Heures de cuisson

Les durées de cuisson dépendent du type, de la constance et du volume des aliments.

Au départ, surveillez les performances lorsque vous cuisinez. Trouvez les ajusteurs

réglages (niveau de cuisson, temps de cuisson, etc.) pour vos récipients, recettes et quantités lorsque vous utilisez cet appareil.

10.2 Chaleur tournante humide - accessoires recommandés

Utilisez les moules et récipients foncés et non réfléchissants. Ils offrent une meilleure absorption de la chaleur que les plats réfléchissants de couleur claire.

10.3 Chaleur tournante humide

Pour des résultats optimaux, suivez les suggestions indiquées dans le tableau ci-dessous.

(°C) (min)
Petits pains sucrés,12 pièces	Plateau de cuisson ou plat àrôtir	175 3 40 - 50
Petits pains, 9 pièces	Plateau de cuisson ou plat àrôtir	180 2 35 - 45
Pizza, surgelée, 0,35kg	grille métallique 180 2 45 - 55
Gâteau roulé	Plateau de cuisson ou plat àrôtir	170 2 30 - 40
Brownie Plateau de cuisson ou plat àrôtir		170 2 45 - 50
Soufflé, 6 pièces ramequins en céramique surune grille métallique		190 3 45 - 55
Fond de tarte en gé-noise	moule à tarte sur une grille métallique	180 2 35 - 45
Généoise Victoria Plat de cuisson sur la grille métallique		170 2 35 - 50

(°C) (min)
Poisson.POché,0,3kg	Plateau de cuisson ou plat àrôtir	180 2 35 - 45
Poisson entier,0,2 kg	Plateau de cuisson ou plat àrôtir	180 3 25 - 35
Filet de poisson,0,3kg	plaque à pizza sur la grille mé-tallique	170 3 30 - 40
Vande.POchéée,0,25kg	Plateau de cuisson ou plat àrôtir	180 3 35 - 45
Chachlyk,0.5 kg	Plateau de cuisson ou plat àrôtir	180 3 40 - 50
Cookies,16 pièces	Plateau de cuisson ou plat àrôtir	150 2 30 - 45
Macarons,20 pièces	Plateau de cuisson ou plat àrôtir	180 2 45 - 55
Muffins,12 pièces	Plateau de cuisson ou plat àrôtir	170 2 30 - 40
Pâtisserie salée,16 pièces	Plateau de cuisson ou plat àrôtir	170 2 35 - 45
Biscuits à pâte brisée,20 pièces	Plateau de cuisson ou plat àrôtir	150 2 40 - 50
Tartelettes,8 pièces	Plateau de cuisson ou plat àrôtir	170 2 30 - 40
Légumes,pochés,0.4 kg	Plateau de cuisson ou plat àrôtir	180 2 35 - 45
Omelette végétarien-ne	plaque à pizza sur la grille mé-tallique	180 3 35 - 45
Légumes mediterra-néens,0.7 kg	Plateau de cuisson ou plat àrôtir	180 4 35 - 45

10.4 Informations pour les organismes de contrôle

Tests conformément à la norme IEC 60350-1.

			(℃) (min)
Petits gâ-teaux, 20 par plateau	Chauffage Haut/Bas	Plateau de cuisson	3 170 20 - 30 -

(°C) (min)
Petits gâteaux, 20 par plateau	Chaleurur tour-nante	Plateau de cuisson	3 150 - 160 20 - 35 -
Petits gâteaux, 20 par plateau	Chaleurur tour-nante	Plateau de cuisson	2 et 4 150 - 160 20 - 35 -
Tourte aux pommes, 2 moulés Ø20 cm	Chauffage Haut/Bas	Grille métalli-que	2 180 70 - 90 -
Tourte aux pommes, 2 moulés Ø20 cm	Chaleurur tour-nante	Grille métalli-que	2 160 70 - 90 -
Généoise, moule à gâteau de 26 cm	Chauffage Haut/Bas	Grille métalli-que	2 170 40 - 50 Préchauffez le four	pendant 10 minutes.
Généoise, moule à gâteau de 26 cm	Chaleurur tour-nante	Grille métalli-que	2 160 40 - 50 Préchauffez le four	pendant 10 minutes.
Généoise, moule à gâteau de 26 cm	Chaleurur tour-nante	Grille métalli-que	2 et 4 160 40 - 60 Préchauffez le four	pendant 10 minutes.
Sablé Chaleurur tour-nante		Plateau de cuisson	3 140 - 150 20 - 40 -
Sablé Chaleurur tour-nante		Plateau de cuisson	2 et 4 140 - 150 25 - 45 -
Sablé Chauffage Haut/Bas		Plateau de cuisson	3 140 - 150 25 - 45 -
Toasts, 4 à 6 morceaux	Gril Grille métalli-que		4 max. 2 à 3 minu-tes sur la première fa-ce; 2 à 3 minutes sur la seconde fa-ce.	Préchauffez le four pendant 3 minutes.
Steak ha-ché, 6 pièces, 0,6 kg	Gril Grille métalli-que et lè-chefrite		4 max. 20 - 30 Placez la grille métalli-que sur le quatrième niveau et la lècheffrite sur le troisième niveau du four. Retournez les alimentés à la moitié du temps de cuisson. Préchauffez le four pendant 3 minutes.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

11.1 Remarques concernant le nettoyage

Agent nettoyant

Nettoyez l'avant de l'appareil avec un chiffon en microfibre imbibé d'eau tiède et d'un détergent doux. Nettoyez et contrôlez le joint de la porte autour du cadre de la cavité.

Utilisez une solution de nettoyage pour nettoyer les surfaces métalliques.

Nettoyez les taches avec un détergent doux. Ne l'appliquez pas sur les surfaces catalytiques.

Utilisation quotidienne

Nettoyez la cavité après chaque utilisation. L'accumulation de graisse ou d'autres résidus peut provoquer un incendie.

De l'humidité peut se déposer dans l'enceinte de l'appareil ou sur les vitres de la porte. Pour diminuer la condensation, laissez fonctionner l'appareil pendant 10 minutes avant la cuisson. Ne conservez pas les aliments dans l'appareil pendant plus de 20 minutes. Séchez la cavité avec un chiffon en microfibre après chaque utilisation.

Accessoires

Nettoyez tous les accessoires après chaque utilisation et laissez-les sécher. Utilisez un chiffon en microfibre avec de l'eau tiède et un détergent doux. Ne lavez pas les accessoires au lave-vaisselle.

Ne nettoyez pas les accessoires anti-adhésifs avec un produit nettoyant abrasif ou des objets tranchants.

11.2 Comment retirer : supports de grille / panneaux catalytiques

Retirez les supports de grille / panneaux catalytiques pour nettoyer le four.

Étape 1 Éteignez le four et attendez qu'il soit froid.

Étape 2 Écartez l'avant du support de grille de la paroi latérale. Tenez l'arête du support de grille et du panneau catalytique en place. Les panneaux catalytiques ne sont pas fixés sur les parois du four. Ils peuvent tomber lorsque vous retirez les supports de grille.

Étape 3 Écartez l'arrière du support de grille de la paroi latérale et retirez-le.

Étape 4 Installez les supports de grille dans l'ordre inverse. Les goupilles de retenue sur les rails télescopiques doivent pointer vers l'avant.

11.3 Comment utiliser : nettoyage catalytique

La cavité est dotée de panneaux catalytiques. Les panneaux catalytiques absorbent la graisse pendant la catalyse.

Les taches ou la décoloration du revêtement catalytique n'ont aucune incidence sur le nettoyage.

Avant le nettoyage catalytique

Éteignez le four et attendez qu'il soit froid.

Retirez les accessoires. Nettoyez le sol du four et la vitre interne de la porte avec de l'eau tiède, un chiffon doux et un détergent doux.

Nettoyage du four par catalyse

Étape 1 Étape 2 Étape 3

Réglez la fonction et la température du four: 250 °C Durée: 1 h

Après le nettoyage, tournez la manette des modes de cuisson sur la position d'arrêt.

Lorsque le four est froid, nettoyez la cavité avec un chiffon doux et humide.

11.4 Comment démonter et installer : couvercle

La porte du four dispose de deux panneaux de verre. Vous pouvez retirer la porte du four et la vitre interne pour les nettoyer. Lisez toutes les instructions du chapitre « Retrait et installation de la porte » avant de retirer les panneaux de verre.

Attention!

N'utilisez pas le four sans les panneaux de verre.

Étape 1 Ouvrez complètement la porte et saisissez les 2 charnières de porte.

Étape 2 Soulevez et tirez les loquets jusqu'à ce qu'ils produisent un clic.

Étape 3 Fermez la porte du four à mi-chemin de la première position d'ouverture. Puis, soulevez et tirez pour déplacer la porte de son emplacement.

Étape 4 Posez la porte sur un chiffon doux, placez sur une surface stable.

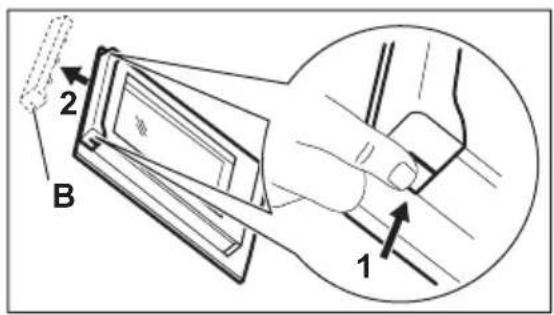

Étape 5 Tenez la garniture de porte (B) sur le bord supérieur de la porte des deux côtés et poussez vers l'intérieur pour libérer le joint du clip.

Étape 6 Retirez le cache de la porte en le tirant vers l'avant.

Étape 7 Prenez le panneau de verre de la porte par son bord supérieur et tirez-le doucement. Assurez-vous que la vitre glisse entièrement hors de ses supports.

Étape 8 Nettoyez les vitres à l'eau savonneuse. Essuyez soigneusement les panneaux de verre. Ne passez pas les panneaux en verre au lave-vaiselle.

Étape 9 Après le nettoyage, installez le panneau de verre et la porte du four.

Si la porte est installée correctement, vous entendrez un clic lors de la fermeture des loquets.

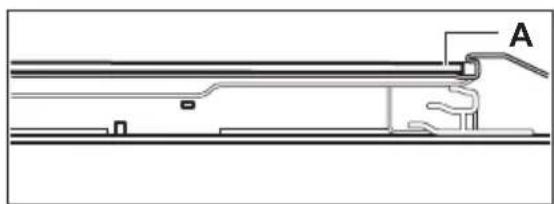

La zone imprimée doit faire face à l'intérieur de la porte. Après l'installation, vérifie que la surface du panneau de verre où se trouve les zones imprimées est mise au toucher (le relief doit être de l'autre côte). Lorsque le cadre de la porte est installé correctement, il émet un clic.

Veillez à installer correctement le panneau de verre intérieur dans son logement.

11.5 Comment remplacer : éclairage

AVERTISSEMENT! Risque d'électrocution. L'éclairage peut être chaud.

Tenez toujours l'ampoule halogène avec un chiffon afin d’éviter que des résidus de graisse ne brûlent sur l'ampoule.

Avant de replacer l'éclairage :

Étape 1 Étape 2 Étape 3

Éteignez le four. Attendez que le four ait refroidi.

Débranchez le four de l'alimentation secteur.

Placez un chiffon au fond de la cavi-té.

Lampe arrière

Étape 1 Tournez le diffuseur en verre pour le retirer.

Étape 2 Nettoyez le diffuseur en verre.

Étape 3 Remplacez l'ampoule par une ampoule ajustée résistant à une température de 300°C.

Étape 4 Installez le diffuseur en verre.

Avertissement!

Reportez-vous aux chapitres concernant la sécurité.

12.1 Que faire si...

Dans tous les cas ne figurant pas dans ce tableau, veuillez contacter un service après-vente agréé.

Problème vérifiez si...

Le four ne chauffe pas. Le fusible a disjoncté.

Problème : Vérifiez si...

Le joint de porte est en-dommagé.	N'utilisez pas le four.Contactdez un service après-vente agrée.
Heure de fin de cuisson -n'est pas réglé.	Régléz : Heure de fin decuisson.Consultez les « Fonctions de l'horlo-ge » .
L'éclairage ne fonctionnépas.	L'ampoule est grillée.

12.2 Données de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente/agréé.

Les informations nécessaires au service après-vente figurent sur la plaque signalétique. La plaque signalétique se trouve sur le cadre avant de la cavité de l'appareil. Ne retirez pas la plaque signalétique de la cavité de l'appareil.

Modèle (Mod.)

Référence produit (PNC)

Nombre de série (SN)

13.1 Informations produit et fiche d'informations produit*

Nom du fournisseur Electrolux

Identification du modele	EOA5220AOR 949496915 EOA5220AOV 949496914
Indice d'efficacité énergétique 95.3
Classe d'efficacité énergétique A
Consommation d'énergie avec charge standard, en mode conven- tionnel	0.95 kWh/cycle
Consommation d'énergie avec charge standard, en mode chaleur tournante	0.81 kWh/cycle
Nombre de cavités 1
Source de chaleur Électricité
Volume 72 I
Type de four Four encasable
Masse	EOA5220AOR 30.2 kg
	EOA5220AOV 30.2 kg

• Pour l'Union française conformément aux Règlements UE 65/2014 et 66/2014. Pour la République de Bielorussie conformément à STB 2478-2017, Annexe G; STB 2477-2017, Annexes A et B. Pour l'Ukraine conformément à 568/32020. La classe d'efficacité énergétique n'est pas applicable pour la Russie. EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Cuisinières, fours, fours à vapeur et grils : Méthodes de mesure des performances.

13.2 Économie d'énergie

Cet appareil est doté de caractéristiques qui vous permettent d'économiser de l'énergie lors de votre cuisine au quotidien.

Assurez-vous que la porte de l'appareil est fermée lorsque l'appareil est en marche.

Évitez d'ouvrir l'appareil trop souvent pendant la cuisson. Nettoyez régulièrement le joint de porte et assurez-vous qu'il est bien en place.

Utilisez des plats en métal pour accroître les économies d'énergie.

Dans la mesure du possible, ne préchauffez pas l'appareil avant la cuisson.

Lorsque vous préparez plusieurs plats à la fois, faites en sorte que les pauses entre les cuissons soient aussi courtes que possible.

Cuisson avec ventilation

Si possible, utilisez les fonctions de cuisson avec la ventilation pour économiser de l'énergie.

Chaleur résiduelle

Si la cuisson doit durer plus de 30 minutes, réduisez la température de l'appareil au minimum 3 à 10 minutes avant la fin de la cuisson. La chaleur résiduelle à l'intérieur de l'appareil poursuivra la cuisson.

Utilisez la chaleur résiduelle pour réchauffer d'autres plats.

Maintien des aliments au chaud

Sélectionnez la température la plus BASSE possible pour utiliser la chaleur résiduelle et maintenir le repas au chaud.

Chaleur tournante humide

Fonction conçue pour économiser de l'énergie en cours de cuisson.

14. En matière de protection de l'environnement

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils.

portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

11.1 Pizimes par tirissanu

Tirianas lidzekli

Tiriet ierie crie kdsalu ar mikroskiedras dranu, kas iemerkta silta udenu ar saudzigu mazganas lidzekli. Notiriet un parbaudiet durvu blakus cepēšanas ietvaru.

Metala virsmu tiri'sanai izmantojet tiri'sanas skidumu.

Trapi tirsanai izmantojet saudzigu mazgāsanas fidzekli. Neklajiet to uz katalitiskajam virs-mam.

Lietosana ikdiena
