FM205 - Four électrique AEG - Notice d'utilisation et mode d'emploi gratuit

Marque	AEG
Modèle	FM205
Type d'appareil	Four électrique encastrable
Volume utile	56 litres

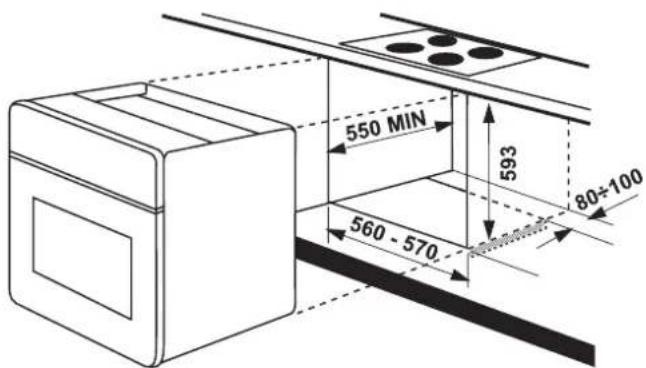

Dimensions (H x L x P)	593 x 560 x 550 mm (sous-encastrement 580 mm)
Puissance totale	2700 W
Tension	230 V / 50 Hz
Fonctions de cuisson	Cuisson traditionnelle, chaleur tournante, gril simple, gril double, cuisson pizza, sole
Programmateur électronique	Avec minuterie, cuisson différée, arrêt automatique
Niveaux de cuisson	4 gradins
Éclairage intérieur	Ampoule 25 W, culot E14, résistante à 300 °C
Ventilateur de refroidissement	Oui, automatique
Thermostat de sécurité	Oui, coupure en cas de surchauffe
Porte	Verre, amovible pour nettoyage
Revêtement intérieur	Émail lisse
Nettoyage	À la main avec éponge et détergent doux ; pas de nettoyeur vapeur

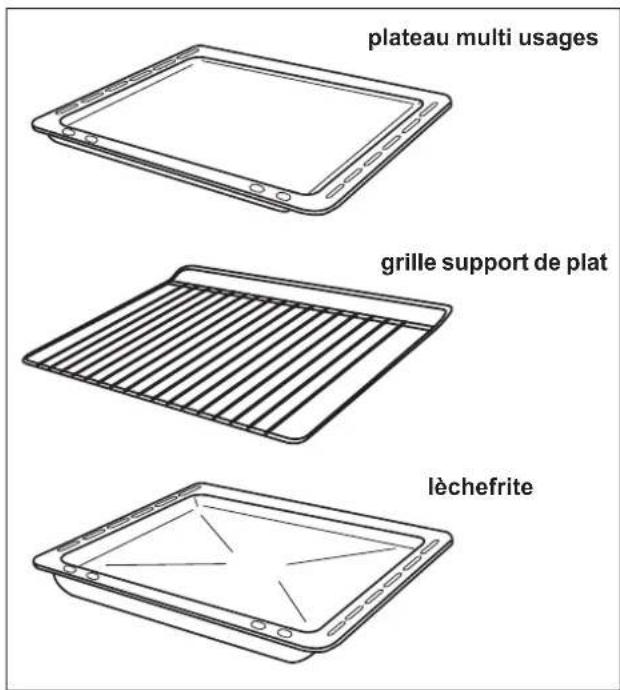

Accessoires fournis	Grille support, lèchefrite, plateau multi-usages
Consommation énergétique (classique)	0,79 kWh
Consommation énergétique (chaleur tournante)	0,78 kWh
Poids de l'appareil	Environ 30 kg
Classe énergétique	A

FOIRE AUX QUESTIONS - FM205 AEG

Comment régler l'heure sur le programmateur ?

Pressez la touche sélection jusqu'à voir clignoter le voyant mise à l'heure. Utilisez les touches + et - pour régler l'heure, puis attendez 5 secondes. Le voyant s'éteint et l'heure est enregistrée.

Comment programmer une cuisson avec arrêt automatique ?

Sélectionnez la fonction de cuisson et la température. Pressez sélection pour choisir temps de cuisson, réglez la durée avec +/-, puis confirmez. Le four s'arrêtera automatiquement à la fin du temps.

Puis-je utiliser du papier aluminium dans le four ?

Oui, mais ne le placez jamais en contact direct avec la sole. Posez-le sur la grille ou sous le plat pour protéger la sole. Ne couvrez pas toute la grille pour permettre la circulation de l'air.

Comment nettoyer l'intérieur du four ?

Utilisez une éponge humide avec un détergent doux. Pour les projections grasses, nettoyez après chaque usage. N'utilisez jamais de nettoyeur vapeur ou haute pression. La porte peut être démontée pour un nettoyage plus facile.

Que faire si le four ne chauffe pas ?

Vérifiez d'abord que l'heure est réglée (le four ne chauffe pas si l'heure clignote). Si l'heure est correcte, vérifiez le disjoncteur. Si le problème persiste, contactez le service après-vente.

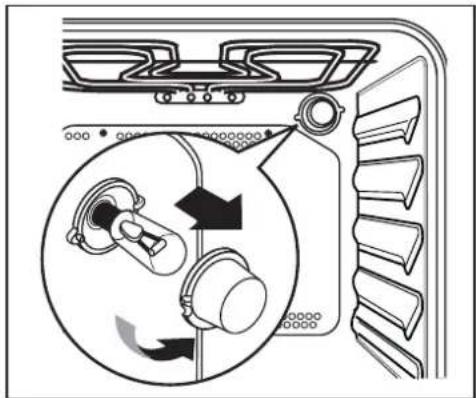

Comment remplacer l'ampoule du four ?

Débranchez l'appareil. Dévissez le globe protecteur (tournez à gauche), puis l'ampoule. Remplacez par une ampoule neuve de 25 W, culot E14, résistante à 300 °C. Revissez le globe.

Quel est le volume du four et combien de plats puis-je cuire en même temps ?

Le volume utile est de 56 litres. En chaleur tournante, vous pouvez cuire sur 2 niveaux (gradins 1 et 3) simultanément.

Comment utiliser la fonction gril ?

Préchauffez le four 10 minutes. Placez l'aliment sur la grille, la lèchefrite en dessous. Sélectionnez le gril (simple ou double) et réglez le thermostat sur MAX. Pour des pièces épaisses, utilisez le gradin 3 ; pour les fines, le gradin 4.

Que faire en cas de condensation sur la vitre ?

La condensation est normale. Pour la réduire, préchauffez le four avant d'enfourner. Essuyez la condensation après cuisson avec un chiffon doux.

Où trouver les pièces de rechange ?

Contactez le service après-vente AEG agréé. Utilisez uniquement des pièces certifiées constructeur pour garantir la sécurité et la conformité.

MODE D'EMPLOI FM205 AEG

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Pendant et après le fonctionnement de l'appareil, le hublot de porte est chaud, les récipients et leur contenu peuvent basculer. Tenez les enfants éloignés.

Si ces différents points ne sont pas respectés, cela pourrait occasionner des risques matériels et corporels.

-	FR	FAURE
1	Fabricant
2	Modèle	FM 205
3●	Classement selon son efficacité énergétique
4	- Classique
5	- Convection forcée
	Consommation d'énergie Fonction chauffage:
6	- Classique	0,79 kWh
7	- Convection forcée	0,78 kWh
8	- Vapeur
9	Volume utile (litres)	56
	Type:- Faible volume- Volume moyen- Grand volume
	Temps de cuisson en charge normale:
10	- Classique	43 min.
11	- Convection forcée	41 min.
12	Aire de la surface de la plus grande plaque pour patisserie	1130 cm2
13	Bruit [dB (A) re 1 pW]
● Économe Peu économique

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Avertissements importants

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Avant la première utilisation de votre appareil, faites-le chauffer une fois à vide. Assurez-vous alors que la pièce soit suffisamment aérée : VMC (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.
• Ne tirez jamais votre appareil par la poignée de la porte du four.
• Si vous utilisez un appareil électrique à fil à proximité de votre four (par exemple un batteur électrique), assurez-vous que le câble d'alimentation de cet appareil ne risque pas de toucher une surface chaude du four qui serait susceptible de fondre ou ne risque pas d'être coincé dans la porte du four.
• En plus du(des) accessoire(s) fournis avec votre appareil, n'utilisez que des plats, des moules à gâteaux,... résistants à de hautes températures (suivez les instructions des fabricants). ● Sur la porte ouverte du four:

- ne posez pas de charge lourde,

- assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.

• Au moment de l'ouverture de la porte du four, durant la phase de cuisson ou à la fin de cette dernière, faites attention à la bouffée d'air chaud qui sort du four.
• En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vous approcher du(des) élément(s) chauffant(s) et utilisez des gants thermiques de cuisine.
• Ne placez jamais de papier d'aluminium (ou tout autre utensile, plat et accessoire) directement en contact avec la sole, la chaleur accumulée pourrait entraîner une détérioration de l'émail ou de l'appareil.
• N'employez jamais la lèchefrite comme plat à rôtir.
• Après utilisation de votre four, assurez-vous que toutes les manettes se trouvent sur la position "arrêt".
• Éloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous éviterez ainsi qu'ils se brûlent en touchant la façade chaude de votre appareil.
• Pendant la cuisson, le four devient chaud. Veiller à ne pas toucher les éléments chauffants à l'intérieur du four.
• Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
• Avant de procéder au nettoyage de votre appareil, vérifiez qu'aucun élément n'est sous tension (toutes les commandes doivent se trouver sur la position "arrêt") et que les parois soient suffisamment refroidies.
• Pour obtenir de bons résultats culinaires et d'utilisation, veillez à ce que votre appareil soit toujours propre ; lors de la cuisson de certaines préparations, les projections graisseuses peuvent dégager des odeurs désagréables.
• Nettoyez votre appareil après chaque utilisation afin de garantir un fonctionnement correct.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

Installation

• Les opérations d'installation et de branchement doivent être réalisées par un technicien qualifié.
• Les réparations ne doivent être effectuées que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de la cuisinière si celle-ci présente une quelconque anomalie.

Sécurité

- Thermostat de sécurité : Il coupe l'alimentation de toutes les résistances du four en cas de surchauffe imputable à un usage incorrect de l'appareil ou à la panne de certains composants. L'enclenchement du thermostat a lieu automatiquement dès que la température dans le four a baissé. Si le déclenchement du thermostat est à attribuer à la panne d'un composant, il faudra faire appel au service après-vente.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

Le symbole sur le produit ou son emballage

indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors

l'adresse d'un Service Après-Vente.

En cas d'intervention sur l'appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

Sommaire

Avertissements importants 3

Comment lire votre notice d'utilisation? 5

Description de l'appareil 6

Comment utiliser le four 7

Programmateur électronique 8

Conseils avant la première utilisation 10

Fonctions de cuisson 11

Accessoires du four 12

Conseils d'utilisation 13

Guide des cuissons 14

Entretien et nettoyage 16

En cas d'anomalie de fonctionnement 17

Service après Vente 18

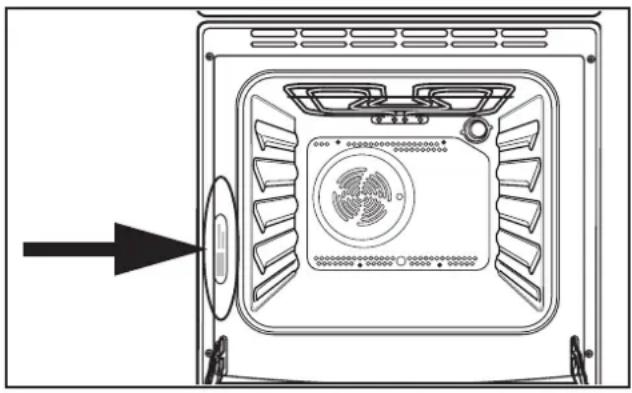

Plaque signalétique 18

Garantie

Consignes de sécurité 19

Caractéristiques techniques 20

Installation de l'appareil 21

Mise en place de l'appareil 21

Raccordement électrique 22

Comment lire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

Conseils et recommandations

Informations sur l'environnement

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l'appareil du fait du non-respect de ces avertissements.

Cet appareil est conforme aux Directives communautaires CEE suivantes:

- 73/23 - 90/683 (Basse Tension);

- 89/336 (Compatibilité Electromagnétique);

- 93/68 (Directives Générales);

Ces informations sont valables uniquement dans les pays dont le symbole d'identification figure sur la plaque signalétique de l'appareil.

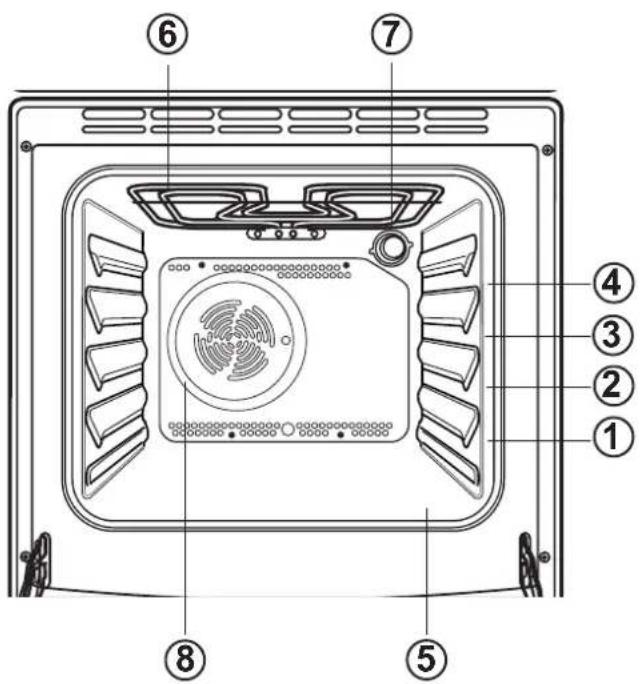

Description de l'appareil

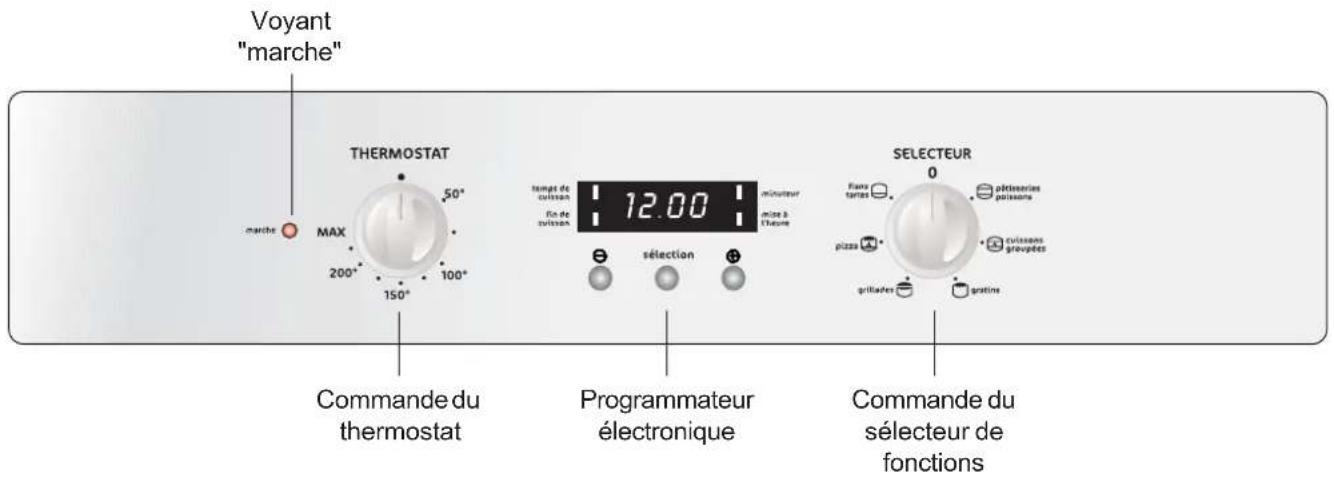

Bandeau de commande

① à ④ Niveaux de gradins ⑤ Sole ⑥ Gril ⑦ Eclairage du four ⑧ Turbine de ventilation

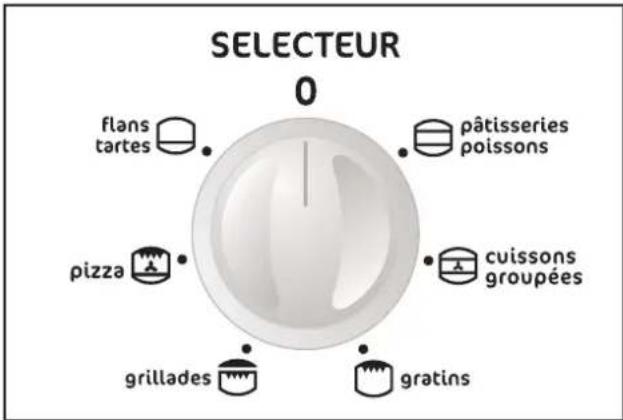

Le sélecteur de fonctions

Cette commande vous permet de choisir le mode de cuisson désiré. Les symboles présents sur le sélecteur de fonctions signifient :

Le four est éteint

Cuisson par l'élément chauffant inférieur (soule)

Cuisson Pizza

Grillade traditionnelle (gril double)

Grillade traditionnelle (gril simple)

Cuisson par chaleur tournante

Cuisson traditionnelle

Positionnez le sélecteur sur l'un de ces symboles pour obtenir la fonction désirée.

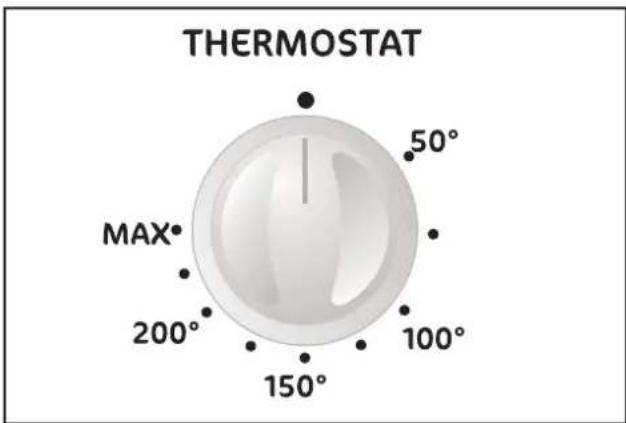

Le thermostat

Le réglage de la température (entre 50 et 230 degrés) s'effectue en tournant le thermostat dans le sens des aiguilles d'une montre.

Le voyant de fonctionnement du thermostat

Ce voyant s'allume pendant le préchauffage du four et s'éteint lorsque la température sélectionnée est atteinte.

Ventilateur de refroidissement

Le ventilateur sert à refroidir le bandeau de commandes, les manettes, la poignée de la porte du four. Le ventilateur se met en marche ou s'arrête automatiquement lorsqu'on agit sur le sélecteur de fonctions.

Il est normal que vous l'entendiez encore quelques instants après l'arrêt total de votre four.

Thermostat de sécurité

Il coupe l'alimentation de toutes les résistances du four en cas de surchauffe imputable à un usage incorrect de l'appareil ou à la panne de certains composants. L'enclenchement du thermostat a lieu automatiquement dès que la température dans le four a baissé. Si le déclenchement du thermostat est à attribuer à la panne d'un composant, il faudra faire appel au service après-vente du magasin vendeur.

Fig. 1

Fig. 2

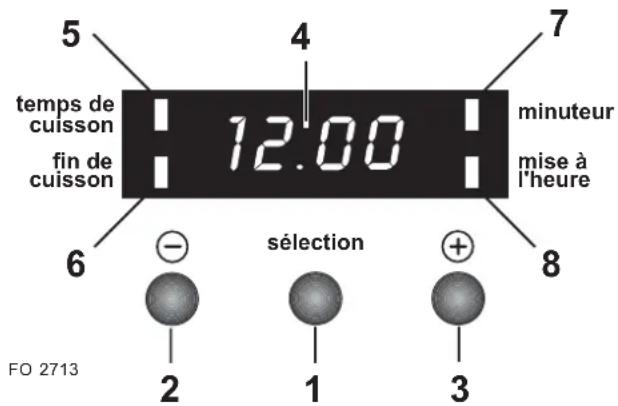

Programmateur électronique

1. Touche "sélection" : pour choisir une fonction
2. Touche “”—
3. Touche “⊕”
4. Cadran
5. Voyant indiquant la fonction "temps de cuisson"
6. Voyant indiquant la fonction "fin de cuisson"
7. Voyant indiquant la fonction "minuteur"
8. Voyant indiquant la fonction "mise à l'heure"

Le four fonctionne seulement si l'heure courante a été réglée. En outre, le four peut être utilisé manuellement, c'est-à-dire sans aucune programmation.

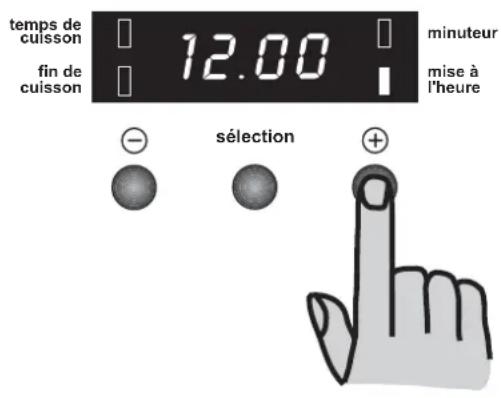

Réglage de l'heure courante

À l'instant où l'appareil est raccordé au réseau d'alimentation électrique, ou en cas de panne de courant, le voyant "mise à l'heure" clignote, indiquant ainsi la nécessité d'une mise au point.

Pour régler l'heure:

1. Pressez la touche Ⓒ u. ⏻
2. Lorsque l'heure exacte apparaît sur le cadran, attendez 5 secondes : le voyant "mise à l'heure" s'éteint et le cadran affiche l'heure courante.

Pour modifier l'heure:

1. pressez la touche "sélection" plusieurs fois pour sélectionner la fonction "mise à l'heure". Le voyant correspondant clignote. Ensuite, procédez comme indiqué plus haut. L'heure courante peut être modifiée seulement si aucune fonction automatique ("temps de cuisson" ou "fin de cuisson") n'a été programmée.

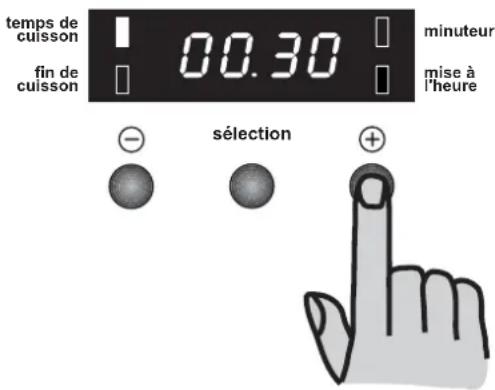

Fonction "temps de cuisson

Il est possible de commencer immédiatement la cuisson et de programmer automatiquement la durée. Après avoir enfourné les plats à cuire, sélectionnez la fonction de cuisson désirée et la température. Puis, pressez la touche "sélection" plusieurs fois pour sélectionner la fonction "temps de cuisson". Le voyant correspondant clignote. Ensuite, procédez en suivant les instructions suivantes:

Pour régler le temps de cuisson:

1. Pressez la touche ☎ qu. ☑
2. Lorsque le temps désiré apparaît sur le cadran, attendez 5 secondes : le voyant “temps de cuisson” (5) s'éclaire et le cadran affiche l'heure courante.
3. Lorsque le temps réglé s'est écoulé, le programmateur arrête automatiquement le fonctionnement du four, le voyant "temps de cuisson" clignote et une sonnerie se déclenche. Ramenez la manette du sélecteur et celle du thermostat sur la position "arrêt".

Pour interrompre le signal sonore, appuyez sur n'importe quelle touche. Attention! Quand vous accomplissez cette opération, le four s'allume de nouveau. Cependant, souvenez-vous de ramener toujours la manette du sélecteur et celle du thermostat sur la position "arrêt" à la fin de la cuisson.

Pour effacer le temps de cuisson:

1. Pressez la touche "sélection" plusieurs fois pour sélectionner la fonction "temps de cuisson". Le voyant correspondant clignote et le cadran affiche le temps de cuisson restant.
2. Pressez la touche jusqu'à ce que le cadran affiche les chiffres "0:00". Après 5 secondes, le voyant s'éteint et le cadran affiche l'heure courante.

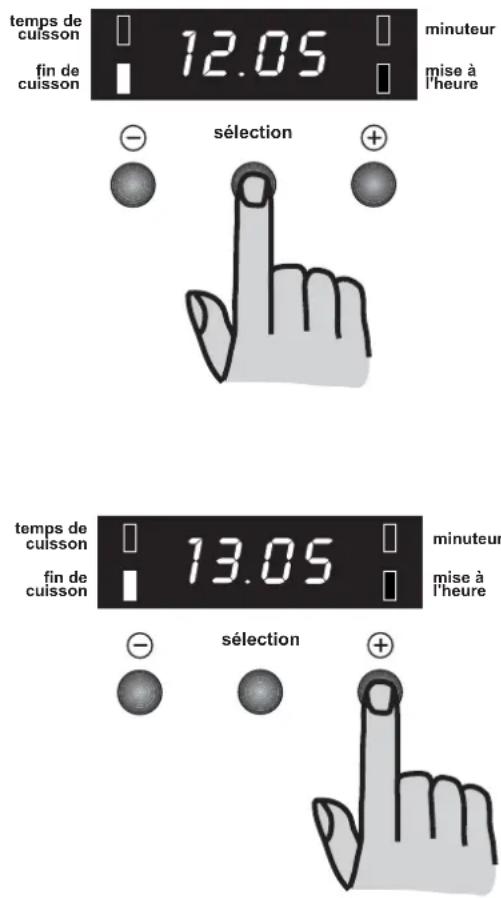

Fonction "fin de cuisson

Il est possible de commencer immédiatement la cuisson et de programmer automatiquement la fin de la cuisson. Après avoir enfourné les plats à cuire, sélectionnez la fonction de cuisson désirée et la température. Puis, pressez la touche "sélection" plusieurs fois pour sélectionner la fonction "fin de cuisson". Le voyant correspondant clignote.

Ensuite, procédez en suivant les instructions suivantes:

Pour régler la fin de cuisson:

1. Pressez la touche ☉. ⏻
2. Lorsque l'heure désirée pour la fin de cuisson apparaît sur le cadran, attendez 5 secondes : le voyant "fin de cuisson" s'éclaire et le cadran affiche l'heure courante.
3. Lorsque le temps réglé s'est écoulé, le programmateur arrête automatiquement le fonctionnement du four, le voyant "fin de cuisson" clignote et une sonnerie se déclenche. Ramenez la manette du sélecteur et celle du thermostat sur la position "arrêt". Pour interrompre le signal sonore, appuyez sur n'importe quelle touche. Attention! Quand vous accomplissez cette opération, le four s'allume de nouveau. Cependant, souvenez-vous de ramener toujours la manette du sélecteur et celle du thermostat sur la position "arrêt" à la fin de la cuisson.

Pour effacer la fin de cuisson:

1. Pressez la touche "sélection" plusieurs fois pour sélectionner la fonction "fin de cuisson". Le voyant correspondant clignote et le cadran affiche l'heure de fin de cuisson programmée.
2. Pressez la touche jusqu'à ce que le cadran affiche l'heure courante. Le programmateur émet un "bip" et le voyant s'éteint.

Les fonctions “temps de cuisson” et “fin de cuisson” peuvent être utilisées en même temps pour allumer et arrêter automatiquement le four.

1. Avec la fonction "temps de cuisson" (suivez les instructions fournies au chapitre correspondant) réglez le temps de cuisson. Ensuite, pressez la touche "sélection" : le cadran affiche le temps programmé.
2. Avec la fonction "fin de cuisson" (suivez les instructions fournies au chapitre correspondant) sélectionnez l'heure de la fin de cuisson. Les voyants correspondants s'éclairent et le cadran affiche l'heure courante. Le four s'allume et s'arrête automatiquement selon les durées programmées.

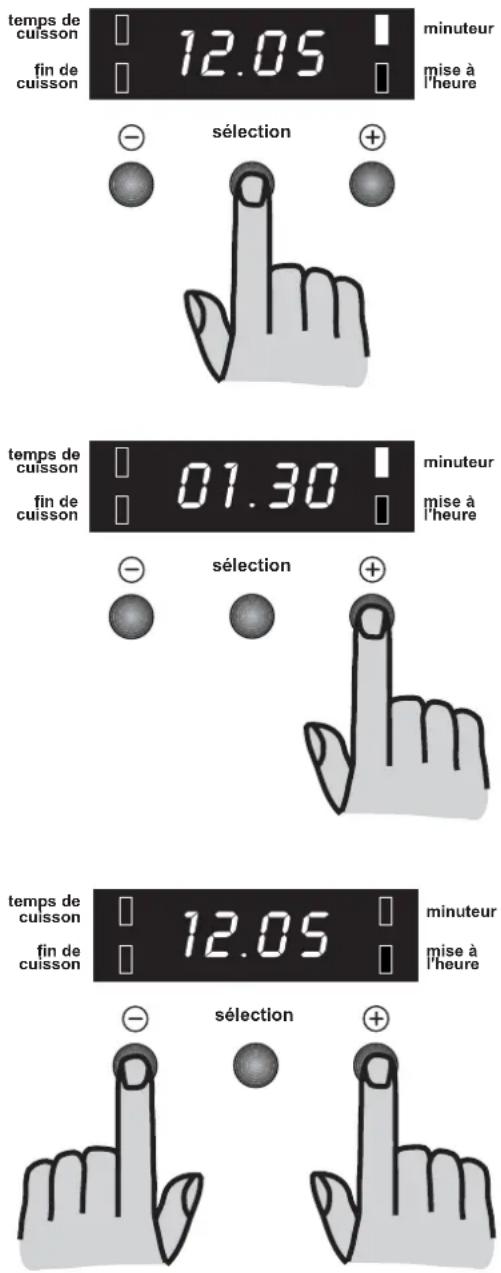

Fonction "minuteur

Grâce à cette fonction, une sonnerie se déclenche lorsque le temps réglé s'est écoulé. Attention: le minuteur N'INTERROMPT PAS LA CUISSON à la fin du temps réglé.

Pour régler le minuteur:

1. Pressez la touche "sélection" plusieurs fois pour sélectionner la fonction "minuteur". Le voyant correspondant clignote.
2. Ensuite, pressez la touche ⊕ ou ⊖ pour régler le temps désiré (maximum: 2 heures et 30 minutes).
3. Lorsque l'heure désirée apparaît sur le cadran, attendez 5 secondes : le voyant "minuteur" s'éclaire.
4. Lorsque le temps réglé s'est écoulé, le voyant clignote et une sonnerie se déclenche. Pour interrompre le signal sonore, appuyez sur n'importe quelle touche.

Pour effacer le minuteur:

1. pressez la touche "sélection" plusieurs fois pour sélectionner la fonction "minuteur". Le voyant correspondant clignote et le cadran affiche le temps restant.
2. , le voyant s'éteint et le cadran affiche l'heure courante.

Comment éteindre le cadran

1. Pressez les touches ⊕ et ⊖ en même temps et gardez la pression sur les touches pendant 5 secondes. Le cadran s'éteindra.
2. Pour allumer le cadran, appuyez sur n'importe quelle touche.

Le cadran peut être éteint seulement si aucune fonction n'a été programmée.

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonneuse en prenant soin de bien les rincer et les essuyer.

Première utilisation

Avant la première utilisation de votre four, faites-le chauffer une fois à vide afin d'éliminer l'odeur de calorifuge et les graisses de protection utilisées lors de la fabrication.

Assurez-vous alors que la pièce soit suffisamment aérée (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.

Comment procéder

1. Enlevez tous les accessoires du four.
2. Retirez les étiquettes publicitaires et les autocollants (sauf la plaque signalétique) qui pourraient se trouver sur la façade de votre appareil.
3. Faites chauffer la four en positionnant le sélecteur de fonctions sur le repère et le thermostat sur la position "MAX" pendant 30 minutes, afin d'éliminer l'odeur provenant du calorifuge.

Pendant cette opération, votre appareil fume. Aérez convenablement la pièce pour limiter les odeurs et le dégagement de fumée.

La durée et la température de cuisson indiquées dans les guides des cuissons sont adaptées à votre nouvel appareil. Pour obtenir de bons résultats culinaires, suivez ces indications.

Fonctions de cuisson

Toutes les cuissons doivent être faites avec la porte du four fermée.

Cuisson par l'élément chauffant inférieur (sole)

La cuisson se fait par l'élément chauffant inférieur. Cette position de thermostat convient particulièrement pour la cuisson des flans et des tartes confectionnées avec des fruits. Le préchauffage du four est nécessaire (10 minutes environ).

Comment procéder ?

1) Préchauffez le four 10 minutes environ, en plaçant le sélecteur sur la position et le thermostat sur la position "MAX".

2) Enfournez votre plat et réglez le thermostat sur la température désirée.

La cuisson traditionnelle

La cuisson se fait par convection naturelle : l'air chaud circule dans le four selon le principe des courants ascendants et descendants. Elle convient à toutes les cuissons.

Le préchauffage du four est nécessaire (10 minutes environ).

Comment procéder ?

Pour les pâtisseries, les gratins, les terrines,...

1) Positionnez le sélecteur sur la position

2) Préchauffez le four en plaçant le thermostat sur le repère choisi pour la cuisson (consultez le guide des cuissons).

3) Enfournez votre plat.

Cuisson pizza

L'action combinée de la chaleur provenant du bas et de l'air chaud répartie par le ventilateur permet la cuisson uniforme de pizzas ou de tourtes salées.

Le préchauffage du four est nécessaire.

Comment procéder ?

1) Préchauffez le four 10 minutes environ, en plaçant le sélecteur sur la position 📂

2) Enfournez votre plat et réglez le thermostat sur la température désirée.

Les grillades

[1] Trechauffez le four 10 minutes environ.

2) Préparez la pièce à griller. 3) Placez-la directement sur la grille support de plat. 4) Positionnez le sélecteur sur la position et le thermostat sur la position "MAX". 5) Glissez la lèchefrite au gradin 1. Versez toujours un peu d'eau dans la lèchefrite. 6) Glissez la grille support de plat au gradin 3 ou 4 suivant l'épaisseur de la pièce à griller.

a) Préférez le gradin 4 pour les pièces à griller minces (toasts, côtes de porc, saucisses, petits poissons...). b) Préférez le gradin 3 pour les pièces à griller épaisses (côte de boeuf, gros poissons, morceaux de poulet). 7) Lorsque la première face est dorée, retournez la pièce sans la piquer pour éviter de lui faire perdre son jus. 8) Faites griller la deuxième face. 9) Salez en fin de cuisson.

Le temps de cuisson doit être déterminé par l'épaisseur de la pièce à griller et non par son poids.

Les gratins

1) Préchauffez le four 10 minutes environ.

2) Positionnez le sélecteur sur la position le thermostat sur la position "MAX". 3) Placez le plat sur la grille support et glissez l'ensemble au gradin 3 ou 4. 4) Laissez le mets exposé quelques minutes au rayonnement du gril.

Plus la préparation sera proche de l'élément rayonnant, plus le "gratinage" sera rapide.

Cuisson par chaleur tournante

Dans ce mode de cuisson, la circulation de l'air chaud à l'intérieur du four est assurée par un ventilateur. Vous pourrez ainsi cuire plusieurs plats en même temps, que vous disposerez sur différents niveaux.

Le préchauffage du four est nécessaire (10 minutes environ).

Enfournez votre plat au gradin 2. Si vous désirez cuire deux plats en même temps, nous vous conseillons d'utiliser le premier et le troisième guide en partant du bas.

2) Positionnez le sélecteur sur la position 3) Positionnez le thermostat sur la température désirée.

Accessoires du four

En plus des accessoires fournis avec votre appareil, nous vous conseillons de n'utiliser que des plats et des moules à gâteaux résistants à de hautes températures (suivez les instructions des fabricants).

Attention!

Faites toujours attention, lorsque vous insérez ou sortez la grille et la lèchefrite, de ne pas abîmer les surfaces émaillées à l'intérieur du four.

Votre four est équipé de :

• 1 plateau multi-usages;
• 1 grille support de plat;
• 1 lèchefrite;

Les préparations posées sur la plaque à pâtisserie ou sur la grille de support de plat ne doivent pas excéder 7 à 8 kilogrammes.

Elle s'utilise pour la cuisson ou le réchauffage de pizza, de petits gâteaux individuels posés directement sur la plaque. Prenez la précaution de centrer le plateau multi-usages dans le four pour permettre une bonne circulation d'air et obtenir de bons résultats culinaires.

La grille support de plat

Elle permet de poser les plats (rôtis, gratins, les moules à pâtisserie, etc.) ainsi que les grillades. Votre plat doit être centré sur la grille.

Si vous cuisez les aliments directement sur la grille, glissez la lèchefrite au gradin 1. Versez toujours un peu d'eau dans la lèchefrite.

La lèchefrite

Elle est utilisée pour recueillir le jus des grillades.

Glissez la lèchefrite.

Elle n'est pas prévue pour être utilisée comme plat de cuisson.

Lorsque vous n'utilisez pas la lèchefrite, veillez à la retirer du four.

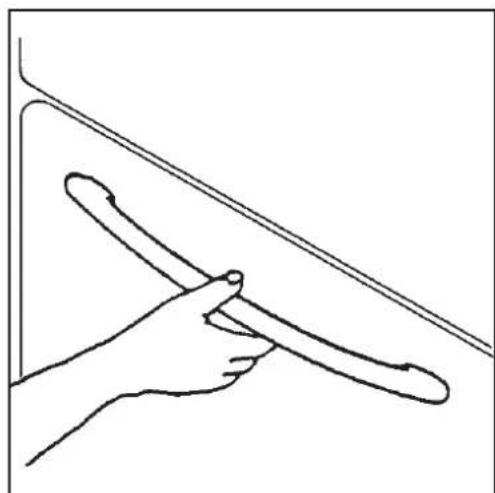

Pour ouvrir la porte du four, empoignez toujours la poignée au centre.

Conseils d'utilisation

Ce four est équipé d'un système exclusif de cuisson qui crée une circulation naturelle d'air et la récupération continue des vapeurs de cuisson. Cet avantage permet de cuisiner dans un milieu constamment humide en maintenant les aliments tendres à l'intérieur et croustillants à l'extérieur. De plus, les temps de cuisson et les consommations d'énergie sont extrêmement réduits.

La vapeur s'étant créée pendant la cuisson sort au moment de l'ouverture de la porte. Ce phénomène est absolument naturel.

Au moment de l'ouverture de la porte du four, durant la phase de cuisson ou à la fin de cette dernière, faites attention à la bouffée d'air chaud qui sort du four.

La formation éventuelle de condensation sur la vitre de la porte, sur les parois et sur le fond du four ne compromet pas le fonctionnement de l'appareil. Nous vous conseillons d'essuyer la condensation à la fin de la cuisson.

Pour réduire la condensation, assurez-vous que le four est bien chauffé avant de placer la nourriture dans la cavité du four. Un court préchauffage (à peu près 10 minutes) sera nécessaire avant toutes les cuissons.

Le réchauffage et la décongélation de plats préparés à l'avance s'effectuent en position cuisson traditionnelle.

Nos conseils

Ne placez jamais de papier aluminium (ou tout autre ustensile, plat et accessoire) directement en contact avec la sole du four. Cela pourrait entraîner une surchauffe qui affecterait la cuisson de vos mets et la chaleur accumulée pourrait entraîner une détérioration de l'émail et de l'appareil. Placez toujours les plats, poêles résistantes à la chaleur et feuilles d'aluminium sur la grille de votre four, en hauteur.

• Pour préserver la propreté de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.
• Piquez la peau des volailles et saucisses à l'aide d'une fourchette avant la cuisson. Vous éviterez ainsi le gonflement et l'éclatement de la peau.
• Laissez le moins de barde possible autour de vos rôtis pour réduire les projections et obtenir un mets moins riche en graisse.

Choix des récipients

• L'épaisseur, la conductibilité, la couleur des récipients influencent les résultats culinaires.
• Pendant la cuisson, certaines préparations augmentent de volume, en conséquence, choisissez vos récipients de manière à ce que la préparation crue laisse le tiers supérieur du moule libre.
• Pour prévenir les projections graisseuses trop importantes, utilisez pour la cuisson des rôtis et des volailles, des plats à bords hauts et des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la pièce à rôtir.
• Réservez les plats en verre à feu pour vos gratins et vos soufflés.

Influence des récipients sur les résultats de cuisson au four

Sachez que :

À l'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préservent l'humidité des aliments. Nous vous les conseillons pour les pâtisseries moelleuses, la cuisson des gratins, des rôtis. B La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les récipients avec intérieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des aliments. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vous constatez Que faire ?
Dessous trop pâle prenez un moule pas assez cuit du type ou dessus trop foncé	Boudescendez le moule d'un niveau
Dessous trop foncé, prenez un mouletrop cuit du type Aou dessus trop clair	ouremontez le mouled'un niveau

Guide des cuissons

Les temps de cuisson indiqués ne comprennent pas le préchauffage.

Un court préchauffage (à peu près 10 minutes) est nécessaire avant toutes les cuissons.

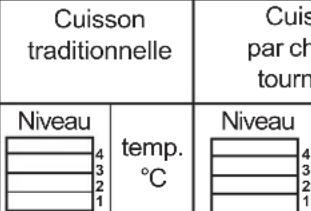

La cuisson traditionnelle et par chaleur tournante

Poids (en gr.)	ALIMENTS				Temp. °C	Temps de cuisson [54vc] en minutes	NOTES
	GÂTEAUX
	Pétris/levés 2 170 2 (1 et 3)*	160 45 ~ 60	Dans un moule à gâteau
	Pâte à sablés 2 170 2 (1 et 3)*	160 20 ~ 30	Dans un moule à gâteau
	Gâteau au fromage blanc	1 160 2 150 60 ~ 80	Dans un moule à gâteau
	Gâteau aux pommes 1 180 2 (1 et 3)*	170 40 ~ 60	Dans un moule à gâteau
	Strudel 2 175 2 150 60 ~ 80
	Tarte à la confiture	2 175 2 (1 et 3)*	160 30 ~ 40
	Cake aux fruits	1 175 1 160 45 ~ 60	Dans un moule à pain
	Génoise	1	175	2 (1 et 3)*	160	30 ~ 40	Dans un moule à gâteau
	Christmas cake	1	170	1	160	40 ~ 60	Dans un moule à gâteau
	Gâteau aux prunes	1	170	1	160	50 ~ 60	Dans un moule à pain
	Petits gâteaux	2	175	2 (1 et 3)*	160	25 ~ 35	Sur une plaque à pâtisserie
	Biscuits	2	160	2 (1 et 3)*	150	20 ~ 30	Sur une plaque à pâtisserie
	Meringues	2	100	2 (1 et 3)*	100	90 ~ 120	Sur une plaque à pâtisserie
	Buns	2	190	2 (1 et 3)*	180	12 ~ 20	Sur une plaque à pâtisserie
	Pâtisserie : Choux	2	200	2 (1 et 3)*	190	15 ~ 25	Sur une plaque à pâtisserie
	PAIN ET PIZZA
1000	Pain blanc	1	190	2	180	40 ~ 60	1-2 pains
500	Pain de seigle	1	190	1	180	30 ~ 45	Moule à pain
500	Petits pains	2	200	2 (1 et 3)*	175	20 ~ 35	6-8 pains
250	Pizza	1	210	2 (1 et 3)*	190	15 ~ 30	Dans un moule
	FLANS
	Soufflé de pâtes	2	200	2 (1 et 3)*	175	40 ~ 50	Dans un plat
	Flan de légumes	2	200	2 (1 et 3)*	175	45 ~ 60	Dans un plat
	Quiches	1	200	2 (1 et 3)*	180	35 ~ 45	Dans un plat
	Lasagne	2	180	2	160	45 ~ 60	Dans un plat
	Cannelloni	2	200	2	175	40 ~ 55	Dans un plat
	VIANDES
1000	Bœuf	2	190	2	175	50 ~ 70	Sur grille
1200	Porc	2	180	2	175	100 ~ 130	Sur grille
1000	Veau	2	190	2	175	90 ~ 120	Sur grille
1500	Roast-beef à l'anglaise saignant	2	210	2	200	50 ~ 60	Sur grille
1500	à point	2	210	2	200	60 ~ 70	Sur grille
1500	bien cuit	2	210	2	200	70 ~ 80	Sur grille
2000	Epaule de porc	2	180	2	170	120 ~ 150	Avec la couenne
1200	Jarret de porc	2	180	2	160	100 ~ 120	2 pièces
1200	Agneau	2	190	2	175	110 ~ 130	Gigot
1000	Poulet	2	190	2	175	60 ~ 80	Entier
4000	Dinde	2	180	2	160	210 ~ 240	Entière
1500	Canard	2	175	2	160	120 ~ 150	Entier
3000	Oie	2	175	2	160	150 ~ 200	Entière
1200	Lapin	2	190	2	175	60 ~ 80	Ragoût
1500	Lièvre	2	190	2	175	150 ~ 200	Ragoût
800	Faisan	2	190	2	175	90 ~ 120	Entier
	Pain de viande	2	180	2	160	40 ~ 60	Moule à pain
	POISSONS
1200	Truite/Dorade	2	190	2 (1 et 3)*	175	30 ~ 40	3-4 poissons
1500	Thon/Saumon	2	190	2 (1 et 3)*	175	25 ~ 35	4-6 filets

Si vous souhaitez faire cuire plusieurs plats en même temps, il est conseillé de les placer aux hauteurs indiquées entre parenthèses.

Les temps de cuisson indiqués ne comprennent pas le préchauffage.

Un court préchauffage (à peu près 10 minutes) est nécessaire avant toutes les cuissons.

La cuisson au gril (symboles

ALIMENTS	Quantité		Grill		Temps cuisson
	Morceaux	Gr.	Niveau	température °C	Dessus	Dessous
Filet 4 800 3 max 12 ~ 15 12 ~ 14Beefsteaks 4 600 3 max 10 ~ 12 6 ~ 8Saucisses 8 — 3 max 12 ~ 15 10 ~ 12Côtes de porcPoulet (coupé en deux)BrochettesPoulet (Blancs)HamburgerPoisson (Filets)SandwichesToast	4 60024 — 34 40064-6—	3 max 12 ~ 1000max 10 ~ 153600400—	16 12 ~ 14310 ~ 12max 12 ~ 15 123333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333	maxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmaxmin	30 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~ 3530 ~3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 3030 ~ 303	25 ~ 308 ~ 1010 ~ 12—

Cuisson Pizza

POIDS EN GR.	ALIMENTS	Niveau 4321	Temperature °C	Temps cuisson minutes	NOTES
-	Pizza, grande	1	200	15 ~ 25	Sur une plaque à pâtisserie
500	Pizza, petite	1	200	10 ~ 20	Dans un moule sur grille
500	Fouace	1	175	15 ~ 25	Sur une plaque à pâtisserie

Les températures du four ne sont présentées qu'à titre indicatif. Il pourra s'avérer nécessaire d'augmenter ou de baisser les températures en fonction des goûts et besoins individuels.

Entretien et nettoyage

Avant chaque opération de nettoyage, débranchez l'appareil.

N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four.

Bandeau de commandes et manettes :

Utilisez une éponge humide additionnée d'eau savonneuse. Rincez et séchez soigneusement.

Porte du four:

Utilisez une éponge humide additionnée d’un détergent doux. Rincez et séchez soigneusement. N'utilisez en aucun cas de produits abrasifs ou d’éponge avec grattoir.

Modèles en inox ou aluminium

Il est conseillé de nettoyer la porte du four à l'aide d'une éponge humide. Séchez ensuite avec un chiffon doux. N'utilisez jamais de laine d'acier, acides ni produits abrasifs car ils abîmeraient la surface de votre four.

Suivez la même procédure pour nettoyer le bandeau de commande de votre four.

Il existe des produits spécifiques que vous pourrez vous procurer dans le commerce.

Nettoyage du four à émail lisse

Les parois sont en émail vitrifié, brillant et lisse au toucher.

Entretien régulier :

Après chaque cuisson salissante, pensez à nettoyer les parois avec une éponge et un détergent doux pour retirer les projections grasses ; ainsi votre four dégagera moins de fumée lors de cuissons ultérieures et restera propre plus longtemps. En cas de débordements sur la sole, retirez-la pour la laver plus facilement.

Entretien périodique :

Utilisez des produits spéciaux du commerce.

Remplacement de la lampe du four

Débranchez l'appareil de l'alimentation avant de remplacer l'ampoule.

Dévissez le globe puis l'ampoule et remplacez-la par un modèle identique apte à supporter des hautes températures (300°C) et ayant les caractéristiques suivantes : Tension: 230 V (50 Hz); Puissance: 15 W / 25 W; Culot : E 14.

Dévissez le globe.

En cas d'anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre cuisinière avant d'appeler un technicien du Service Après-Vente. Il se peut que le problème soit simple et que vous puissiez le résoudre vous-même.

Symptômes	Solutions
• Les résultats de cuisson au four ne sont pas satisfaisants.	Vérifiez que:• la durée et la température de préchauffage sont correctes (voir chapitre "Guides des cuissons").• la température sélectionnée est adaptée.• la durée de cuisson est adaptée.• la grille ou la lèchefrite est bien positionnée dans le four.• le récipient de cuisson est bien adapté.Il est normal que le four fume lors de la première utilisation (voir chapitre "Conseils avant la première utilisation").
• Le four fume.	Vérifiez que:• le four ne nécessite pas de nettoyage.• la préparation ne déborde pas.• il n'y a pas de projections excessives de graisse/jus de cuisson sur les parois du four.• la température sélectionnée est adaptée, plus particulièrement pour la cuisson des viandes (voir chapitre "Guides des cuissons").
• Le four ne chauffe pas.	Vérifiez que:• l'heure est réglée (voir chapitre "Réglage de l'heure courante").
• Le programmateur affiche "12.00".	• Réglez l'heure (voir chapitre "Pour régler l'heure du jour").

Si après avoir vérifié ces différents points l'anomalie persiste, contactez le service après-vente de votre magasin vendeur.

Plaque signalétique

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil.

Ces indications figurent sur la plaque signalétique située sur votre appareil.

La plaque est située sur la façade de l'appareil.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Consignes de sécurité

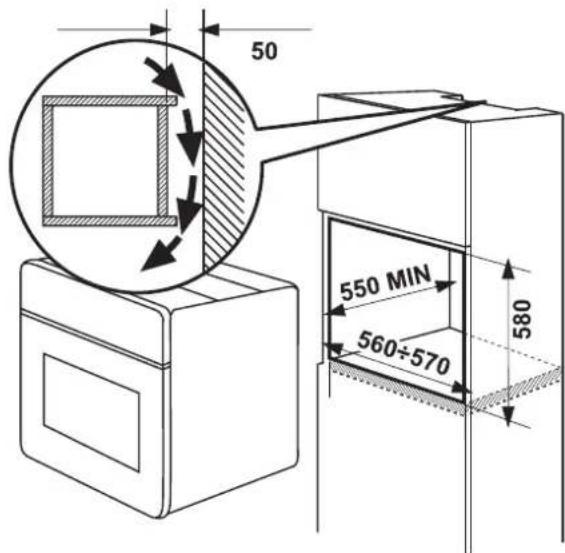

• Pour le bon fonctionnement de l'ensemble de cuisson encastré dans un meuble ou dans toute autre niche prévue à cet effet, il est indispensable que ces derniers possèdent les caractéristiques appropriées.
• Encastrer l'appareil de façon à ce qu'il touche aux meubles de cuisine voisins. Cela dans le but d'éviter que l'on puisse entrer accidentellement en contact avec les parties électriques.
• En outre, toutes les pièces de protection de l'appareil - ainsi qu'un éventuel panneau de protection, par exemple lorsqu'il est placé à la fin ou au commencement des éléments de cuisine - devront être fixées de telle façon qu'elles ne pourront être enlevées qu'à l'aide d'un outil.
• N'installez pas votre appareil à proximité d'un réfrigérateur ou congélateur car la chaleur émise par le four pourrait nuire au bon fonctionnement de ces appareils.

Vérifiez :

• que la puissance de l'installation est suffisante,
• que les lignes d'alimentation sont en bon état,
• que le diamètre des fils est conforme aux règles d'installation et aux normes en vigueur,
• que l'installation fixe comporte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur:

NF C 15-100 - installations électriques à basse tension. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Four électrique

Elément voûte 0,800 kW

Cuisson traditionnelle (élément sole + voûte) 1,800 kW

Gril simple 1,650 kW

Gril double 2,450 kW

Chaleur tournante 1,825 kW

Cuisson Pizza 2,650 kW

Eclairage de four 0,025 kW

Moteur de ventilateur du four 0,025 kW

Moteur de ventilateur de refroidissement 0,025 kW

Puissance électrique 2,700 kW

Raccordement électrique 230 V 50 Hz

Nettoyage: émail lisse

Accessoires

1 grille support

Hauteur Sous-encastrement 593 mm

Dans un meuble colonne 580 mm

Largeur 560 mm

Profondeur 550 mm

Intérieur du FOUR

Hauteur 335 mm

Largeur 405 mm

Profondeur 400 mm

Volume utile 56 litres

Mise en place de l'appareil

Les instructions suivantes sont destinées à l'installateur qualifié pour lui permettre d'exécuter les opérations d'installation et de branchement de la meilleure façon, tout en respectant la législation et les normes en vigueur. Le montage sur le meuble et l'installation électrique doivent être effectués uniquement par des techniciens spécialisés et agréés.

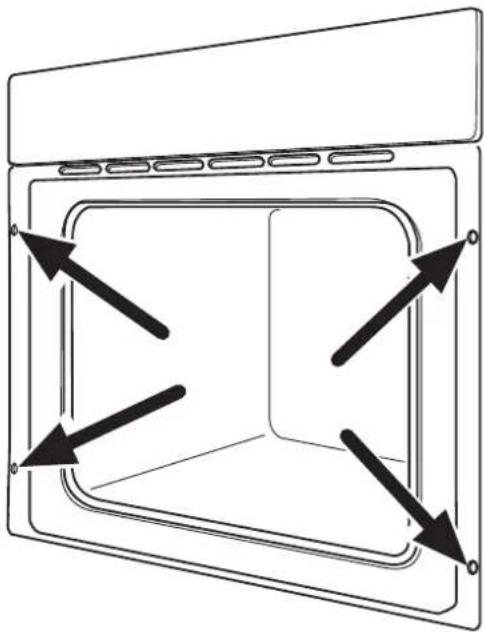

Fixation dans le meuble

Placer l'appareil dans la niche de meuble. Ouvrir la porte du four et fixer le corps du four au meuble à l'aide de quatre vis à bois s'adaptant aux trous pratiqués à cet effet sur les montants latéraux (voir figure dessous)

Dimensions de l'appareil

Encastrement dans un meuble colonne

Sous-encastrement

Avant de procéder au branchement vérifiez que :

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état,
• le diamètre des fils est conforme aux règles d'installation en vigueur,
• l'installation fixe de l'utilisateur comporte un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Votre four est livré avec un câble d'alimentation, section 3 x 1,5 mm².

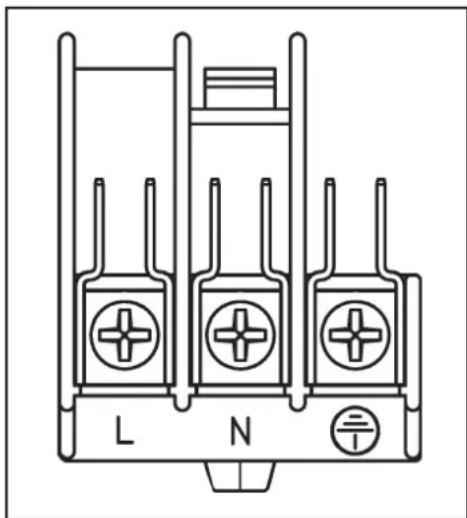

Le four est équipé d'une plaque à bornes à 3 pôles (Fig. 19) dont les conducteurs sont prédisposés pour fonctionner en 230 V monophasé.

Comment procéder ?

1. Montez une prise normalisée, pour la charge indiquée sur la plaque signalétique. Le câble est muni de trois conducteurs. Celui de mise à la terre est repéré jaune/vert.
2. La fiche doit être reliée à une prise de courant appropriée.

Le câble d'alimentation sera positionné de façon à ce qu'en aucun point sa température n'excède 50°C à la température ambiante.

1. Après le branchement, les éléments chauffants seront essayés en les faisant fonctionner pendant 3 min environ.

Remarque :

Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour établir la puissance du fusible.

Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le conducteur de mise à la terre jaune-verte ne doit pas être coupé par l'interrupteur.

Le câble d'alimentation sera positionné de façon à ce qu'en aucun point sa température n'excède 50°C à la température ambiante.

Important :

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur.

Remplacement de câble d'alimentation

Si le câble de raccordement doit être remplacé, commandez-le auprès de votre magasin vendeur et faites-le remplacer par un électricien qualifié. Utilisez exclusivement des câbles H07RN-F, ou H05RN-F, ou H05RR-F, ou H05VV-F, ou H05V2V2-F (T90), ou H05BB-F.

Comment procéder ?

1. Dévissez et enlevez le capot de protection situé à l'arrière de l'appareil.
2. Déconnectez le câble de la plaque à bornes positionnée sur la partie postérieure du four, et remplacez-le avec l'un des types mentionnés ci-dessus.

• Le conducteur de mise à la terre doit être relié à la borne
• La longueur du conducteur de terre sera supérieure de 2 cm à celle des conducteurs de phase.
• Immobilisez-le à l'aide du serre-câble.
• Remontez et vissez le capot de protection situé à l'arrière de l'appareil.
• Montez une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Le câble est muni de trois conducteurs. Celui de mise à la terre est répére jaune/vert.
• La fiche doit être reliée à une prise de courant appropriée.
• Après le branchement, les éléments chauffants seront essayés en les faisant fonctionner pendant 3 min env.
• Les câbles doivent être d'une section adaptée à la puissance de l'appareil et capables de supporter la température de fonctionnement.

Pure electrical connector diagram without any text, numbers, or symbols
