MODE D'EMPLOI W508 Antari

Page 01 Page 11 Page 22 Page 32

La machine (W-510) possède des fiches 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

5 pin XLR

Contact	Fonction
1	Masse
2	Signal-
3	Signal+

Antari W-508 & W-510 machine à fumée

Nos félicitations pour l'achat de votre nouvelle

Machine à Fumée d'Antari

Nous vous remercions d'avoir choisi une machine à fumée d'Antari. Vous êtes en possession d'un produit robuste et puissant. En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profiterez d'une performance solide et convaincante de votre machine à fumée d'Antari pour de nombreuses années.

Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.

Attention

Risques d'Electrocution. Démontez l'approvisionnement électrique de l'appareil avant déstercer la couverture.

Risques d'électrocution

° Protégé de l'humidité. L'appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à l'extérieur. o Utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. o Débranchez l'appareil avant de remplir le réservoir. Assurez-vous d'installer la machine à fumée toujours droite. o Mettre la machine hors de service quand vous n'utilisez pas la machine. Cette machine est protégée contre les éclaboussures et les projections d'eau. Si de l'humidité, du liquide ou du liquide à fumée avait pénétré à l'intérieur de l'appareil, débranchez-le immédiatement et contactez un technicien ou votre revendeur Antari avant de le réutiliser. ° À l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par votre revendeur Antari ou par des spécialistes.

Danger d'incendie

L'usage de cet appareil n'est prévu que pour les femmes. Installez-le hors de portée des enfants. Ne jamais faire marcher sans surveillance. - Ne jamais braquer le bec de l'appareil directement sur des personnes. Le débit de la machine à fumée est très chaud. Pendant que la machine est en marche, respectez une distance d'environ 50 cm vis-à-vis son bac. - Faites marcher la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vide. Ne jamais couvrir les orifices d'aération. Pour garantir une aération suffisante, laissez un espace libre de 20 cm tout autour de l'appareil. Ne jamais braquer le bec de la machine sur des flammes. - Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un installateur agréé pour éviter des dangers. Le bec de la machine devient très chaud (200^) pendant son fonctionnement. Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux inflammables. Laissez refroidir la machine à fumée d'Antari avant toute manipulation.

Risques d'explosion

Ne jamais mélanger des liquides inflammables gazeux ou huileux avec le liquide à fumée. - Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandée par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrasser ou des crachotements. ° Faites attention qu'il y ait toujours suffisamment de liquide à fumée dans le réservoir. Un emploi sans liquide pourrait endommager la pompe ou provoquer la surchauffe de l'élément de chauffage. Si votre machine à fumée d'Antari ne fonctionne plus correctement, éteignez-la immédiatement. Videz complètement le réservoir, emballez-le soigneusement (au moins dans son emballage d'origine) et l'envoyez-le à votre revendeur Antari. ° Toujours vider le réservoir avant d'envoyer ou transporter l'appareil. Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincez à grande eau.

Remarque : Veuillez suivre toutes les instructions de sécurité applicables sur le boîtier de votre machine à fumée d'Antari.

Déballage & inspection

Ouvrez le carton extérieur et assurez-vous que toutes les pièces n'aient subi aucun dommage durant leur transport.

Assurez-vous que le carton d'expédition contient les articles suivants:

1. Une unité de W-508 ou W-510 Machine à Fumée
2. Cable d'alimentation
3. Une unité de W-1 Transmetteur
4. Mode d'emploi
5. Livre de fixation avec vis et rondelle (optionnelle pour W-510)

Servez-vous de la liste des accessoires ci-jointe pour vérifier si votre modèle vous a été livré avec son équipement complet.

En cas de livraison endommagée ou incomplète, contactez immédiatement votre revendeur Antari.

Mise en marche

Enlevez tout matériel d'emballage. Assurez-vous d'avoir enlevé toute la mousse et le rembourrage en plastique, sur tout le bec de la machine. o Placez la machine à fumée sur une surface plane et dévissez le couvercle du réservoir du liquide à fumée. - Insérez le tuyau de liquide dans le réservoir plein.

Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandée par votre revendeur. Remplissez le réservoir de liquide à fumée Antari FLR ou FLG ou d'un autre liquide à fumée de haute qualité à base d'eau. D'autres liquides à fumée pourraient causer des problèmes d'encrasser ou des crachotements. Refermez le réservoir. Veuillez faire attention de ne jamais dépasser le niveau maximal de liquide.

Opération

Remplissez le réservoir de liquide à fumée. Veuillez faire attention de ne jamais dépasser le niveau maximal de liquide.

Branchez la fiche d'alimentation dans une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière de l'appareil en mode "ON". Le temps de préchauffage commence. Pendant la phase de chauffe, l'appareil ne peut pas encore dégager de la fumée. Le temps de préchauffage est terminé dès que l'indicateur lumineux rouge (W-508) ou vert (W-510) s'allume.

Veuillez voir le chapitre "Contrôleur sans fil W-1" pour ajuster le contrôleur.

Notices importantes :

Surveillez toujours le niveau de liquide à fumée dans le réservoir pendant les jets de fumée.

Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincez à grande eau.

Après l'avoir rempli de liquide à fumée, refermez toujours immédiatement les couvercles du bidon de liquide et du réservoir de la machine.

W-510: Si votre modèle dispose d'une lyre de fixation, on peut le fixer au plafond. Lors de cette installation, faites attention que la fumée ne s'évapore pas directement en direction des visages des personnes. Faites attention à ce que l'angle d'inclinaison ne soit pas supérieur à 25 degrés.

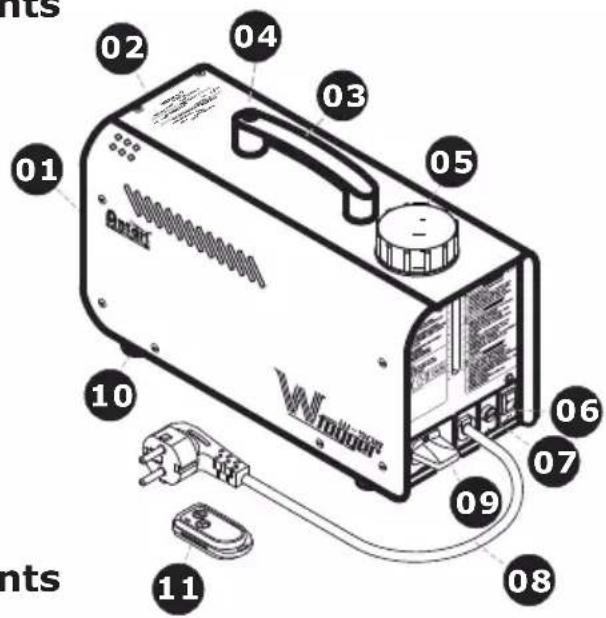

W-508 éléments et branchements

01-Bec 02-Boîtier 03-Bras 04-Bras bouton-poussoir avec indicateur 05-Couvercle du réservoir et réservoir 06-Commutateur secteur 07-Porte-fusible 08-Câble d'alimentation 09-Récepteur sans fil 10-Pied 11-W-1 Contrôleur sans fil

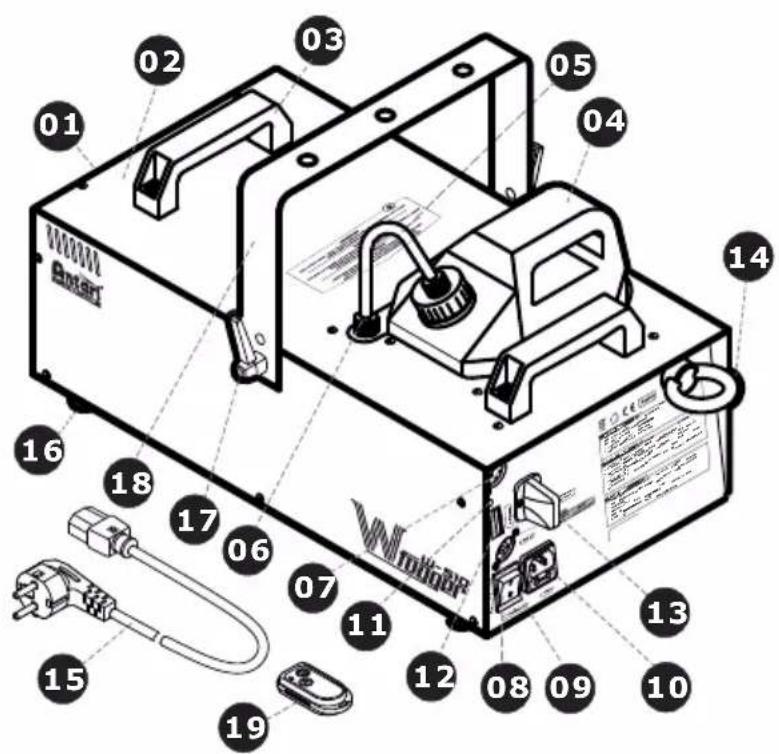

W-508 éléments et branchements

01-Bec 02-Boîtier 03-Bras 04-Couvercle du réservoir et réservoir 05-Tuyau PC et filet 06-Adapter de tuyau 07-DMX sortie

(XLR 3 pôles)

08-DMX entree

(XLR 3 pôles)

09- Commutateur secteur 10- Douille d'alimentation et portefusible

(120VAC 250V/T10A)

(230VAC 250V/T5A)

11- Indicateur de service 12- Interrupteurs DIP 13- Récepteur sans fil 14- Eillet de sécurité 15- Cable d'alimentation 16- Pied 17- Vis de fixation 18- Lyre de fixation (optionelle) 19- W-1 Contrôleur sans fil

Remarque: Un détector optoelectronique (OPTO) est installé dans les machines W-508 & W-510. Quand il n'y a pas suffisamment de liquide, la machine s'arrête et la LED au dos de l'appareil commence à clignoter. Remplissez le réservoir de liquide à fumée et mettez la machine en service autre fois.

Si vous constatez un débit trop faible, un bruit de la pompe ou un manque total de fumée, débranchez immédiatement votre machine. Vérifiez le niveau de liquide, le fusible externe, la connexion à la télécommande et l'alimentation au secteur. Si tout apparait être correct, branchez de nouveau. S'il n'y a aucune production de fumée après que vous avez pressé le bouton de la télécommande pendant 3 0 secondes, vérifiez si le liquide passé par le disperser qui est attaché au réservoir. Si vous n'arrivez pas à déterminer la cause du problème, ne continuez pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Retournez la machine à votre revendeur Antari.

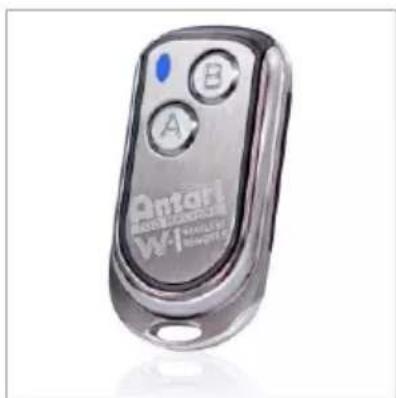

W-1 contrôleurs sans fil

Les contrôleurs sans fil W-1 composent d'un transmetteur avec deux boutons pour activer le débit de fumée et un récepteur fixé au dos de chaque modèle de la série W.

• Transmetteur :

Avec le transmetteur, il est possible de dégager de la fumée dans un rayon d'action de 50 mètres. Le transmetteur est compatible avec chaque récepteur de la série W et peut contrôler des machines illimitées en même temps.

Pour dégager la fumée, appuyez sur le bouton "A". Comme contrôle, la LED bleue est allumée. Pour désactiver le début de fumée, appuyez sur le bouton "B".

• Récepteur :

Le récepteur est testé et fixé au dos de chaque méthode de la série W. S'il vous plaît ne pas essayer de le détacher. Le récepteur réagit à jusqu'à 5 transmetteurs différents registrés avec la machine. Le transmetteur inclus estregistré avec la machine avant la livraison. Il est possible de l'utiliser directement sans réglage initial.

Registre transmetteurs

Pour le fonctionnement de la machine avec un transmetteur différent comme livré, ou avec jusqu'à 5 transmetteurs différents, chaque transmetteur doit être enregistré premièrement. Il y a un indicateur LED aux appareils. Au W-508 il est vert, au W-510 il est orange. Quand la machine est mise en service, la LED commence à clignoter pendant 15 secondes. Pendant l'intervalle de 15 secondes, l'usager peut enregistrer un ou plusieurs transmetteurs en pressant le bouton "A" sur chaque transmetteur. For this purpose, press the button "A" on each transmitter. Quand le signal d'enregistrement est bien reçu du récepteur, la LED arrête de clignoter et est allumée. Les transmetteurs avant sont éteints de la mémoire du récepteur. Quand vous ne rendez pas d'un transmetteur quand la machine est mise en service, la mémoire du récepteur contient l'opération avant.

Veuillez mesurer la machine en service pour registrar un ou plusieurs de transmetteurs. Avec la LED verte (W-508) ou orange (W-510) clignotant, press ez le bouton "A" sur chaque transmetteur pour commencer la transmission du signal.

Pour utiliser un transmetteur pour contrôler deux ou plus machines, veuillez mettre les machines en service au même moment. Avec les LEDs vertes (W-508) ou oranges (W-510) clignotant, pressez le bouton "A" sur le transmetteur pour commencer la transmission du signal.

Changer la pile du transmetteur

Quand le rayon d'action du transmetteur est ici, la pile est probablement vide et doit être remplacée. Veuillez ouvrir le couvercle et retirer la pile vide. Inserez

une pile neuve 12V, type 23A comme indiqué dans le compartiment de pile et remplacez le couvercle.

0 à 5 = arrêt (aucun dégagement de fumée)

6 à 255 = dégagement maximal de fumée (100%)

Le modèle W-510 comporte un système DMX512, modèle W-508 ne pas. Ajustez l'adresse DMX par interrupteurs DIP. L'appareil dispose d'un canal de contrôle pour marche/arrêt. Le canal varie entre les valeurs DMX 0 à 255. Avec avoir connecté un contrôleur DMX, les fonctions Timer comme la durée de fumée et intervalle peuvent être programmées par le contrôleur DMX ou par le logiciel DMX via la fenêtre d'effets lumineux.

Entre les valeurs 0 et 5, la machine est en arrêt.

Entre les valeurs 6 et 255, la machine fonctionne avec un débit de fumée maximal (100%).

Remarque : S'il vous plaît faites attention que si la machine était codée sur l'adresse initiale DMX 130 dans l'exemple en haut, le canal A correspond exactement à cette adresse initiale DMX.

Codage

Chaque appareil occupe 1 canal de contrôle. Pour que les signaux de commandes s'adressent correctement à chaque appareil, les appareils doivent être codés. Le codage doit être effectué séparément à chaque appareil : régler les minirupteurs selon le relevé ci-contre.

L'adresse initiale est le premier canal à partir duquel l'appareil répond au contrôleur DMX.

Assurez-vous qu'il n'y ait pas de canaux entrelacés pour assurer un contrôle correct et indépendant d'autres appareils DMX. Lorsque deux ou plus appareils sont codés à la même adresse initiale, ils fonctionneront synchronement.

Configuration des interrupteurs DIP

Ajuster l'adresse initiale DMX : Adresse initiale	Interrupteur DIP no.		1	2	3	4	5	6	7	8	9
Nombre de l'appareil & canaux	Adresse initiale		1	2	4	8	16	32	64	128	256
Appareil 1 - canal 1		ON	▲
		OFF		▼	▼	▼	▼	▼	▼	▼	▼
Appareil 2 - canal 2		ON		▲
		OFF	▼		▼	▼	▼	▼	▼	▼	▼
Appareil 3 - canal 3		ON	▲	▲
		OFF			▼	▼	▼	▼	▼	▼	▼
Appareil 4 - canal 4		ON			▲
		OFF	▼	▼		▼	▼	▼	▼	▼	▼
Appareil 5 - canal 5		ON	▲		▲
		OFF		▼		▼	▼	▼	▼	▼	▼

Remarques de fonctionnement

Toutes les machines à fumée dégagent une condensation autour de leur bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre appareil.

Pendant son fonctionnement ou quelque temps après, il se peut de temps à autre qu'une machine à fumée débite spontanément de la fumée.

Après une utilisation continue, toute machine à fumée a besoin de pauses de fonctionnement pour garder une température correcte. Pendant la phase de chauffe, l'appareil ne peut pas encore dégager de la fumée.

Nettoyage et maintenance

Faites toujours attention de ne pas polluer le liquide à fumée. Après l'avoir rempli de liquide à fumée, refermez toujours immédiatement les couvercles du

bidon de liquide et du réservoir de la machine. Nettoyer la machine régulièrement pour éviter des frais de réparation et parties de rechange. Après une utilisation continue de 40 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élément de chauffage avec de l'eau distillée.

Pratique le nettoyage de la manière suivante :

1. Insérez l'eau distillée dans le réservoir propre et insérez le tuyau d'liquide dans le réservoir.
2. Faites marcher la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vide.
3. Nettoyez le boîtier de la machine seulement avec un chiffon sec. Le nettoyage est accompli. Remplissez la machine de liquide à fumée. Veuillez mettre la machine en service courtement pour nettoyer la pompe et le bloc de chauffage.

Remarque: Du à la constance visqueuse du liquide à fumée et à la haute température avec laquelle la fumée s'évapore, toutes les machines à fumée ont tendance à encrasser. L'entretien régulier de la machine garantit cependant son usage solide pour de nombreuses années.

Nettoyer le boitier de la machine seulement avec un chiffon sec l'appareil est à stocker au sec

Nettoyer l'appareil après son stockage. L'appareil est à stocker au sec. Nous recommandons de contrôler la machine mensuellement. C'est constitué du temps de chauffage et du début de fumée de quelques minutes.

Caractéristiques techniques

	W-508	W-510
Alimentation	US model : AC 100-120V, 50/60Hz 6.7A EU model : AC 220-240V, 50/60Hz 3.5A	US model : AC100-120V, 50/60Hz 8.5A EU model : AC 220-240V, 50/60Hz 4.25A
Puisance de rendement	800W	1000W
Temps de chauffage	env. 2 m³/min.	env. 13 m³/min.
Consommation de liquide	13 ml/min	90 ml/min
Contenu du réserve	0.8l (0.21gal)	2.8l (0.74gal)
Liquide compatible	Antari FLG Heavy Fog Fluid	Antari FLG Heavy Fog Fluid
	Antari FLR Light Fog Fluid	Antari FLR Light Fog Fluid
Durée maximale d'utilisation	60 min à début maximal
Température ambiente	0 °C - 40 °C (32 °F-104 °F)	0 °C - 40 °C (32 °F-104 °F)
Volume d'émission	3,000 ft³/min (85 m³/min)	15,000 ft³/min (425 m³/min)
Contrôle	Manuellement, sans fil	DMX512, sans fil
Caneaux DMX	--	1 canal
Connexion	--	XLR 3 pôles (DMX)
Accessoires	--	W-510-HB Lyre de fixation
Dimensions	L315 I128 H218 mm	L487 I250 H223 mm
	(L12.40 I5.04 H8.58 inch)	(L19.17 I9.84 H8.78 inch)
Poids	3.8 kg (8.38 lbs)	11.4 kg (25.13 lbs)

Admission

Ce système sans fil est testé et autorisé dans l'Union française selon les termes de la directive R+TTE. En la UE, le système sans fil possède une autorisation générale et ne nécessite pas de déclaration spécifique. Dépendant des pays d'opération, il peut cependant être nécessaire de demander une attribution des fréquences auprès des autorités nationales.

Garantie

La garantie est valide seulement si l'appareil est acheté d'un distributeur ou revendeur autorisé par Antari. Pour un service couvert par la garantie, expédiez l'appareil seulement à un distributeur ou revendeur autorisé.

Si l'appareil est modifié de quelque manière, si l'entretien et les réparations sont effectués par du personnel de service incompetence, ou si le produit est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors.

Ce n'est pas un contrat d'entretien et de maintenance et ne comprend pas des services. Toutes pièces d'usure ne sont pas couvertes par la garantie.

Garanties additionnelles proposent selon la discrétion du distributeur ou du revendeur, demeurent l'obligation unique du distributeur ou du revendeur.

Quand vous contactez votre revendeur pour l'information ou l'assistance, citez toujours le code-barres et le modèle de l'appareil.

Lisez et gardez ces instructions.
