請在 連結電 源之前 ， 先填裝 好煙霧 油，機 器使用 完畢及 搬 運前， 請先確 認清空 煙霧油 桶。 避免觸電的安全使用方式: 請保 持機器 乾燥， 僅 於室內 使用， 本產品 非為室 外使用 所 設計。 使用 前請小 心判定 電 壓級數 ，伏特 及機型 ，當使 用所有 電 壓規格 的機種 請應配 合接地 型

填充 煙霧油 至油桶 前 ，請先 拔掉插 頭。 請保 持機器 橫放， 勿 傾斜放 置。 不使 用時請 關機， 長 時間不 使用時 請拔掉 插頭。 本產 品之設 計為不 防 水，遇 潮濕或 浸水或 煙霧油 滲出時 請 即刻拔 掉插頭 並擦乾 ，在下 次 使用 前，聯 絡技術 人 員或 Antari 的代理 商檢修 。 本包 裝中未 附維修 零 件，敬 請聯繫 Antari 代理 商 ，或 洽 詢合格 技術人 員。 避免 燃燒的安全 使用 方式: 機器內部並無一般使用者可變動之結構，請勿任意打開上蓋及作任何更改的動作，否則 可能 造成起 火的危 險 ！ 機器僅限成人使用，安裝煙霧機之地點應避免兒童可及之處，請於外出離去時確實關閉

請勿 將機器 噴嘴對 著 人體及 動物直 射。 煙霧 機所產 生的煙 霧 溫度較 高，機 器運作 時，請 遠離噴 嘴50CM以上 。 請將煙霧機放置於通風良好的地方，請勿遮蓋機器散熱部分，為確保適度通風，機器的 上方 及周圍 請預留20CM空間。 請勿 將機器 噴嘴對 準 火焰。 當 機 器 運 作 時 ， 噴 嘴 輸 出 部 分 之 溫 度 高 達 攝 氏 2 0 0 度 ， 請 將 任 何 物 品 放 置 離 機 器 50CM。 清潔 、從事 維護及 收 納機器 時，請 先確認 機器已 經完全 冷 卻。 -32-避免爆炸的安全使用方式: 請勿 將任 何可 燃性 液體( 例如 油脂, 瓦斯, 香水)， 放置 於煙 霧油 槽中 ，並 請使 用前 詳細 閱

請使用代 理 商 所推薦的Antari高品 質FLR / FLG水 性 煙 霧油， 任 意 使 用其他 煙 霧 油 產 品， 可能 導致 堵管 現象 甚至 造成 內部 零件 腐蝕 。 請確 認煙 霧油 槽中 有足 夠的 煙霧 油， 以免 造成 煙霧 機幫 浦空 轉過 熱。 若 您 的Antari機器 有 任 何 不 當 運 轉 情 況 時 ， 請 即 刻 停 止 使 用 ， 倒 出 煙 霧 油 ， 機 器 冷 卻 後， 仔細 包好 本產 品(建議 以原 包裝) 送至 代理 商或 經銷 商處 維修 。請 記得 在運 送或 郵寄 本產 品前 ，確 定完 全傾 倒出 所有 在油 桶中 的煙 霧油 。 煙霧油 不 能飲 用 ，誤飲 時 ，如 有 任何不 適 請立 即 就醫， 若 不甚 接 觸眼睛 ， 請即刻 以水清

建議：在使用本機器之前，詳細閱讀一次印刷在機器上蓋板及後背板的警語標示。 拆除包裝 及 檢視機器 請打開 包 裝確認 機 器運 作 的所有 設 備齊全 ， 請參考 配 置圖， 確 認您 所 購買的 機 型應包 括 之 項目 ，倘 若有 缺少 任何 項目 ，請 即刻 聯絡Antari 經銷 商。 機 器出 廠時 應包 含以 下物 件:

5. 吊架 一組 附墊 片及 螺絲 (W-510可選購)

在開始 安 裝機器 之 前， 請 先確認 本 產品未 因 運送過 程 造成外 部 的損 壞 ，若機 器 外殼、 控 制 器 或電源 線 有 任 何損壞， 請 勿 插 上插頭， 並 請 勿 使用，馬 上 與Antari 代理商或 經 銷 商 聯

拆開 包裝 ，小 心的 移除 所有 的包 材墊 片， 特別 是機 器噴 嘴的 部分 。 將煙 霧機 放置 於平 坦表 面， 取下 裝置 煙霧 油容 器的 蓋子 。 連結 油管 與機 器。

請 使 用A N TAR I代 理 商 所 推 薦 的 高 品 質 ， 水 性 煙 霧 油 。W-515與W-530機 器 只 能 添 加

ANTARI煙 霧 油F L R或FLG來 運 作 ， 其 他任何不屬於A N TA R I煙 霧 油 會 造 成機器的堵管

請注 入Antari FLR或FLG煙霧 油至 八分 滿， 並仔 細蓋 上油 蓋。

添加煙 霧 油至油 桶 時請 勿 過滿， 且 記得將 油 蓋旋緊 。 之後請 將 電源 插 頭插入 插 座，啟 動 機 器 後 方 的 電 源 開 關 ， 機 器 便 會 開 始 加 熱 ， 請 注 意 預 熱 中 的 機 器 並 無 法 輸 出 煙 霧 ， 且W-

508機 器 把 手上的LED紅燈或W-510機 器 後方的L ED綠燈會 持 續 閃亮直 到 機器預 熱 完 成後

-33-才停止閃爍。 請參閱以下設定W-508與W-510無線控制器的方法。

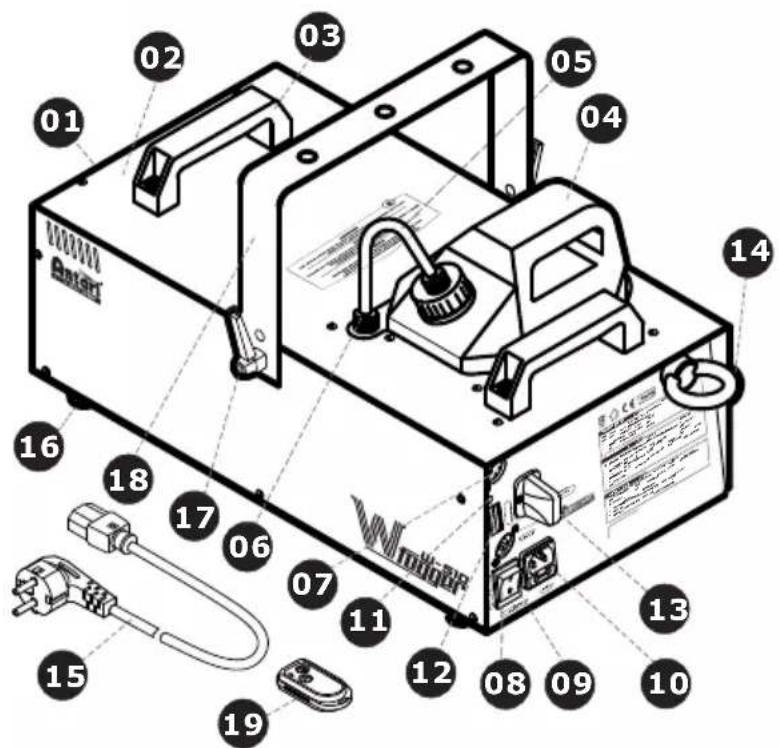

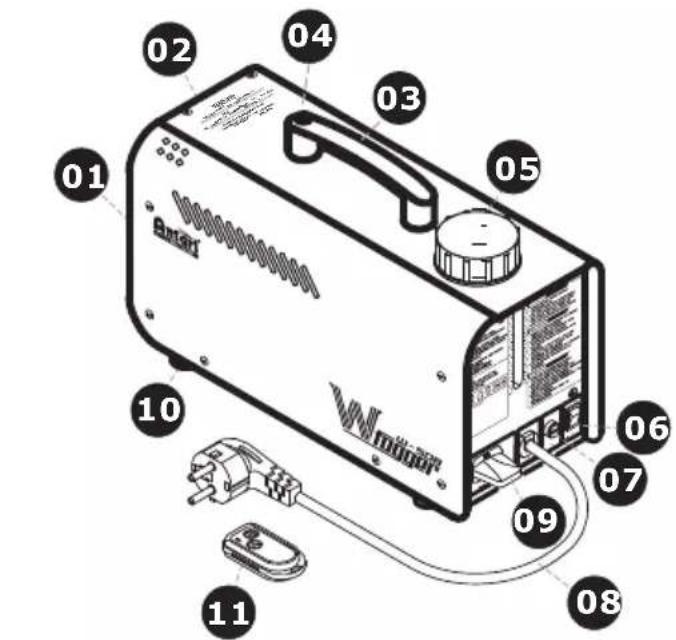

在噴 煙 時， 請 隨時 注 意油 桶 的剩 油 量。 請 勿食 用 煙霧 油 ，若 不 小心 勿 食， 請 趕快 就 醫， 不 慎讓 煙 霧油 接 觸到 皮 膚或 眼 睛， 請 徹底 使 用清 水 洗淨 。 請注 意 在添 加 完煙 霧 油之 後 ，確 實 將油桶蓋蓋上，以防灰塵或雜質進入油箱。 W-510：Antari W-510機 型 的煙霧配有吊架 ， 可 方 便 安 裝或吊掛使用， 倘 若 您 將 煙 霧機 裝吊 掛 使用 ， 請加 上 鋼索 穿 過馬 達 安全 吊 環， 並 請特 別 注意 勿 讓煙 霧 直接 噴 在任 何 人的 臉 上，無論採取何種安裝方式，請勿傾斜超過25度 。 W-508 外觀 說 明 W-510 外觀 說 明

-34-其他事㊠：W-508與W-510皆 配 有 電 子 油 量 偵 測 器 ， 在 剩 餘 油 量 不 足 的 情 況 下 ， 幫 浦 會 自 動停 止 動作 ， 且機 器 後方 的LE D燈號 會 閃 爍 提 示 油 量 不 足 ， 此 時 請 添 加 煙 油 至 空 油 桶 即 可

在執行添油動作之後，即可再恢復使用機器。 當您 覺 得 煙量 開 始過 少 ， 幫浦 開 始吵 雜 或 不再 有 任何 煙 霧 輸出 時 ，請 馬 上 拔除 機 器插 頭 。 檢查 剩 餘 油量 是 否足 夠 、 外部 保 險絲 、 以 及牆 壁 上的 電 源 插座 是 否正 常 ， 當以 上 一切 檢 查 無誤 ， 再 插入 電 源， 若 在 按住 控 制器 按 鈕 的三 十 秒之 後 ， 仍無 煙 霧噴 出 ， 請確 認 輸油 管 是 否完 全 暢 通無 雜 質卡 住 ， 若您 無 法真 正 確 認問 題 發生 的 原 因， 勿 直接 再 連 續壓 按 控制 器 的 按鈕，請將您的機器送回Antari的經銷商維修。

• W-1發射器： - 發射器：使用 DC 12V 電 池 - 接收距離：50 公尺的開放空間（無障礙物） - 發射器都可與任一台W系列接收器搭配使用。

W-508 美規 : AC 100-120V, 50/60Hz 6.7A 歐規 : AC 220-240V, 50/60Hz 3.5A 800瓦 (約) 2 分鐘 13 毫升/分鐘 0.8公升 (0.21加侖) Antari FLG 濃煙霧水(淡綠色) Antari FLR 淡煙霧水(淡紅色) (最大輸出量下) 60 分鐘 0 °C - 40 °C (32 °F-104 °F) 3,000 ft³/min (85 m³/min)

W-510 美規 : AC100-120V, 50/60Hz 8.5A 歐規 : AC 220-240V, 50/60Hz 4.25A 1000瓦 (約) 13分鐘 90 毫升/分鐘 2.8公升(0.74加侖) Antari FLG 濃煙霧水(淡綠色) Antari FLR 淡煙霧水(淡紅色) 0 °C - 40 °C (32 °F-104 °F) 15,000 ft³/min (425 m³/min) DMX512,無線控制器 占用 1 頻道 XLR 3-pin (DMX) W-510-HB 吊架 長487 寬250 高223 mm (長19.17 寬9.84 高8.78 inch)

- 接收器在經過測試之後會固定在每台W系列的機器後板上，請勿嘗試將它拔除。

1. 所有的接收器都能接收任何已完成對頻的發射器。

2. 每個接收器都能記憶五組發射器的訊號。

3. 每個 發 射 器在 出 廠 都都 已 經 完成 設 定 ，使 用 者 可以 不 用 重新 設 定 即可 使 用 。最 初 的

設定為按A按鈕可以啟動機器，按B按鈕則可以停止機器運作。

4. 若使 用 者 希望 透 過 其他 發 射 器來 控 制 機器 （ 除 了原 來 配 備的 發 射 器之 外 ） ，需 要 在

機器開啟的15秒內完成設定，否則機器會在15秒之後自動離開設定模式。

在機器後方控 制 版 上 有LED的燈號 ， 當 機 器 啟 動時，W-508機器後方 綠 色LED燈號或

W-510機 器 後 方 橘 色LE D燈 號 會 閃 爍15秒， 在這15秒 之 間 ， 使 用 者 可 以 進 行 控 制 器 的設 定 ，當 設 定完 成 後， 綠/橘 色 的 燈 號 會 停 止 閃 爍 然 後 轉 成 亮 綠/橘 燈 。 若 使 用 者 想 使用一個控 制 器 同 時 控制兩台甚 致 多 台 機 器時，可將 希 望 控 制 的機器數量 全 部 啟 動 ， 然後在啟動後的15秒 內 ， 按 下 控 制 器A按 鈕 來 完 成 設 定 。

5. 機器 具 有 記憶 功 能 ，若 在 機 器啟 動 也 完成 設 定 之後 ， 沒 有再 設 定 其他 組 控 制器 時 ，

機器可 自 動 記 憶最後 設 定 的 控制器 組 ， 在 機器下 次 使 用 開機時 ， 請 勿 按壓任 何 控 制 器 的按鈕，經過15秒的設定時間之後，即可以上次所記憶的控制器組來控制機器。

6. 請注 意 當 有新 的 控 制器 要 與 機器 對 頻 時， 無 論 先前 有 幾 組完 成 設 定的 控 制 器都 會 被

1. 所有的煙霧機再噴嘴的地方都會有煙油的凝結，因為這會導致濕氣累積在噴嘴下方的表

面，所以請在要設置機器時，將這個凝結的問題考慮進去。

2. 所有的煙霧機在待機時，每隔幾分鐘會噴出微量的煙霧，即時在關機後仍有一小段時間

3. 所有煙霧機在運作噴煙之後，會自己暫時停止動作來準備重覆加熱，在加熱的這段期間

-36-清潔與收藏 請勿讓煙 霧油 受到 雜質 污染 ，在 每次 添完 油之 後請 馬上 蓋好 油桶 蓋。 定期 的清 潔與 保養 您 的機 器 ， 可 以將 零件 的 損 壞 率減 至最 低 ， 並 節省 維修 成 本 。 在使 用超 過4 0個 小時 之 後 ， 建 議您可 以 使用蒸餾 水 ，依尋以 下的步驟 來 清潔電熱 管：

1. 在油箱中倒進 蒸餾過的 乾 淨清水， 然後將聯接 油箱與機 器 的油管裝 上。

2. 在通風的地方 啟動並運 作 機器，直 到油箱內的 清水幾乎 使 用完畢。

3. 請使用乾淨的 棉布擦拭 機 器，清潔 到此結束。 之後請再 添加煙霧油 ，啟動機 器 讓它運作

一小段時 間來清掉 一 些殘餘在 幫浦與電 熱 管上的煙 油。 注 意:所 有 的 煙 霧 機 經常 因 為 使用 濃 稠 的煙 油 而 導 致 阻 塞， 無 論 如何 ， 正 確的 使 用 方 法 與清潔可 以增加機 器 的使用年 限。 請使用乾 棉布擦拭 並 在儲藏前 保持乾燥 。 DMX連 接PIN的接點說明 W-510提供5 Pin XLR的DMX連接。下方 為Pin的 接點說明：

ANTARI W-510 DMX 設定說明

W-510 煙霧機 備 有 DMX 控制 列(指撥開關)，W-510 只 使用一個 控 制頻道， 每一個頻 道

的輸出量 數值在 0~255 之間。 連 結 DMX 控台 後，DMX 可 控制 Z-1000II 及 Z-1020

5 pin XLR100% 最大 噴煙 量。 使用 相同 的系 統您可以輕易的連結煙霧機、燈光、其他的特效機器做

如果 頻道 A 的 設定 數值 在 0 ~ 128 之間 ，這 台機 器將 無法 有足 夠的 輸出 量運作。 當頻 道 A 的數 值從 129 到 255 時 ，煙 霧機 將運 轉輸 出最 大的100% 輸 出量 。 附注: 從 以上 的說 明舉 例： 如果 煙霧機器被分派到第 130 的 DMX 位址，頻道 A 的功能運 作將 完全 符合 DMX 第 130 頻道的控制要求。

1. 保固 服務 僅提 供於 ANTARI 授 權代 理商 出售 的產 品， 請直 接將產品寄回 ANTARI 授權

2. 凡是 擅自 改裝 產品 而發 生問 題，或產品是由未經授權的人員來維修，以及未依循使用說

明來 操作 導致 機器 塤壞 ，恕不提供保固服務。

3. 請注 意此 保固 條款 並非 維修 合約 ，故不包含免費的機器保養、清潔服務及消秏品的更

4. 代理 商可 依各 自的 義務 或責 任來 提供不同的額外保固條款。

5. 若需 售後 服務 或任 何協 助時 ，請 提供機器的序號及型號給 ANTARI 代理 商。

請妥 善保 存此 說明 書 -38-C08W50105
