LCU2S - Machine à effet Antari - Notice d'utilisation et mode d'emploi gratuit

Marque	Antari
Modèle	LCU2S
Type de produit	Unité d'alimentation en liquide pour machine à effet (fumée/neige)
Dimensions unité de contrôle	179 x 167 x 84 mm
Dimensions unité de réservoir	158 x 103 x 248 mm
Poids unité de contrôle	1,95 kg
Poids unité de réservoir	1,8 kg
Alimentation électrique	220-240 V ~ 50 Hz (prise 3 broches avec terre)
Distance verticale max pompe-réservoir	12 m
Distance horizontale max	35 m
Longueur de rallonge max	3 m
Connexion de données	XLR 3 broches
Connexion d'alimentation	Connecteur IEC (ICE)
Contenu de la livraison	Unité de contrôle, unité de réservoir, câble d'alimentation, câble de données (3 broches), tuyau 6 mm, tuyau 4 mm, adaptateurs, filtre à liquide, mode d'emploi
Fonctions	Alimentation en liquide, commande automatique, protection contre la surchauffe
Sécurité	Utiliser uniquement liquide à base d'eau Antari ; distance min. 50 cm des matériaux inflammables ; ne pas mélanger liquides inflammables
Entretien	Nettoyer avec chiffon sec ; remplacer fusible par modèle identique ; utilisation recommandée une fois par mois
Utilisation prévue	Intérieur, locaux clos à l'abri de l'humidité
Réparabilité	Aucune pièce réparable à l'intérieur ; contacter le revendeur Antari

FOIRE AUX QUESTIONS - LCU2S Antari

Comment installer le LCU2S ?

Installez l'unité de contrôle près de la machine à fumée. Raccordez le réservoir externe à l'unité de contrôle à l'aide du tuyau de 6 mm fourni, en fixant le filtre à liquide sur le raccord du réservoir. Utilisez les adaptateurs pour rallonges. Connectez le câble de données entre les deux unités (XLR 3 broches). Branchez l'alimentation sur une prise avec terre.

Quel liquide utiliser avec le LCU2S ?

Utilisez exclusivement des liquides à fumée de haute qualité à base d'eau de la marque Antari ou ceux recommandés par votre revendeur. Ne mélangez jamais de liquides inflammables, gazeux ou huileux avec le liquide à fumée.

Quelle est la distance maximale entre la pompe et le réservoir ?

La distance verticale maximale est de 12 mètres et la distance horizontale maximale est de 35 mètres. La longueur de la rallonge de tuyau ne doit pas dépasser 3 mètres.

Comment nettoyer et entretenir le LCU2S ?

Débranchez toujours l'appareil avant l'entretien. Nettoyez l'extérieur avec un chiffon sec. Il est recommandé d'utiliser la machine une fois par mois pour éviter les obstructions. Pour remplacer le fusible, débranchez la machine, dévissez le porte-fusible, installez un fusible de modèle identique et revissez.

Que faire en cas de surchauffe ?

L'appareil est équipé d'une protection contre la surchauffe. Si la limite thermique est dépassée, la machine s'éteint automatiquement jusqu'à ce qu'elle refroidisse à une température sûre. Si le problème persiste, contactez votre revendeur Antari.

Puis utiliser le LCU2S en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur, dans des locaux clos. Protégez-le de l'humidité. En cas de déversement de liquide, débranchez immédiatement et nettoyez avec un chiffon sec.

Comment raccorder le LCU2S à une machine à fumée ?

La connexion de données se fait via un câble XLR 3 broches entre la sortie de l'unité de contrôle et l'entrée de l'unité de réservoir. Pour l'alimentation en liquide, utilisez les tuyaux fournis en respectant les distances maximales.

Que faire si le liquide ne coule pas ?

Vérifiez que le filtre à liquide n'est pas obstrué, que les tuyaux ne sont pas pliés et que la pompe est correctement amorcée. Assurez-vous que les connexions de données sont bien branchées et que l'appareil est sous tension.

Le LCU2S est-il compatible avec tous les modèles de machines à fumée ?

Le LCU2S est conçu pour fonctionner avec les machines à fumée Antari compatibles. Pour d'autres marques, contactez votre revendeur pour vérifier la compatibilité. Utilisez toujours du liquide Antari.

Comment transporter ou stocker le LCU2S ?

Avant le transport, assurez-vous que le réservoir est complètement vidé. Rangez l'appareil dans un endroit sec, à l'abri de l'humidité. Débranchez tous les câbles et protégez les connecteurs.

MODE D'EMPLOI LCU2S Antari

En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre machine à neige Antari.

Si vous avez des questions sur l'usage de la machine en toute sécurité, contactez votre revendeur Antari.

• Protégé de l'humidité. Utilisez uniquement des prises de courant à terre à 3 broches.
• Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. Ne jamais utiliser la machine quand la voltage n'est pas correcte.
• Débranchez l'appareil du secteur avant d'entretien ou quand vous n'utilisez pas la machine. L'appareil a été conçu pour un emploi dans des locaux clos. Protégez de l'humidité. Si du liquide is spilled, débranchez l'appareil du secteur et nettoyez la machine avec un chiffon sec. Si du liquide devait pénétrer à l'intérieur de l'appareil, débranchez-le immédiatement et contactez un technicien ou revendeur Antari avant de le réutiliser.
• À l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne jamais essayer de réparer le produit parce qu'il peut détruire la machine. L'usage de cet appareil n'est prévu que pour les femmes. Ne jamais faire marcher sans surveillance.
• Ne jamais mélanger des liquides enflammables gazeux ou huileux avec le liquide à fumée.
• Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux enflammables.
• Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari ou liquides recommandée par votre revendeur. Si votre machine ne fonctionne plus correctement, éteignez-le immédiatement. S'il vous plaît, contactez un revendeur Antari.
• Faites attention à ce que le réservoir soit toujours complètement vide avant d'envoyer ou transporter l'appareil.
• Ne jamais avaler le liquide à fumée. Stocker avec prudence. Si c'était tout de même le cas, consultez un médecin immédiatement.

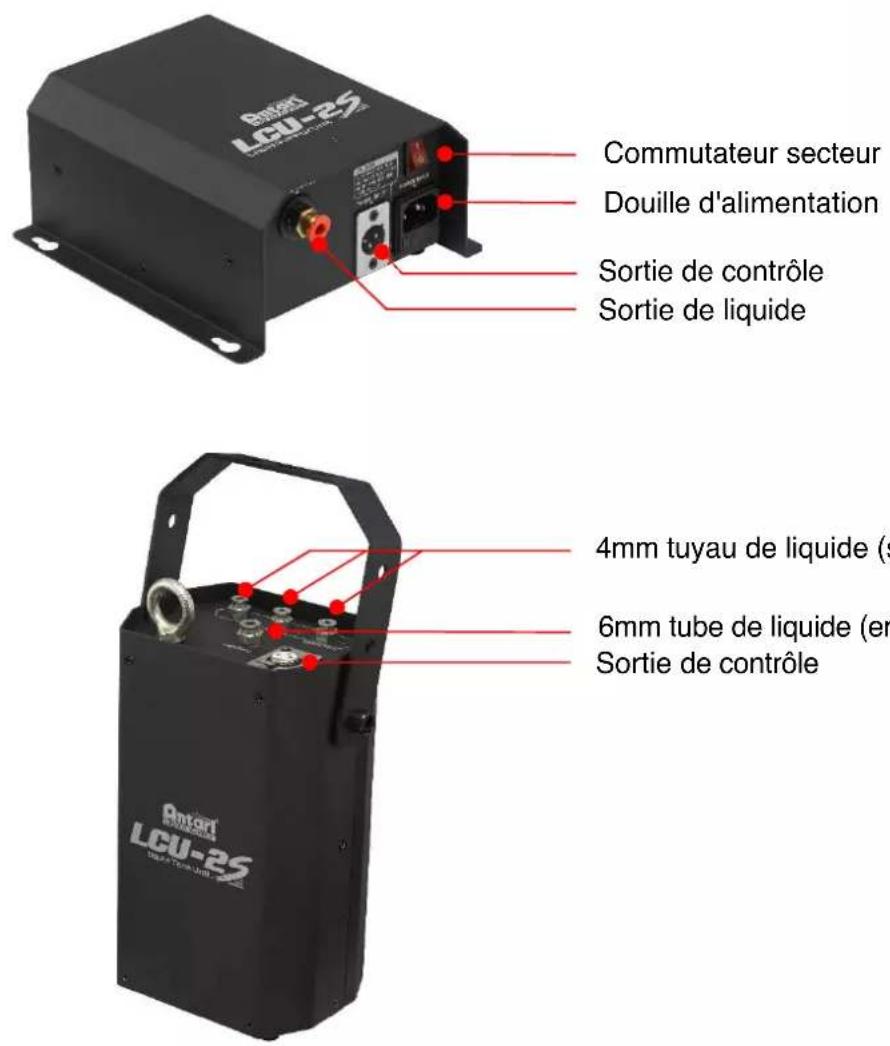

Déballage & inspection

Ouvrez le carton extérieur et assurez-vous que toutes les pièces n'aient subi aucun dommage durant leur transport. En cas de livraison endommagée ou incomplète, contactez immédiatement votre revendeur Antari.

Contenu de la livraison : 1 x LCU-2S Liquid Supply Unit

1 x LCU-2S Liquid Tank Unit 1 x Câble d'alimentation 1 x Câble de connexion de données à 3 broches 1 x 6mm Tuyau de liquide 1 x 4mm Tuyau de liquide 3 x 4mm adaptateur 3 x 6mm adaptateur 1 x Filtre de liquide 1 x Mode d'emploi

Connexion de liquide

Utilisez le tuyau de 6 mm fourni pour la connexion entre l'unité d'alimentation et le réservoir externe. Fixez le filtre liquide fourni au raccord de tuyau du réservoir pour éviter l'obstruction du tuyau. Afin de pallonger utiliser l'adaptateur de 4 mm fourni. Pour une utilisation, vous avez besoin en plus de l'adaptateur de 4 mm fourni.

Important

• L'appareil est équipé contre la surchauffe. Dans le cas où l'appareil excède sa limite thermique, il sera arrêté automatiquement jusqu'à ce qu'il atteigne une température de service sûre.

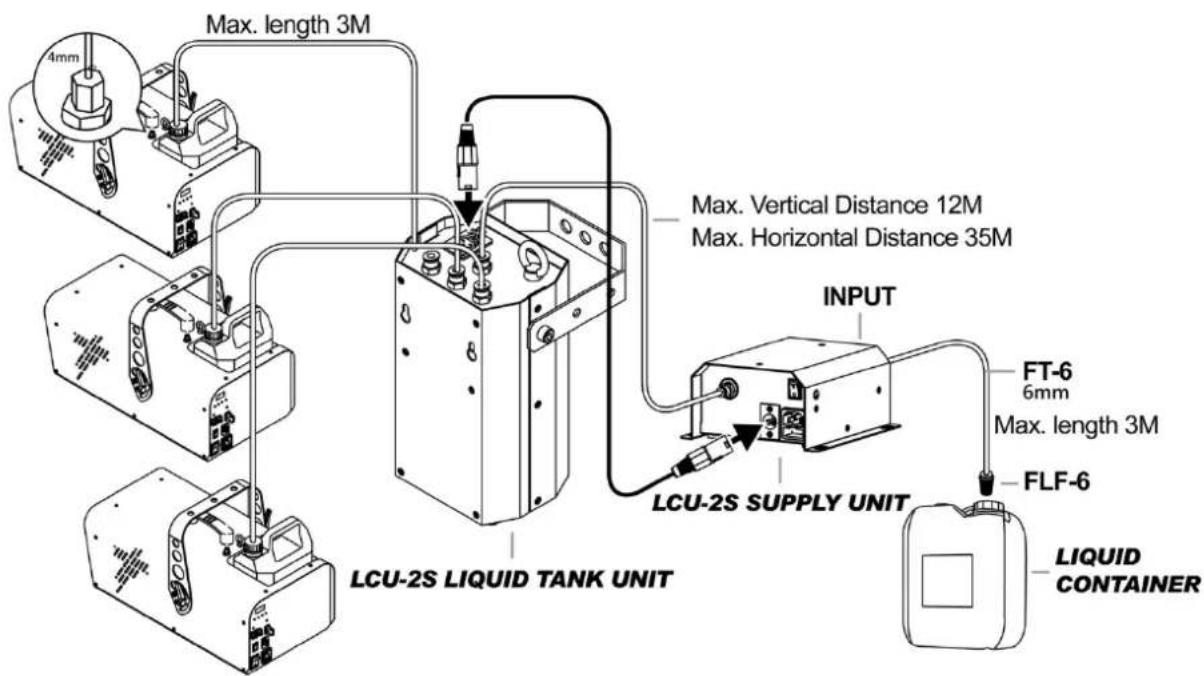

• La distance verticale maximale entre la pompe et le contenant du LCU-2S est 12 mètres, tandis que la distance horizontale maximale est 35 mètres.

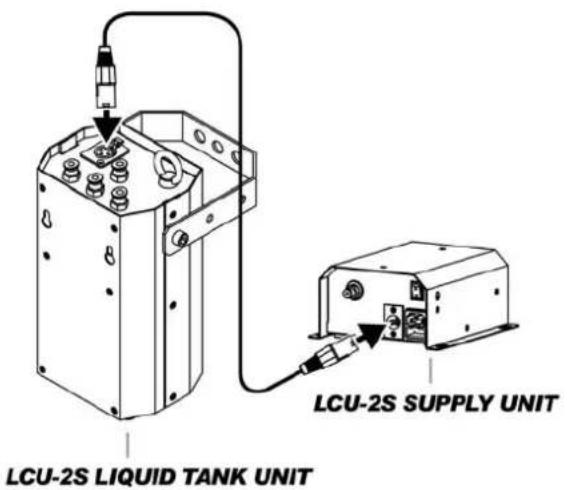

Connexion de données

La connexion de données s'effectue par une fiche 3-pôles. Connecter la sortie de l'unité de contrôle avec l'entrée de l'unité de réservoir.

Nettoyage et maintenance

• Faites toujours attention de ne pas polluer le liquide à neige.
• Toujours nettoyez la machine avec un chiffon sec. Il est recommandé de utiliser la machine une fois par mois.

Remplacer le fusible

Avant le remplacement du fusible, débranchez la machine. Toujours remplacer un fusible par un autre de modèle identique.

Pas 1: Débranche la machine. Pas 2: Dévissez le porte-fusible avec un tournevis et le retirez du boîtier. Pas 3: Installez le nouveau fusible au porte-fusible comme indiqué ci-après. Pas 4: Remettez le porte-fusible.

Fusible

Option de contrôle Auto

Connexion alimentation ICE

Connexion de données

XLR 3 pôles

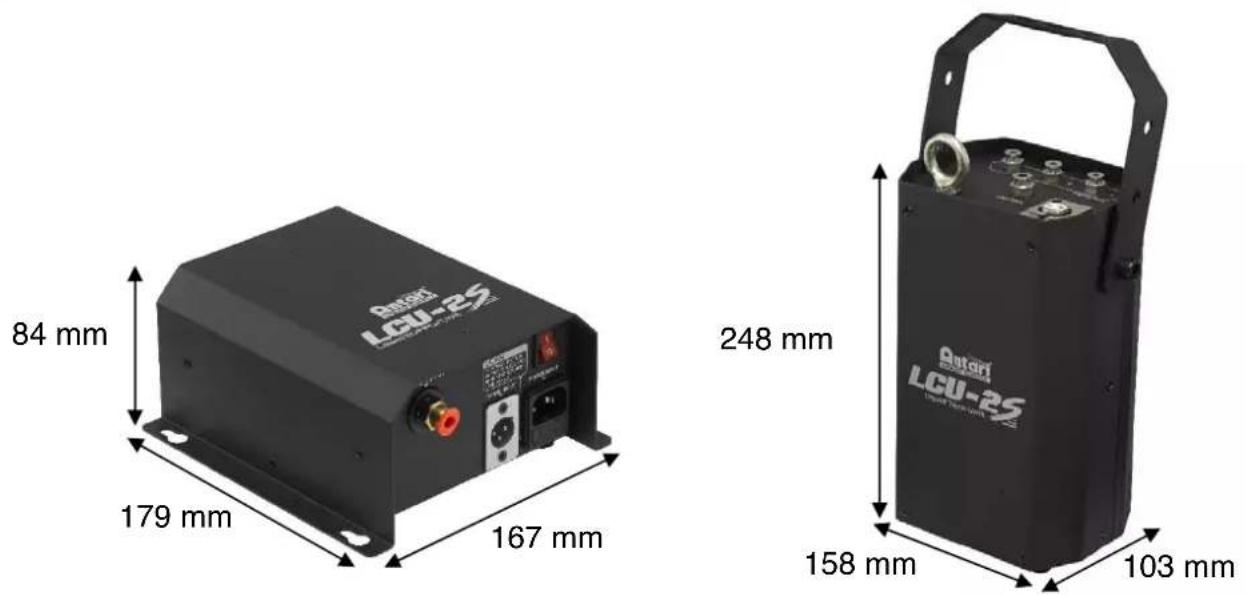

Dimensions

L179 x I 167 x H 84 mm (unité de contrôle)

L 158 x I 103 x H 248 mm (unité de réservoir)

Poids sec

1.95 kg (unité de contrôle)

1.8 kg (unité de réservoir)
