LCU2S - Effektmaschine Antari - Kostenlose Bedienungsanleitung

Marke	Antari
Modell	LCU2S
Produkttyp	Flüssigkeitsversorgungseinheit für Effektmaschine (Nebel/Schnee)
Abmessungen Steuereinheit	179 x 167 x 84 mm
Abmessungen Tankeinheit	158 x 103 x 248 mm
Gewicht Steuereinheit	1,95 kg
Gewicht Tankeinheit	1,8 kg
Stromversorgung	220-240 V ~ 50 Hz (Stecker 3-polig mit Erde)
Max. vertikaler Abstand Pumpe-Tank	12 m
Max. horizontaler Abstand	35 m
Max. Verlängerungslänge	3 m
Datenanschluss	XLR 3-polig
Stromanschluss	IEC-Stecker (ICE)
Lieferumfang	Steuereinheit, Tankeinheit, Netzkabel, Datenkabel (3-polig), Schlauch 6 mm, Schlauch 4 mm, Adapter, Flüssigkeitsfilter, Bedienungsanleitung
Funktionen	Flüssigkeitsversorgung, automatische Steuerung, Überhitzungsschutz
Sicherheit	Nur Antari Flüssigkeit auf Wasserbasis verwenden; Mindestabstand 50 cm von brennbaren Materialien; keine brennbaren Flüssigkeiten mischen
Wartung	Mit trockenem Tuch reinigen; Sicherung durch identisches Modell ersetzen; empfohlene Nutzung einmal pro Monat
Verwendungszweck	Innenräume, geschlossene Räume, geschützt vor Feuchtigkeit
Reparierbarkeit	Keine reparierbaren Teile im Inneren; Antari-Händler kontaktieren

Häufig gestellte Fragen - LCU2S Antari

Wie installiere ich den LCU2S?

Installieren Sie die Steuereinheit in der Nähe der Nebelmaschine. Schließen Sie den externen Tank mit dem mitgelieferten 6-mm-Schlauch an die Steuereinheit an und befestigen Sie den Flüssigkeitsfilter am Tankanschluss. Verwenden Sie die Adapter für Verlängerungen. Verbinden Sie das Datenkabel zwischen den beiden Einheiten (XLR 3-polig). Schließen Sie die Stromversorgung an eine Steckdose mit Erde an.

Welche Flüssigkeit sollte ich mit dem LCU2S verwenden?

Verwenden Sie ausschließlich hochwertige Nebelflüssigkeiten auf Wasserbasis der Marke Antari oder solche, die von Ihrem Händler empfohlen werden. Mischen Sie niemals brennbare, gasförmige oder ölige Flüssigkeiten mit der Nebelflüssigkeit.

Was ist der maximale Abstand zwischen Pumpe und Tank?

Der maximale vertikale Abstand beträgt 12 Meter und der maximale horizontale Abstand beträgt 35 Meter. Die Verlängerung des Schlauchs darf 3 Meter nicht überschreiten.

Wie reinige und warte ich den LCU2S?

Trennen Sie das Gerät vor der Wartung immer vom Stromnetz. Reinigen Sie die Außenseite mit einem trockenen Tuch. Es wird empfohlen, die Maschine einmal pro Monat zu verwenden, um Verstopfungen zu vermeiden. Zum Austauschen der Sicherung trennen Sie die Maschine vom Stromnetz, schrauben Sie die Sicherungshalterung auf, setzen Sie eine Sicherung des gleichen Typs ein und schrauben Sie sie wieder zu.

Was tun bei Überhitzung?

Das Gerät ist mit einem Überhitzungsschutz ausgestattet. Wenn die thermische Grenze überschritten wird, schaltet sich die Maschine automatisch aus, bis sie auf eine sichere Temperatur abgekühlt ist. Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Antari-Händler.

Kann ich den LCU2S im Freien verwenden?

Nein, das Gerät ist für die Verwendung in Innenräumen, in geschlossenen Räumen konzipiert. Schützen Sie es vor Feuchtigkeit. Bei Flüssigkeitsaustritt sofort den Netzstecker ziehen und mit einem trockenen Tuch reinigen.

Wie schließe ich den LCU2S an eine Nebelmaschine an?

Der Datenanschluss erfolgt über ein XLR-3-poliges Kabel zwischen dem Ausgang der Steuereinheit und dem Eingang der Tankeinheit. Zur Flüssigkeitsversorgung verwenden Sie die mitgelieferten Schläuche unter Einhaltung der maximalen Abstände.

Was tun, wenn die Flüssigkeit nicht fließt?

Überprüfen Sie, ob der Flüssigkeitsfilter verstopft ist, die Schläuche nicht geknickt sind und die Pumpe korrekt entlüftet ist. Stellen Sie sicher, dass die Datenverbindungen richtig angeschlossen sind und das Gerät eingeschaltet ist.

Ist der LCU2S mit allen Nebelmaschinenmodellen kompatibel?

Der LCU2S ist für den Betrieb mit kompatiblen Antari Nebelmaschinen ausgelegt. Für andere Marken kontaktieren Sie Ihren Händler, um die Kompatibilität zu prüfen. Verwenden Sie immer Antari Flüssigkeit.

Wie transportiere oder lagere ich den LCU2S?

Stellen Sie vor dem Transport sicher, dass der Tank vollständig entleert ist. Lagern Sie das Gerät an einem trockenen Ort, geschützt vor Feuchtigkeit. Trennen Sie alle Kabel und schützen Sie die Anschlüsse.

BEDIENUNGSANLEITUNG LCU2S Antari

Vor Benutzung der Maschineitte unbedingt these Bedienungsanleitung sorgfältig lessen. Sie enthalt wichtige Informationen zur Sicherheit, Installation, Benutzung und Wartung.itte beachten Si alle Warnhinweise und Anweisungen in dieser Bedienungsanleitung und auf Ihrem Gerät.

Wenden Sie sich an ihren Fachhändler, wenn Sie Fragen zur sicheren Bedienung des Geräts haben sollenn.

Vor Nasse schützen.

• Verwenden Sieitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden.

• Vor Inbetriebnahme darauf auf achten, dass das Gerät an die richtige Spannung angeschlossen wird. Betreiben Sie das Gerät nicht, wenn die Spannungsangaben nicht übereinstimmen.

• Vor Wartungsarbeiten und nach dem Betrieb trennen Sieitte das Gerät vom Netz oder schalten es aus.

• Nur innerhalb geschlossender Räume betreiben! Vor Nasse schützen. Sollte Nebelflüssigkeit ausgelaufen sein, trennen Sie das Gerät vom Netz und reinigen Sie es mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschineitte sofort vom Netz. Kontaktieren Sieitte einen Servicetechniker oder ihren Antari-Händler, bevor Sie die Maschine erneut benutzen.

• Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.

Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt.

• Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter die Nebelflüssigkeit.

• Halten Sie das Gerät während der Benutzung von entflammebaren Gegenständen fern.

• Verwenden Sie nur die Antari-Nebelflüssigkeit oder andere hochwertige Flüssigkeiten, die von ihrem Handler empfohlen wurden. Andere Nebelflüssigkeiten können zu Schaden am Gerät führen.
• Sollete die Maschine einmal nicht mehr ordnungsgemäß arbeiten, trennen Sie sie vom Netz und stoppen Sie den Betrieb. Nehmen Sieitte mit ihrem Antari-Handler Kontakt auf.
  Entleeren Sie den Tank immer vollständig, bevor Sie das Gerät transportieren.
• Nebel-/Schneeflüssigkeit kann ein Gesundheitsrisiko darstellen, wenn es verschluckt wird. Trinken Sie niemals Nebelflüssigkeit. Bewahren Sie Nebelflüssigkeit sicher auf. Sollten Sie Nebelflüssigkeit verschlucken oder sollen den Haut oder die Augen damit in Berührung kommt, konsultieren Sieitteibe sofort einen Arzt.

Auspaken und Prufen des Gerät

Öffnen Siesofar nach dem Erhalt der Maschine den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfrei Zustand eingetroffen sind. Sollten Sie Schäden feststellen, die möglicherweise während des Transports entstanden sind, behmen Sie umgehend Kontakt zu ihrem Spediteur auf und bewahren Sie das Verpackungsmaterial auf.

Lieferumfang: 1 x LCU-2S Liquid Supply Unit

1 x LCU-2S Liquid Tank Unit
1 x Netzkabel
1 x 3-pol. Datenkabel
1 x 6-mm-Fluidschlauch
1 x 4-mm-Fluidschlauch
3 x 4 auf 4-mm-Adapter
3 × 6 auf 4-mm-Adapter
1 x Fluidfilter
1 x Bedienungsanleitung

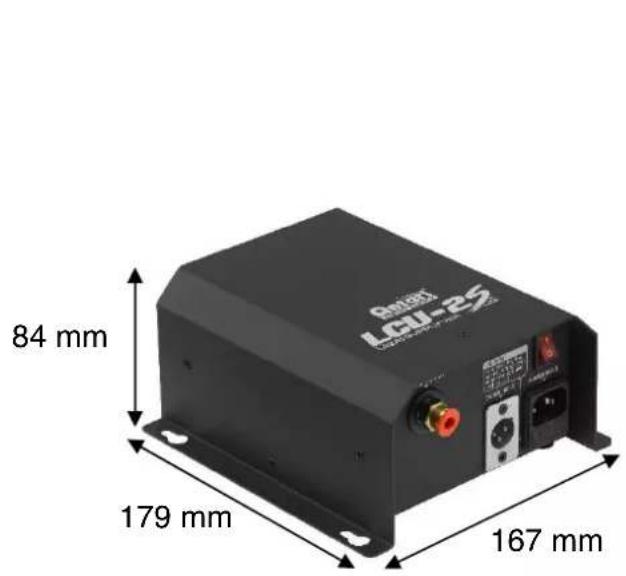

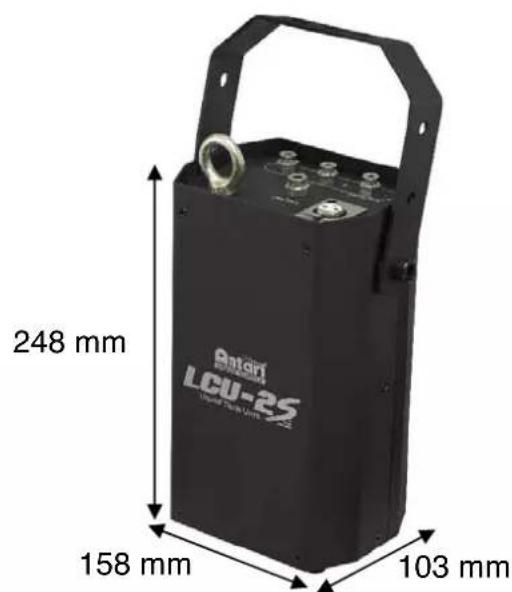

Geräteabmessungen

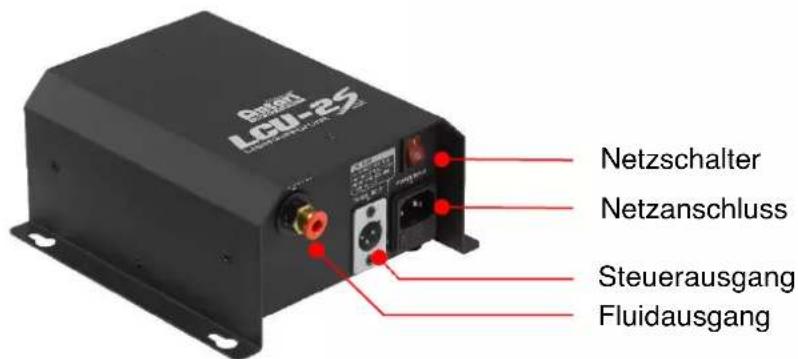

Geräteübersicht

4-mm-Fluidschlauch (Ausgang)

6-mm-Fluidschlauch (Eingang) Steuereingang

Inbetriebnahme und Installation

Fluidtank anschließen

Benutzen Sie den beiliegenden 6-mm-Schlauch, um die Steuerheit mit der Tankeinheit zu verbinden. Befestigen Sie den beiliegenden Fluidfilter am Schlauchanschluss des Tanks, um eine Verstopfung des Schlauchs zu vermeiden. Für die Verbindung des Tanks mit einer Nebelmaschine benutzen Sie den beiliegenden 4-mm-Schlauch. Für eine Veränderung benötigten Sie zusätzlich den beiliegenden 4-mm-Adapter.

Wichtig

Die Maschine verfügt über einen Überhitzungsschutz. Wenn die zulässige Temperatur übersritten wird, schaltet sich die Maschine automatisch ab bis sie wieder eine sichere Betriebstemperatur erreicht hat.

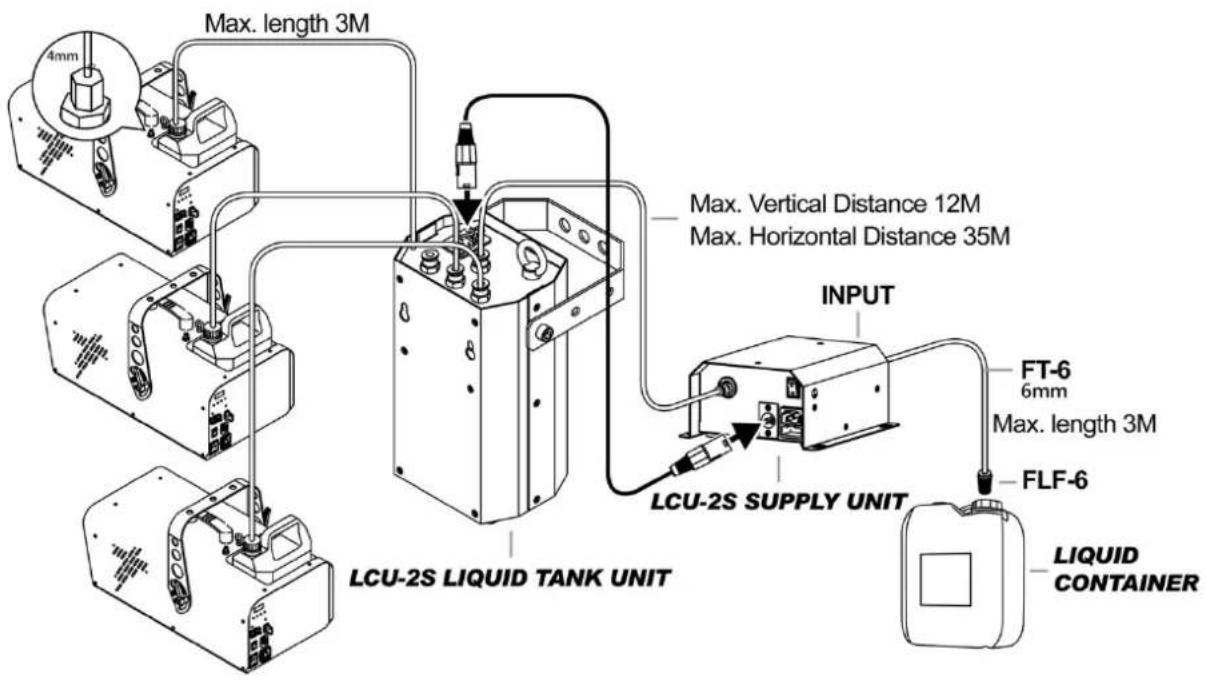

Die maximale vertikale Distan zwischen der Pumpe und dem Tank der LCU-2S beträgt 12 Meter, während die horizontale Distan maximal 35 Meter beträgt. Wichtig:

Die Veränderung darauf nicht überschreiben.

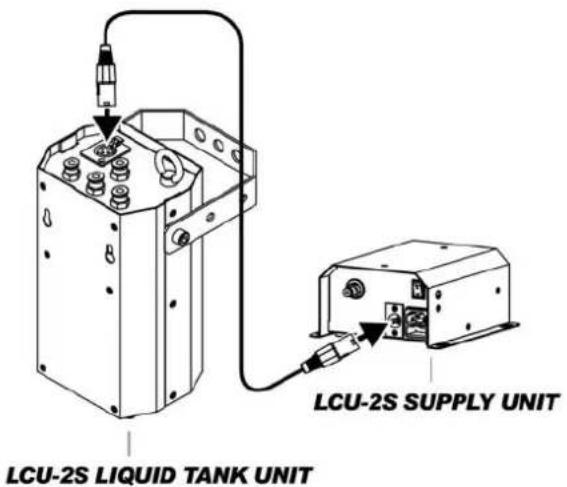

Datumverkabelung

Die Datenverkabelung erfolgt über 3-polige Verbinder. Verbinden Sie den Ausgang der Tankeinheit mit dem Eingang des Tanks.

Wartung

• Achten Sie darauf, dass die Maschine nicht verunreinigt wird.
• Verwenden Sie zur Reinigung des Gehäuses ein angefeuchtetes Tuch.
• Es ist empfehlenswert die Maschine monatlich zu betreiben, um die Beste Leistung und das Beste AusstooBverhalten zu erziehlen.

Sicherungswechsel

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen. Setzen Sie nur Sicherungen gleichen Typs und Leistung ein.

Schritt 1: Trennen Sie das Netzkabel von der Stromversorgung.

Schritt 2: Öffnen Sie den Sicherungshalter mit einem passenden Schraubendreher.

Schritt 3: Setzen Sie die neue Sicherung gemäß den nachfolgenden Angaben ein.

Schnitt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

Sicherung

Spannungsversorgung US model: AC120V, 50/60Hz

EU model : AC240V, 50/60Hz

Sicherung 120V = T2A250V

Steuerungsoption Auto

Netzanschluss Kaltgeräte (IEC)

Datumverbindung 3-pol. XLR

Abmessungen L 179 x B 167 x H 84 mm (Steuereinheit)

L 158× B 103xH248mm (Tankeinheit)

Trockengewicht 1,95 kg (Steuereinheit)

1,8 kg (Tankeinheit)
