MODUS 600RT MK II (Micro 43) - Lampe Hähnel - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Compatible avec Micro 43, puissance de 600Ws, temps de recyclage rapide, mode TTL, mode manuel, distance de déclenchement sans fil jusqu'à 100m.
Utilisation	Idéal pour la photographie professionnelle, utilisation en studio ou en extérieur, compatible avec divers appareils photo Micro 43.
Maintenance et réparation	Nettoyer régulièrement avec un chiffon doux, vérifier les connexions et les câbles, remplacer les piles ou batteries selon les besoins.
Sécurité	Éviter l'exposition à l'eau, ne pas utiliser dans des environnements extrêmes, respecter les instructions de charge pour éviter les surcharges.
Informations générales	Garantie de 2 ans, support technique disponible, consulter le manuel d'utilisation pour des conseils détaillés.

FOIRE AUX QUESTIONS - MODUS 600RT MK II (Micro 43) Hähnel

Comment charger la batterie du Hähnel MODUS 600RT MK II ?

Pour charger la batterie, insérez-la dans le chargeur fourni et branchez le chargeur à une source d'alimentation. Assurez-vous que le voyant de charge s'allume pendant le chargement.

Pourquoi ma lampe ne s'allume-t-elle pas ?

Vérifiez que la batterie est correctement chargée et installée. Assurez-vous également que l'interrupteur est en position 'ON'.

Comment régler la puissance de la lampe ?

Utilisez le bouton de réglage de la puissance sur le panneau de commande pour augmenter ou diminuer l'intensité lumineuse selon vos besoins.

La lampe émet-elle des bruits étranges en fonctionnement ?

Un léger bruit de ventilation peut être normal. Cependant, si le bruit est fort ou inhabituel, arrêtez l'utilisation et contactez le support technique.

Comment synchroniser la lampe avec mon appareil photo ?

Assurez-vous que la lampe est en mode de synchronisation et que votre appareil photo est configuré pour utiliser un flash externe. Référez-vous au manuel pour plus de détails sur le processus de synchronisation.

Puis-je utiliser la lampe en mode sans fil ?

Oui, le Hähnel MODUS 600RT MK II prend en charge le mode sans fil. Activez le mode sans fil sur la lampe et assurez-vous que votre appareil compatible est configuré correctement.

Comment réinitialiser la lampe aux paramètres d'usine ?

Pour réinitialiser la lampe, maintenez enfoncé le bouton de réinitialisation situé sur le panneau de commande pendant environ 5 secondes jusqu'à ce que l'écran clignote.

Où puis-je trouver des pièces de rechange pour ma lampe ?

Les pièces de rechange peuvent être commandées via le site officiel de Hähnel ou auprès de revendeurs agréés.

Est-ce que la lampe est étanche ?

Le Hähnel MODUS 600RT MK II est conçu pour résister à des éclaboussures, mais il n'est pas complètement étanche. Évitez de l'utiliser sous la pluie ou dans des environnements humides.

MODE D'EMPLOI MODUS 600RT MK II (Micro 43) Hähnel

• Avant de commencer à lmer, lisez ce manuel

• En lisant ce manuel, référez-vous également au manuel d’utilisation de l’appareil photo Conventions & hypothèses

• Le manuel est basé sur l’hypothèse selon laquelle tous les appareils, y compris l’appareil photo, sont allumés

• Le numéro de page de référence est indiqué par le symbole (page **)

Le symbole de mise en garde indique un avertissement à éviter les problèmes de prise de vue

Le symbole Remarque fournit des informations supplémentairesFR FR 4 Modus 600RT Tablet des Matières 1 Introduction

• Mesure de précaution - Avertissements et mises en garde

• Trois modes afchés à l’écran

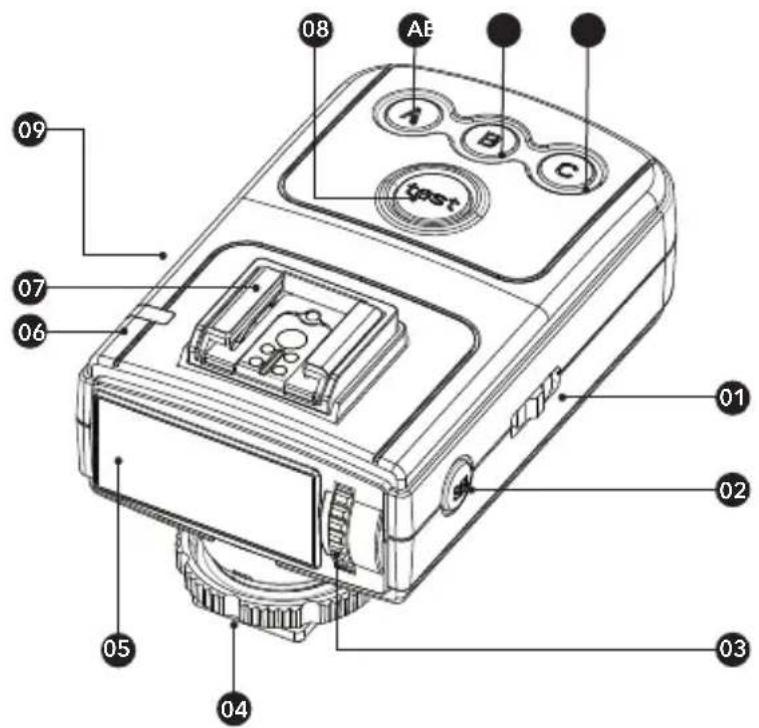

• Transmetteur Viper TTL

• Batterie et chargeur

• Fixer à un appareil photo

• Gestion de l’alimentation

• FEC (Correction d’exposition au ash)

• HSS (Synchronisation haute vitesse)

• Synchronisation du second rideau

• Plage de puissance de sortie du ash

• Réglage de l’unité secondaire optique O1

• Réglage de l’unité secondaire optique O2

• Calcul de la vitesse d’obturation

• Nombre de ashs / fréquence du ash = vitesse du ash

• Éclairage ash sans l Maître / Esclave 24

• Prise de vues multi-oblique sans l

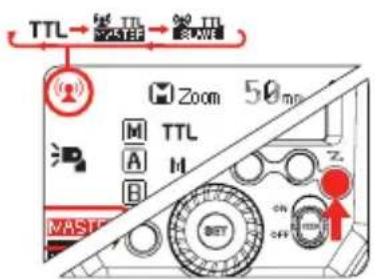

• Réglage de l’unité maître

• Réglage de l’unité esclave

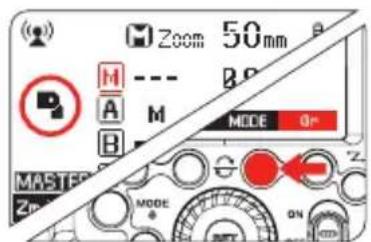

• Activer/Désactiver le ash de l’unité Maitre

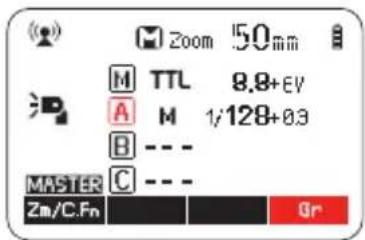

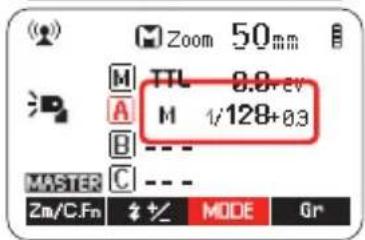

• Réplage du Mode Groupe - TTL/M/OFF

• DCM (correspondance de canaux numériques)

• Maître - Viper TTL ou Modus 600RT

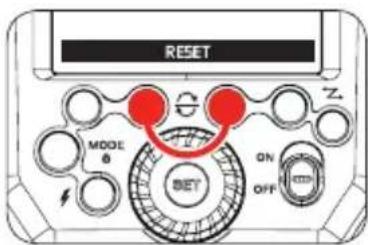

• Modus 600RT - réinitialisation

• Prise de vue complète automatique avec ash sans l TTL intelligent 28

• Utiliser le ash sans l automatique avec plusieurs unités esclaves

• Réglage avancé avec ash sans l entièrement automatique 30

• Unité multiple maître

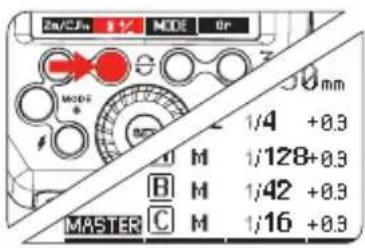

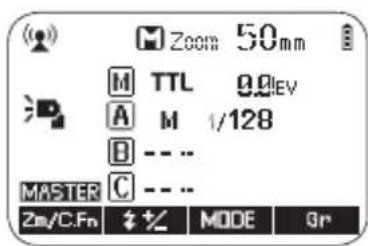

• M : Prise de vue avec ash sans l avec ash manuel 31

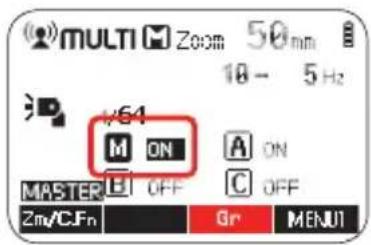

• MULTI : Prise de vue avec ash sans l avec ash stroboscopique 31

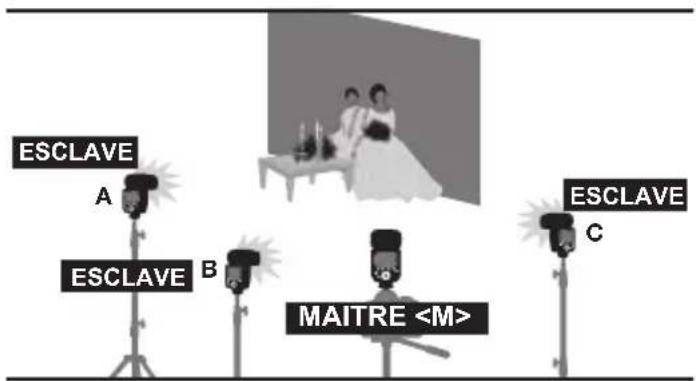

• M/A/B/C: Prise de vue avec ash sans l avec différents modes de ash pour chaque groupe

• Réglage de l’unité secondaire optique O1 34

• Réglage de l’unité secondaire optique O2 34 5Photographiesansl:(2.4GHz)utiliserle transmetteur Viper TTL

• DCM (Compatibilité des canaux numériques) 36

• Réglage du mode groupe Viper TTL

• Réglage de la commande de puissance de groupe pour le manuel et le TTL FEC 36

6 Autres applications

• Déclenchement de synchronisation

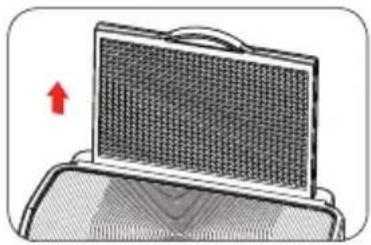

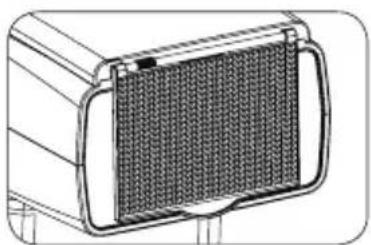

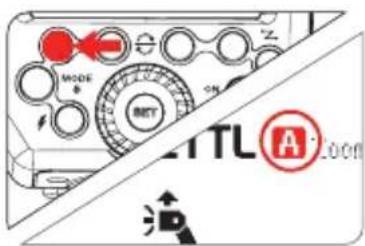

• Zoom - Réglage de la portée du ash et utilisation du panneau large

• C.Fn – Réglage de fonctions personnalisées

• Fonctions de protection

• Résolution des problèmes

• Mise à jour du microprogramme

Le non-respect des instructions ci-dessous pourrait entraîner des pertes en vies humaines ou des blessures graves. Pour éviter les incendies, la chaleur excessive, les fuites de produits chimiques, les explosions et les chocs électriques, respectez les garanties ci-dessous :

• N’insérez pas d’objets métalliques étrangers dans les contacts électriques du produit, les accessoires, les câbles de connexion, etc.

• N’utilisez pas de batteries, de sources d’énergie ou d’accessoires non spéciés dans le manuel d‘utilisation. N’utilisez pas de batteries déformées ou modiées, ou le produit s’il est endommagé

• Ne pas court-circuiter, démonter ou modier le produit ou les batteries. N’appliquez pas de chaleur ou de la soudure sur les batteries.

• N’entreposez pas les batteries avec des objets métalliques. N’exposez pas les batteries au feu ou à l’eau. N’exposez pas les batteries à un choc violent ou à un choc mécanique continu

• Ne placez pas les batteries dans un microonde, sur une cuisinière ou dans un récipient à haute pression

• N’utilisez pas le produit dans des endroits où il y a du gaz inammable

• Ne dirigez pas le ash vers toute personne conduisant une voiture ou vers un autre véhicule

• Ne pas démonter ni modier l’appareil. Les pièces internes à haute tension pourraient causer des chocs électriques Si vous laissez tomber l’appareil et que le boîtier se brise et les pièces internes sont exposées, ne pas toucher pas les pièces exposées. Il existe une possibilité de choc électrique

• N’entreposez pas le produit dans des endroits poussiéreux ou humides ou dans un endroit avec beaucoup de fumée huileuse.FR Modus 600RT FR 7 N’entreposez pas la batterie sur le chargeur

• Gardez les batteries et autres accessoires hors de portée des enfants et des bébés

• Ne laissez pas tomber le produit ou la batterie dans du feu ou dans de l’eau

• N’exposez pas le produit ou la batterie à une température excessive (inférieure à 0° C ou supérieure à 40 °C) ou à une forte lumière du jour

• La température de la batterie en charge ou en cours d’utilisation ne doit jamais être supérieure à 60ºC / 140ºF. En cas de température plus élevée, arrêtez d’utiliser et arrêtez immédiatement la charge

• N’utilisez pas du diluant à peinture, du benzène ou d’autres solvants organiques pour nettoyer le produit Mise en garde

• Le non-respect des instructions ci-dessous pourrait entraîner des blessures corporelles graves ou des dommages matériels

• Lorsque le produit n’est pas utilisé pendant une longue période, retirez les batteries avant de le ranger

• Avant de vous débarrasser d’une batterie, isolez les contacts électriques avec du ruban adhésif. Le contact avec d’autres objets métalliques ou des batteries pourrait provoquer un incendie ou une explosion. Se débarrasser de la batterie conformément aux règlementations appropriées

• Ne rangez pas ou ne laissez pas le produit ou la batterie dans un coffre ou sur le tableau de bord d’un véhicule ou en plein soleil ou à une température intérieure élevée, car une surchauffe pourrait provoquer des brûlures en cas de fuite, d’incendie ou d’explosion

• Ne déclenchez pas le ash avec la tête du ash (unité d’émission de lumière) en contact avec un corps humain ou tout autre objet pouvant causer des risques de brûlures et d’incendie

• Ne dirigez pas le ash près des yeux. Placez l’unité du ash au moins à 1 m du visage. Il pourrait blesser ou endommager les yeux. L’utilisation du ash indirect pour réduire l’intensité de la lumière est également recommandéeFR FR 8 Modus 600RT Contenu de la nomenclature

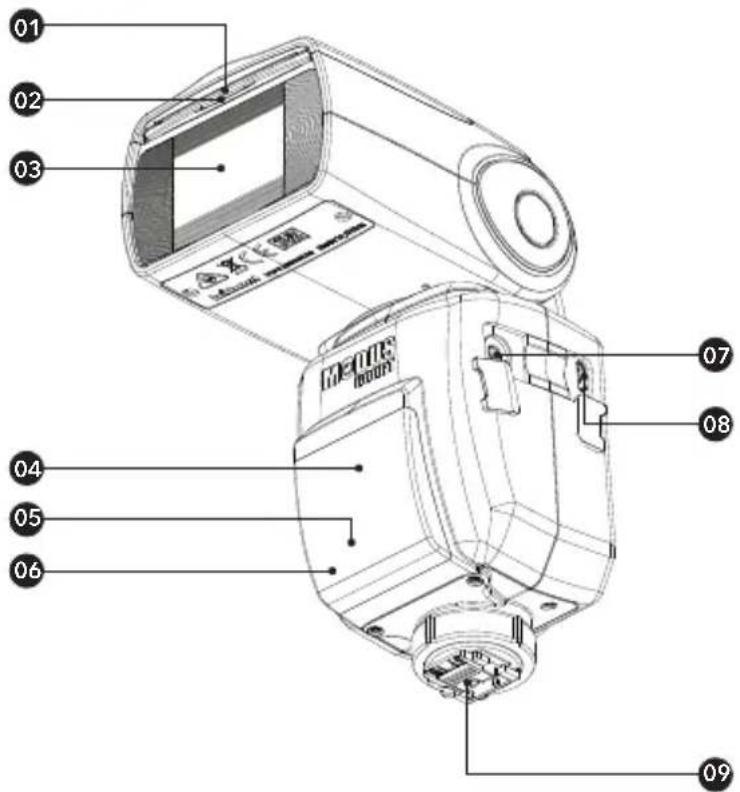

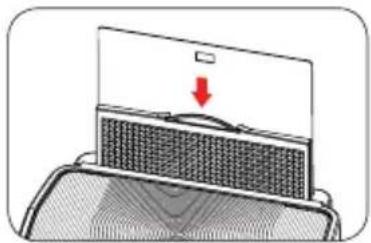

02. Panneau large intégré

04. Capteur de commande

05. Faisceau d’assistance de

06. Indicateurs de ash

07. Synchronisation du

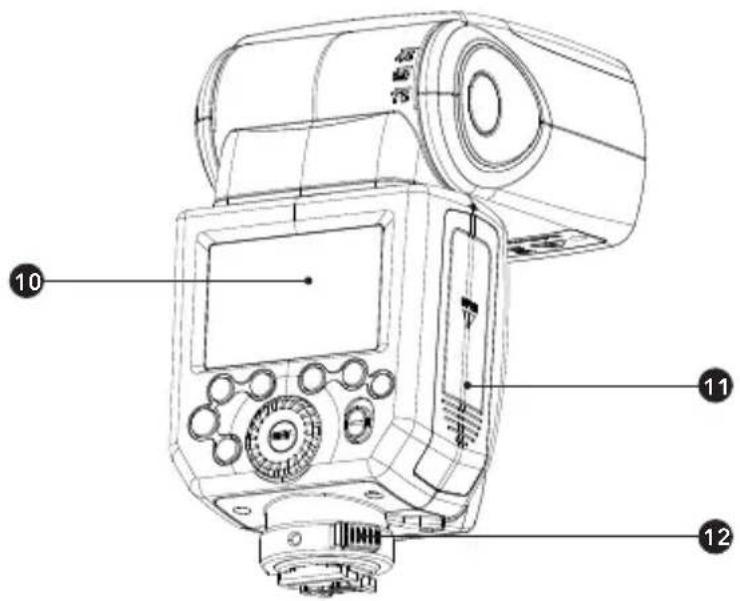

10. Panneau ACL à matrice à

11. Compartiment batterie

12. Verrouillage rapide

13. Bouton de fonction 2

14. Bouton de fonction 1

> Bouton de sélection du mode / bouton de verrouillage

> Bouton de test / indicateur de ash prêt

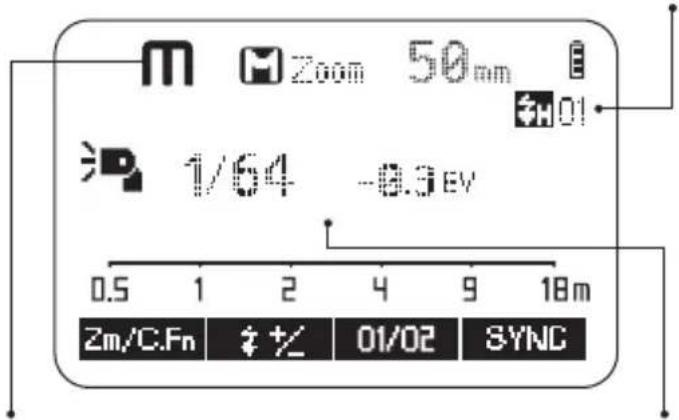

01. Flash automatique TTL

: Automatique : Manuel

04. Distance de focalisation

: Synchronisation haute vitesse

06. Indicateur de niveau de

: Correction d’exposition au ash

08. Niveau de correction

10. Échelle d’indicateur de la

11. Portée effective du ash

18. Bouton de fonction 3

19. Bouton de fonction 4

> Mode sans l / maître / esclave

21. Interrupteur On / Off

22. Cadrant de sélection

• L’écran afche uniquement les réglages actuellement appliqués.

• Les fonctions afchées au-dessus des touches de fonction 1 à 4, telles que

modiées en fonction du statut des réglages.

• Lorsqu’un bouton ou un cadrant est actionnée, le panneau ACL s’allume. illuminated.FR FR 10 Modus 600RT (2) Flash Manuel (3) Multi: Flash stroboscopique multi (4) Prise de vue avec commande radio (a)Unitémaître-Modeash M : Flash manuel Puissance de sortie du ash manuel Puissance du ash Nombre de clignotements O1: Optique standard. 02: Optique avec pré-ash MULTI : Flash stroboscopique multi

15. : Prise de vue sans

l avec commande radio

17. :Unité maître Flash

activé :Unité maître Flash désactivé

:Unité maître du ash indirect Activé

20. Groupe maître: Mode

21. Groupe A / B / C: Mode

fréquence de clignotement

21FR Modus 600RT FR 11 Troismodesafchésàl’écran (1) Fixé à l’appareil photo (2) Contrôle radio 2.4GHz : En tant qu’unité maître (3) Contrôle radio 2.4GHz : En tant qu’unité esclave Groupe A Mode esclave Groupe A/B/C... (b) Unité esclaveFR FR 12 Modus 600RT

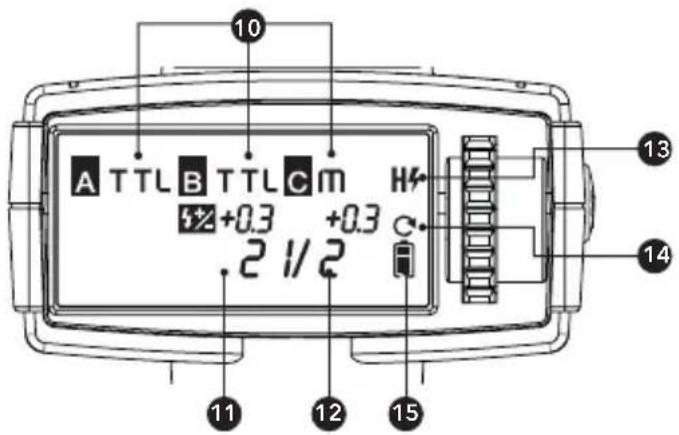

(A) Groupe A (B) Groupe B (C) Groupe C (1) Activé /Désactivé - interrupteur (2) SEL - choisir le bouton (3) Ajustez le cadrant - Pour régler les réglages (4) Verrouillage de roue (5) Écran ACL (6) Puissance / Statut du voyant (7) Sabot ash (8) Test - bouton (9) Micro USB – Mise à jour du microprogramme Nomenclature - Transmetteur Viper TTLFR Modus 600RT FR 13 Écran transmetteur ACL Mode multiple (10) Manuel / TTL / Mode désactivé (11) Niveau de correction de l’exposition au ash (12) Sortie du ash manuel (13) Synchronisation haute- vitesse (14) Toujours Activé (15) Indicateur de niveau de batterie (16) Nombre de clignotements (17) Fréquence de clignotement (18) Puissance de sortie du ash

• Le transmetteur Viper est inclus dans le kit sans l Modus 600RT

2. Pack de batterie Li-ion

3. Chargeur de batterie

6. Boîtier de protection

7. Manuel d’utilisation

3. Pack de batterie Li-ion

4. Chargeur de batterie

7. Boîtier de protection

8. Manuel d’utilisation

Batterie et chargeur

• La batterie HLX-MD1 doit être chargée avant utilisation.

• Utilisez le chargeur MD1 MKII fourni pour charger la batterie.

• Retirez la batterie du chargeur lorsque la charge est terminée et débranchez le chargeur du secteur Une batterie complètement chargée offrira environ 500 ashs à pleine puissance et encore plus lorsque le niveau de puissance est réduit. La composition et la construction du pack de batterie MD1 offrent un temps de rafraîchissement très able et rapide pour le speedlight Comment ranger la batterie Lorsque la batterie n’est pas utilisée, retirez-la du chargeur ou du speedlight et rangez-la dans un endroit frais et sec. Exposez la batterie à une température plus élevée peut raccourcir la durée de vie de la batterie. Rangez la batterie presque vide (une barre dans l’indicateur de niveau de batterie) lorsqu’elle n’est pas utilisée pendant une longue période de temps. Pour une durée de vie optimale de la batterie, utilisez-la régulièrement et, si elle n’est pas utilisée pendant plus de 6 mois, chargez complètement la batterie et utilisez-la avec le Modus 600RT jusqu’à ce que le niveau de la batterie dépasse 1 barre avant de la ranger.FR Modus 600RT FR 15 Durée de vie de la batterie La durée de vie d’une batterie rechargeable est limitée. La capacité diminue progressivement avec l’utilisation et l’âge du pack de batterie. Remplacez le pack de batterie lorsque le temps de cycle du ash devient plus long ou le nombre de ashs diminue sensiblement. La durée de vie de la batterie peut varier considérablement en fonction de la façon dont elle est rangée, des conditions de fonctionnement et de l’exposition à des conditions environnementales inadéquates. Mise en garde

• Ne pas court-circuiter la batterie

• Ne pas laisser pas la batterie dans de l’eau ou du feu

• Ne pas laisser tomber ou démonter ou soumettre les batteries à un impact fort ou à un choc mécanique continu

• Arrêtez d’utiliser la batterie si elle présente des signes d’endommagement ou de gonement dans le boîtier et jeter la batterie conformément à la règlementation locale appropriée Comment charger la batterie La batterie HLX-MD1 doit être chargée avant utilisation. Utilisez le chargeur MD1 MKII fourni pour charger la batterie. Connectez le chargeur MD1 MKII à un adaptateur USB (min 5V 2 Amp) avec le câble Micro USB fourni. Pour commencer la charge, insérer la batterie HLX- MD1 dans le chargeur MD1 MKII, la première barre LED verte s’allume pour indiquer que la batterie est en charge. Lorsque les 4 barres LED vertes sont allumées, la charge est terminée, retirer la batterie du chargeur et débranchez le chargeur du réseau électrique.FR FR 16 Modus 600RT Montage et retrait de la batterie

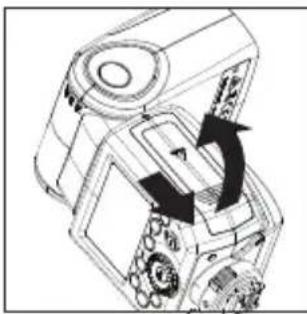

1. Pour monter la batterie,

poussez le couvercle du compartiment de la batterie vers le bas et ouvrez-le.

2. Selon le signe triangulaire

sur le pack de batterie, insérez-la dans le compartiment jusqu’à ce qu’une pince blanche verrouille la batterie en émettant un clic.

3. Pour retirer la batterie,

appuyez sur la pince blanche et le pack de batterie s’afche. Ensuite, fermez le compartiment. Indication du niveau de la batterie Assurez-vous que la batterie est bien xée au ash. Vériez l’indication du niveau de la batterie sur l’écran ACL pour voir le niveau de batterie restant. Avertissement de batterie faible Indication de niveau de batterie Signie 3 barres 2 barres 1 barre Aucune barre Clignotant Pleine À moitié Faible Batterie faible, rechargez-la Le niveau de la batterie sera utilisé immédiatement. Remarque : Veuillez recharger la batterie le plus tôt possible (dans les 10 jours). Ensuite, la batterie peut être utilisée ou rangée telle que indiquée dans la section « Comment ranger la batterie »FR Modus 600RT FR 17 Fixeràunappareilphoto

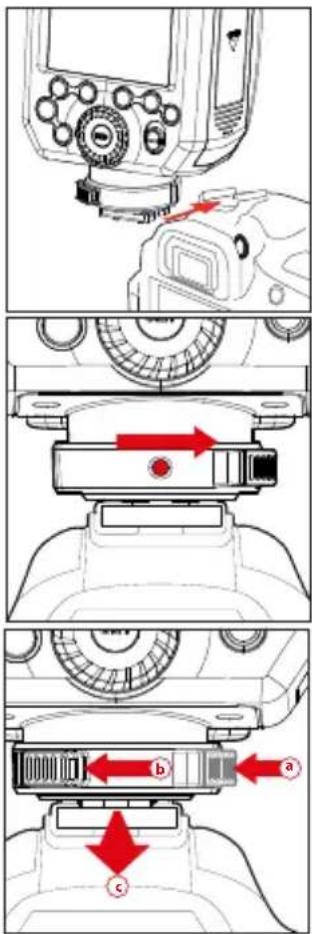

à l’appareil photo. Glissez le pied pour montage ashs dans le sabot ash de l’appareil photo jusqu’au bout.

2. Sécuriser le ash -

Appuyez sur le bouton de déverrouillage pour faire tourner l’anneau de verrouillage sur le pied du ash jusqu’à ce qu’il se verrouille vers la droite.

a) Appuyez sur le bouton de déverrouillage. b) Tournez l’anneau de blocage vers la gauche jusqu’à ce qu’il soit desserré. c) Faites glisser le ash hors de la griffe de l’appareil photo. Gestion de l’alimentation Utilisez le bouton ON / OFF pour allumer ou éteindre le ash. Éteignez le ash s’il ne sera pas utilisé pendant une longue période. Régler comme ash maître, il s’éteint automatiquement après une certaine période (environ 90 secondes) d’utilisation inactive. Appuyez à mi-course sur l’obturateur de l’appareil photo ou appuyez sur n’importe quel bouton ash activera le ash. Régler comme ash esclave, il entrera en mode veille après une certaine période (réglable, 60 minutes par défaut) d’utilisation inactive. Appuyer sur n’importe quel bouton ash, activera le ash.

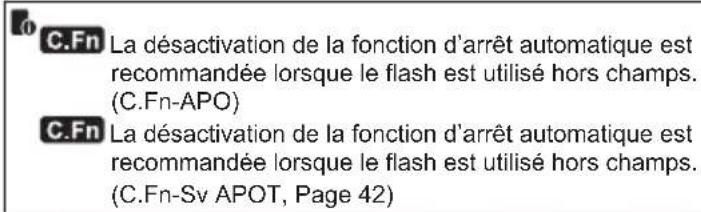

cFR FR 18 Modus 600RT La désactivation de la fonction d’arrêt automatique est recommandée lorsque le ash est utilisé hors champs. (C.Fn-APO) La désactivation de la fonction d’arrêt automatique est recommandée lorsque le ash est utilisé hors champs. (C.Fn-Sv APOT, Page 42) Mode Flash - Flash automatique TTL intelligent Ce ash dispose de trois modes de ash: TTL intelligent, Manuel (M), et MULTI (Stroboscopique). En mode TTL intelligent, l’appareil photo et le ash fonctionnent ensemble pour calculer l’exposition adéquate pour le sujet et l’arrière-plan. Dans ce mode, plusieurs fonctions TTL sont disponibles

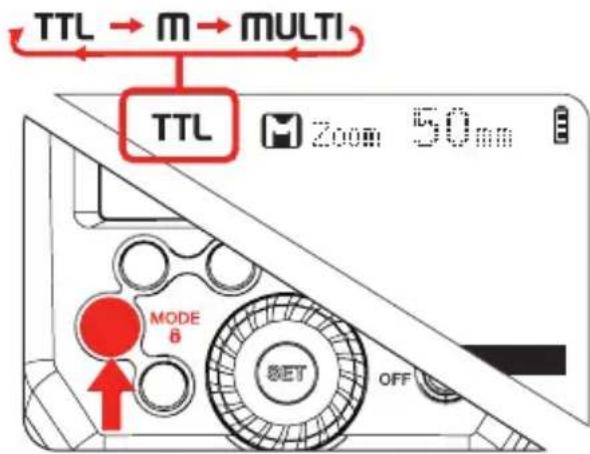

• Appuyez sur < MODE > Le bouton de sélection du mode et trois modes ash s’afchent sur l’écran ACL un par un à chaque fois que l’on appuie. Mode TTL intelligent Appuyez sur la touche < MODE > Sélection du mode Bouton pour accéder au mode TTL intelligent. L’écran ACL afchera TTL intelligent.

• Appuyez à mi-course sur le bouton déclencheur de l’appareil photo la mise au point. L’ouverture et la plage de ash effective s’afchent sur l’écran ACL. Lorsque le bouton de l’obturateur est complètement enfoncé, le ash déclenchera un pré-ash que l’appareil photo utilisera pour calculer la puissance adéquate de sortie du ash avant que la photo ne soit prise. Réglage:

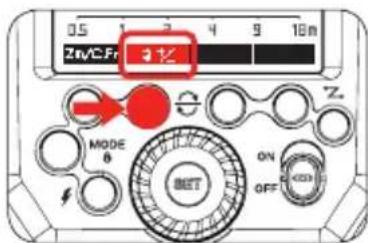

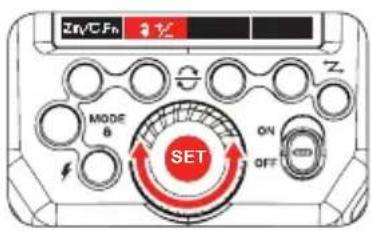

1. Appuyez sur le bouton

de fonction 2 < >. L’icône < > et le niveau de correction d’exposition au ash seront sélectionnées sur l’écran ACL.FR Modus 600RT FR 19 SET

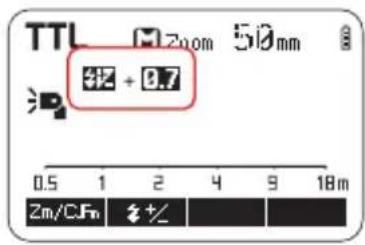

2. Réglez le niveau de

correction d’exposition au ash.

• Tournez le cadrant de sélection pour régler la valeur.

• “0.3” signie 1/3 de pas, “0.7”signie 2/3 de pas.

• Pour annuler la correction d’exposition au ash, réglez la valeur sur “+0”.

3. Appuyez de nouveau

sur la touche < SET> pour conrmer le réglage. High-Speed Sync La fonction HSS (FP) vous permet de synchroniser le Flash avec les différentes vitesses d’obturations de votre appareil photo. Cette fonction est utile lorsque vous souhaitez utiliser le mode ‘priorité ouverture’ pour vos portraits avec ash forcé.

1. Appuyez sur le bouton

pour pouvoir visualiser

> ou < > est aussi visible dans le viseur

• Lorsque la fonction HSS est activée en mode sans-l grâce à une commande à distance, il est possible que les appareils photos Panasonic ne puissent pas se synchroniser.

• La fonction HSS peut être activée/désactivée depuis le MODUS 600RT ou le VIPER TTL mais pas depuis le menu de l’appareil photo

• Au-delà de 15 ashs consécutifs avec la fonction HSS activée, il se peut que l’appareil se mette en sécurité pour éviter la surchauffe.

• Désactivez la fonction HSS pour optimiser la durée de vie lorsque c’est possible.FR FR 20 Modus 600RT SET

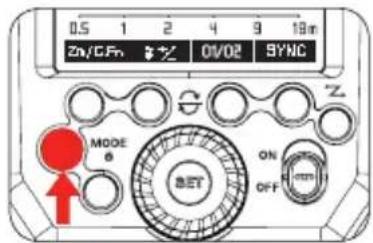

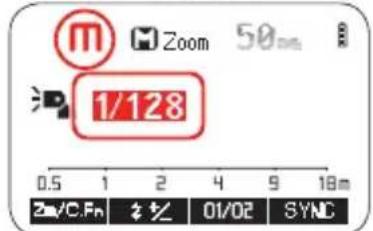

1. Appuyez sur le bouton

< MODE > pour que < M > s’afche.

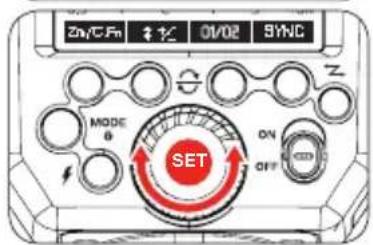

2. Tournez le cadrant de

sélection pour choisir une valeur de sortie de ash souhaitée.

3. Appuyez de nouveau sur

le bouton < SET > pour conrmer le réglage. Modeash-Flashmanuel La sortie du ash est réglable à partir d’une puissance maximale de 1 / 1 à 1 / 128ème puissance en 1 / 3ème d’incréments d’arrêt. Pour obtenir une exposition adéquate au au ash, utilisez un ash-mètre manuel pour déterminer la sortie du ash souhaitée. Synchronisation du second rideau Avec une vitesse d’obturation très faible, vous pouvez créer une trainée de lumière derrière votre sujet. Le ash se déclenchera juste avant que l’obturateur ne se referme. Réglage de la fonction synchronisation du deuxième ridea Utilisez le réglage du Flash sur le menu de la caméra pour pouvoir activer la fonction synchronisation du deuxième rideau.

• Pour plus de détails, veuillez-vous référer au manuel d’utilisation de l’appareil.FR Modus 600RT FR 21 Plagedepuissancedesortieduash Le tableau suivant permet de voir plus facilement comment l’arrêt change en fonction de f / arrêt lorsque vous augmentez ou diminuez la sortie du ash. Par exemple, lorsque vous diminuez la sortie du ash : 1 / 2, 1 / 2-0.3, ou 1 / 2-0.7, ou augmentez la sortie du ash : 1 / 2, 1 / 2 + 0.3, 1 / 2 + 0.7, 1 / 1. Chiffres afchés lors de la réduction du niveau de sortie du ash →

1/1 1/2 1/4 1/1-0.3 1/2-0.3 ------1/1-0.7 1/2-0.7 1/2+0.7 1/4+0.7 ------1/2+0.3 1/4+0.3 ←Chiffres afchés lors de l’augmentation du niveau de sortie du ash Réglage de l’unité secondaire optique O1 En mode ash manuel M, appuyez sur le bouton <O1/ O2> pour que ce ash puisse fonctionner comme un ash secondaire optique O1 à l’aide de son capteur optique. Avec cette fonction, le ash se déclenche de manière synchrone lorsqu’un deuxième ash principal est déclenché. C’est le même effet que l’utilisation d’un déclencheur radio pour déclencher le ash hors champ Ceci permet de créer de multiples effets lumineux. Réglage de l’unité secondaire optique O2 En mode ash manuel M, appuyez sur le bouton <O1/ O2> pour que ce ash puisse fonctionner comme un ash secondaire optique O2 à l’aide de son capteur optique. Avec cette fonction, le ash se déclenche de manière synchrone lorsqu’un deuxième ash principal est déclenché comme dans O1, mais il ignorera le pré-ash de mesure et ne déclenchera qu’en réponse au ash d’exposition à partir de l’unité principale.

• Les déclenchements optiques O1 et O2 sont seulement disponibles en mode manuel Flash M lorsque le Modus 600RT n’est pas xé à l’appareil photo

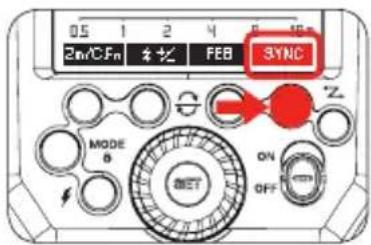

• Appuyer sur la touche de fonction 4 < SYNC > pour activer le “HSS” en mode 01/02 Modeash:MULTI(Flash stroboscopique) Avec un ash stroboscopique, une série de ashs rapides est déclenchée. Il peut être utilisé pour capturer plusieurs images d’un sujet en mouvement en une seule photo. Vous pouvez régler la fréquence de déclenchement (nombre de ashs par seconde exprimé en Hz), le nombre de ashs et la puissance de sortie du ash.FR FR 22 Modus 600RT Calculer la vitesse de l’obturateur Lorsque le ash stroboscopique est déclenché, l’obturateur reste ouvert jusqu’à ce que le déclenchement s’arrête. Utilisez la formule ci-dessous pour calculer la vitesse d’obturation et réglez-la sur l’appareil photo. SET

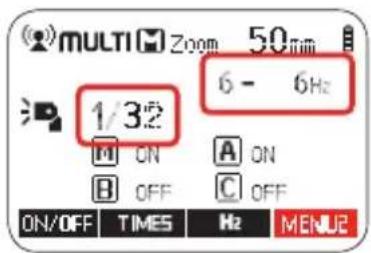

3. Réglez la fréquence

du ash et le nombre de ashs.

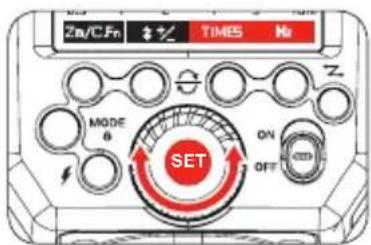

• Appuyez sur le bouton < Times

• Tournez le cadrant de sélection pour régler le nombre de ashs

• Tournez le cadrant de sélection pour choisir une fréquence de déclenchement ash souhaitée

• Après avoir terminé le réglage, Appuyez sur le bouton <SET> et tous les réglages s’afchent. Nombredeashs/fréquenceduash = vitesse de l’obturateur Par exemple, si le nombre de ashs est de 10 et la fréquence de déclenchement est de 5 Hz, la vitesse d’obturation doit être d’au moins 2 secondes.
• Pour éviter de surchauffer et de détériorer la tête du ash, n’utilisez pas le ash stroboscopique plus de 10 fois consécutives• Après 10 fois, accordez un temps de repos d’au moins 15 minutes au speedlight. Si vous essayez d’utiliser le ash stroboscopique plus de 10 fois de consécutives, le déclenchement peut s’arrêter automatiquement pour protéger la tête du ash. Si cela se produit, accordez un temps de repose au moins 15 minutes de repos au speedlight• Le ash stroboscopique est le plus efcace avec un sujet très rééchissant contre un fond sombre• L’utilisation d’un trépied et d’une télécommande est recommandée.• Une sortie ash de 1/1 et 1/2 ne peut pas être réglée pour un ash stroboscopique• Le ash stroboscopique peut être utilisé avec “buLb”• Si le nombre de ashs s’afche comme « -- », le déclenchement continuera jusqu’à ce que l’obturateur se ferme ou jusqu’à ce que la batterie soit déchargée. Le nombre de ashs sera limité tel qu’indiqué dans le tableau suivant.• FP est désactivé en mode multi

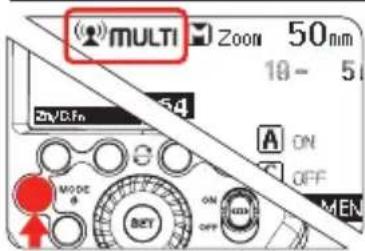

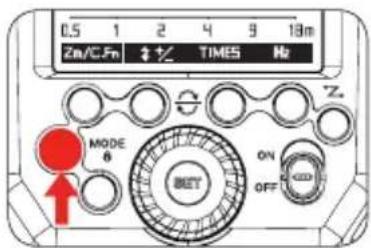

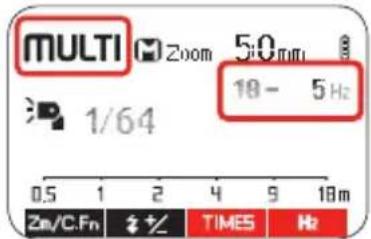

1. Appuyez sur le bouton

<MODE> pour que < MULTI > s’afche

2. Turn the cadrant de

sélection pour choisir une puissance de sortie de ash souhaitée.FR Modus 600RT FR 23 Flashs stroboscopiques maximaux: Si le nombre de ashs s’afche comme « - », le nombre maximal de ashs sera tel qu’indiqué dans le tableau suivant quelle que soit la fréquence du ash. Sortie duash Sortie duash Sortieduash Nombre de FlashsFR FR 24 Modus 600RT Photographie sansl: Commande (2.4GHz)

Éclairageashsanslmaître/esclave

• Le « Modus 600RT » xé au sabot ash de l‘appareil est appelé unité « Maître ». Un deuxième « Modus 600RT » sans l est appelé l’unité « Esclave »• Vous pouvez également contrôler sans l le Modus 600RT en tant qu’élément « esclave » à l’aide d’un transmetteur « Viper TTL » en tant qu’unité « Maître » xé au sabot ash de l’appareil photoattached to the camera hotshoeL’utilisation (Maître /Esclave) avec une fonction de contrôle sans l 2.4GHz vous permet de réaliser facilement des prises de vue avec éclairage avancé multi-ash sans l, de la même manière que la photographie autoash TTL intelligent II. Le système est conçu de manière à ce que les réglages du « Maître » xé à l’appareil photo soient automatiquement appliqués aux speedligh esclave sans l. Par conséquent, vous n’avez pas besoin d’utiliser ou d’ajuster les esclaves pendant la prise de vue Position et plage de fonctionnement (Exemple de prisedevuesansl)•éclairageauashsansleMaître/Esclave MAITRE ESCLAVE Contrôle sans fil 2,4 GHz avec portée de 100 m
• Le « Maître », xé à l’appareil photo peut être un « Modus 600RT » ou « un transmetteur Viper TTL »

• Utilisez le mini support fourni pour maintenir l’unité esclave en position verticale

• Avant la prise de vue, effectuez un test de ash et un test de prise de vue

• La distance de transmission peut varier en fonction de la position du speedlight esclave, de l’environnement et des conditions météorologiquesconditionsFR Modus 600RT FR 25 Prisedevuesavecashmultiple sansl Vous pouvez repartir les unités esclaves en deux ou trois groupes et effectuer le ash automatique TTL intelligent II. En outre, vous pouvez dénir et prendre des vues avec un mode ash différent pour chaque groupe de déclenche- ment, jusqu’à pour 3 groupes, plus un maître.

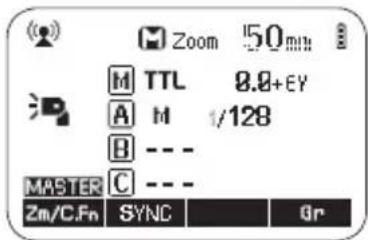

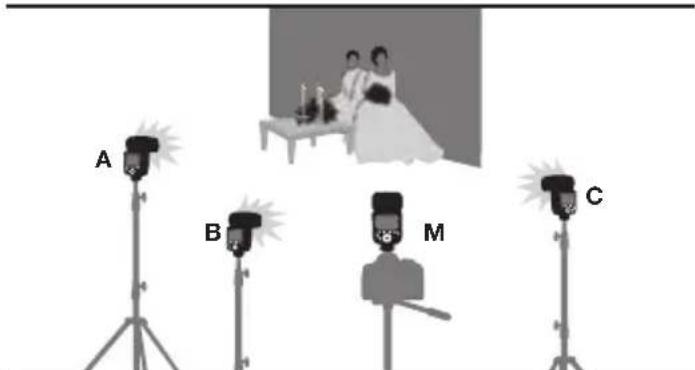

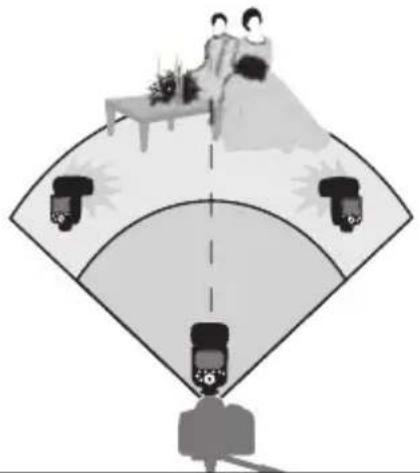

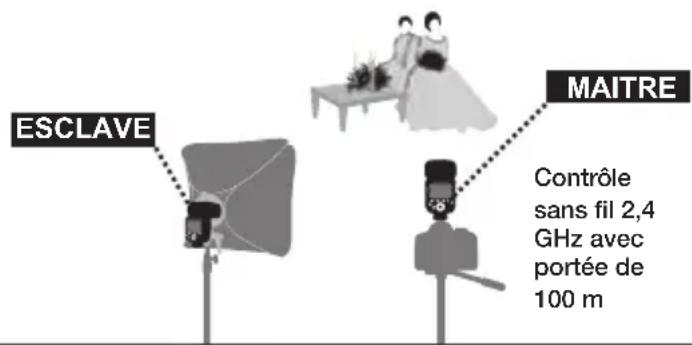

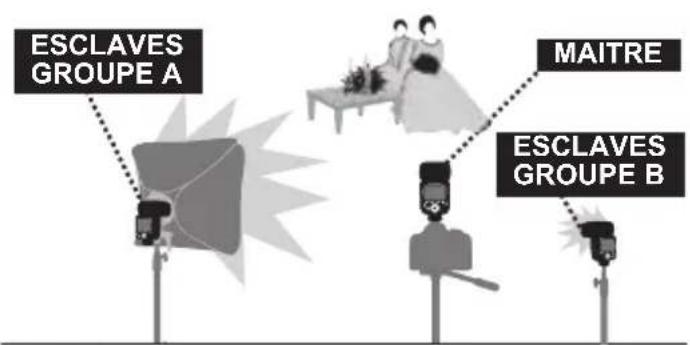

• Prise de vue automatique avec deux groupes esclaves MAITRE ESCLAVES GROUPE A ESCLAVES GROUPE B ●Prise de vue automatique avec trois groupes esclaves

La prise de vue sans l à l’aide de la transmission radio a des avantages par rapport à la prise de vue sans l à l’aide d’un contrôle optique, de tel sorte qu’en étant moins affecté par des obstacles et n’étant pas obligé de pointer le capteur sans l de l’unité esclave vers l’unité maître. Les principales différences fonctionnelles sont les suivantes : Commande radio Commande optique Radio Control Fonction Distance Canal Puissance A / B / C Interférence Difcile Facile GroupeFR FR 26 Modus 600RT Réglagessansl Vous pouvez passer du ash normal au ash sans l. Pour la prise de vue ash normale, assurez-vous de régler le paramètre sans l sur OFF. Réglage de l’unité Maître Réglage de l’unité Esclave Activer/Désactiverleashdel’unitéMaître Vous pouvez activer ou désactiver le ash de l’unité « Maître » qui contrôle les unités « Esclaves »sans l. Lorsque le ash principal est activé, il clignote comme groupe M RÉGLAGE DU MODE GROUPE - TTL / M / OFF À partir du Speedlight Modus « Maître », chaque réglage du groupe M (speedlight maître) / A / B C le « mode » réglage peut être réglé individuellement. Appuyez sur le bouton

> pour que < > et < MAÎTRE > s’afchent sur l’écran ACL. Appuyez sur le bouton

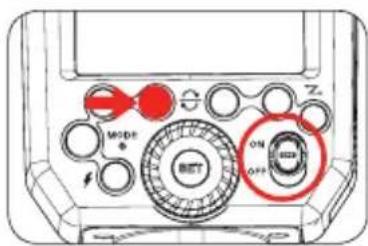

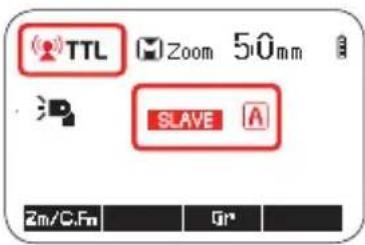

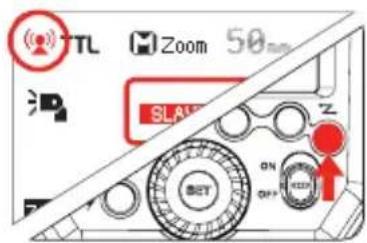

> pour que < > et < ESCLAVE

s’afchent sur l’écran ACL.

bouton de fonction 4

> et un groupe M / A / B ou C sera mis en surbrillance

bouton de fonction 4

bouton de fonction 3

MODE > jusqu’à ce que <

> soit <--->. Le speedight maître est maintenant désactivéFR Modus 600RT FR 27

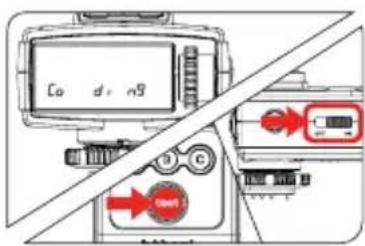

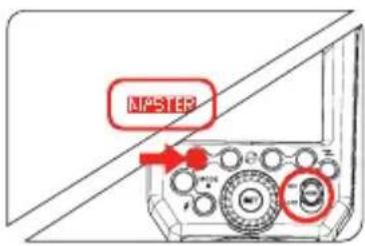

1. Si vous avez un Viper

TTL, lancez le DCM compatible avec le Viper TTL

• Activez < ON > le transmetteur Viper TTL tout en maintenant enfoncé le bouton < test > et relâchez le bouton <test> après 2 secondes

• L’éran ALC Viper afchera <Co di ng>

2. Si vous n’utilisez pas

Viper TTL et ne souhaitez utiliser le DCM sur plusieurs Modus 600RT, utilisez n’importe quel Modus 600RT comme unité maître

• Appuyez sur le <bouton de fonction 1> en mettant en marche < ON > le Modus 600RT

• Un écran ACL vert sur le Modus 600RT afchera

3. Appuyez sur le <bouton

de fonction 2> tout en mettant en marche < ON

le Modus 600RT esclave Régler le DCM (Correspondance des canaux numériques) Le Modus 600RT 2.4GHz sans l est initialement déni sur un « canal ouvert » général et peut être utilisé tel quel. Pour éviter les interférences avec d’autres systèmes de ash sans l, nous vous recommandons DCM (compatibilité de canal numérique) votre Speedlight Modus 600RT et Viper TTL Maître - Viper TTL ou Modus 600RT Esclave - Modus 600RT

1. Appuyez sur le bouton de

• Appuyez sur le bouton de 4 <

2. Appuyez sur le bouton de

et sélectionnez le mode souhaité TTL intelligent <TTL> / Manuel <M> / Off <--->FR FR 28 Modus 600RT

4. Un écran ACL rouge afche

“Esclave OK ” Cet Modus 600 RT esclave est maintenant compatible avec DCM

5. DCM est compatible

de la même manière que tout Modus 600RT esclave supplémentaire lorsque le Maître est toujours en marche

• Pour réinitialiser le Modus 600RT aux réglages d’usine par défaut, appuyez sur les boutons de fonction 3 et 4 en même temps et maintenez le bouton enfoncée jusqu’à ce que l’écran ACL afche < RESET > relâchez les boutons

• Lorsque le Modus 600RT est réinitialisé, le DCM est également réinitialisé dans le canal ouvert et le DCM précédent est perdu

1. Master Unit Setting

• Fixez un Modus 600RT à l’appareil photo et réglez- le comme unité maître (Page 26)

• Le transmetteur Viper TTL peut également être utilisé comme unité maître pour contrôler le Modus 600RT esclave sans l (PAGE 38) Prise de vue complète automatique avecashsanslTTLintelligent Prise de vue automatique de base avec ashsanslavecuneunitéesclaveunique Une fois que toutes les unités esclaves sont compatibles avec DCM, redémarrez tous les maîtres et les esclaves en appuyant sur OFF/ON

• Une fois que tous les appareils sont compatibles avec DCM, ils mémoriseront l’ID unique même si l’alimentation est coupée. Par conséquent, vous devez seulement DCM votre réglage une fois

• Si vous ajoutez plus de speedlights ou des unités Viper TTL à votre gamme, vous devez effectuer à nouveau la compatibilité DCM pour toutes vos unités Modus 600 RT - RéinitialiserFR Modus 600RT FR 29

2. Réglage de l’unité

• Réglez le modus 600RT esclave sur le paramètre

photo et du speedlight

• Placez l’appareil photo avec l’unité maître xée et le Modus esclave dans la plage radio 4.Réglezlemodeash du groupe

• Vériez que le groupe <

> est réglé sur <TTL intelligent>. Si non appuyez sur le bouton < MODE > jusqu’à ce que <TTL intelligent> soit afché

• Vériez que l’unité esclave est réglée automatiquement = à <TTL intelligent> par l’unité maître 5Vériezquelesunités maître / esclave sont prêtes

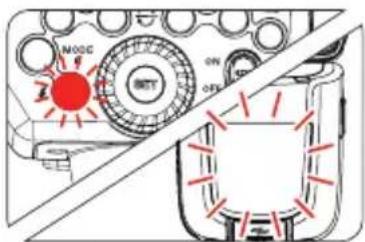

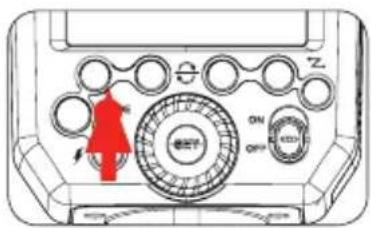

• Vériez le speedlight maître, si l’indicateur prêt s’allume et que les indicateurs prêts de ash esclave clignotent 6Vériezl’opération speedlight maître / esclave

• Appuyez sur le bouton de test < > de l’unité maître

• Le speedlight esclave clignote. Si elle ne se déclenche pas, vériez la position ou la distance de l’esclave du maître

• Vous êtes maintenant prêt à prendre une photo avec l’éclairage ash sans lFR FR 30 Modus 600RT Utiliserleashsansl automatique Lorsqu’une sortie de ash plus forte ou un fonctionnement d’éclairage plus pratique est nécessaire, augmentez le nombre de speedlight esclaves. Pour ajouter des unités esclaves, utilisez les mêmes étapes que le réglage du « ash sans l automatique avec une seule unité esclave » Page 28). Tout esclave peut être réglé comme groupe (A / B / C). Lorsque le nombre d’unités esclaves augmente ou que le déclenchement du ash maître est réglé sur ON, la commande automatique es effectuée pour déclencher tous les ashs à la sortie de ash correcte pour s’assurer que la sortie totale du ash entraîne une exposition standard.
• Si l’arrêt automatique de l’unité esclave se produit, appuyez sur le bouton test de ash de l’unité maître pour allumer l’unité esclave. Notez que le ash test ne peut pas être effectué lorsque la minuterie de l’appareil photo, etc. fonctionne• Le réglage de l’arrêt automatique des unités esclaves peut être modié (C.Fn-Sv / APOT page 42)• Dans les réglages C.Fn, vous pouvez activer un signal sonore lorsqu’un Modus 600RT est rechargé et prêt à être déclenché à nouveau Réglageavancéavecashsansl entièrement automatique Avec le système sans l, les fonctions suivantes réglées sur l’unité maître seront automatiquement réglées sur l’unité esclave. Pour cette raison, vous n’avez pas besoin d’utiliser l’unité esclave et pouvez l’utiliser à partir du maître de la même manière que la photographie ash normale.

• Correction d’exposition au ash

• MULTI : Flash stroboscopique (Page 21)FR Modus 600RT FR 31 Unité multiple Maître Vous pouvez utiliser deux appareils photo ou plus avec des unités ash maîtres sur chacun pour changer la prise de vue de l’appareil photo tout en gardant la même conguration d’éclairage (unités esclaves) dans la photographie instantanée sans l. M:Prisedevueavecashsans lavecashmanuel Ceci décrit la technologie sans l à l’aide d’un ash manuel. Vous pouvez effectuer une prise de vue avec un réglage de sortie de ash différent pour chaque unité esclave (groupe de déclenchement). Réglez tous les paramètres sur l’unité maître.

• Appuyez sur le bouton de fonction 4 <

pour choisir le groupe

• Appuyez ensuite sur le bouton de fonction 3 < MODE > pour régler le mode <M>

2. Régler la puissance de

• Appuyez à nouveau sur le bouton de fonction 2

>. Tournez le cadrant de sélection pour ajuster la sortie du ash du groupe

• Appuyez sur le bouton <SET> pour conrmer

3. Régler la puissance

individuelle de sortie du ash manuel

(Master speedlight) (Speedlight maître) / A / B / C peut être réglé individuellement à différents niveaux de puissancel

• Congurez n’importe quel groupe sur <---> pour désactiver la puissance de ce groupegroup

• Sur le speedlight maître, appuyez sur le bouton <MODE> jusqu’à ce que <MULTI> s’afche

• Tournez le cadrant de sélection pour régler la puissance de sortie du ash. Appuyez sur le bouton <SET> pour conrmer MULTI:Prisedevuesanslavec ashmulti-répétitifstroboscopiqueFR FR 32 Modus 600RT

2. Activer / désactiver le

groupe M (speedlight maître) / A / B / C

• Appuyez sur le bouton de fonction 3 <

>. Ensuite, tournez le cadrant de sélection pour régler le groupe ON / OFF

• Appuyez sur le bouton de fonction 3 <

> pour sélectionner le groupe suivant. Appuyez sur le bouton <SET> pour conrmer

paramètresduash stroboscopique

• Appuyez sur le bouton de fonction 4 < MENU1 >. Ceci afchera < MENU2 > qui permet de sélectionner la puissance

>, le nombre de ashs < Times > et la fréquence <

> pour ajuster le paramètre correspondant M / A / B / C : Prise de vue avec ashsanslavecdifférentsmodes deashpourchaquegroupe Vous pouvez effectuer des prises de vue avec différents modes de ash réglés pour chaque groupe de déclenchement (M / A / B / C). Les modes ash qui peuvent être réglés sont le ash automatique TTL intelligent / manuel / OFF. Lorsque le mode ash est en mode TTL intelligent, l’exposition est contrôlée pour générer une exposition standard pour le sujet principal en tant que groupe unique. Cette fonction est destinée aux utilisateurs de niveau avancé très compétents et expérimentés dans l’éclairage.

1. Réglez l’unité maître

• Appuyez sur le bouton

MODE > et réglez le mode ash sur < MASTER > Voir Page

2. Réglez le groupe de

déclenchement des unités esclaves

• Faites fonctionner et réglez les unités esclaves un par un

• Appuyez sur le bouton de fonction <

> pour affecter le speedlight au groupe <A>, <B> ou <C>.

• Réglez le mode ash de chaque groupe de déclenchement en fonction de l’éclairage du speedlight maître. Voir Page 27.

4. Réglez la sortie du

ashetleniveaude correction d’exposition auash.

• Pendant la sélection d’un groupe de déclenchement, appuyez sur le bouton de fonction 3

• Tournez le cadrant de sélection pour régler la fonction ash correspondant au mode ash et appuyez sur le bouton <SET> pour conrmer

• Lorsque vous utilisez le mode <M>, réglez la puissance de sortie du ash

• Lorsque vous utilisez le mode <TTL intelligent> réglez le niveau de correction de l’exposition au ash si nécessaire

• Répétez l’étape 4 pour régler la fonction de ash de tous les groupes

• Appuyez sur le bouton de fonction 4 pour revenir à l’état prêt à déclencherFR FR 34 Modus 600RT Photographie: Transmission optique

Réglage de l’unité secondaire optique O1 En mode ash manuel M, appuyez sur le bouton <O1/ O2> pour que ce ash puisse fonctionner comme un ash secondaire optique O1 à l’aide de son capteur optique. Avec cette fonction, le ash se déclenche de manière synchrone lorsqu’un deuxième ash principal est déclenché. C’est le même effet que l’utilisation d’un déclencheur radio pour déclencher le ash hors champ Ceci permet de créer de multiples effets lumineux. Réglage de l’unité secondaire optique O2 En mode ash manuel M, appuyez sur le bouton <O1/ O2> pour que ce ash puisse fonctionner comme un ash secondaire optique O2 à l’aide de son capteur optique. Avec cette fonction, le ash se déclenche de manière synchrone lorsqu’un deuxième ash principal est déclenché comme dans O1, mais il ignorera le pré-ash de mesure et ne déclenchera qu’en réponse au ash d’exposition à partir de l’unité principale.

• Les déclenchements optiques O1 et O2 sont seulement disponibles en mode manuel Flash M lorsque le Modus 600RT n’est pas xé à l’appareil photo• Appuyer sur la touche de fonction 4 < SYNC > pour activer le “HSS” en mode 01/02FR Modus 600RT FR 35FR FR 36 Modus 600RT Photographie sansl: (2,4 GHz) utilisant le transmetteur Viper TTL

Réglagesansl DCM(Correspondanceàcanauxnumériques)

1. DCM (Correspondance des canaux numériques)

Effectuez la compatibilité DCM (voir page 27)

2. Réglez le Modus 600RT à 2,4 GHz comme unité esclave

- Groupe A (voir page 27)

3. Appuyez sur le bouton Viper <test>

pourconrmer queModusSpeedlightestdéclenchésansl Réglage du mode du groupe Viper TTL Appuyez sur les boutons

pour modier le réglage MODE de chaque groupe sur <TTL>, <M> manuel & <blank> OFF. Faites une photo test maintenant et le transmetteur Viper enverra un signal sans l à chaque Modus 600RT et à chaque ash de chaque 3ème partie du speedlight connecté à un récepteur Viper TTL.Le Speedlight sera ensuite réglé automatiquement sur le même réglage du mode groupe sélectionné Viper TTL.• L’écran LCD Viper afchera *le réglage de chaque groupe• Un groupe est désactivé si l’écran LCD afche le groupe• Un groupe est en mode manuel lorsque <M> s’afche près du groupe• Un groupe est en mode TTL lorsque <TTL> est afché près du groupe • Chaque groupe

iest réglé de manière indépendante et il est possible d’utiliser simultanément un paramètre différent pour chaque groupe (par exemple, le groupe peut-être dans <M>, le groupe dans <TTL> et le groupe désactivé) Réglage de la commande de puissance de groupe pour le manuel et le TTL FEC À partir du transmetteur Viper TTL, vous pouvez ajuster le niveau de puissance et le FEC de chaque groupe. 4. Appuyez sur le bouton de sélection <SEL> et les trois icônes <A>, <B> et <C> clignotent.

5. Appuyez sur un bouton

pour sélectionner le groupe dont vous souhaitez ajuster la puissance. Maintenant, seule l’icône du groupe sélectionnée <A ou B ou C> clignotera

6. Utilisez le cadrant de réglage pour régler la puissance en mode <

> et FEC en mode TTL

7. Appuyez sur le bouton <SEL> pour verrouiller votre sélectionFR

Modus 600RT FR 37 Mode multiple

• Appuyez et maintenez le bouton < Groupe A > pour sélectionner l’icône Multi Mode <

> icon. Utilisez le bouton <SEL> et les boutons de groupe et ajustez le cadrant pour régler le nombre de ashs, la fréquence de ash et la sortie de puissance. Appuyez de nouveau sur le bouton <SEL> pour verrouiller la sélection.

• Pour plus de détails sur le fonctionnement du Viper TTL visitez le lien www.hahnel.ie Mode Sync Pour activer la synchronisation rapide pour tous les groupes, appuyez sur le bouton B et maintenez-le enfoncé. L’icône HSS s’allume sur l’afchage Viper TTL.FR FR 38 Modus 600RT Autres applications

Déclenchement de synchronisation le cordon Jack de synchronisation est une prise de 2.5mm de diamètre. Insérez une prise de déclenchement ici et le ash sera déclenché de manière synchrone avec l’obturateur de l’appareil photo.• Pour éviter de surchauffer et de détériorer la tête du ash, ne déclenchez pas le ash de modélisation pendant plus de 10 fois consécutives. Si vous déclenchez le ash de modélisation 10 fois consécutives, accordez un temps de repos d’au moins 10 minutes au ash de l’appareil photo. Flash indirect By En pointant la tête de ash vers un mur ou un plafond, le ash rebondit sur la surface avant d’éclairer le sujet. Cela peut adoucir les ombres derrière le sujet pour une prise de vue plus naturelle. C’est ce qu’on appelle le ash indirect. Pour régler la direction de rebond, maintenez la tête de ash et tournez-la à l’angle souhaité.Pour régler la direction de rebond, mainten

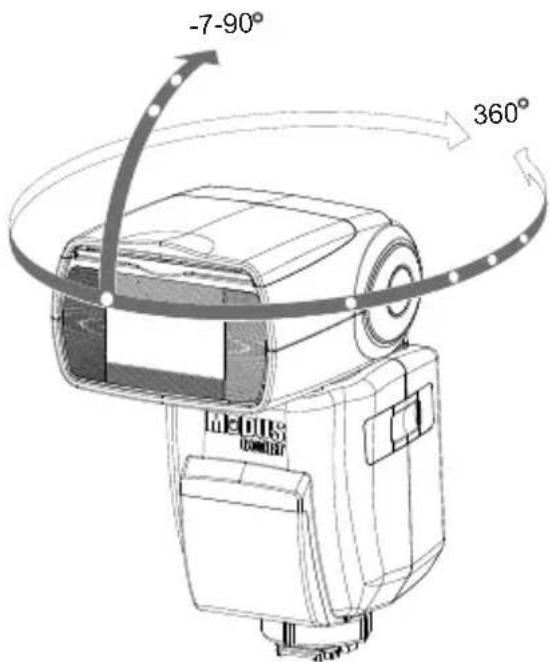

• Si le mur ou le plafond est trop loin, le ash indirect pourrait être trop faible et entraîner une sous-exposition.• Le mur ou le plafond doit être de couleur unie et blanche pour une haute réexion. Si la surface de rebond n’est pas blanche, une dominante de couleur pourrait apparaître sur l’image.

-7-90FR Modus 600RT FR 39 ZOOM : Régler la couverture du Flash et utiliser le panneau large La couverture ash peut être réglée automatiquement ou manuelle-ment. Elle peut être congurée pour correspondre à la distance focale d’un objectif de 20 mm à 200 mm pour 135mm ou 10mm á 100mm pour 4/3. En outre, avec le panneau large intégré, la couverture ash peut être agrandie pour des objectifs grands angles de 14 mm/7mm.

1. Pointez la tête de ash

vers le haut de 90 °.

2. Retirez le panneau

large. Le panneau de capture de lumière s’afchera en même temps.

3. Retournez le panneau

large vers l’intérieur.

• Ne poussez que le panneau large vers l’intérieur.

• Suivez les mêmes procédures que pour le ash indirect En mode Zoom manuel, appuyez sur le bouton <ZM/C.FN>.

• Tournez le cadrant de sélection pour changer la couverture ash

> est afché, la couverture ash sera automatiquement réglée Retirez le panneau large et placez-le sur la tête du ash tel que illustré. La couverture ash sera ensuite étendue à 14 mm pour 135 ou 7mm pour 4/3.

• Le panneau de capture de lumière s’afchera en même temps. Poussez le panneau du capteur de lumière vers l’intérieur.

• Le bouton <ZOOM / C.FN> ne fonctionnera pas.
• Si vous dénissez manuellement la protection ash, assurez-vous qu’elle couvre la distance focale de l’objectif an que l’image n’ait pas une périphérie sombre. Utiliser le panneau large Capture de lumière Avec le panneau de capture de lumière, vous pouvez créer un capteur dans les yeux du sujet pour ajouter de la vie à l’expression du visage.FR FR 40 Modus 600RT C.Fn : Régler les fonctions personnalisées Le tableau suivant répertorie les fonctions personnalisées disponibles et indisponibles de ce ash. ONON OFFOFF Slave Flash Indicators

1. Version de logiciel

Appuyez sur le bouton <Zm/C.Fn> Rétroéclairage / de réglage personnalisé pendant 2 secondes ou plus jusqu’à ce que le menu C.Fn s’afche. Le « Ver x.x » à l’angle droit désigne la version du logiciel.

2. Sélectionnez le numéro de la fonction personnalisée

• Tournez le cadrant de sélection pour sélectionner le numéro de fonction personnalisée. 3.Modierleréglage

• Appuyez sur le bouton <SET> et le N° de réglage clignote.

• Tournez le cadrant de sélection pour régler l’option souhaitée. Appuyer le bouton <SET> conrme les réglages.

• Après avoir conguré la fonction personnalisée et appuyé sur le bouton de fonction 4, l’appareil photo sera prêt à lmer.

Dans le menu C.Fn, appuyez longuement sur le bouton « Effacer » pendant 2 secondes jusqu’à ce que « OK » s’afche sur le panneau, ce qui signie que les valeurs dans C.Fn sont réinitialisées à leurs options par défaut. C Fn Fonctions personnaliséesFR Modus 600RT FR 41 Fonction de protection

1. Protection contre la surchauffe

• Pour éviter de surchauffer et de détériorer la tête du ash, ne déclenchez pas plus de 30 ashs consécutifs en succession rapide à 1 / 1 de puissance maximale. Après 30 ashs consécutifs, laissez un temps de repos d’au moins 10 minutes.

• Si vous déclenchez plus de 30 ashs consécutifs, ensuite plus de ashs dans des intervalles réduits, la fonction de protection contre la surchauffe interne peut être activée et le temps de recyclage sera de plus 10 secondes. Si cela se produit, accordez un temps de repos d’environ 10 minutes, et l’unité du ash revient à la normale.

• Lorsque la protection contre la surchauffe est active,

2. Autres protections

Le système fournit une protection en temps réel pour votre sécurité et celle de l’appareil. Les listes suivantes indiquent votre référence: Invite sur le panneau ACL Signication

une panne se produit sur le système de recyclage an que le ash ne puisse pas être déclenché. Veuillez redémarrer le ash. Si le problème persiste, envoyez ce produit à un centre de maintenance Le système reçoit une chaleur excessive. Veuillez accorder un temps de repos de 10 minutes La tension sur les deux sorties du ash est trop élevée. Veuillez envoyer ce produit à un centre de maintenance Il y a eu des erreurs lors du processus de mise à niveau. Utilisez la méthode correcte de mise à jour du microprogrammeFR Modus 600RT FR 43 Données techniques Modus 600RT Micro FourThirds DSLR cameras TTL autoash and manual ash O1/O2 M/ A / B/ C 10 to 100mm/20 to 200mm (7/14mm with wide panel)FR FR 44 Modus 600RT Dépannage En cas de problème, consultez ce Guide de dépannage. Le ash de l’appareil photo ne s’allume pas.

• Le ash de l’appareil photo n’est pas bien xé à l’appareil photo.

• →Fixez fermement le pied de montage de l’appareil photo à l’appareil photo.

• Les contacts électriques de l’appareil photo Flash et l’appareil photo sont sales.

• →Nettoyez les contacts.

• < > ou < > n’est pas afché dans le viseur de l’appareil photo.

• →Attendez que le ash soit entièrement recyclé et que l’indicateur de pré-ash s’allume.

• →Si l’indicateur ash prêt s’allume, mais < > ou < > ne s’afche pas dans le viseur, vériez si cet appareil ash est bien xé au sabot ash de l’appareil photo.

• →Si l’indicateur de pré-ash ne s’allume pas après une longue attente, vériez si la batterie est chargée. Si la batterie est faible, < > apparaît et clignote sur l’écran ACL. Remplacez immédiatement la batterie. La puissance s’éteint seule.

• Après 90 secondes de fonctionnement inactif, l’arrêt automatique s’active si le ash est réglé comme maître.

• → Appuyez à mi-course sur le déclencheur ou appuyez sur n’importe quel bouton ash pour activer.

• Après 60 minutes (ou 30 minutes) de fonctionnement inactif, l’unité de ash entrera en mode veille si elle est réglée comme esclave.

• → Appuyez sur n’importe quel bouton ash pour activer. Le zoom automatique ne fonctionne pas

• Le ash de l’appareil photo n’est pas bien xé à l’appareil photo.

• →Fixez le pied de montage du ash de l’appareil photo à l’appareil photo. L’expositionauashestsous-exposéeou surexposée.

• Il y avait un objet très rééchissant (par exemple, une vitre) dans l’image.

• →Utilisez le verrouillage FE (FEL).

• Vous avez utilisé la synchronisation haute vitesse.

• →Avec la synchronisation haute vitesse, la plage de ash efcace sera plus courte. Assurez-vous que le sujet se trouve dans la plage de ash efcace afchée.

• Vous avez utilisé le mode ash manuel.

• →Réglez le mode ash sur ETTL ou modiez la sortie ash. Les photos ont des angles sombres ou seules des parties du sujet cible sont éclairées.

• La distance focale de l’objectif est supérieure à la couverture ash.

• → Vériez la couverture ash que vous avez réglée.FR Modus 600RT FR 45 Cette unité ash a une couverture ash entre 10 et 100mm et 20 et 200 mm, qui s’adapte aux appareils photos de 4/3 format ou format moyen. Retirez le panneau large pour étendre la couverture ash. Miseàniveaudumicroprogramme Ce ash prend en charge la mise à niveau du microprogramme via le port USB. Les informations de mise à jour seront diffusées sur notre site ofciel.

• Le câble de connexion USB n’est pas inclus dans ce produit. Le port USB est une prise Micro USB standard. Le câble de connexion USB commun est adapté. Modèles d’appareil photo compatible

• Pour une compatibilité à jour de tous les modèles d’appareils photos, consultez le lien www.hahnel.ie Entretien

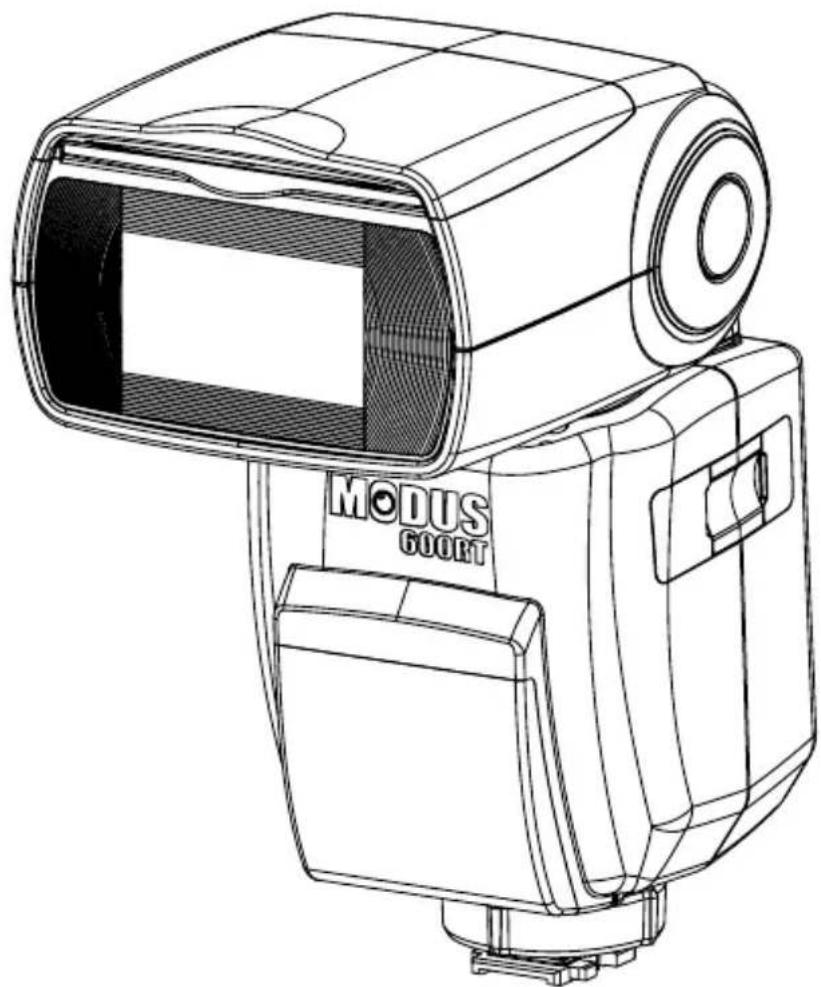

• Arrêtez l’appareil immédiatement si une opération anormale est détectée

• Évitez les impacts soudains et le produit doit être nettoyé régulièrement

• Il est normal que le tube du ash chauffe lorsqu’il est utilisé. Évitez les ashs consécutifs si inutiles

• L’entretien du ash doit être effectué par notre service d’entretien agréé qui peut fournir des accessoires originaux

• Ce produit, à l’exception des consommables tels que le tube ash, est pris en charge avec une garantie d’un an

• Un service non autorisé annulera la garantie

• Si le produit a mal fonctionné ou a été endommagé par de l’eau, n’utilisez pas jusqu’à ce qu’il soit réparé par un professionnel

: Automatisch : Manuell

2. Sélectionnez le numéro de la fonction personnalisée

• Tournez le cadrant de sélection pour sélectionner le numéro de fonction personnalisée. 3.WählenSiediebenutzerdenierteFunktionNr.

• Le câble de connexion USB n’est pas inclus dans ce produit. Le port USB est une prise Micro USB standard. Le câble de connexion USB commun est adapté. Modèles d’appareil photo compatible
