Type de produit	Kit de conduit d'air chaud pour climatiseur
Marque	Tripp Lite
Modèle	SRCOOLTPDUCT
Compatibilité	Climatiseur Tripp Lite SRCOOL3KTP
Longueur du conduit (étiré)	5000 mm (197 po)
Longueur du conduit (comprimé)	356 mm (14 po)
Dimensions de la bride	356 x 356 mm (14 x 14 po)
Matériau du conduit	Tuyau flexible
Matériau du conduit en tôle	Acier
Contenu de l'emballage	1 tuyau de conduit, 1 adaptateur de conduit, 1 bride, 8 vis à tête combinée M6 x 16
Type de vis	Vis à tête combinée M6 x 16
Installation	Fixation sur la sortie d'air du condensateur du climatiseur monté sur le dessus
Utilisation	Évacuation de l'air chaud vers l'extérieur ou retour d'air chaud dédié
Garantie	5 ans
Entretien	Vérifier l'absence de fuites d'air après installation
Sécurité	Utiliser conformément aux instructions; ne pas obstruer le conduit

FOIRE AUX QUESTIONS - SRCOOLTPDUCT Tripp Lite

Comment installer le kit de conduit d'air SRCOOLTPDUCT ?

Retirez les 8 bouchons à vis autour du ventilateur supérieur du climatiseur. Fixez le conduit en tôle avec les vis M6x16 fournies. Placez le conduit flexible sur le conduit en tôle et fixez-le avec un collier de serrage. Connectez l'autre extrémité à un endroit approprié pour évacuer l'air chaud.

Le conduit peut-il être coupé ?

Oui, le tuyau peut être coupé à la longueur souhaitée selon votre application.

Quels outils sont nécessaires pour l'installation ?

Un tournevis ou une douille pour les vis M6, et un collier de serrage (non fourni) pour fixer le tuyau.

Quelles sont les dimensions du conduit ?

Le conduit mesure 5000 mm (197 po) lorsqu'il est étiré et 356 mm (14 po) lorsqu'il est comprimé. La bride mesure 356 x 356 mm.

Ce kit est-il compatible avec d'autres climatiseurs ?

Il est conçu spécifiquement pour le climatiseur Tripp Lite SRCOOL3KTP. L'utilisation avec d'autres modèles n'est pas garantie.

Comment entretenir le conduit ?

Vérifiez régulièrement l'absence de fuites d'air et assurez-vous que le conduit n'est pas obstrué. Nettoyez-le avec un chiffon humide si nécessaire.

Quelle est la garantie du SRCOOLTPDUCT ?

La garantie est de 5 ans à compter de la date d'achat, couvrant les défauts de matériaux et de fabrication. Les dommages dus à une mauvaise utilisation ne sont pas couverts.

Puis-je utiliser le climatiseur sans ce conduit ?

Oui, mais le conduit est recommandé pour évacuer l'air chaud du condensateur afin d'améliorer l'efficacité et d'éviter la surchauffe.

Le kit inclut-il un collier de serrage ?

Non, le collier de serrage n'est pas inclus. Vous devez en fournir un pour fixer le tuyau.

Où puis-je trouver les pièces de rechange ?

Contactez Tripp Lite ou un revendeur agréé pour commander des pièces détachées comme le tuyau ou la bride.

MODE D'EMPLOI SRCOOLTPDUCT Tripp Lite

Conduit d'air chaud pour le climatiseur SRCOOL3KTP

Modèle : SRCOOLTPDUCT

Liste des pièces

Numéro de pièce Description Qté
8702C2 Tuyau pour conduit 1
103A0CA Adaptateur du conduit 1
390834 Bride 1
3011DD Vis 8

Droits d'auteur © 2022 Tripp Lite. Tous droits réservés.

Installation

Avant de procéder à l'installation du SRCOOLTPDUCT, s'assurer que l'appareil de climatisation est correctement installé selon les instructions qui se trouvent dans le manuel de l'utilisateur SRCOOL3KTP.

L'ensemble du conduit d'air est installé sur le côté de la sortie d'air du condensateur du climatiseur monté sur le dessus à l'air chaud du conduit vers l'extérieur ou dans un retour d'air chaud dédié.

L'ensemble du conduit d'air comprend trois parties principales : un conduit d'air, une bride et un adaptateur de conduit d'air.

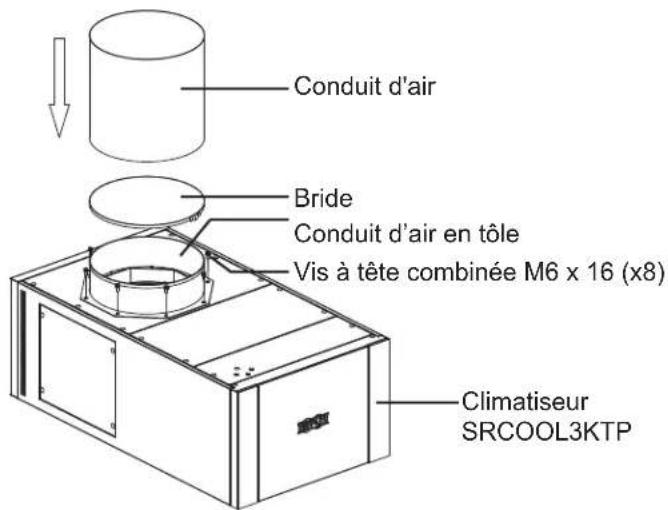

Pour installer l'ensemble de conduit d'air :

1. Retirer les 8 bouchons à vis autour du ventilateur supérieur du climatiseur monté sur le dessus.
2. Utiliser les 8 vis à tête combinée M6 x 16 fournies pour fixer le conduit d'air en tôle au climatiseur monté sur le dessus.
3. Placer une extrémité du conduit d'air à l'extérieur du conduit d'air en tôle, puis la fixer en place avec un collier de serrage pour tuyau.
4. Connecter l'autre extrémité du conduit d'air à un endroit où l'air chaud peut être déchargé de manière appropriée.
5. Vérifier l'absence de toute fuite d'air après l'installation, puis apporter tout changement nécessaire.

Remarque : Le tuyau peut être coupé en fonction de l'application.

Garantie

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations

sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire.

Tripp Lite: 1111 W. 35th Street; Chicago IL 60609; USA

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'apabilité ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
