Type de produit	Climatisation portable
Marque	Tripp Lite
Modèle	SRXCOOL12KEUB
Capacité de refroidissement	12 000 BTU (jusqu'à 3,4 kW)
Réfrigérant	R290 (respectueux de l'environnement, inflammable)
Alimentation électrique	230 V, 50 Hz, 3,5 A
Modes de fonctionnement	Refroidissement, Déshumidification, Ventilation, Mode silencieux
Vitesse du ventilateur	Haute, Moyenne, Basse, Auto
Plage de température de fonctionnement	17 °C à 35 °C
Surface minimale de la pièce	13 m²
Délai de protection du compresseur	3 minutes
Redémarrage automatique	Oui
Minuterie	Marche/arrêt différé (1-24 heures)
Gestion du condensat	Ré-évaporation intégrée ou drainage externe (bouchons)
Filtres à air	Lavables (filtre évaporateur et filtre condenseur)
Conduits inclus	Conduit d'évacuation flexible (max 300 cm) et conduit de refroidissement
Panneau d'évacuation réglable	52,1 à 104,1 cm (compatible fenêtre et faux plafond)
Accessoires optionnels	Module de gestion à distance SRCOOLNETLX
Codes d'erreur	E1 (capteur intérieur), E2 (capteur extérieur), E3 (réfrigérant), E4 (réservoir plein), dF (givre)
Garantie	1 an limitée

FOIRE AUX QUESTIONS - SRXCOOL12KEUB Tripp Lite

Comment installer le climatiseur portable SRXCOOL12KEUB ?

Placez l'appareil sur une surface plane près d'une prise mise à la terre (230 V). Laissez au moins 51 cm d'espace libre à l'arrière et sur les côtés. Installez le conduit d'évacuation vers une fenêtre ou un faux plafond à l'aide du panneau d'évacuation réglable inclus. Si vous souhaitez concentrer l'air frais sur un équipement spécifique, retirez l'insert à lames et fixez le conduit de refroidissement.

Comment évacuer l'air chaud correctement ?

Raccordez le conduit d'évacuation flexible (le plus long) à l'ouverture d'air chaud à l'arrière de l'appareil. Fixez l'autre extrémité à l'adaptateur du conduit d'évacuation, puis insérez ce dernier dans le panneau d'évacuation réglable installé dans une fenêtre ou un faux plafond. Veillez à ce que le conduit ne soit pas plié excessivement (longueur max 300 cm) pour maintenir l'efficacité.

Comment utiliser le conduit de refroidissement pour refroidir un rack ?

Retirez l'insert de la fente d'aération à lames sur la face avant, puis cliquez l'adaptateur du conduit de refroidissement. Vissez le conduit de refroidissement (le plus court) sur l'adaptateur. Placez l'extrémité libre près de l'admission d'air de l'armoire ou de l'équipement cible. L'air frais sera dirigé directement sur le point chaud.

Que faire si l'appareil affiche le code d'erreur E4 ?

Le code E4 signifie que le réservoir interne de condensat est plein. Éteignez et débranchez l'appareil. Retirez le bouchon de drainage inférieur pour vidanger l'eau. Si vous utilisez le mode ré-évaporation, vérifiez que les deux bouchons sont bien installés. Après vidange, rebranchez et rallumez l'appareil.

Comment nettoyer les filtres à air ?

Éteignez et débranchez l'appareil. Faites glisser les filtres hors du panneau avant. Aspirez la poussière ou lavez-les à l'eau chaude (max 40 °C) avec un détergent doux. Laissez sécher complètement avant de les remettre. Ne jamais faire fonctionner l'appareil sans filtre. Tripp Lite recommande un nettoyage toutes les deux semaines.

Puis-je utiliser une rallonge électrique ?

Non. L'appareil nécessite au moins 7 ampères et une prise mise à la terre. L'utilisation d'une rallonge peut provoquer une surchauffe, un choc électrique ou un incendie. Branchez toujours directement sur une prise secteur adaptée (230 V, 50 Hz).

Comment activer le mode silencieux ?

Appuyez sur la touche « QUIET » du panneau de commande. Le voyant LED correspondant s'allume. Réglez la température souhaitée, puis réglez la minuterie sur la durée du cycle. Le microprocesseur ajuste progressivement la température pour réduire le bruit tout en maintenant le refroidissement.

Quelle est la température de fonctionnement recommandée ?

L'appareil fonctionne de manière optimale entre 17 °C et 35 °C. En dessous de 20 °C, Tripp Lite recommande d'utiliser uniquement le mode Déshumidification pour éviter le givrage de l'évaporateur. La surface de la pièce doit être d'au moins 13 m².

Que signifie le code dF affiché à l'écran ?

Le code dF indique que la bobine de l'évaporateur est trop froide (en dessous de 1 °C pendant plus de 15 minutes). L'appareil arrête le compresseur mais continue le ventilateur pour dégivrer. Une fois la température de la bobine remontée, le compresseur redémarre. Si le code revient, utilisez le mode Déshumidification dans des environnements inférieurs à 20 °C.

Comment basculer entre les unités Celsius et Fahrenheit ?

Mettez l'appareil en veille (branché mais éteint). Maintenez enfoncée la touche « FUNCTION » pendant 10 secondes. L'affichage passera de °C à °F ou inversement. Allumez l'appareil pour vérifier le changement. Le réglage par défaut est Celsius.

MODE D'EMPLOI SRXCOOL12KEUB Tripp Lite

Climatisation portable

SRXCOOL12KEU - Numéro de série : AG-0677 (230 V, 50 Hz)

SRXCOOL12KEUB - Numéro de série : AG-0677 (230 V, 50 Hz)

Consignes de sécurité importantes 34

Installation 37

Fonctionnement 41

Nettoyage et maintenance 42

Dépannage 43

Accessoires disponibles en option 43

Stockage et transport 44

Précautions d'entretien et entretien 44

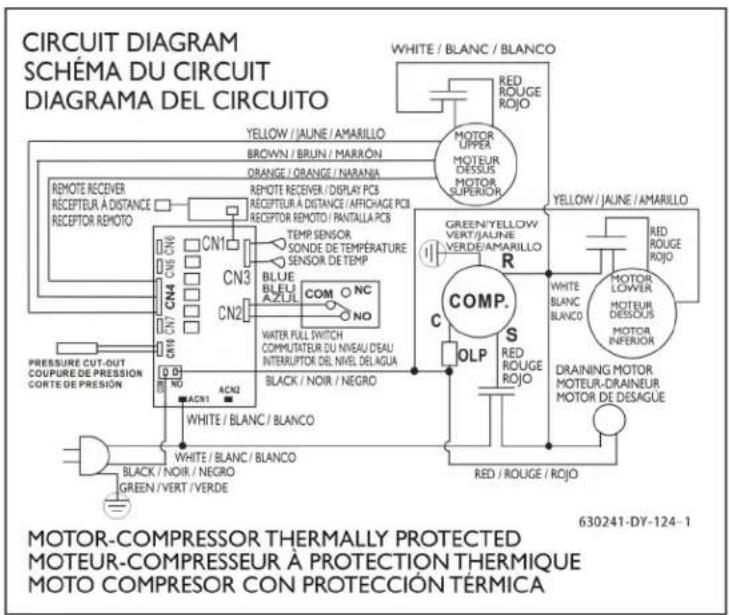

Schémas de Circuit 47

Garantie 47

Conformité aux normes 48

Pycckn 49

1111 W. 35th Street, Chicago, IL 60609, États-Unis • triplite.com/support

Copyright © 2021 Tripp Lite. Tous droits réservés.

Le climatiseur portable autonome fournit 12 000 BTU (jusqu'à 3,4kW) de capacité de refroidissement supplémentaire. Conçu pour les environnements informatiques, il est idéal pour refroidir les armoires de racks surchauffées, les points chauds des équipements informatiques et les armoires réseau sans accès à la climatisation des installations. Le climatiseur portable peut concentrer l'air frais à travers son conduit de refroidissement flexible ou refroidir une petite pièce à travers sa fente d'évacuation à lames. Il filtre et déshumidifie l'air pour améliorer les conditions de fonctionnement et la fiabilité des équipements. Le condensat est réévaporé pour un fonctionnement sans égouttement, vous ne perdrez donc pas de temps à vider les réservoirs de collecte d'eau. La conception autonome ne nécessite pas de plomberie ou de circuits spéciaux, la configuration est donc rapide et facile. Le réfrigérant R290 respectueux de l'environnement répond aux normes environnementales.

Applications recommandées :

• Refroidissement d'une armoire rack surchauffée.
• Refroidissement du point chaud d'un équipement à l'intérieur ou à l'extérieur d'une armoire rack.
• Refroidissement d'une petite pièce.

Tres important - conservez ces instructions.

N'installez pas et n'utilisez pas tout climatiseur portable avant d'avoir lu attentivement ce guide d'instructions.

Veuillez conserver ce manuel comme garantie du produit et pour toute référence future.

Ce manuel contient des instructions et des avertissements devant être suivis pour l'installation, l'utilisation et le rangement de ce produit. Le non-respect de ces avertissements pourrait annuler votre garantie.

Avertissements

• Chaque utilisateur individuel doit s'assurer de déterminer avant l'utilisation si cet appareil est adapté, équilibré ou sur pour l'utilisation prévue. Dans la mesure où les applications individuelles sont soumises à d'importantes variations, le fabricant ne formule aucune déclaration et ne donne aucune garantie quant à l'adaptation ou à l'adéquation de cet appareil pour des applications spécifiques.
• Installer l'appareil à l'intérieur, à l'écart des températures extrêmes ou de l'humidité, de la lumière directe du soleil, de la poussière et de contaminants conducteurs. Laisser un espace suffisant autour de l'appareil pour la ventilation, avec des côtés arrière et ventilés d'au moins 51 cm (20 po) des murs ou d'autres obstacles.
• Installer l'appareil sur une surface plane avec un dénivèle ne dépassant pas.
• Brancher directement l'appareil à une prise de courant secteur mise à la terre. Le non-respect de cette consigne peut provoquer une décharge électrique ou un incendie.
• Cet appareil est conçu pour fournir un refroidissement supplémentaire pour les points chauds localisés. L'alimentation de cet appareil doit être conforme à la valeur nominale indiquée sur sa plaque signalétique.
• Ne pas modifier la fiche et ne pas utiliser un adaptateur qui empêcherait la connexion à la terre.
• Ne pas utiliser de rallonge pour brancher l'appareil à une prise secteur. Utiliser uniquement le cordon d'alimentation fourni avec l'appareil.
• Cet appareil doit être installé conformément aux réglementations nationales en matière de câblage.
• Ne pas brancher d'équipement supplémentaire dans la prise où l'appareil est branché. La surcharge de la prise peut provoquer une décharge électrique ou un incendie.
• Ne pas essayer de allumer ou d'éteindre l'appareil en branchant ou en débranchant la fiche CA. Une décharge électrique dangereuse peut survenir. Utiliser la touche marche/arrêt pour allumer ou éteindre l'appareil.
• Éteindre l'appareil et le débrancher de l'alimentation secteur avant d'effectuer toute opération de maintenance.
• Avant de raccorder l'appareil à un système d'évacuation dédié, l'éteindre et le débrancher. Il existe un risque de décharge électrique lorsque l'appareil est branché.
• Ne pas utiliser de diluants, d'alcool, de détergents ou de brosses abrasives pour nettoyer le boîtier de l'unité. Ces produits peuvent endommager le boîtier.
• Ne pas verser d'eau sur l'unité. Cela peut provoquer un choc électrique et endommager l'unité.
• Ne pas utiliser l'unité sans le filtre à air. Cela peut provoquer une accumulation de poussière susceptible d'endommager l'unité.
• Ne pas tenter d'utiliser l'unité dans une pièce avec une circulation d'air insuffisante. Fournir de l'air d'appoint conformément aux codes de construction applicables.

Importantes consignes de sécurité

• Ne pas placer d'objets sur l'appareil.
• Ne pas utiliser vos climatiseurs dans une chambre humide, telle qu'une salle de bains ou une buanderie. Ne pas essayer d'installer cet appareil en tant que climatiseur de fenêtre.
• Ne pas dépasser la plage de température de fonctionnement de cet appareil comprise entre 17 et 35°C.
• N'utiliser aucun moyen pour accélérer le processus de dégivrage ou pour nettoyer, autres que ceux recommandés par le fabricant. L'appareil doit être stocké dans une pièce qui n'utilise pas en continu des sources d'inflammation (par exemple : des flammes ouvertes, un appareil fonctionnant au gaz ou un radiateur électrique en fonctionnement.)
• Ne jeter aucune pièce de cet appareil dans un feu.
• Sachez que les réfrigérants utilisés peuvent ne pas être odorants. L'appareil doit être installé, utilisé et stocké dans une pièce avec une surface au sol supérieure à 13m². L'entretien ne doit être effectué que conformément aux recommandations du fabricant. L'appareil doit être stocké dans un endroit bien ventilé où la taille de la pièce correspond à la superficie de pièce spécifiée pour son utilisation.
• Toutes les procédures de travail qui affectent les dispositifs de sécurité ne doivent être effectuées que par des personnes compétentes. Veiller à ce que la ventilation de l'entrée et de la sortie ne soit pas bloquée de manière permanente.
• Ne pas utiliser cet appareil dans une atmosphère explosive ou corrosive.
• Nettoyer régulièrement le filtre à air pour un refroidissement plus efficace. Lorsque l'appareil est éteint, veuillez attendre au moins 3,5 minutes avant de le redémarrer. Ceci afin d'éviter d'endommager le compresseur. Cet appareil a besoin d'au moins 7 ampères d'électricité pour que son compresseur fonctionne. Ne pas utiliser de rallonge avec cet appareil. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes possédant les mêmes qualifications afin d'éviter tout risque.
• Cet appareil convient à une utilisation dans les endroits où des enfants sont susceptibles d'être présents. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes qui manquent d'expérience et de connaissances s'ils sont supervisés ou ont reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers associés.
• Les enfants doivent être supervisés pour veiller à ce qu'ils ne considèrent pas l'appareil comme un jouet. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par les enfants sans supervision. L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Déclaration d'impédance

Nous déclarons que ces modèles ne sont raccordés qu'à une alimentation avec l'impédance système pertinente ne dépassant pas 0,219 ohm. Des restrictions de branchement peuvent être imposées par la compétition d'électricité quant à l'utilisation de l'équipement si l'impédance du système pertinent au point d'interface sur le site de l'utilisateur dépasse 0,219 ohm. Si nécessaire, consultez cette compétition d'électricité pour obtenir des informations sur l'impédance du système.

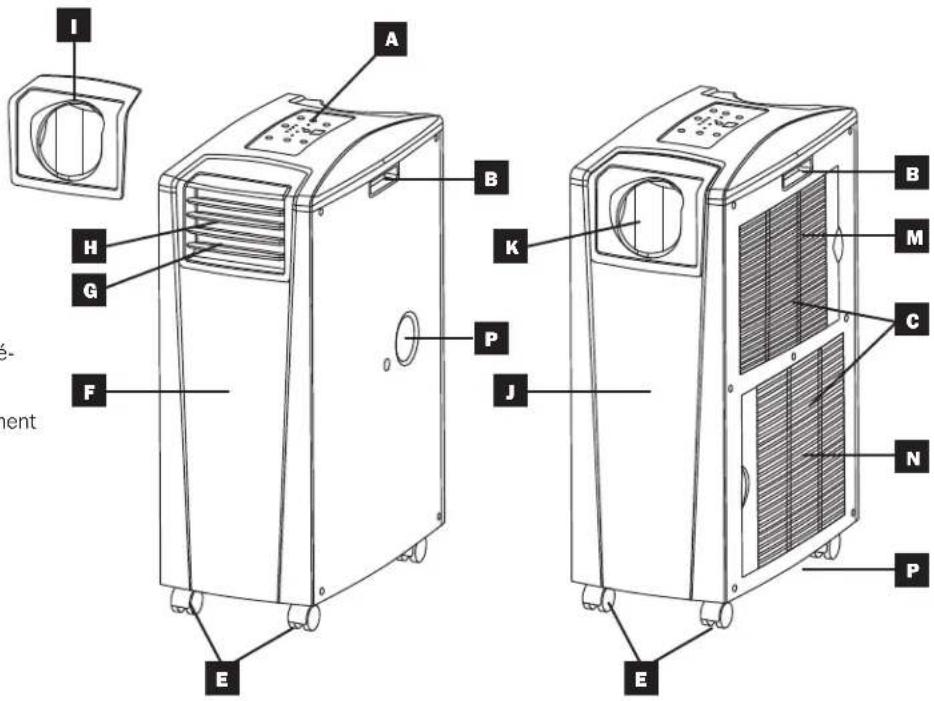

Vue de face

A Panneau de commande B Poignées encapsulées C Couvercles du filtre à air D Sortie de drainage E Roulettes Face avant 6 Sortie d'air frais Insert de fente d'aération à lames (préinstallé) Adaptateur de conduit de refroidissement (en option) Face arrière K Evacuation d'air chaud P Sortie de drainage de l'évaporateur M Filtre d'évaporateur N Filtre du condenseur

Panneau de commande

A Touche « POWER » (MARCHE/ARRÉT) B Touche « FUNCTION » (FONCTION) C Touche « TIMER » (MINUTERIE) D Touche « FAN SPEED » (VITESSE DU VENTILATEUR) E Touche « QUIET » (Silencieux) F Touches de contrôle de température G Affichage numérique Voyants LED du mode de fonctionnement Voyants LED du mode vitesse du ventilateur

Installation

Avertissement : après avoir retiré l'appareil de son emballage, vérifie qu'il n'y a pas de pièces endommagées ou manquantes. (Reportez-vous à la liste des pièces ci-dessous.)

Si vous remarquez un problème, rendez-vous sur triplite.com/support pour une assistance. N'essayez pas de faire fonctionner un appareil endommagé.

Conduit d'évacuation (le tube le plus long)

Conduit de refroidissement (le tube le plus court)

Adaptateur du conduit d'évacuation

Panneau d'évacuation régulable (2 sections)

Vis autotaraudeuse 2 adaptateurs de conduit (1 pré-installé)

Insert de fente d'aération à lames (pré-installé)

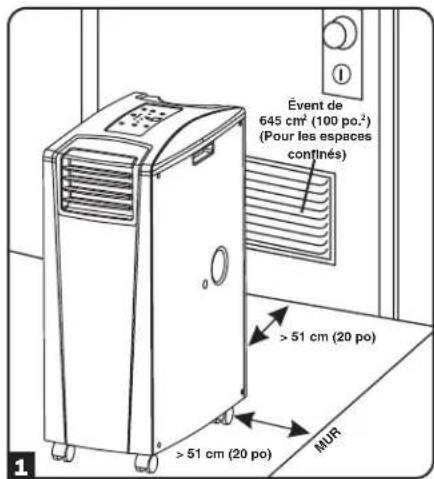

Placement de l'appareil

Placez l'appareil sur une surface plane et nivelée près d'une prise secteur avec mise à la terre conformément à la plaque signalétique de l'appareil (90 à 110 % de la tension spécifiée). Laissez un espace suffisant autour de l'appareil pour la ventilation, avec des côtes arrière et ventilés d'au moins 51 cm (20 po) des murs ou autres obstacles. Placez l'appareil dans un endroit avec un accès pratique à un faux plafond ou à une fenêtre pour fouir le chemin plus direct et le plus court possible pour le conduit d'évacuation flexible. Si vous prévoyez d'utiliser le conduit de refroidissement flexible pour concentrer l'air frais sur un dispositif ou une armoire en rack spécifique, placez l'appareil près du dispositif ou de l'armoire en rack cible pour fouir le chemin plus direct et le plus court disponible pour le conduit de refroidissement.

Avertissement: ne pas utiliser de rallonge pour brancher l'appareil à une prise secteur. utiliser uniquement le cordon d'alimentation fourni avec l'appareil.

Remarque: si l'appareil fonctionne dans un espace confiné (tel qu'un placard), vous devez fournir de l'air d'appoint afin de maintenir l'efficacité de l'écoulement d'air. Une fente d'aération de 645 cm² (100 po²) ou plus installée près du bas de la porte doit fournir suffisamment d'air d'appoint pour une armoire typique. Consultez les codes de construction applicables pour plus d'informations.

Tuyau de dérivation non illustré—voir la Section 3.

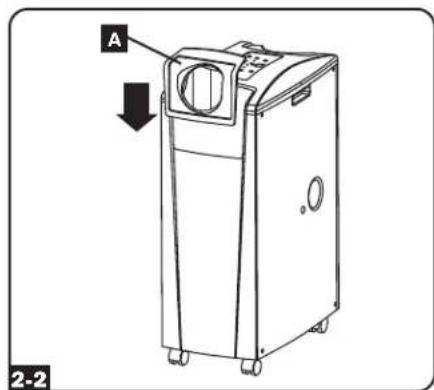

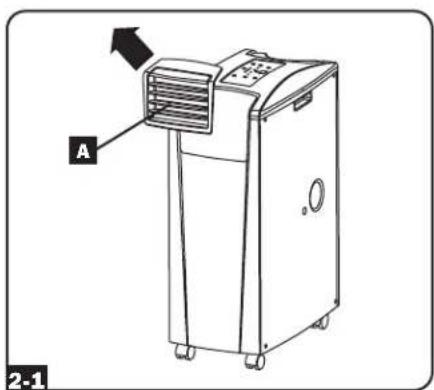

2 Raccord du conduit de refroidissement (en option)

L'insert de la fente d'aération à lames pré-installed est adapté aux applications de refroidissement de la piece. Si vous prévoyez de refroidir une piece, passez à l'étape 2 puis à l'étape 3. Si vous prévoyez d'utiliser le conduit de refroidissement flexible pour concentrer l'air frais sur un dispositif ou un rack spécifique, suivez les instructions ci-dessous. 2-1 Retirez l'insert de la fente d'aération à lames en le tirant vers l'extérieur et vers le haut. 2-2 Alignez l'adaptateur du conduit de refroidissement A dans l'ouverture de la fente d'aération et poussez-le vers le bas jusqu'à ce qu'il s'échengine.

Installation

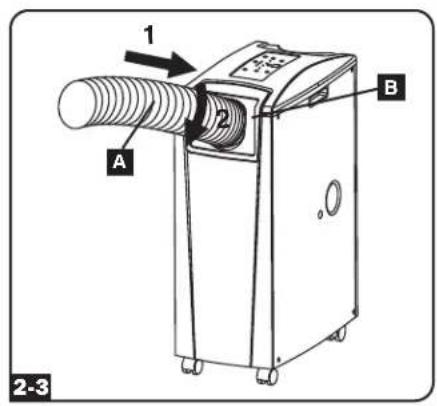

2-3 Raccordez le conduit de refroidissement flexible (le tube plus court A) à l'adaptateur du conduit de refroidissement. Alignez le conduit avec l'ouverture de l'adaptateur circulaire, poussez-le vers le bas et tournez-le dans le sens horaire pour le visser dans l'adaptateur jusqu'à la butée. Ne serrez pas trop ou ne forcez pas au-delà de la butée.

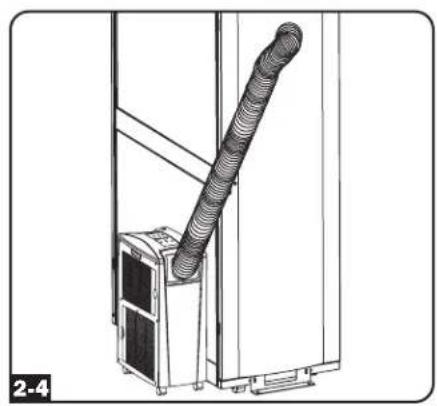

2-4 Placez l'autre extrémité du conduit de refroidissement près de l'admission d'air de l'armoire rack ou du dispositif cible, en utilisant le chemin le plus direct et le plus court disponible. Si vous prévoyez de refroidir une armoire de rack, placez l'extrémité du conduit de refroidissement sur une zone perforée près de la porte avant de l'armoire (ou à proximité de la partie supérieure du banc d'équipements nécessitant un refroidissement). L'air frais s'écoulera et se répandra à travers les prises d'air à l'avant de l'armoire de rack.

3 Raccordement du conduit d'évacuation (requis)

3-1 Raccordez le conduit d'évacuation flexible (le tube le plus long) à l'ouverture d'évacuation d'air chaud sur le panneau arrière de l'appareil. Alignez le conduit avec l'ouverture d'évaporation circulaire, poussez-le vers l'intérieur et tournez-le dans le sens horaire jusqu'à ce qu'il touche la butée.

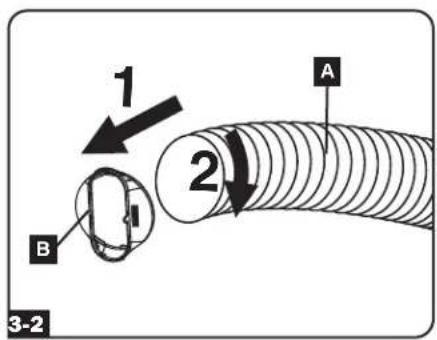

3-2 Raccordez l'autre extrémité du conduit d'évacuation A à l'adaptateur du conduit d'évacuation B. Alignez le conduit avec l'ouverture de l'adaptateur circulaire, poussez-le vers l'intérieur et tournez-le dans le sens horaire jusqu'à ce qu'il se visse fermement dans l'adaptateur.

Si vous prévoyez de raccorder le conduit d'évacuation à un faux plafond, passez à l'étape. Si vous prévoyez de raccorder le conduit d'évacuation à une fenêtre, passez à l'étape.

4 Raccordement d'évacuation du faux plafond

Avertissement : certains plafonds peuvent nécessiter des procédures d'installation modifiées. L'utilisateur doit s'assurer que le matériel et les procédures sont appropriés avant de procéder à l'installation. Les procédures décrites dans ce manuel peuvent ne pas être appropriées à toutes les applications.

4-1 Choisissez un panneau de faux plafond amovible près de l'appareil pour fournir le chemin le plus direct et le plus court disponible pour le conduit d'évacuation flexible. Mesurez la largeur du panneau de plafond, y compris la portion qui repose sur la grille de plafond. Combinez les deux sections du panneau d'évacuation réglable, puis ajustez le panneau d'évacuation pour qu'il corresponde à la largeur du panneau de plafond. Une fois le panneau d'évacuation réglé sur la bonne largeur, utilisez la vis autotaraudeuse incluse pour le bloquer en position.

Remarque: le panneau d'évacuation peut être réglé de 52,1 à 104,1 cm (20,5 à 49,2 po). Certaines installations peuvent nécessiter de raccourcir le panneau d'évacuation pour une insertion correcte.

4-2 Insérez l'adaptateur du conduit d'évacuation dans le trou oblong du panneau d'évacuation régulable. L'adaptateur s'enclenche.

4-3 Faites glisser le panneau du plafond hors du passage et placez le panneau d'évacuation à l'intérieur de l'espace du plafond. Laissez le panneau d'évacuation reposer sur le dessus de la grille de plafond.

Remarque: il doit y avoir au moins 25,4 cm (10 po) d'espace ouvert au-dessus du panneau d'évacuation pour permettre un écoulement d'air suffisant.

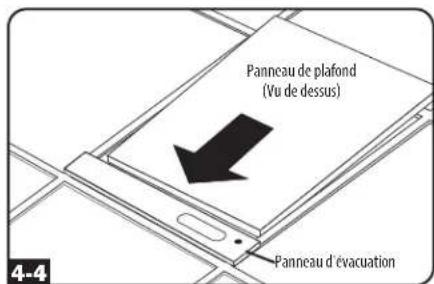

4-4 Faites glisser le panneau de plafond pour le remettre en place de manière à ce qu'il rejoigne le panneau d'évacuation et comble tout écart dans le plafond. Un joint étanche permettra une efficacité maximale du refroidissement. Si l'installation est permanente, tailliez le panneau de plafond de sorte qu'il ne chevauche pas la grille de plafond.

Remarque: le conduit d'évacuation flexible peut se déployer jusqu'à une longueur maximale de 300 cm (118 po). Fournissez le chemin le plus direct et le plus court disponible. La flexion ou l'étirement excessif du conduit réduira l'efficacité du refroidissement.

Une fois l'étape A terminée, passez à l'étape C.

5 Connexion de l'évacuation de fenêtre

Avertissement : certaines fenêtres peuvent nécessiter des procédures d'installation modifiées. L'utilisateur doit s'assurer que le matériel et les procédures sont appropriés avant de procéder à l'installation. Les procédures décrites dans ce manuel peuvent ne pas être appropriées à toutes les applications.

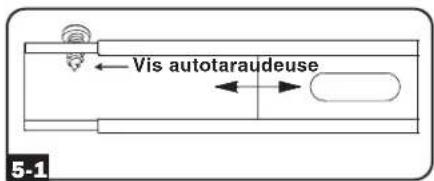

51 Mesurez l'ouverture de la fenêtre. Combinez les deux sections du panneau d'évacuation régable, puis réglez le panneau d'évacuation pour qu'il corresponde à la largeur de l'ouverture de la fenêtre. Une fois le panneau d'évacuation réglé sur la bonne largeur, utilisez la vis autotaraudeuse incluse pour le bloquer en position.

Remarque: le panneau d'évacuation peut être réglé de 52,1 à 104,1 cm (20,5 à 49,2 po). Il est compatible avec le montage vertical et horizontal.

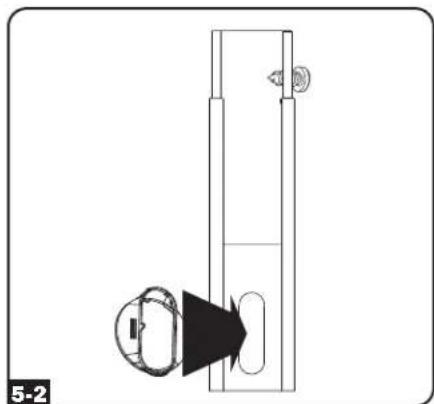

5-2 Insérez l'adaptateur du conduit d'évacuation dans le trou oblong du panneau d'évacuation régulable. L'adaptateur s'enfonce.

Installation

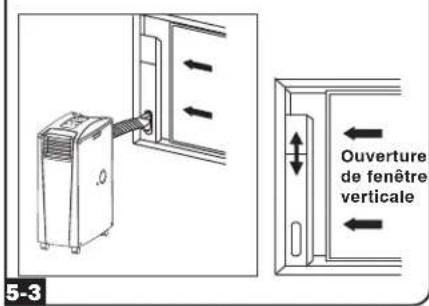

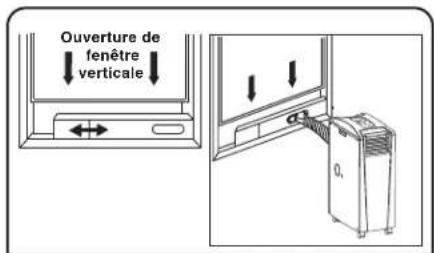

5-3 Insérez le panneau d'évacuation dans l'ouverture de la fenêtre, puis fermez la fenêtre contre le panneau d'évacuation. Un joint étanche permettra une efficacité maximale du refroidissement. Remarque : il doit y avoir au moins 25,4 cm (10 po) d'espace ouvert derrière le panneau d'évacuation pour permettre un écoulement d'air suffisant.

Remarque : le conduit d'évacuation flexible peut s'étendre jusqu'à une longueur maximale de 300 cm (118 po). Fournissez le chemin le plus direct et le plus court disponible. La flexion ou l'étirement excessif du conduit réduira l'efficacité du refroidissement.

INCORRECTCORRECT

6 Insertion du bouchon de drainage

Avertissement : l'évaporateur intégré de l'appareil ne fonctionnera pas tant que vous n'aurez pas inséré le bouchon de drainage dans la sortie de drainage.

Lorsque l'appareil refroidit ou déshumidifie, de la condensation apparait. L'appareil dispose d'un évaporateur intégré qui lui permet d'expulser la condensation à travers le flux d'évacuation d'air chaud. Cette fonction permet à l'appareil de fonctionner indéfiniment sans nécessiter de vider un réservoir de collecte d'eau. L'appareil est livré avec les bouchons de drainage supérieur et inférieur installés.

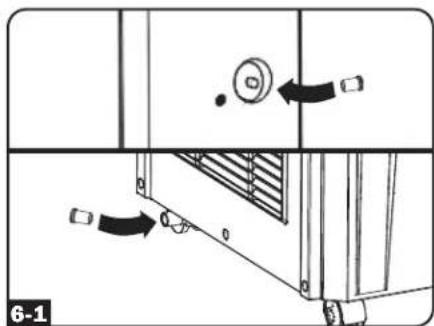

6-1 Mode refroidissement avec réévaporation

Les deux bouchons doivent rester installés pour permettre la réévaporation de la condensation.

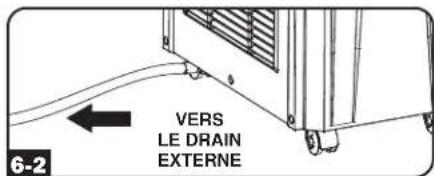

6-2 Mode de refroidissement sans réévaporation

Pour utiliser le mode Refroidissement sans ré-évaporation de la condensation, retirez le bouchon de drainage inf rne. Le bouchon de drainage supérieur doit rester installé.

Lors de l'utilisation de l'appareil en mode Deshumidification, retirez le bouchon de drainage supérieur et achemin drain inférieur doit rester installé. Cela maximisera la quantité d'eau retirée de l'air.

Remarque: si le système de drainage est obstrué, un petit réservoir interne recueillera la condensation. Si le système de drainage n'est pas déchargé avant le remplissage du réservoir interne, l'appareil s'éteint automatiquement.

Avertissement : avant de raccorder l'appareil à un système de drainage dédié, éteignez-le et débranchez-le. Il existe un risque de décharge électrique lorsque l'appareil est branché.

Remarque: si le système de refroidissement de votre bathtub a des retards de thermostat la nuit ou le week-end, connaît des arrêts périodiques ou une capacité de refroidissement limitée, vous devrez peut-être envisager des alternatives à l'installation standard. Ce produit est conçu pour être utilisé en tant que dispositif de refroidissement supplémentaire et ne peut pas compenser les fluctuations significatives de la température ou de l'humidité du bathtub.

Fonctionnement à basse température

Le climatiseur est un refroidisseur de haute performance, capable de produces une sortie d'air tres froid. Lorsque l'appareil est utilise dans des environnementes qui sont déjà froids (20oC ou moins), Tripp Lite recommende d'utiliser le mode Deshumidification uniquement. Cela permettra a l'appareil de continuer a fournir le refroidissement supplémentaire tout en evitant tout probleme de givrage de I'evaporateur cause par la basse temperature ambiente.

Fonctionnement

Avertissement : installez l'appareil conformément aux instructions de la section « Installation » avant de tenter de l'utiliser.

Alimentation

Allumez ou eteignez l'appareil en appuyant sur la touche « POWER » (MARCHE/ARRET).

L'appareil présente un délai de compression de trois minutes afin d'éviter les surcharges potentielles du circuit lors du démarrage.

Fonction de redémarrage automatique

L'appareil s'allume et reprend son fonctionnement automatiquement lorsque l'alimentation est rétablie après une coupure de courant. L'appareil utilisera les mêmes réglages qu'il a utilisés immédiatement avant la coupure de courant. Remarque : si la coupure de courant est courte, l'appareil fera uniquement fonctionner le ventilateur pendant trois minutes avant de reprendre le fonctionnement normal. Le décali permet au compresseur de dépressuriser pour que l'appareil fonctionne correctement lorsqu'il passe en mode refroidissement.

Mode de refroidissement

Appuyez sur la touche « FUNCTION » (FONCTION) permet d'alterner entre le mode Refroidissement et le mode Déshumidification. Le voyant LED « COOLING » (REFROIDISSEMENT) s'allume lorsque le mode Refroidissement est actif.

Appuyez sur les touches et TEMP- pour régler la temperature en mode Refroidissement. La temperature sélectionnée est affichée sur l'écran numérique. Une fois configurée, la temperature souhaitée clignotera cinq fois après quoi l'écran affichera la temperature ambiante actuelle.

Appuyez sur la touche « FAN SPEED » (VITESSE DU VENTILATEUR) pour faire défiler les vitesses du ventilateur haute, moyenne et basse. Un voyant LED s'allume pour indiquer la vitesse du ventilateur sélectionnée.

Lorsque la vitesse est réglée sur AUTO, l'appareil sélectionne automatiquement une vitesse de ventilateur en fonction de la température ambiante et de la température définie. Si la température ambiante est inférieure à la température définie, le ventilateur fonctionne et le voyant LED « COOLING » (REFROIDISSEMENT) clignote pour indiquer que le compresseur est arrêté. Lorsque le refroidissement reprend, le voyant LED « COOLING » (REFROIDISSEMENT) reste allumé.

Appuyer sur la touche « FUNCTION » (FUNCTION) permet d'alterner entre le mode Refroidissement et le mode Déshumidification.

Le voyant LED « DEHUMIDIFY » (DÉSHUMIDIFICATION) s'allume lorsque le mode Déshumidification est actif. En mode Déshumidification, le ventilateur fonctionne à vitesse fixe et les commandes de température ne sont pas pertinentes. Pour des performances optimales en mode Déshumidification, fermez les fenêtres et les portes, retirez le bouchon de drainage supérieur et acheminez la conduite d'écoulement fournie par l'utilisateur vers le drainage extreme.

Minuterie

La touche « TIMER » (MINUTERIE) vous permet de planifier la mise en marche ou l'arrêt automatique de l'appareil.

Minuterie de mise en marche (Remarque: l'appareil doit être éteint pour permettre l'activation de la fonction Minuterie de mise en marche.) Confirmez que les réglages du mode, de la température et de la vitesse du ventilateur sont corrects avant d'activer la fonction minuterie. Activez la minuterie en appuyant sur la touche « TIMER » (MINUTERIE). Appuyez sur les touches TEMP+ et TEMP- pour régler le délai (en heures) avant que l'appareil ne s'allume. Le nombre d'heures est affi

Minuterie d'arrêt (Remarque : l'appareil doit être allumé pour activer la fonction Minuterie d'arrêt.) Activez la minuterie en appuyant sur la touche « TIMER » (MINUTERIE). Appuyez sur les touches TEMP+ et TEMP-pour régler le délié (en heures) avant que l'appareil ne s'éteigne. Le nombre d'heures est affché sur l'écran numérique. Le nombre clignotera à l'écran cinq fois avant de revenir à la température actuelle.

Mode de contrôle silencieux

L'appareil comprend un mode de contrôle silencieux qui régule le refroidissement via la minuterie et le microprocesseur pour atteindre des niveaux de fonctionnement plus silencieux lorsque le bruit est un problème.

Pour l'activer, appuyez sur la touche « QUIET » (SILENCIEUX). Le voyant LED Silencieux s'allume. Régalez la température souhaitée, puis la minuterie sur la durée du cycle du mode de contrôle silencieux. Au cours du cycle, la mémoire du microprocesseur ajuste la température prédéfinie de 1°C après une heure à 2°C après deux heures. Une fois la température atteinte, l'appareil maintient la température pendant la durée régée.

QUIET

QUIET

TIMER

TEMP-

Changement d'unité de degré

L'appareil peut afficher la température en Celsius et en Fahrenheit. Le réglage par défaut pour les SRXCOOL12KEU et SRXCOOL12KEUB est Celsius.

Pour basculer entre les modes de température, mettez l'appareil en mode veille. Le climatiseur est en mode veille lorsqu'il est branché à l'alimentation secteur sous tension, mais étant. Maintenez ensuite la touche « FUNCTION » (FONCTION) enfoncée pendant 10 secondes. Pour vérifier que les unités de degré ont changé, mettez l'appareil sous tension.

Alarme

Lorsque le réservoir d'eau est rempli, l'appareil affiche le message « E4 » sur son écran. Pour reprendre le fonctionnement normal, éteignez l'appareil, retirez le bouchon de drainage et vidangez l'excès d'eau de l'appareil. Remettez la fiche et allumez l'appareil pour commencer à refroidir.

O ALARM

Nettoyage et maintenance

Remarque: débranchez toujours le climatiseur de la prise de courant avant de le nettoyer.

Nettoyage des filtres à air

Le tissu du refroidissement et peut compromettre la qualité de l'air. Tripp Lite recommande de nettoyer les filtres au moins une fois toutes les deux semaines. Si l'appareil est utilisé dans un environnement poussiéreux, les filtres peuvent devoir être nettoyés ou remplacés chaque semaine.

Avant de nettoyer les filtres, éteignez l'appareil et débranchez-le! Il existe un risque de décharge électrique lorsque l'appareil est branché.

Ne faites jamais fonctionner l'appareil de refroidissement sans le filtré.

1. Éteignez l'appareil et débranchez-le.

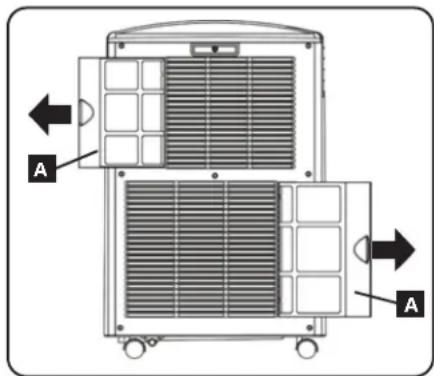

2. Retirez les filtres A en les faisant glisser hors du boîtier.
3. Utilisez un aspirateur ou tapez légerement sur le filtre pour enlever la poussière et la saleté.
4. Nettoyez les filtres à l'eau chaude avec un détergent neutre. Ne mettez pas les filtres dans un lave-vaisselle ou n'utilisez pas de détergents ou de produits chimiques agressifs. Laissez les filtres sécher complètement après le lavage.

Remarque: n'utilisez pas d'eau plus chaude que 40°C pour nettoyer les filtres.

1. Remettez les filtres en les replaçant dans leur position d'origine.
2. Branchez l'appareil et reprenez le fonctionnement normal.

Nettoyage du boîtier

Avant de nettoyer le boîtier, éteignez l'appareil et débranchez-le! Il existe un risque de décharge électrique lorsque l'appareil est branché.

1. Éteignez l'appareil et débranchez-le.
2. Utilisez un chiffon sec et non abrasif pour essuyer le boîtier. Si nécessaire, utilisez de l'eau tiède pour humidifier le chiffon. N'utilisez jamais de produits chimiques abrasifs, de substances volatiles, d'essence, de benzène, de diluants, de détergents, de chiffons traités chimiquement, d'autres produits chimiques agressifs ou solvants nettoyants pouvant endommager l'extérieur du boîtier. Ne versez pas d'eau directement sur l'appareil ou dans les mécanismes. Cela entraîne un risque de décharge électrique et de détérioration des composants électriques ainsi que de l'isolation du câblage.
3. Utilisez une brosse à soies souples pour nettoyer entre les orifices de ventilation.
4. Utilise soigneusement un aspirateur pour nettoyer les bobines du condenseur.

Dépannage

Parcourez les solutions possibles ci-dessous. Si le problème persiste, veuillez consulter la page triplite.com/support pour obtaining de l'aide.

Problème Cause possible Solution possible
L'appareil ne fonctionne pas.	L'apparil est étont.	Allumoz l'appareil. (Voir la section « Fonctionnement ».)
	L'apparil n'est pas branché. Branchez l'apparil dans une	prése do courant adapté.
	L'alimentation secteur est coupé. Vérifie les fusibles ou	le disjoncteur.
Les performances de refroidissement sont insalisfaisantes.	L'évacuation ou l'admission d'air est bloquée.	Confirmez que tous les conduits et prises d'entrecè sont exempts d'obstacles.
	Le réglage de la température est trop élevé. Réglez la température.
	Le réglage de la vitesse du ventilateur est trop faible. Réglez le ventilateur.
	Les filtres à air sont sales. Nettoyez les filtres à air.
	La puissance de l'armoire de rack, la taille de la pièce ou la température ambiente dépasse la capacité de refroidissement d'un seul apparil.	Instalzés des apparels supplémentaires ou contactez Tripp Lite pour des solutions de refroidissement supplémentaires adaptées à votre application.
De l'eau fuit de l'appareil.	Le bouchon de drainage n'est pas installé.	Insérez le bouchon de drainage dans la sortie de drainage. (Voir la section « Installation ».)
L'appareil générale des vibrations ou des bruits excessifs.	L'apparil est sur une surface inégale ou instable. Déplace z'appareil vers une surface plane et stable.
L'apparil a accumulé de la glace ou du givre.	L'apparil fonctionne dans un environnement avec une humidité excessive.	OPTION 1 : éteignez l'apparil et laissez-le dégiver. Une fois dégivré, assurez-vous que l'apparil fonctionne avec la vitesse du ventilateur régée sur HIGH (ELEVE).
		OPTION 2 : éteignez l'apparil et laissez-le dégiver. Une fois dégivré, faites fonctionner l'apparil en mode DÉSHUMIDIFICATION ou augmentez le point de consigne de la tempête souhaitée.

Codes d'erreur

Les SRXCOOL12KEU et SRXCOOL12KEUB de Tripp Lite ont la capacité de se surveiller en continu. Si une erreur survient, l'écran affichera l'un des 4 codes d'erreur ci-dessous :

Code d'erreur Description
E1 Erreur du capteur	de température interieure
E2 Erreur du capteur	de température intere
E3 Erreur du réfrigérant
E4 Plein d'eau

Le code E4 peut être effacé en vidant le réservoir d'eau. Consultez le journal des alarmes dans la section Fonctionnement pour plus de détails.

Pour les codes E1, E2 et E3, suivez les étapes suivantes :

1. Éteignez l'appareil en le débranchant de la source pendant 5 minutes.
2. Rebranchez l'appareil.
3. Redémarrez l'appareil.

Si le code reste effacé, continuez à faire fonctionner l'appareil comme d'habitude. Si le code revient, veuillez contacter Tripp Lite pour plus d'instructions.

Code df

« dF » s'affiche lorsque le SRXCOOL12KEU ou le SRXCOOL12KEUB détecte une condition dans laquelle la bobine fonctionne à un seuil inférieur à 1 °C pendant plus de 15 minutes.

En cas de code dF affiché, les ventilateurs de l'appareil fonctionneront sans le compresseur pour éviter le gel de l'évaporateur. Une fois la température de la bobine revenue à un seuil supérieur à 1°C, le compresseur reprendra son fonctionnement normal.

Si le problème persiste, l'appareil fonctionne dans un environnement trop froid. Tripp Lite recommande que l'appareil fonctionne en mode Deshumidification uniquement si les températures de fonctionnement sont inférieures à 20°C. Voir Fonctionnement à basse température à la section 6-3 pour plus d'informations.

Gestion du refroidissement à distance

Ajoutez la gestion du refroidissement à distance avec le module optionnel SRCOOLNETLX. Cela vous permet un accès à distance complet pour la surveillance de l'état, les notifications d'événements et la gestion des dispositifs sur votre réseau. Avec le SRCOOLNETLX installé, vous pouvez :

• modifier les réglages et surveiller la température et l'humidité depuis n'importe quel endroit
• recevoir des alertes via navigateur web, SNMP, SSH, Telnet ou interfaces de ligne de commande
• accéder aux informations détaillées sur l'objet et aux journaux d'événements

Pour en savoir plus sur le SRCOOLNETLX, rendez-vous sur tripp-lite.com.

Stockage

Avant de stocker l'appareil, vérifie que les conduits et les orifices de ventilation sont fixés ou retirés et entretenus correctement. Confirmez également que l'appareil est drainé de la condensation.

Transport, marquage et stockage des unités

1. Le transport d'équipements contenant des réfrigérants inflammables doit être effectué conformément à toutes les réglementations locales en matière de transport.
2. Le marquage des équipements utilisant des plaques indiquant le type de réfrigérant doit être en place et conforme aux réglementations locales.
3. Le stockage de l'équipement doit être conforme aux instructions du fabricant.
4. Stockage des équipements emballés (non vendus). La protection doit être assurée de manière à ce que l'endommagement mécanique de l'équipement à l'intérieur du colis ne provoque pas de fuite de la charge du réfrigérant. Le nombre maximum de pièces d'équipement pouvant être stockées ensemble est déterminé par les réglementations locales et ne doit pas être dépassé.
5. L'appareil doit être stocké correctement pour éviter tout dommage mécanique.

Entretien

Votre produit Tripp Lite est couvert par la garantie décrite dans ce manuel. Tripp Lite propose également divers programmes de garantie étendue et d'entretien sur site. Pour plus d'informations sur l'installation et la maintenance de l'équipement, rendez-vous sur triplite.com/support. Avant de renvoyer votre produit pour réparation, procédez comme suit :

1. Passez en revue les procédures d'installation et d'utilisation de ce manuel pour vous assurer que le problème ne provient pas d'une interprétation incorrecte des instructions.
2. Si le problème persiste, ne contactez pas et ne returnez pas immédiatement le produit à votre revendeur. Au lieu de cela, consultez le site triplite. com/support.
3. Si le problème nécessite une réparation, rendez-vous sur le site triplite. com/support et cliquez sur le lien « Retour du produit ». Vous pourrez alors demander un numéro d'autorisation de return de matériel (RMA), exigeé pour toute réparation. Ce simple formulaire en ligne vous demandera de fournir la référence et le numéro de série de votre appareil, ainsi que d'autres renseignements sur l'acheteur. Le numéro RMA et les consignes d'expédition vous seront envoyés par courriel. Tout dommage (direct, indirect, spécial ou consécutif) au produit encouru lors de l'expédition à Tripp Lite ou à un centre de service agréé Tripp Lite ne sera pas couvert par la garantie. Les frais de transport des produits envoyés à Tripp Lite ou à un centre de service agréé Tripp Lite doivent être payés d'avance. Indiquez le numéro RMA sur une face extérieure du colis. Si le produit est encore sous garantie, veillez joindre une copie de votre reçu. Renvoyez le produit pour réparation en vous adressant à un transporteur assuré dont l'adresse vous a été fournie lorsque vous avez demandé le numéro RMA.

Précautions d'entretien

Mise en garde générale pour l'espace de travail : tout le personnel d'entretien et les autres personnes travaillant dans la zone locale doivent être informés de la nature des travaux en cours. Le travail dans les espaces confinés doit être évité. La zone autour de l'espace de travail doit être balisée. Assurez-vous que les conditions dans la zone ont été sécurisées grâce au contrôle des matières inflammables. Une ventilation adéquate doit être fournie. Avant de démarrer une opération d'entretien :

1. Vérifiez la zone

Avant de commencer les travaux sur les systèmes contenant des réfrigerants inflammables, des contrôles de sécurité sont nécessaires pour s'assurer que le risque d'inflammation est réduit au minimum. Pour la réparation du système de réfrigération, les précautions suivantes doivent être respectées avant d'effectuer des opérations sur le système.

Des travaux devraient être enteprise dans le cadre d'une procédure contrôlée afin de réduire au minimum le risque de présence d'un gaz ou d'une vapeur inflammable pendant l'exécution des travaux.

Présence d'extincteurs : si des travaux à chaud doivent être effectués sur l'équipement de frigiration ou sur toute pièce associée, un équipement d'extinction d'incendie approprié doit être disponible à portée de main. Installez un extincteur à poudre sèche ou au CO2 à proximité de la zone de charge. - Aucune source d'inflammation : aucune personne effectuant des travaux dans le cadre d'un système de réfrigération qui consiste à exposer des tuyaux contenant ou ayant contenu un réfrigérant inflammable ne doit utiliser des sources d'inflammation de telle sorte qu'elles puissent entraîner un incendie ou une explosion. Toutes les sources d'inflammation possibles, y compris la cigarette, doivent être suffisamment éloignées du site d'installation, de réparation, d'enlèvement et d'élimination, au cours duquel un réfrigérant inflammable peut être libéré dans l'espace environnant. Avant les travaux en cours, la zone autour de l'équipement doit être examinée pour s'assurer qu'il n'y a aucun danger d'inflammation ou d'allumage. Des panneaux indiquant « Interdiction de fumer » doivent être affichés. Zone ventilée : assurez-vous que la zone est ouverte ou qu'elle est suffisamment ventilée avant d'ouvrir le système ou d'effectuer des travaux à chaud. Un certain degré de ventilation doit se poursuivre pendant la période pendant laquelle les travaux sont effectués. La ventilation doit disperser en toute sécurité tout réfrigérant libre et de préférence l'expulser vers l'extérieur dans l'atmosphère. - Vérification de l'équipement de réfrigération : lorsque des composants électriques sont remplacés, ils doivent être adaptés à l'usage et aux spécifications correctes. À tout moment, les directives de maintenance et d'entretien du fabricant doivent être respectées. En cas de doute, consultez le service technique du fabricant pour obtenir de l'aide.

Précautions d'entretien et entretien

Les contrôles suivants doivent être appliqués aux installations utilisant des réfrigerants inflammables :

• La taille de charge correspond à la taille de la pièce dans laquelle les pièces contenant le réfrigerant sont installées.
• Les machines de ventilation et les prises fonctionnent correctement et ne sont pas obstruées.
• Si un circuit de réfrigeration indirect est utilisé, le circuit secondaire doit être vérifié en ce qui concerne la présence de réfrigerant. Le marquage de l'équipement reste visible et lisible. Les marques et les signaux illisibles devraient être corrigés.
• Les tuyaux ou composants de réfrigeration sont installés dans une position où il est peu probable qu'ils soient exposés à une matière susceptible de corroder des composants contenant du réfrigerant, à moins que les composants ne soient construits de matériaux qui résistent par nature à la corrosion ou ne soient convenablement protégés contre la corrosion.

2. Vérifier les appareils électriques

La réparation et l'entretien des composants électriques doivent inclure des contrôles de sécurité initiaux et des procédures d'inspection des composants. Si une défaillance peut compromettre la sécurité, aucune alimentation électrique ne doit être raccordée au circuit jusqu'à ce qu'elle soit traitée de manière satisfaisante. Si l'erreur ne peut pas être corrigée immédiatement, mais qu'il est nécessaire de poursuivre le fonctionnement, une solution temporaire adéquate doit être utilisée. Ceci doit être signalé au contrôle de l'équipement, afin que toutes les parties soient informées.

Les vérifications de sécurité initiales doivent inclure ce qui suit :

• Les condensateurs sont déchargés. Cela devrait être fait en toute sécurité afin d'éviter toute possibilité d'étincelles. Il n'y a pas de composants électriques sous tension et qu'aucun câblage n'est exposé lors du chargement, de la récupération ou de la purge du système. Il y a continuité de liaison à la terre.

3. Réparations des composants scellés

Les des réparations des composants scellés, toutes les alimentations électriques doivent être débranchées de l'équipement râtel avant tout retrait des couvercles scellés, etc. Si il est absolument nécessaire d'avoir une alimentation électrique de l'équipement pendant l'entretien, alors une forme de détection des fuites fonctionnant en permanence doit être située au point le plus critique pour alerter sur une situation potentiellement dangereuse. - Il convient d'accorder une attention particulière à ce qui suit pour s'assurer qu'en travaillant sur les composants électriques, le boîtier n'est pas modifié de manière à affecter le niveau de protection. Cela doit inclure des dommages aux câbles, un nombre excessif de connexions, des bornes non conformes aux spécifications d'origine, des dommages aux joints d'étanchéité, un montage incorrect des presse-étoupes, etc. Assurez-vous que l'appareil est solidement monté. Assurez-vous que les joints ou les matériaux d'étanchéité ne se sont pas dégradés au point de ne plus empêcher l'infiltration d'atmosphères inflammables. Les pièces de rechange doivent être conformes aux spécifications du fabricant.

Remarque: l'utilisation d'un produit d'étanchéité en silicium peut entraver l'efficacité de certains types d'équipements de détection des fuites. Les composants intrinsèquement sûrs ne doivent pas être isolés avant de travailler dessus.

4. Réparation des composants intrinsèquement sûrs

• N'applique pas de charges inductives ou de capacités permanentes au circuit sans s'assurer que cela ne dépassera pas la tension et le courant autorisés pour l'équipement utilisé.
• Les composants intrinsèquement sûrs sont les seuls types sur lesquels il est possible de travailler lorsqu'ils sont sous tension en présence d'une atmosphère inflammable. L'appareil d'essai doit avoir la bonne valeur nominale. Remplacez les composants uniquement par des pièces spécifiées par le fabricant. D'autres pièces peuvent entraîner l'allumage d'un réfrigérant dans l'atmosphère à la suite d'une fuite.

5. Câblage

Vérifie que le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, à des vibrations, à des bords tranchants ou à tout autre effet environnemental négatif. Le contrôle doit également prendre en compte les effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs.

6. Détection des réfrigérants inflammables

• En aucun cas des sources potentielles d'inflammation ne doit être utilisées pour la recherche ou la détection de fuites de réfrigérants. Il ne faut pas utiliser de torche à halure (ou tout autre détecteur utilisant une flamme nue).

7. Méthodes de détection des fuites

Les méthodes de détection des fuites suivantes sont considérées comme acceptables pour les systèmes contenant des réfrigérants inflammables.

• Les détecteurs de fuite électroniques doivent être utilisés pour détecter les réfrigérants inflammables, mais la sensibilité peut ne pas être suffisante ou nécessiter un réétalonnage (l'équipement de détection doit être étalonné dans une zone sans réfrigérant). Assurez-vous que le détecteur n'est pas une source potentielle d'inflammation et qu'il convient au réfrigérant utilisé. L'équipement de détection des fuites doit être fixé à un pourcentage de la CLFL du réfrigérant et étalonné sur le fluide frigorigène employé et le pourcentage approprié de gaz (25% maximum) est confirmé.
• Les fluids détecteurs de fuite sont adaptés à la plupart des réfrigérants, mais l'utilisation de détergents contenant du chlore doit être évitée, car le chlore peut réagir avec le réfrigérant et corroder les tuyaux en cuivre.
• Si une fuite est suspectée, toutes les flammes nues doivent être retirées/éteintes.
• En cas de fuite de réfrigérant qui nécessite un brasage, tous les réfrigérants doivent être récupérés à partir du système ou isolés (au moyen de vanne d'arrêt) dans une partie du système éloignée de la fuite. L'azote sans oxygène (OFN) doit ensuite être purgé dans le système avant et pendant le processus de brasage.

8. Retrait et évacuation

Lors de l'accès au circuit du réfrigérant pour effectuer des réparations (ou à toute autre fin), des procédures conventionnelles doivent être utilisées. Toutefois, il est important de suivre les valeurs pratiques, étant donné que l'inflammabilité est une préoccupation. La procédure suivante doit être respectée :

• Retirez le réfrigérant.
• Purgez le circuit avec du gaz inerte.
• Évacuez.
• Purgez à nouveau avec du gaz inerte.
• Ouvrez le circuit en coupant ou en brasant.

Précautions d'entretien et entretien

La charge du réfrigérant doit être récapacitée dans les bacs cylindres de récapération. Le système doit être « vidangé » avec l'OFN pour rendre l'appareil sur. Ce processus devra peut-être être répété plusieurs fois. L'air comprimé ou l'oxygène ne doit pas être utilisés pour cette tâche. Le rinçage est obtenu en interrompant le vide dans le système avec l'OFN et en continuant à remplir jusqu'à ce que la pression de travail soit atteinte, puis en évacuant dans l'atmosphère et finalement en retournant au vide. Ce processus doit être répété jusqu'à ce qu'aucun réfrigérant ne soit présent dans le système. Lorsque la charge finale d'OFN est utilisée, le système doit être ventilé jusqu'à la pression atmosphérique pour permettre la réalisation du travail. Cette opération est absolument vitale si l'on veut que les opérations de brassage sur la tuyauterie aient lieu. Assurez-vous que la prise de la pompe à vide n'est pas proche des sources d'inflammation et qu'une ventilation est disponible.

9. Procédures de charge

Outre les procédures de charge conventionnelles, les exigences suivantes doivent être respectées.

Assurez-vous que la contamination des différents réfrigérants ne se produit pas lors de l'utilisation de l'équipement de charge. Les tuyaux ou les conduits doivent être aussi courts que possible afin de minimiser la quantité de réfrigérant qu'ils contiennent. - Les cylindres doivent être maintenus à la verticale. Assurez-vous que le système de réfrigération est mis à la terre avant de charger le système avec du réfrigérant. - Étiquetez le système lorsque le chargement est terminé (si ce n'est pas déjà fait). - Il convient de faire preuve d'une grande prudence et veiller à ne pas trop remplir le système de réfrigération. Avant de recharger le système, il doit être soumis à un test de pression avec l'OFN.

Le système doit être soumis à un test de fuite à la fin de la charge, mais avant la mise en service. Un test de suivi des fuites doit être effectué avant de quitter le site.

10. Mise hors service

Avant de procéder à cette procédure, il est essentiel que le technicien connaisse parfaitement l'équipement et tous ses détails. Il est recommandé de veiller à ce que tous les réfrigérants soient récupérés en toute sécurité. Avant la réalisation de la tâche, un échantillon d'huile et de réfrigérant doit être prélevé si une analyse est nécessaire avant la réutilisation du réfrigérant récupéré. Il est essentiel que l'alimentation électrique soit disponible avant le début de la tâche.

A) Familiarisez-vous avec l'équipement et son fonctionnement. B) Isolez le système électriquement. C) Avant de tenter la procédure, assurez-vous de ce qui suit :

• Un équipement de manutention mécanique est disponible (si nécessaire) pour la manutention des cylindres de réfrigérant.
• Tous les équipements de protection individuelle sont disponibles et utilisés correctement. Le processus de récupération est supervisé à tout moment par une personne compétente. L'équipement de récupération et les bouteilles sont conformes aux normes appropriées.

D) Pompes le système de réfrigerant si possible. E) Si un vide n'est pas possible, faites un collecteur de manière à ce que le réfrigerant puisse être retiré de diverses parties du système. F) Assurez-vous que le vérin est situé sur la balance avant de procéder à la récupération. G) Démarrez la machine de récupération et utilisez-la conformément aux instructions du fabricant. H) Ne remplissez pas trop les cylindres (charge liquide en volume ne dépassant pas 80%). I) Ne dépassez pas la pression de service maximale de la bouteille, même temporairement. J) Lorsque les cylindres ont été correctement remplis et que le processus est terminé, assurez-vous que les bouteilles et l'équipement sont retirés du site rapidement et que toutes les vanes d'isoation de l'équipement sont fermées. K) Le réfrigerant récupéré ne doit pas être chargé dans un autre système de réfrigération sauf s'il a été nettoyé et vérifié.

11. Étiquetage

L'équipement doit être étiqueté pour indiquer qu'il a été déchargé et vidé du frigorigène. L'étiquette doit être datée et signée. Assurez-vous qu'il y a des étiquettes sur l'équipement indiquant que l'équipement contient un frigorigène inflammable.

12. Récupération

Lors du retrait du frigorigène d'un système, que ce soit pour la maintenance ou la mise hors service, il est recommandé de retirer tous les frigorigènes en toute sécurité. Lors du transfert de frigorigènes, assurez-vous que le nombre correct de bouteilles permettant de maintenir la charge totale du système est disponible. Toutes les bouteilles à utiliser sont destinées pour le frigorigène récupéré et étiquetées pour ce frigorigène (c'est-à-dire des bouteilles spéciales pour la récupération du frigorigène). Les bouteilles doivent être complètes avec la vanne de décompression et les vannes d'arrêt associées en bon état de fonctionnement. Les bouteilles de récupération vides sont évacuées et (si possible) refroidies avant la récupération. L'équipement de récupération doit être en bon état de fonctionnement avec un ensemble d'instructions concernant l'équipement en question et doit être adapté à la récupération des réfrigérants inflammables. En outre, un jeu de balances étalonnées doit être disponible et en bon état de fonctionnement. Les tuyaux doivent être complets avec des raccords sans fuite et en bon état. Avant d'utiliser la machine de récupération, vérifiez qu'elle est en bon état de fonctionnement, qu'elle a été correctement entretenue et que tous les composants électriques associés sont scellés pour empêcher l'inflammation en cas de libération du réfrigérant. En cas de doute, consultez le fabricant. - Le réfrigérant récupéré doit être retourné au fournisseur du réfrigérant dans le bon cylindre de récupération, et les notes de transfert de déchets pertinentes doivent être organisées. Ne mélangez pas les réfrigérants dans les unités de récupération et surtout pas dans les bouteilles. Si des compresseurs ou des huiles de compresseur doivent être retirés, assurez-vous qu'ils ont été vidés à un niveau acceptable pour vous assurer que le réfrigérant inflammable ne reste pas dans le lubrifiant. Le processus d'évacuation doit être effectué avant de renvoyer le compresseur aux fournisseurs.

Précautions d'entretien et entretien

Seul le chauffage électrique du corps du compresseur doit être utilisé pour accélérer ce processus. Lorsque l'huile est évacuée d'un système, cela doit être effectué en toute sécurité.

13. Paramètres du fusible de l'appareil

Type : 5ET ou SMT Tension : 250 V Courant : 3,5 A

Schémas de circuit

Le diagramme suivant est fourni à titre de référence uniquement. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur de l'appareil.

Schéma du circuit

Garantie limitee d'un an

Le Vendeur garantit que le produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de défauts d'origine en matériaux et en fabrication pendant une période d'1 an à compter de la date d'achat initiale. Si le produit s'avère défectueux en matériaux ou en fabrication pendant cette période, le Vendeur le réparera ou le remplacera, à sa seule discrétion. Un service au titre de cette garantie peut uniquement être obtenu en remettant ou en expédiant le produit (tous frais d'expédition et livraison prépayés) à : Trpp Lite, 1111 W. 35th Street, Chicago, IL 60609, États-Unis. Le vendeur assume les frais d'expédition de retour.

Les limitations suivantes s'appliquent à la couverture de la présente garantie. cette garantie ne couvre pas :

• Les frais de main-d'œuvre pour l'installation, la configuration ou la formation pour l'utilisation du produit inappropriée, y compris le service, la manutention et l'utilisation anormale. Les dommages cosmétiques tels que les rayures et les bosses. Usure normale sur les pièces ou remplacement de pièces conçues pour être remplaçées, p. ex. filtres, cartouches, batteries. Les trajets d'entretien pour la livraison, le retrait ou la réparation, l'instruction du produit ou l'instruction d'une utilisation correcte du produit.
• Les dommages ou problèmes d'exploitation résultant d'une mauvaise utilisation, d'un abus, d'un fonctionnement hors des spécifications environnementales, d'utilisations contraires aux instructions fournies dans le manuel d'utilisation, d'accidents, de catastrophes naturelles, de vermine, d'un incendie, d'une inondation, d'une installation inappropriée, d'un service non autorisé, d'une négligence de maintenance, d'une installation ou d'une modification non autorisée ou d'une location ou utilisation commerciale. L'utilisation du produit dans des environnements commerciaux ou de location.
• Accessoires et ornements optionnels
• Produits qui ont été modifiés pour fonctionner en dehors des spécifications Produits dont le numéro de série a été retiré ou abimé
• Produits avec des numéros de série qui ont été invalides Dommages causés aux biens personnels du fait de l'utilisation du produit
• Remplacement de la réparation des fusibles de l'installation, des disjoncteurs, du câblage ou de la plomberie

Numéros d'identification de conformité aux réglements

Pour des raisons d'identification et de conformité aux règles de certification, un numéro de série unique a été attribué au titre du Produit Tripp Lite. Le numéro de série est indiqué sur l'étiquette de la plaque signalétique du produit ou vous pouvez trouver toutes marques de certificat et les informations nécessaires. Pour toute demande d'informations relatives à la conformité de ce produit, veillez toujours à mentionner le numéro de série. Le numéro de série ne doit pas être confondu avec le numéro de marquage ou le numéro de modèle du produit.

Informations de conformité DEEE pour les clients et les recycleurs Tripp Lite (Union européenne)

Remarque: cet énoncé s'applique aux produits marqués du logo DEEE. Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès de Tripp Lite, il est habilité à : - Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays) - Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit soit susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Tripp Lte mne une politique d'amélioration constante. Les caractéristiques du produitquent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.

D'exercice Industrielle
