Tipo de producto	Kit de conducto de aire caliente para acondicionador de aire
Marca	Tripp Lite
Modelo	SRCOOLTPDUCT
Compatibilidad	Acondicionador de aire Tripp Lite SRCOOL3KTP
Longitud del conducto (estirado)	5000 mm (197 pulgadas)
Longitud del conducto (comprimido)	356 mm (14 pulgadas)
Dimensiones de la brida	356 x 356 mm (14 x 14 pulgadas)
Material del conducto	Tubo flexible
Material del conducto de chapa	Acero
Contenido del paquete	1 tubo de conducto, 1 adaptador de conducto, 1 brida, 8 tornillos de cabeza combinada M6 x 16
Tipo de tornillo	Tornillo de cabeza combinada M6 x 16
Instalación	Fijación en la salida de aire del condensador del acondicionador de aire montado en la parte superior
Uso	Evacuación del aire caliente hacia el exterior o retorno de aire caliente dedicado
Garantía	5 años
Mantenimiento	Verificar la ausencia de fugas de aire después de la instalación
Seguridad	Usar de acuerdo con las instrucciones; no obstruir el conducto

Preguntas frecuentes - SRCOOLTPDUCT Tripp Lite

¿Cómo instalar el kit de conducto de aire SRCOOLTPDUCT?

Retire los 8 tapones de los tornillos alrededor del ventilador superior del acondicionador de aire. Fije el conducto de chapa con los tornillos M6x16 incluidos. Coloque el tubo flexible sobre el conducto de chapa y fíjelo con una abrazadera. Conecte el otro extremo a un lugar adecuado para evacuar el aire caliente.

¿Se puede cortar el conducto?

Sí, el tubo se puede cortar a la longitud deseada según su aplicación.

¿Qué herramientas son necesarias para la instalación?

Un destornillador o una llave de vaso para los tornillos M6, y una abrazadera (no incluida) para fijar el tubo.

¿Cuáles son las dimensiones del conducto?

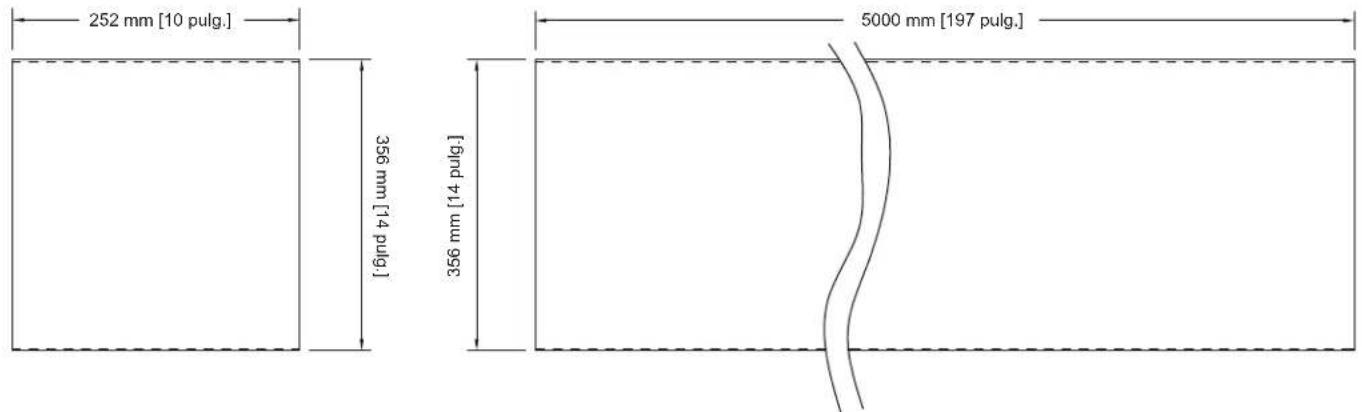

El conducto mide 5000 mm (197 pulgadas) cuando está estirado y 356 mm (14 pulgadas) cuando está comprimido. La brida mide 356 x 356 mm.

¿Este kit es compatible con otros acondicionadores de aire?

Está diseñado específicamente para el acondicionador de aire Tripp Lite SRCOOL3KTP. No se garantiza el uso con otros modelos.

¿Cómo mantener el conducto?

Verifique regularmente que no haya fugas de aire y asegúrese de que el conducto no esté obstruido. Límpielo con un paño húmedo si es necesario.

¿Cuál es la garantía del SRCOOLTPDUCT?

La garantía es de 5 años a partir de la fecha de compra, cubriendo defectos de materiales y fabricación. Los daños debidos a un uso incorrecto no están cubiertos.

¿Puedo usar el acondicionador de aire sin este conducto?

Sí, pero el conducto se recomienda para evacuar el aire caliente del condensador con el fin de mejorar la eficiencia y evitar el sobrecalentamiento.

¿El kit incluye una abrazadera?

No, la abrazadera no está incluida. Debe proporcionar una para fijar el tubo.

¿Dónde puedo encontrar las piezas de repuesto?

Contacte a Tripp Lite o a un distribuidor autorizado para pedir piezas de repuesto como el tubo o la brida.

MANUAL DE USUARIO SRCOOLTPDUCT Tripp Lite

Instrucciones de Instalación

Conducto de Aire Caliente para la Unidad de AA SRCOOL3KTP

Modelo: SRCOOLTPDUCT

English 1 • Français 7

Lista de Partes

Número de parte Descripción Cant.
8702C2 Manguera de Conducto 1
103A0CA Adaptador para Conducto 1
390834 Abrazadera 1
3011DD Tornillo 8

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2022 Tripp Lite. Todos los derechos reservados.

Instalación

Antes de instalar el SRCOOLTPDUCT, primero asegúrese de que la unidad de aire acondicionado esté correctamente instalada según las instrucciones que figuran en el Manual del Propietario de SRCOOL3KTP.

El conjunto de conducto de aire está instalado en el lado de salida de aire del condensador del aire acondicionado instalado en la parte superior para conducir el aire caliente hacia el exterior o hacia un retorno de aire caliente dedicado.

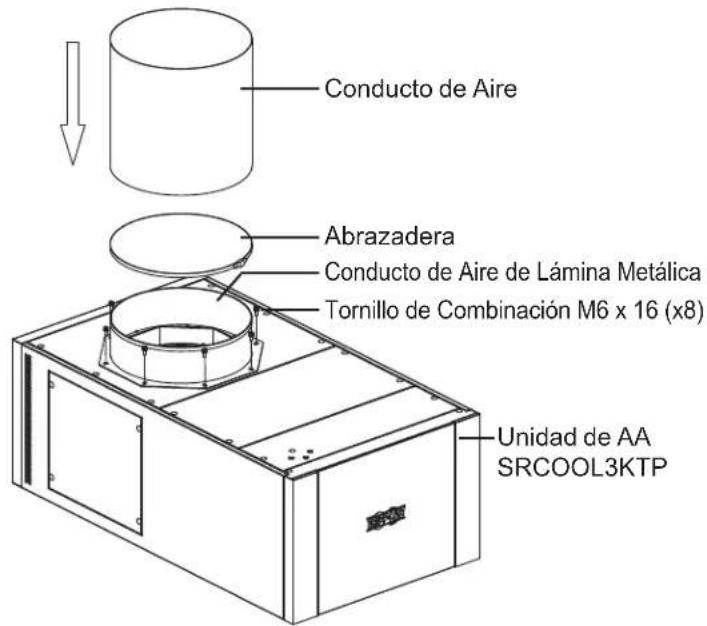

El conjunto del conducto de aire consta de tres partes principales: conducto de aire, abrazadera y adaptador del conducto de aire.

Para instalar el conjunto del conducto de aire:

1. Retire los 8 tornillos alrededor del ventilador superior de la unidad de aire acondicionado instalada en la parte superior.
2. Use los 8 tornillos combinados M6x16 suministrados para fijar el conducto de aire de lámina metálica a la unidad de aire acondicionado de instalación superior.
3. Coloque un extremo del conducto de aire en el exterior del conducto metálico de aire y asegúrelo con una abrazadera de manguera.
4. Conecte el otro extremo del conducto de aire en donde el aire caliente pueda descargarse correctamente.
5. Compruebe si hay fugas de aire después de la instalación y ajuste según sea necesario.

Nota: La manguera se puede recortar a una longitud menor dependiendo de su aplicación.

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta Garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; EE. UU.

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografas e ilustraciones pueden diferir ligeramente de los productos reales.
