MODE D'EMPLOI 427596 SILVERLINE

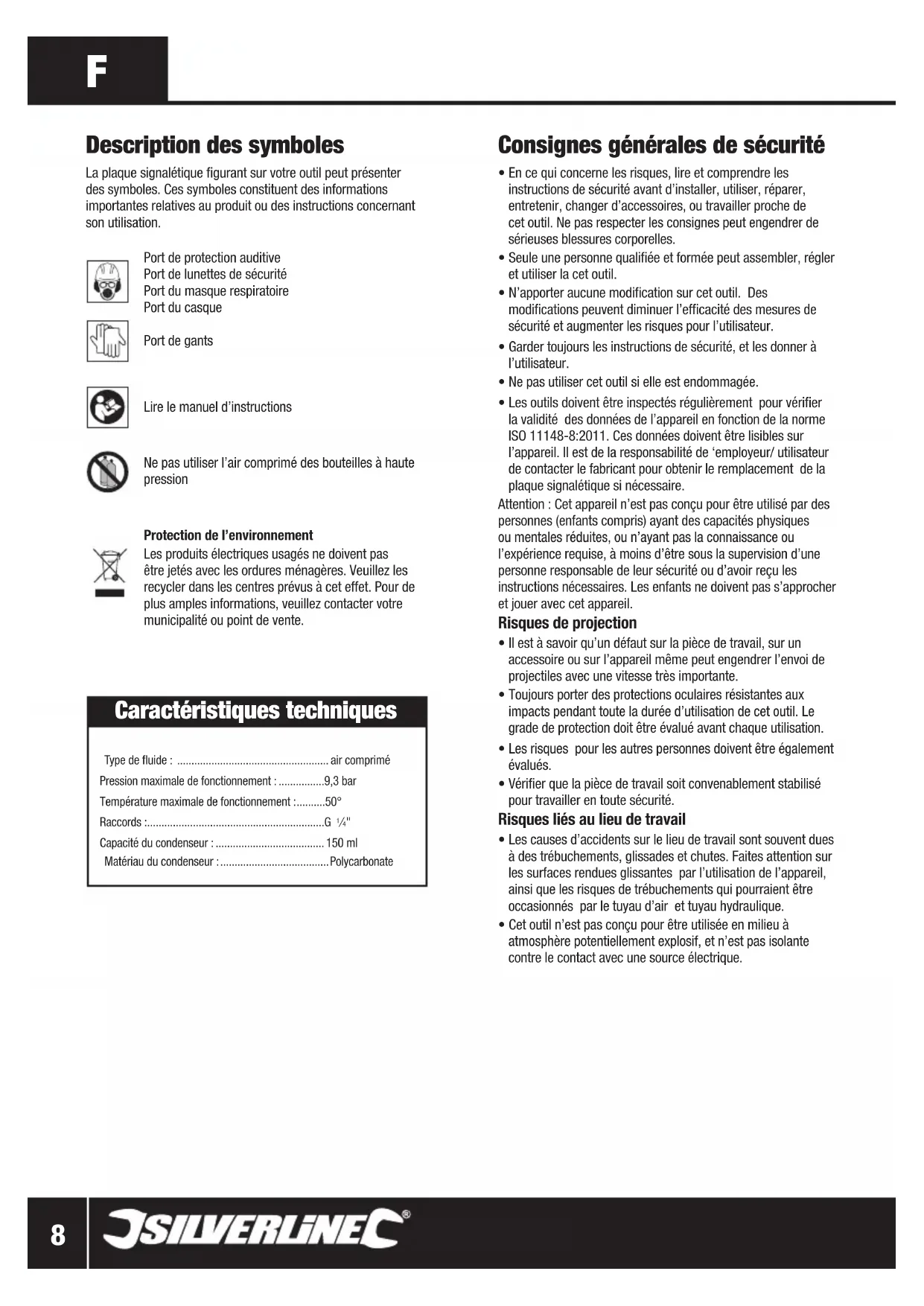

Consignes générales de sécurité

• En ce qui concerne les risques, lire et comprendre les instructions de sécurité avant d’installer, utiliser, réparer, entretenir, changer d’accessoires, ou travailler proche de cet outil. Ne pas respecter les consignes peut engendrer de sérieuses blessures corporelles.

• Seule une personne qualifiée et formée peut assembler, régler et utiliser la cet outil.

• N’apporter aucune modification sur cet outil. Des modifications peuvent diminuer l’efficacité des mesures de sécurité et augmenter les risques pour l’utilisateur.

• Garder toujours les instructions de sécurité, et les donner à l’utilisateur.

• Ne pas utiliser cet outil si elle est endommagée.

• Les outils doivent être inspectés régulièrement pour vérifier la validité des données de l’appareil en fonction de la norme ISO 11148-8:2011. Ces données doivent être lisibles sur l’appareil. Il est de la responsabilité de ‘employeur/ utilisateur de contacter le fabricant pour obtenir le remplacement de la plaque signalétique si nécessaire. Attention : Cet appareil n’est pas conçu pour être utilisé par des personnes (enfants compris) ayant des capacités physiques ou mentales réduites, ou n’ayant pas la connaissance ou l’expérience requise, à moins d’être sous la supervision d’une personne responsable de leur sécurité ou d’avoir reçu les instructions nécessaires. Les enfants ne doivent pas s’approcher et jouer avec cet appareil. Risques de projection

• Il est à savoir qu’un défaut sur la pièce de travail, sur un accessoire ou sur l’appareil même peut engendrer l’envoi de projectiles avec une vitesse très importante.

• Toujours porter des protections oculaires résistantes aux impacts pendant toute la durée d’utilisation de cet outil. Le grade de protection doit être évalué avant chaque utilisation.

• Les risques pour les autres personnes doivent être également évalués.

• Vérifier que la pièce de travail soit convenablement stabilisé pour travailler en toute sécurité. Risques liés au lieu de travail

• Les causes d’accidents sur le lieu de travail sont souvent dues à des trébuchements, glissades et chutes. Faites attention sur les surfaces rendues glissantes par l’utilisation de l’appareil, ainsi que les risques de trébuchements qui pourraient être occasionnés par le tuyau d’air et tuyau hydraulique.

• Cet outil n’est pas conçu pour être utilisée en milieu à atmosphère potentiellement explosif, et n’est pas isolante contre le contact avec une source électrique. Description des symboles La plaque signalétique figurant sur votre outil peut présenter des symboles. Ces symboles constituent des informations importantes relatives au produit ou des instructions concernant son utilisation. Port de protection auditive Port de lunettes de sécurité Port du masque respiratoire Port du casque Port de gants

Lire le manuel d’instructions Ne pas utiliser l’air comprimé des bouteilles à haute pression Protection de l’environnement Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez les recycler dans les centres prévus à cet effet. Pour de plus amples informations, veuillez contacter votre municipalité ou point de vente. Caractéristiques techniques Type de fluide : ..................................................... air comprimé Pression maximale de fonctionnement : ................9,3 bar Température maximale de fonctionnement : ..........50° Raccords :..............................................................G ⁄4" Capacité du condenseur : ...................................... 150 ml Matériau du condenseur : ...................................... Polycarbonate 427596_Z1MANPRO2.indd 8 07/01/2014 16:10www.silverlinetools.com

Filtre régulateur pour air comprimé Consignes supplémentaires relatives aux outils pneumatiques L’air comprimé peut engendre des blessures graves :

• Toujours couper l’alimentation en air, purger le tuyau d’air et débrancher l’appareil de l’alimentation en air lorsqu’il n’est pas utilisé ou lors d’un changement d’accessoires ou avant toutes réparations.

• Ne jamais diriger l’air vers vous ou d’autres personnes

• Les tuyaux peuvent être une source de dangers en donnant des coups de fouets. Toujours vérifier le bon état du tuyau et des raccords.

• Pour toute utilisation de coupleurs universels, utiliser des goupilles et vérifier les tuyaux pour éviter un mauvais raccord entre le tuyau et l’appareil.

• Ne jamais dépasser la pression maximale d’air indiquée sur l’appareil.

• Ne jamais porter l’appareil par le tuyau.

1 Bague de serrage du support de montage 2 Support de montage 3 Contrôle de la pression 4 Manomètre 5 Bouton de déverrouillage du condenseur 6 Condenseur 7 Valve de purge Se familiariser avec le produit Usage conforme Pour des installations sur des circuits d’air comprimé permanents, afin de filtrer les impuretés de l’air comprimé, et également régler la pression d’air de façon précise grâce au manomètre intégré. ATTENTION : Ce filtre ne produit pas de l’air comprimé respirable

ATTENTION : De la vapeur d’eau peut passer dans cet appareil et se condenser lorsque la température diminue. Installez un sécheur d’air si la condensation peut être néfaste pour l’utilisation envisagée. Déballage

• Déballez le produit avec soin. Veillez à retirer tout le matériau d’emballage et familiarisez-vous avec toutes les caractéristiques du produit.

• Si des pièces sont endommagées ou manquantes, faites-les réparer ou remplacer avant d’utiliser l’appareil. Avant utilisation Montage Remarque : Ne laissez pas le filtre en permanence à la lumière directe du soleil.

1. Fixez le support de montage (2) sur un mur, boitier de

machine ou autres surfaces plates avec deux vis adéquates (non fournies). La purge (7) doit être placée vers le bas.

2. Assemblez le support de montage et la bague de serrage

du support de montage (1), comme indiqué sur la photo se trouvant dans la rubrique ‘Se familiariser avec le produit’. Tournez la bague dans le sens horaire et serrez bien le pas de vis.

3. Appliquez de la bande PFTE (non fournie) sur le filetage du

manomètre (4). Ceci permettra d’éviter les fuites d’air. Remarque : Appliquez la bande PFTE dans le sens horaire, de sorte qu’elle ne se défasse pas lors du vissage du pas de vis sur l’appareil.

4. Vissez le manomètre sur le trou fileté du filtre comme

indiqué sur la photo se trouvant dans la rubrique ‘Se familiariser avec le produit. Remarque : Faites attention de ne pas entrecroiser les filetages. Vissez avec précaution dès le début. Assurez-vous que le bouton soit correctement positionné lorsque vous serrez le manomètre. 427596_Z1MANPRO2.indd 9 07/01/2014 16:10Connexion de l’air comprimé ATTENTION : Assurez-vous que le système d’air est entièrement purgé et que le compresseur soit éteint avant de branchez le filtre régulateur. ATTENTION : Ce filtre régulateur ne doit pas être utilisé avec des compresseurs utilisant des lubrifiants avec des hydrocarbures aromatiques. De tels produits chimiques peuvent endommager et entrainer le non fonctionnement du condenseur (6). IMPORTANT : Les flèches sur l’entrée et arrivée d’air indiquent le sens de circulation de l’air, qui se fait du COMPRESSEUR VERS L’APPAREIL. ATTENTION : Pour les outils pneumatiques motorisés, un graisseur doit être utilisé en aval du filtre régulateur.

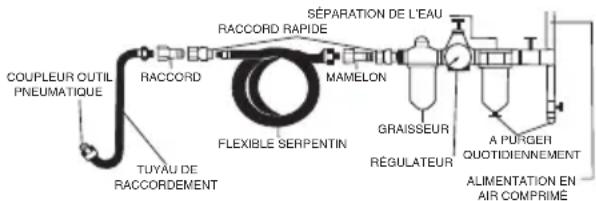

• Branchez le filtre régulateur sur l’alimentation en air comprimé, avant le graisseur (voir le schéma ci-dessous)

• Ne laissez pas la pression d’alimentation dépasser la pression maximale spécifiée. (Voir caractéristiques techniques).

• Vérifiez que l’eau soit drainée quotidiennement

• Vérifiez que toutes les parties du système (tuyaux, coupleurs, etc) soient adaptés à l’air comprimé utilisé. Instructions d’utilisation ATTENTION : Le condenseur (6) est en fait en polycarbonate, par conséquent il ne peut pas être exposé à des températures supérieures à 50° C. Avant chaque utilisation

• Vérifiez que l’appareil et les tuyaux soient en état parfait, et remplacez-les si nécessaire. N’utilisez jamais de tuyaux ou raccords endommagés ou qui fuient. Réglage de la pression d’air Remarque : Quelques outils pneumatiques ont des régulateurs intégrés pour contrôler la vitesse ou le couple d’utilisation. Si une machine n’a pas de régulateur intégré, la vitesse/couple peut se régler en ajustant la pression de l’air de votre régulateur.

• Pour augmenter la pression d’air, soulevez le contrôle de la pression (3) pour le débloquer et tournez-le dans le sens horaire. Poussez le contrôle de pression vers le bas pour le bloquer.

• Pour diminuer la pression, soulevez le contrôle de la pression (3) pour le débloquer et tournez-le dans le sens antihoraire. Poussez le contrôle de pression vers le bas pour le bloquer. ATTENTION : Pour les utilisations qui requièrent une pression d’air précise, il est recommandé de brancher un manomètre étalonné pour confirmer la pression à la sortie.

COUPLEUR OUTIL PNEUMATIQUETUYAU DE RACCORDEMENTRACCORDRACCORD RAPIDESÉPARATION DE L’EAUGRAISSEURMAMELONRÉGULATEURA PURGER QUOTIDIENNEMENTALIMENTATION EN AIR COMPRIMÉ FLEXIBLE SERPENTIN Purger le condenseur ATTENTION : Le nettoyage et la purge doivent IMPERATIVEMENT effectués lorsque le compresseur est éteint et le circuit d’air est sans résidu de pression.

• Le condenseur récupère l’humidité et la saleté, qui si elles ne sont pas enlevées, risquent de sérieusement rouiller l’appareil et vos machines.

• Purgez le condenseur (6) quotidiennement (ou plus si nécessaire) en tirant la valve de purge (7) vers le bas jusqu’à ce que tout le liquide se soit échappé. Entretien ATTENTION : Eteignez toujours le compresseur et dépressurisez l’air fourni avant de nettoyer ou effectuer l’entretien de l’appareil. ATTENTION : Le condenseur en polycarbonate (6) peut être endommagé ou risque de ne pas fonctionner si exposé à certains solvants ou des agents de nettoyage à forte teneur en alcalin (intérieur ou extérieur). Nettoyage

• Appuyez sur le bouton de déverrouillage du condenseur (5), tournez le condenseur (6) dans le sens horaire ou antihoraire, jusqu’à ce que la baïonnette se déclenche, et retirez le condenseur.

• Nettoyez avec un détergent doux et un chiffon non pelucheux

• Rincez abondamment avec de l’eau froide, et séchez complètement.

• Avant de remettre le condenseur, vérifiez que le joint torique soit en bon état et propre. Utilisez le système à baïonnette pour enclencher bouton de verrouillage du condenseur. Recyclage

• Comme tous les autres outils électroportatifs, les outils à air comprimé ne doivent pas être jetés avec les ordures ménagères.

• Les outils à air comprimé contiennent de l’huile et lubrifiants et doivent donc être recyclés en conséquence.

• Contactez les autorités locales compétentes en matière de gestion des déchets pour vous informer de la procédure à suivre pour recycler les outils électriques et à air comprimé 427596_Z1MANPRO2.indd 10 07/01/2014 16:10www.silverlinetools.com

Filtre régulateur pour air comprimé427596 Conditions de garantie des outils Silverline Garantie Silverline Ce produit Silverline bénéficie d’une garantie de 3 ans Enregistrez ce produit sur le site silverlinetools.com dans les 30 jours suivant l’achat afin de bénéficier de la garantie de 3 ans. La période de garantie commence à partir de la date d’achat figurant sur votre facture d’achat. Enregistrement de votre achat Visitez silverlinetools.com, sélectionnez le bouton d’enregistrement et saisissez :• Vos informations personnelles• Les informations concernant le produit et l’achatVous recevrez le certificat de garantie en format PDF. Veuillez l’imprimer et le conserver avec votre achat.La période de garantie prend effet à compter de la date de l’achat en magasin, comme indiqué sur votre facture d’achat. VEUILLEZ CONSERVER VOTRE FACTURE D’ACHAT. Si ce produit est défectueux pendant les 30 jours qui suivent l’achat, retournez-le au magasin où vous l’avez acheté, avec votre facture, en expliquant en détail le problème. Le produit sera remplacé ou vous serez remboursé(e).Si ce produit est défectueux après cette période de 30 jours, retournez-le à :Silverline Tools Service Centre PO Box 2988 Yeovil BA21 1WU, Royaume UniToute demande de service sous garantie doit être soumise pendant la période de garantie.Avant toute intervention sous garantie, vous devez présenter la facture d’achat originale sur laquelle doivent figurer la date d’achat, votre nom, votre adresse et le lieu d’achat.Vous devez expliquer en détail la défaillance nécessitant réparation.Les demandes de service sous garantie faites pendant la période de garantie seront vérifiées par Silverline Tools pour établir si la défaillance du produit est liée à un vice de matériau ou de fabrication.Les frais de port ne seront pas remboursés. Les articles retournés doivent être convenablement propres et sûrs pour être réparés et devraient être emballés soigneusement pour éviter tout dommage ou toute blessure pendant le transport. Nous pouvons refuser les livraisons qui ne sont pas convenables ou sûres.Toute intervention sera effectuée par Silverline Tools ou ses agents de réparation agréés.La réparation ou le remplacement du produit ne dépassera pas la période de garantie.Les anomalies que nous reconnaissons être couvertes par la garantie seront rectifiées par la réparation de l’outil, sans frais (hormis les frais de port) ou par son remplacement par un outil en parfait état de fonctionnement.Les pièces ou les outils remplacés deviendront la propriété de Silverline Tools. La réparation ou le remplacement de votre produit sous garantie vous apporte des avantages ; ces avantages s’ajoutent à vos droits statutaires en tant que consommateur sans les affecter aucunement. La présente garantie couvre: La réparation du produit, s’il peut être vérifié, à la satisfaction de Silverline Tools, que les défaillances du produit ont été provoquées par un vice de matériau ou de fabrication au cours de la période de garantie.Si une pièce n’est plus disponible ou n’est plus fabriquée, Silverline Tools la remplacera par une pièce de rechange opérationnelle.Utilisation de ce produit dans l’UE. La présente garantie ne couvre pas: Silverline Tools ne garantit pas les réparations nécessaires du produit engendrées par :L’usure normale provoquée par l’utilisation conforme aux instructions d’utilisation, par exemple les lames, les charbons, les courroies, les ampoules, les batteries, etc.Le remplacement de tout accessoire fourni tel que les forêts, les lames, les feuilles abrasives, les outils de coupes et les autres articles associés.Les dommages et les défaillances accidentels causés par une utilisation ou un entretien négligent, une mauvaise utilisation, un manque d’entretien ou une utilisation ou une manipulation imprudente du produit.L’utilisation du produit à des fins autres que son utilisation domestique normale.Le moindre changement ou la moindre modification du produit.L’utilisation de pièces et d’accessoires qui ne sont pas des composants véritables de Silverline Tools.Une installation défectueuse (sauf si l’installation a été réalisée par Silverline Tools).Les réparations ou les modifications réalisées par des tiers autres que Silverline Tools ou ses agents de réparation agréés.Les demandes de service autres que le droit de rectifier les défaillances de l’outil indiquées dans ces conditions de garantie ne sont pas couvertes par cette garantie. Déclaration de conformité CE Le soussigné : Mr Darrell MorrisAutorisé par : Silverline Tools Déclare que le produit : Code d’identification : 427596Description : Filtre régulateur pour air compriméEst conforme aux directives suivantes : • Directive sur les machines 2006/42/CE • EN 12100:2010Organisme notifié : Shanghai Yousende Products Inspection Technology Co., Ltd, Shanghai, Chine La documentation technique est conservée par : Silverline ToolsDate : 07/01/13Signature : Directeur général Nom et adresse du fabricant ou de son représentant agréé :Powerbox International Ltd, Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ Royaume-Uni427596_Z1MANPRO2.indd 11 07/01/2014 16:1012
