BEDIENUNGSANLEITUNG 427596 SILVERLINE

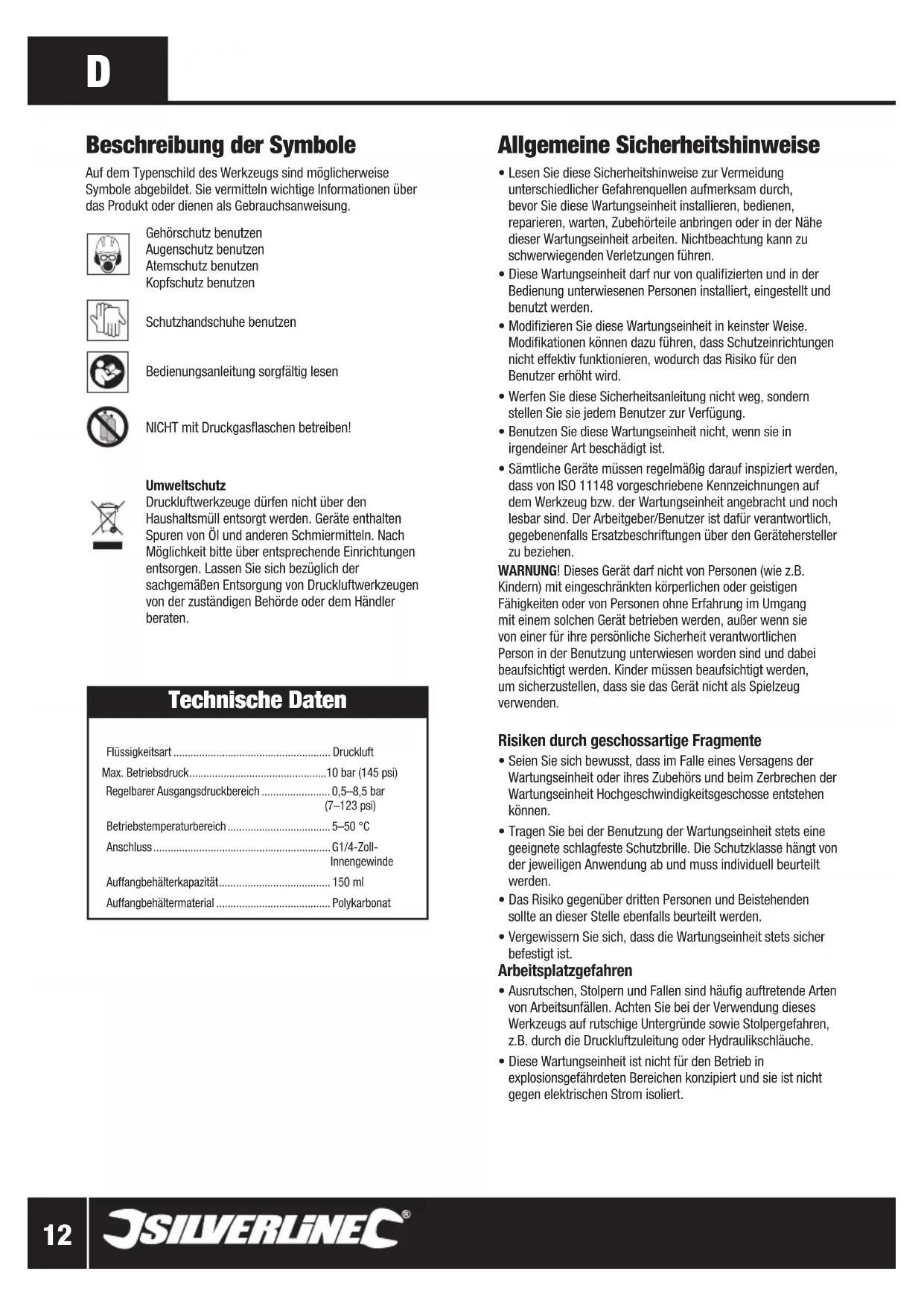

Allgemeine Sicherheitshinweise

• Lesen Sie diese Sicherheitshinweise zur Vermeidung unterschiedlicher Gefahrenquellen aufmerksam durch, bevor Sie diese Wartungseinheit installieren, bedienen, reparieren, warten, Zubehörteile anbringen oder in der Nähe dieser Wartungseinheit arbeiten. Nichtbeachtung kann zu schwerwiegenden Verletzungen führen.

• Diese Wartungseinheit darf nur von qualifizierten und in der Bedienung unterwiesenen Personen installiert, eingestellt und benutzt werden.

• Modifizieren Sie diese Wartungseinheit in keinster Weise. Modifikationen können dazu führen, dass Schutzeinrichtungen nicht effektiv funktionieren, wodurch das Risiko für den Benutzer erhöht wird.

• Werfen Sie diese Sicherheitsanleitung nicht weg, sondern stellen Sie sie jedem Benutzer zur Verfügung.

• Benutzen Sie diese Wartungseinheit nicht, wenn sie in irgendeiner Art beschädigt ist.

• Sämtliche Geräte müssen regelmäßig darauf inspiziert werden, dass von ISO 11148 vorgeschriebene Kennzeichnungen auf dem Werkzeug bzw. der Wartungseinheit angebracht und noch lesbar sind. Der Arbeitgeber/Benutzer ist dafür verantwortlich, gegebenenfalls Ersatzbeschriftungen über den Gerätehersteller zu beziehen. WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden. Risiken durch geschossartige Fragmente

• Seien Sie sich bewusst, dass im Falle eines Versagens der Wartungseinheit oder ihres Zubehörs und beim Zerbrechen der Wartungseinheit Hochgeschwindigkeitsgeschosse entstehen können.

• Tragen Sie bei der Benutzung der Wartungseinheit stets eine geeignete schlagfeste Schutzbrille. Die Schutzklasse hängt von der jeweiligen Anwendung ab und muss individuell beurteilt werden.

• Das Risiko gegenüber dritten Personen und Beistehenden sollte an dieser Stelle ebenfalls beurteilt werden.

• Vergewissern Sie sich, dass die Wartungseinheit stets sicher befestigt ist. Arbeitsplatzgefahren

• Ausrutschen, Stolpern und Fallen sind häufig auftretende Arten von Arbeitsunfällen. Achten Sie bei der Verwendung dieses Werkzeugs auf rutschige Untergründe sowie Stolpergefahren, z.B. durch die Druckluftzuleitung oder Hydraulikschläuche.

• Diese Wartungseinheit ist nicht für den Betrieb in explosionsgefährdeten Bereichen konzipiert und sie ist nicht gegen elektrischen Strom isoliert. Beschreibung der Symbole Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung. Gehörschutz benutzen Augenschutz benutzen Atemschutz benutzen Kopfschutz benutzen

Schutzhandschuhe benutzen

Bedienungsanleitung sorgfältig lesen NICHT mit Druckgasflaschen betreiben! Umweltschutz Druckluftwerkzeuge dürfen nicht über den Haushaltsmüll entsorgt werden. Geräte enthalten Spuren von Öl und anderen Schmiermitteln. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Druckluftwerkzeugen von der zuständigen Behörde oder dem Händler beraten. Technische Daten Flüssigkeitsart ....................................................... Druckluft Max. Betriebsdruck ................................................10 bar (145 psi) Regelbarer Ausgangsdruckbereich ........................ 0,5–8,5 bar (7–123 psi) Betriebstemperaturbereich .................................... 5–50 °C Anschluss .............................................................. G1/4-Zoll- Innengewinde Auffangbehälterkapazität ....................................... 150 ml Auffangbehältermaterial ........................................ Polykarbonat 427596_Z1MANPRO2.indd 12 07/01/2014 16:10www.silverlinetools.com

Druckluft-Wartungseinheit mit Filter Zusätzliche Sicherheitshinweise für Druckluft-Wartungseinheiten Druckluft kann schwerwiegende Verletzungen verursachen:

• Schließen Sie stets die Druckluftversorgung, machen Sie den Schlauch drucklos und entfernen Sie das Werkzeug von der Druckluftversorgung, wenn es nicht benutzt wird oder Sie Wartungs- bzw. Reparaturarbeiten durchführen.

• Richten Sie einen Druckluftstrom niemals auf sich selbst oder auf andere Personen.

• Umherschlagende Schläuche können zu schwerwiegenden Verletzungen führen. Überprüfen Sie Schläuche und Verbindungen stets auf Beschädigungen und auf festen Sitz.

• Wenn Verbindungselemente mit Klauenkupplung verwendet werden, müssen Sicherungsstifte sowie Sicherheitselemente zur Sicherung gegen Umherschlagen des Schlauches bei Versagen des schlauch- oder geräteseitigen Verbinders installiert werden.

• Überschreiten Sie niemals den auf dem Werkzeug angegebenen maximalen Betriebsdruck.

• Tragen Sie ein Druckluftwerkzeug niemals am Schlauch.

1 Spannzange 2 Sicherheitshebel 3 Auslöser 4 Schnellkupplung 5 Antriebswelle 6 Spannmutter 7 Gabelschlüssel Geräteübersicht Bestimmungsgemäße Verwendung

• Auf dauerhafte Installation in Druckluftsystemen ausgelegte Wartungseinheit mit Filter zur Entfernung von Fremdkörpern aus der Druckluft sowie zur präzisen Einstellung des Luftdrucks über das eingebaute Manometer. WARNUNG! Diese Filtereinheit gibt keine Druckluft in Atmungsqualität ab! WARNUNG! Durch diese Einheit strömt Wasserdampf, der mit Absinken der Lufttemperatur kondensieren kann. Installieren Sie einen Lufttrockner, falls sich das Kondenswasser nachteilig auf die jeweilige Anwendung auswirken würde. Auspacken der Wartungseinheit

• Packen Sie Ihre Wartungseinheit vorsichtig aus und überprüfen Sie sie. Machen Sie sich vollständig mit all ihren Eigenschaften und Funktionen vertraut.

• Vergewissern Sie sich, dass sämtliche Teile der Wartungseinheit vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie die Wartungseinheit verwenden. Vor Inbetriebnahme Installation Hinweis: Installieren Sie diese Wartungseinheit NICHT an Orten, wo sie dauerhaft direkter Sonneneinstrahlung ausgesetzt wäre.

1. Bringen Sie die Halterung (2) mit zwei passenden Schrauben

(Befestigungsmittel nicht im Lieferumfang enthalten) an einer Wand, einem Maschinengehäuse oder einer anderen dafür geeigneten Oberfläche an. Das Ablassventil (7) muss sich dabei unten befinden.

2. Befestigen Sie die Halterung und den Haltering (1) gemäß

„Geräteübersicht“ oben. Drehen Sie den Haltering zum Anziehen im Uhrzeigersinn.

3. Dichten Sie das Schraubengewinde des Manometers (4) mit

PTFE-Band (nicht im Lieferumfang enthalten) ein, um eine luftdichte Verbindung zu erhalten. Hinweis: Wickeln Sie das PTFE-Band fest und im Uhrzeigersinn, damit es sich bei Einschrauben des Gewindes nicht löst.

4. Schrauben Sie das Manometer (4) gemäß „Geräteübersicht“

im Uhrzeigersinn in den Gewindeausgang am Gehäuse der Wartungseinheit ein. 427596_Z1MANPRO2.indd 13 07/01/2014 16:1014

Hinweis: Achten Sie darauf, dass das Gewinde richtig greift und setzen Sie es langsam an. Stellen Sie sicher, dass das Manometer auch nach dem Anziehen richtig positioniert ist. Anschluss an die Druckluftversorgung WARNUNG! Schalten Sie stets den Kompressor aus und machen Sie das Druckluftsystem drucklos, bevor Sie die Wartungseinheit anschließen. WARNUNG! Diese Wartungseinheit darf nicht mit Kompressoren eingesetzt werden, für die aromatische Kohlenwasserstoffe enthaltende Schmierstoffe verwendet werden. Diese Chemikalien würden Schäden am Kondensatbehälter (6) verursachen und ihn unbrauchbar machen. WICHTIGER HINWEIS: Die Pfeile auf dem Gehäuse zeigen die korrekte Durchflussrichtung an. DIE LUFT FLIEßT VOM KOMPRESSOR ZUM WERKZEUG. WARNUNG! Zur Verwendung von Druckluftwerkzeugen mit Motor muss eine Ölereinheit hinter dieser Wartungseinheit montiert sein.

• Montieren Sie die Wartungseinheit hinter Ihrem Kondensatabscheider und vor dem Druckluftöler (siehe Schema unten). Hinweis: Für Lackierarbeiten, z.B. bei Verwendung von Spritzpistolen, darf kein Druckluftöler verwendet werden!

• Der Druck der Luftversorgung darf den angegebenen maximalen Arbeitsdruck der Wartungseinheit nicht überschreiten (siehe Abschnitt „Technische Daten“).

• Sorgen Sie dafür, dass aufgefangene Feuchtigkeit täglich aus dem Druckluftsystem entleert wird.

• Stellen Sie sicher, dass alle Teile des Druckluftsystems (inkl. Schläuche, Verbinder usw.) für den angegebenen Betriebsdruck geeignet sind. Bedienung WARNUNG! Der Kondensatbehälter (6) besteht aus Polykarbonat und darf nicht Temperaturen über 50 °C ausgesetzt werden. Vor jedem Gebrauch

• Untersuchen Sie die Einheit und alle Luftschläuche auf Schäden und Verschleiß und ersetzen Sie sie gegebenenfalls. Keine beschädigten oder undichten Schläuche und Verbindungsstücke verwenden! Luftdruck einstellen Hinweis: Einige Druckluftwerkzeuge verfügen über einen eingebauten Druckminderer, über den die Drehzahl bzw. das Drehmoment gesteuert wird. Geräte, die diese Funktion nicht haben, können über den Druckminderer in der Luftversorgung gesteuert werden. DRUCK ERHÖHEN: Ziehen Sie den Druckregler (3) nach oben, um ihn zu entriegeln. Drehen Sie ihn anschließend im Uhrzeigersinn. Drücken Sie den Druckregler nach unten, um ihn in der neuen Einstellung zu verriegeln. ANSCHLUSSSTÜCK FÜRDRUCKLUFTGERÄTFÜHRUNGSSCHLAUCHNIPPELSCHNELLKUPPLUNGSADAPTERWASSERABSCHEIDUNGNEBELÖLERNIPPELDRUCKLUFTREGLERTÄGLICH ABLASSEN!DRUCKLUFTZUFUHRDRUCKLUFTSCHLAUCH DRUCK VERRINGERN: Ziehen Sie den Druckregler (3) nach oben, um ihn zu entriegeln. Drehen Sie ihn anschließend im Gegenuhrzeigersinn. Drücken Sie den Druckregler nach unten, um ihn in der neuen Einstellung zu verriegeln. WARNUNG! Bei Anwendungen, die eine äußerst präzise Einstellung des Luftdrucks erforderlich machen, sollte der Ausgangsdruck zusätzlich mit einem kalibrierten Druckmesser überprüft werden. Kondensatbehälter entleeren WARNUNG! Reinigung und Entleerung dürfen nur erfolgen, wenn der Kompressor ausgeschaltet und das Druckluftsystem drucklos gemacht worden ist.

• Im Kondensatbehälter (6) sammeln sich Feuchtigkeit und Schmutz, welche zur Korrosion dieser Wartungseinheit und Ihrer Geräte führen, sofern sie nicht entfernt werden.

• Lassen Sie täglich (bei Bedarf noch häufiger) alle Flüssigkeit aus dem Kondensatbehälter ab, indem Sie das Ablassventil (7) nach unten ziehen, bis alle Flüssigkeit ausgetreten ist. Wartung WARNUNG! Schalten Sie stets den Kompressor aus und machen Sie das Druckluftsystem drucklos, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. WARNUNG! Der Kondensatbehälter (6) aus Polykarbonat kann durch Kontakt (sowohl innen als auch außen) mit bestimmten Lösungsmitteln und stark alkalischen Reinigungsmitteln beschädigt und unbrauchbar werden. Reinigung

• Drücken Sie die Entriegelungstaste (5) und drehen Sie den Kondensatbehälter (6) im Uhrzeigersinn oder im Gegenuhrzeigersinn, bis sich der Bajonettverbinder löst. Nehmen Sie dann den Behälter ab.

• Waschen Sie den Kondensatbehälter mit einem milden Reinigungsmittel und fusselfreien Lappen aus.

• Spülen Sie ihn anschließend mit reichlich kaltem, sauberem Wasser aus und trocknen Sie ihn gut ab.

• Um die Einheit wieder zusammenzubauen, vergewissern Sie sich zunächst, dass der Dichtungsring zwischen dem Behälter und Gehäuse der Wartungseinheit sauber und unbeschädigt ist. Lassen Sie dann den Bajonettverschluss greifen und drehen Sie den Behälter, bis die Entriegelungstaste mit einem Klickgeräusch einrastet. Entsorgung

• Druckluftwerkzeuge dürfen wie auch Elektrowerkzeuge nicht über den Hausmüll entsorgt werden.

• Druckluftwerkzeuge können Spuren von Maschinenöl und anderen Schmierstoffen enthalten und müssen dementsprechend der Wiederverwertung zugeführt werden.

• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Druckluftwerkzeugen beraten. 427596_Z1MANPRO2.indd 14 07/01/2014 16:10www.silverlinetools.com

Druckluft-Wartungseinheit mit Filter427596 Garantiebedingungen Silverline-Tools-Garantie Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren. Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg. Registrierung Ihres Kaufs Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“’ und geben Sie Folgendes ein:

• Ihre persönlichen Angaben

• Produktdetails und Kaufinformationen Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf. Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist. BITTE BEWAHREN SIE DEN KAUFBELEG AUF! Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet. Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an: Silverline Tools Service Centre PO Box 2988 Yeovil BA21 1WU, Großbritannien Der Garantieanspruch muss während der Garantiezeit gestellt werden. Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können. Sie müssen genaue Angaben über den zu behebenden Defekt machen. Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt. Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden. Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt. Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums. Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben. Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über. Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese. Durch die Garantie abgedeckt ist: Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt. Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen. Verwendung des Artikels innerhalb der EU. Durch die Garantie nicht abgedeckt ist: Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind: Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw. Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen. Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind. Verwendung des Artikels für andere als normale Haushaltszwecke. Jegliche Veränderungen oder Modifikationen des Artikels. Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind. Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen). Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden. Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen. EU-Konformitätserklärung Name des Unterzeichners: Mr. Darrell Morris Bevollmächtigt durch: Silverline Tools Erklärt hiermit, dass das Produkt: Ident.-Nr.: 427596 Produktbeschreibung: Druckluft-Wartungseinheit mit Filter Den folgenden Richtlinien entspricht:

• Maschinenrichtlinie 2006/42/EG

• EN 12100:2010 Benannte Stelle: Shanghai Yousende Products Inspection Technology Co., Ltd, Shanghai, China Techn. Unterlagen bei: Silverline Tools Datum: 07.01.2014 Unterzeichnet von: Geschäftsführender Direktor Name und Anschrift des Herstellers oder seines niedergelassenen Bevollmächtigten: Powerbox International Ltd, Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ, Großbritannien 427596_Z1MANPRO2.indd 15 07/01/2014 16:1016 ESP Instrucciones de seguridad
