GEBRUIKSAANWIJZING 427596 SILVERLINE

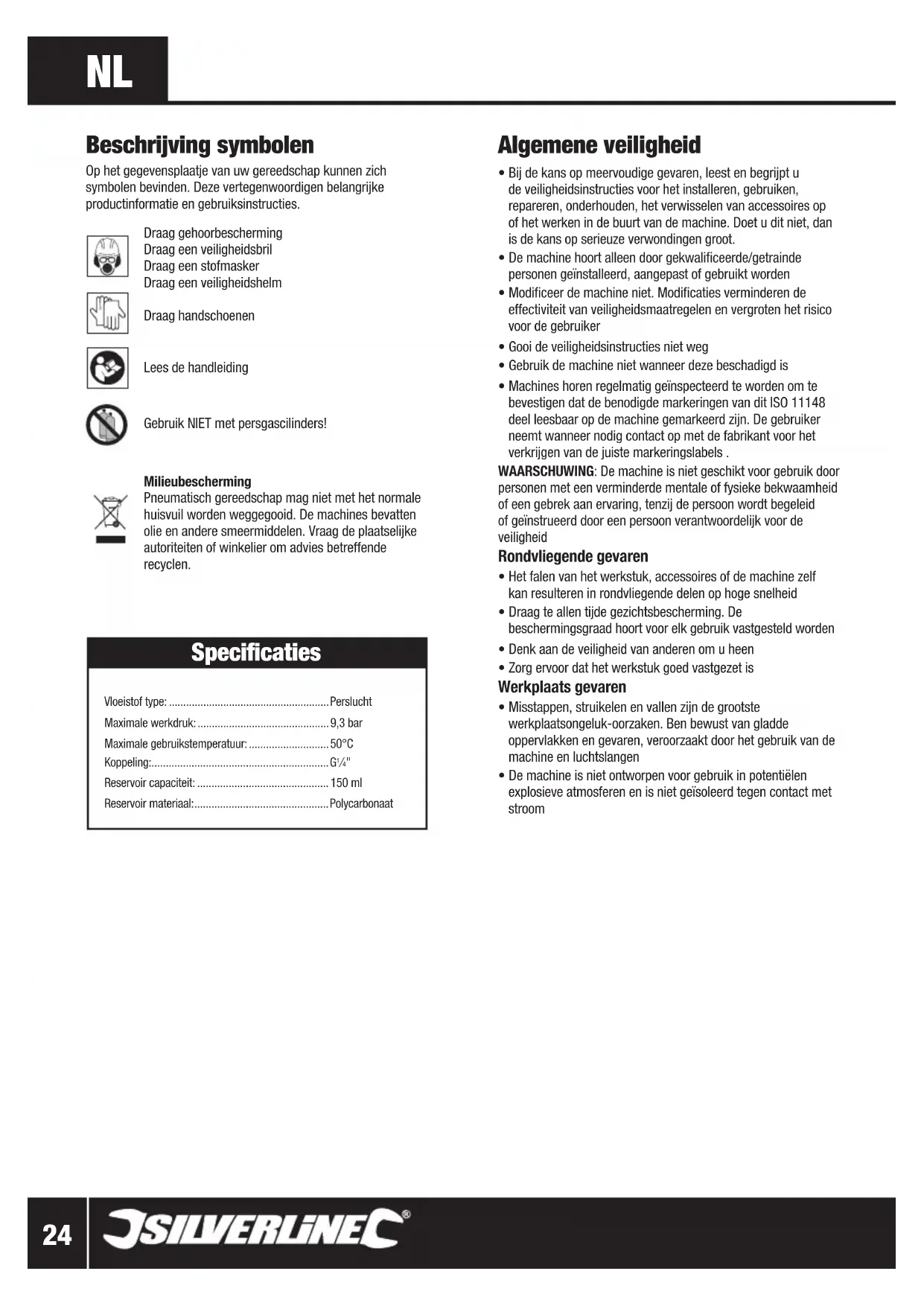

• Bij de kans op meervoudige gevaren, leest en begrijpt u de veiligheidsinstructies voor het installeren, gebruiken, repareren, onderhouden, het verwisselen van accessoires op of het werken in de buurt van de machine. Doet u dit niet, dan is de kans op serieuze verwondingen groot.

• De machine hoort alleen door gekwalificeerde/getrainde personen geïnstalleerd, aangepast of gebruikt worden

• Modificeer de machine niet. Modificaties verminderen de effectiviteit van veiligheidsmaatregelen en vergroten het risico voor de gebruiker

• Gooi de veiligheidsinstructies niet weg

• Gebruik de machine niet wanneer deze beschadigd is

• Machines horen regelmatig geïnspecteerd te worden om te bevestigen dat de benodigde markeringen van dit ISO 11148 deel leesbaar op de machine gemarkeerd zijn. De gebruiker neemt wanneer nodig contact op met de fabrikant voor het verkrijgen van de juiste markeringslabels . WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke bekwaamheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een persoon verantwoordelijk voor de veiligheid Rondvliegende gevaren

• Het falen van het werkstuk, accessoires of de machine zelf kan resulteren in rondvliegende delen op hoge snelheid

• Draag te allen tijde gezichtsbescherming. De beschermingsgraad hoort voor elk gebruik vastgesteld worden

• Denk aan de veiligheid van anderen om u heen

• Zorg ervoor dat het werkstuk goed vastgezet is Werkplaats gevaren

• Misstappen, struikelen en vallen zijn de grootste werkplaatsongeluk-oorzaken. Ben bewust van gladde oppervlakken en gevaren, veroorzaakt door het gebruik van de machine en luchtslangen

• De machine is niet ontworpen voor gebruik in potentiëlen explosieve atmosferen en is niet geïsoleerd tegen contact met stroom Beschrijving symbolen Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies. Draag gehoorbescherming Draag een veiligheidsbril Draag een stofmasker Draag een veiligheidshelm Draag handschoenen Lees de handleiding Gebruik NIET met persgascilinders! Milieubescherming Pneumatisch gereedschap mag niet met het normale huisvuil worden weggegooid. De machines bevatten olie en andere smeermiddelen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Perslucht regelaar Veiligheid pneumatisch gereedschap Lucht onder druk kan ernstige verwondingen veroorzaken:

• Schakel de luchttoevoer uit, voer luchtdruk in slangen af en ontkoppel het gereedschap van de luchttoevoer wanneer deze niet in gebruik is, voordat accessoires verwisseld worden en reparaties uitgevoerd worden

• Richt de lucht nooit op uzelf of anderen

• Zwepende slangen zijn erg gevaarlijk. Check altijd op beschadigde en losse slangen en aansluitingen

• Bij het gebruik van klauwkoppelingen horen vergrendelpinnen en veiligheidskabel gebruikt te worden om slangaansluiting fouten te voorkomen

• Overschrijdt de maximale luchtdruk, weergegeven op het gereedschap, niet

• Houdt pneumatisch gereedschap nooit bij de luchtslang vast

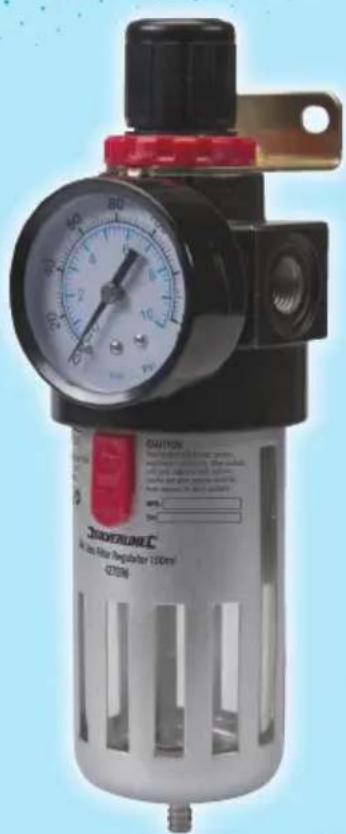

1 Bevestigingsbeugel ring 2 Bevestigingsbeugel 3 Drukregelaar 4 Drukmeter 5 Cilinder ontgrendelknop 6 Condensatiecilinder 7 Aftapventiel Productbeschrijving Intentioneel gebruik

• Perslucht regelaar, voor een permanente installatie in luchtdruk leidingen. Verwijdert vreemde deeltjes uit de lucht en stelt de luchtdruk nauwkeurig met behulp van de integrale drukmeter WAARSCHUWING: De regelaar produceert geen perslucht van inhaleer kwaliteit WAARSCHUWING: Sommige waterdampen gaan door de eenheid heen en condenseren in vloeistof waar de luchttemperatuur zakt. Installeer een luchtdroger wanneer de damp een zichtbaar effect heeft op de eenheid Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt

• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt Voor gebruik Installatie Let op: Plaats de eenheid niet op plekken waar deze constant wordt blootgesteld aan direct zonlicht

1. Monteer de bevestigingsbeugel (2) op een muur,

machinebehuizing of een ander oppervlak met behulp van 2 geschikte schroeven (bevestigingsmiddelen niet inbegrepen). Het aftapventiel (7) hoort aan de onderzijde van de eenheid te vallen

2. Bevestig de beugel en de beugelring (1) als afgebeeld in

de productbeschrijving afbeelding hierboven. Draai de ring rechtsom vast

3. Breng wat PTFE-tape op het schroefdraad van de drukmeter

(4) aan voor het verkrijgen van een luchtdichte verbinding Let op: Breng de tape strak, rechtsom aan zodat deze niet los wordt gedraaid bij het bevestigen van de drukmeter

4. Draai de drukmeter rechtsom in het gat van de regulator

vast, als afgebeeld in de productbeschrijving afbeelding Let op: Draai de meter voorzichtig, in de juiste positie vast, zodat het schroefdraad niet beschadigd wordt 427596_Z1MANPRO2.indd 25 07/01/2014 16:10Aansluiting van de luchttoevoer WAARSCHUWING: Zorg ervoor dat het luchtsysteem volledig afgetapt en uitgeschakeld is, voordat de eenheid aangesloten wordt WAARSCHUWING: De eenheid mag niet aangesloten worden op een compressor die gebruik maakt van koolwaterstofbehoudende smeermiddelen. Deze chemicaliën beschadigen de condensatiecilinder (6) BELANGRIJK: De pijlen op de in- en uitvoerpoorten geven de richting van de luchtstroom aan. DE LUCHTSTROOM LOOPT VAN

DE COMPRESSOR NAAR DE EENHEID

WAARSCHUWING: Bij het gebruik van gemotoriseerde machines is het gebruik van een smeervoorziening verplicht

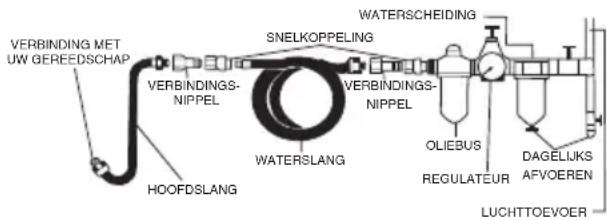

• Sluit de regulator voor de smeervoorziening op de compressor aan (Zie onderstaand diagram) Let op: Voor verf applicaties als verfpistolen laat u de smeervoorziening weg

• Laat de luchtdruk niet boven het maximum reiken (zie specificatie details)

• Zorg dat het water dagelijks uit de luchttoevoer wordt afgevoerd

• Zorg ervoor dat u de juiste onderdelen (slangen, bevestigingsonderdelen, etc.) heeft voor het gebruik van de benodigde luchtdruk Gebruiksinstructies WAARSCHUWING: De condensatiecilinder (6) bestaat uit polycarbonaat en mag niet blootgesteld worden aan temperaturen boven de 50°C Voor elk gebruik

• Inspecteer de eenheid en de slangen op beschadiging en slijtage en vervang wanneer nodig. Beschadigde slangen en koppelingen mogen niet gebruikt worden Het verstellen van de luchtdruk Let op: Sommige machines zijn voorzien van ingebouwde regulatoren, welke gebruikt worden voor het regelen van de snelheid/koppelprestatie. Wanneer de machine niet is voorzien van een ingebouwde regulator kan de prestatie versteld worden door het aanpassen van de luchtdruk op de luchttoevoer

• VERHOOG de luchtdruk door de drukregelaar (3) omhoog te trekken en zo te ontgrendelen en naar rechts te draaien. Druk de drukregelaar omlaag om hem te weer vergrendelen

• VERLAAG de druk door de drukregelaar te ontgrendelen en naar links te draaien. Druk de drukregelaar omlaag om hem te weer vergrendelen WAARSCHUWING: Wanneer een zeer nauwkeurige druk vereist is, maakt u gebruik van een drukmeter

OLIEBUSVERBINDINGS-NIPPELREGULATEURLUCHTTOEVOERWATERSLANGDAGELIJKSAFVOEREN Het aftappen van de condensatiecilinder WAARSCHUWING: De eenheid mag enkel schoongemaakt en afgetapt worden wanneer deze is uitgeschakeld en wanneer het luchtsysteem vrij is van perslucht

• Vocht en vuil zullen zich in de condensor ophopen en ernstige corrosie in de eenheid en uw machines veroorzaken indien u het niet verwijderd

• Tap de condensatiecilinder (6) dagelijks af door het ventiel (7) omlaag te trekken tot alle vloeistof verdwenen is Onderhoud WAARSCHUWING: Schakel de compressor uit en verwijder de druk uit de luchttoevoer voordat u de machine schoonmaakt of enig onderhoud uitvoert WAARSCHUWING: De polycarbonaat cilinder (6) raakt mogelijk beschadigd wanneer deze in aanraking komt met bepaalde oplosmiddelen of sterke schoonmaakmiddelen Schoonmaak

• Druk de cilinder ontgrendelknop (5) in en draai de condensatiecilinder (6) links- of rechtsom tot de bajonetkoppeling ontgrendelt en u de cilinder kunt uitnemen

• Maak de cilinder met een licht schoonmaakmiddel en een vezelvrije doek schoon

• Spoel de cilinder met koud water schoon en droog de cilinder grondig

• Voordat u de eenheid weer in elkaar zet, controleert u of de O-ring schoon en onbeschadigd is. Koppel de bajonetkoppeling en draai de cilinder tot de ontgrendelknop in de vergrendelpositie klikt Verwijdering

• Pneumatische machines mogen niet met uw huishoudelijk afval worden weggegooid

• Pneumatische machine bevatten mogelijk sporen van olie en andere smeermiddelen

• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van pneumatisch gereedschap 427596_Z1MANPRO2.indd 26 07/01/2014 16:10www.silverlinetools.com

Perslucht regelaar427596 Voorwaarden Silverline Tools Garantie Dit Silverline product komt met 3 jaar garantie. Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs. Het gekochte product registreren Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

• Uw persoonlijke gegevens

• De gegevens van het product en de aankoop U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product. De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE

PLAATS Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug. Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar: Silverline Tools Service Centre PO Box 2988 Yeovil BA21 1WU, GB Alle claims moeten binnen de garantieperiode worden ingediend. U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt. U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden. Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product. De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen. Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst. De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd. Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking. De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools. De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op. Wat is gedekt: De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode. Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging. Gebruik van dit product in de EU. Wat niet is gedekt: Silverline Tools geeft geen garantie op reparaties als gevolg van: Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz. De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten. Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product. Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik. Alle soorten wijzigingen en modificaties van het product. Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools. Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools). Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten. Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt. EG-verklaring van overeenstemming De ondergetekende: Mr. Darrell Morris Gemachtigd door: Silverline Tools Verklaart dat Identificatienummer: 427596 Beschrijving: Perslucht regelaar Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG
