Type de produit	Hotte décorative
Marque	Blaupunkt
Modèle	5DS69770
Alimentation	220-240 V / 50-60 Hz
Classe d'isolation	Classe I (mise à la terre obligatoire)
Nombre de vitesses	3 vitesses + Intensive
Fonctions spéciales	Extinction automatique retardée (Delay 30 min), mode 24h (fonctionnement intermittent), éclairage réglable
Type de commande	Panneau tactile (glissière + touches)
Éclairage	LED, deux intensités (max et moyenne)
Filtre à graisses	Métallique, lavable au lave-vaisselle (tous les 2 mois)
Filtre à charbon	Non lavable, à remplacer tous les 4 mois (selon utilisation)
Alarme de maintenance	Oui, rappel de nettoyage/remplacement des filtres
Distance minimale au plan de cuisson	650 mm (ou selon indication du fabricant de la cuisinière)
Diamètre du conduit d'évacuation	120 mm minimum
Utilisation	Intérieur domestique uniquement
Poids	Non communiqué

FOIRE AUX QUESTIONS - 5DS69770 BLAUPUNKT

Quelle est la hauteur d'installation minimale de la hotte ?

La distance de sécurité minimale entre le plan de cuisson et la hotte est de 650 mm. Si les instructions de votre cuisinière à gaz spécifient une distance supérieure, respectez cette dernière.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques doivent être nettoyés tous les 2 mois. Ils peuvent être lavés au lave-vaisselle ou à la main avec un détergent neutre.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif ne se nettoie pas et doit être remplacé environ tous les 4 mois, ou plus souvent en cas d'utilisation intensive. L'alarme de la hotte vous rappellera le remplacement.

Comment réinitialiser l'alarme des filtres ?

Lorsque le moteur et l'éclairage sont éteints, appuyez sur la touche E pendant environ 1 seconde. L'affichage indique 'F' trois fois pour confirmer la réinitialisation.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la prise est branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que la touche A a été enfoncée pendant 1 seconde pour allumer la hotte. Si le problème persiste, contactez le service après-vente.

Comment utiliser le mode 'Delay' ?

Appuyez brièvement sur la touche C pour activer l'extinction automatique retardée. Le moteur et l'éclairage s'éteindront automatiquement après 30 minutes. Ce mode n'est pas disponible en mode Intensive ou 24h.

Comment activer le mode 24h ?

Appuyez brièvement sur la touche D pour activer le mode 24h. Le moteur fonctionne à la 1ère vitesse pendant 10 minutes toutes les heures. Ce mode n'est pas compatible avec les modes Intensive ou Delay.

Puis-je installer la hotte au-dessus d'une cuisinière à gaz ?

Oui, mais respectez impérativement une distance minimale de 650 mm ou plus si spécifiée par le fabricant de la cuisinière. De plus, la pièce doit être bien ventilée pour éviter le refoulement des gaz.

Comment remplacer l'éclairage LED ?

Le remplacement des LED doit être effectué par un technicien qualifié. Contactez le service après-vente pour obtenir des pièces d'origine et la procédure.

Que signifie l'affichage 'F1' ou 'F2' ?

'F1' indique que le filtre à graisses doit être nettoyé (après 100 heures de fonctionnement). 'F2' indique que le filtre à charbon doit être remplacé (après 200 heures). Les alarmes peuvent être réinitialisées comme décrit dans la notice.

MODE D'EMPLOI 5DS69770 BLAUPUNKT

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).

- Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. - Assurez-vous que la tension du secteur correspond à celle

indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.

• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d’empêcher le retour du flux des gaz d’évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l’électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d’éviter que les fumées soient réaspirées dans la pièce.

où se trouve la hotte.

• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

AVERTISSEMENT : Avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.

AVERTISSEMENT : toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.

- Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).

- Ne flambez pas des mets sous la hotte : sous risque de développer

un incendie.

- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.

- Surveillez les enfants. S'assurez qu'ils ne jouent pas avec l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le délai indiqué (DANGER d'incendie). Voir le paragraphe Nettoyage et Entretien.
• Veillez à ce que la pièce bénéfici[e] d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).
• Le symbole ✉ marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

2. Utilisation

- Cette hotte aspirante a été conçue

exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.

• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue. Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

3. Nettoyage et entretien

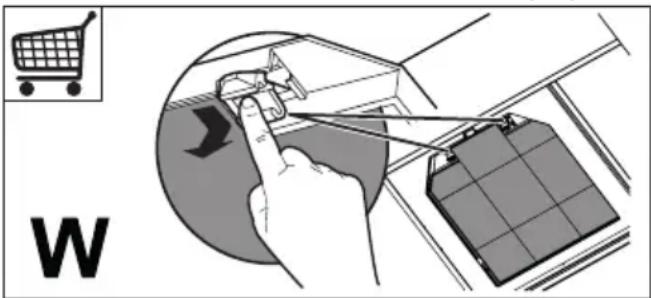

- Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 (W).

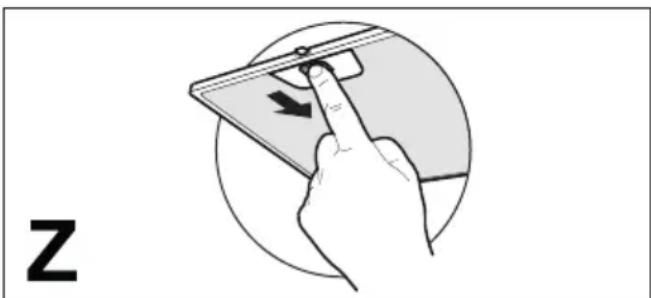

- Nettoyer les filtres à graisse tous les 2 . Ces filtres peuvent être lavés au lave-vaisselle (Z).

- Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

4. Commandes

Touche	Fonction Afficheur/Led
A	Appuyer sur la touche pendant environ 1 seconde pour brancher/ débrancher la hotte à la 1^ère vitesse.	L'afficheur indique 1.
B	Appuyer sur le symbole “-” et faire glisser le doigt vers le symbole “+”: premier glissement = vitesse 1 deuxième glissement = vitesse 2 troisième glissement = vitesse 3 quatrième glissement = vitesseIntensive.La vitesse Intensive est temporisée à 6 minutes. À la fin de ce délai, le système retourne à la vitesse précédemment paramétrée.Suivre la marche inverse pour diminuer la vitesse (du symbole “+” au symbole “-”).	L'afficheur indique la vitesse sélectionnée.Si la vitesseIntensivea été sélectionnée, l'afficheur montre une animation.
C	Appuy bref : active/désactive leDelay, l'extinction automatique retardée de 30 minutes du moteur et du système d'éclairage. Ce mode n'est pas activable le mode Intensive ou 24h est actif.Pour désactiver la fonction, appuyer sur la même touche ou appuyer pendant environ 1 seconde sur la toucheApour couper le moteur.	La ledAdemeure fixe et la ledCs'éclaire. L'afficheur montre une animation.si
D	Appuy bref : active/désactive le mode24h.Ce mode active le moteur à la 1ère vitesse pendant 10 minutes chaque heure. Ce mode n'est pas activable si le mode Intensive ou le mode Delay est actif.Pour désactiver la fonction, appuyer sur la même touche ou appuyer pendant environ 1 seconde sur la toucheApour couper le moteur.	Fonction activée : l'afficheur montre une animation et la ledDclignote toutes les demi-secondes.
E	Appuy bref : allume et éteint l'éclairage à l'intensité maximale.	La ledEest allumée.
	Appuyer sur la touche pendant environ 1 seconde, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), avec l'alarme filtres en cours, le reset de l'alarme est effectué.	À l'afficheur s'inscritF3 fois, indiquant que le reset des filtres a été effectué.Filtres à graisse métalliques: l'alarme entre en fonction après 100 heures de fonctionnement effectif de la hotte.Lorsque le moteur est éteint : à l'afficheur s'inscriventF+ 1 plusieurs fois en alternance.Filtres à charbon actif: l'alarme entre en fonction après 200 heures de fonctionnement effectif de la hotte.Lorsque le moteur est éteint : à l'afficheur s'inscriventF+ 2 plusieurs fois en alternance.Si les deux alarmes sont actives, à l'afficheur s'inscriventF+ 1et F+ 2plusieurs fois en alternance.
F	Pression brève : allume et éteint l'éclairage à moyenne intensité.	La ledFest allumée.
	Appuyer sur la touche pendant environ 1 seconde, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), pour valider/invalider l'alarme des filtres à charbon.	Alarme filtres validée : l'afficheur indiqueF+ 2Alarme filtres invalidée : l'afficheur indiqueF+ 0
G	Lorsque le moteur est éteint : appuy bref, active/ désactive le blocage du clavier pour le nettoyage de la hotte.	La ledGreste fixe alors que les autres leds clignotent.

5. Éclairage

- Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).
