Produkttyp	Dekorativ fläkt
Märke	Blaupunkt
Modell	5DS69770
Strömförsörjning	220-240 V / 50-60 Hz
Isolationsklass	Klass I (jordning obligatorisk)
Antal hastigheter	3 hastigheter + Intensiv
Specialfunktioner	Fördröjd automatisk avstängning (Delay 30 min), 24h-läge (intermittent drift), justerbar belysning
Kontrolltyp	Tryckpanel (reglage + knappar)
Belysning	LED, två intensiteter (max och medel)
Fettfilter	Metall, diskmaskinsäkert (varannan månad)
Kolfilter	Ej tvättbart, byt var 4:e månad (beroende på användning)
Underhållsalarm	Ja, påminnelse om rengöring/byte av filter
Minsta avstånd till spis	650 mm (eller enligt spistillverkarens anvisningar)
Diameter på avluftningskanal	120 mm minst
Användning	Endast inomhus för hushållsbruk
Vikt	Ej angiven

Vanliga frågor - 5DS69770 BLAUPUNKT

Vad är minimal installationshöjd för fläkten?

Minsta säkerhetsavstånd mellan spis och fläkt är 650 mm. Om din gasspis bruksanvisning anger ett längre avstånd, följ det.

Hur rengör man fettfiltren?

Metallfettfiltren ska rengöras varannan månad. De kan diskas i diskmaskin eller för hand med neutralt rengöringsmedel.

När ska kolfiltret bytas?

Aktivt kolfilter går inte att rengöra och bör bytas ungefär var 4:e månad, eller oftare vid intensiv användning. Fläktens alarm påminner dig om byte.

Hur återställer man filterlarmet?

När motorn och belysningen är avstängda, tryck på knappen E i cirka 1 sekund. Displayen visar 'F' tre gånger för att bekräfta återställning.

Vad gör jag om fläkten inte startar?

Kontrollera först att kontakten är inkopplad och att proppen inte har gått. Se även till att knappen A har tryckts i 1 sekund för att starta fläkten. Om problemet kvarstår, kontakta kundtjänst.

Hur använder man läget 'Delay'?

Tryck kort på knappen C för att aktivera fördröjd automatisk avstängning. Motorn och belysningen stängs automatiskt av efter 30 minuter. Detta läge är inte tillgängligt i Intensiv- eller 24h-läge.

Hur aktiverar man 24h-läget?

Tryck kort på knappen D för att aktivera 24h-läget. Motorn går på hastighet 1 i 10 minuter varje timme. Detta läge är inte kompatibelt med Intensiv- eller Delay-läge.

Kan jag installera fläkten ovanför en gasspis?

Ja, men följ noga minsta avstånd på 650 mm eller mer om angivet av spistillverkaren. Dessutom måste rummet vara väl ventilerat för att undvika gasåterflöde.

Hur byter man LED-belysningen?

Byte av LED måste utföras av en behörig tekniker. Kontakta kundtjänst för originaldelar och instruktioner.

Vad betyder display 'F1' eller 'F2'?

'F1' indikerar att fettfiltret ska rengöras (efter 100 drifttimmar). 'F2' indikerar att kolfiltret ska bytas (efter 200 timmar). Larmen kan återställas enligt beskrivning i manualen.

BRUKSANVISNING 5DS69770 BLAUPUNKT

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säker-

ställ att bostadens elsystem har en lämplig jordanslutning.

• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan därmatos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spi-sar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, fårlokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra brän-sledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.
• Följ noggrant föreskrifterna från de lokala myndigheterna

när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparatero.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring. - Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta

lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast berör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

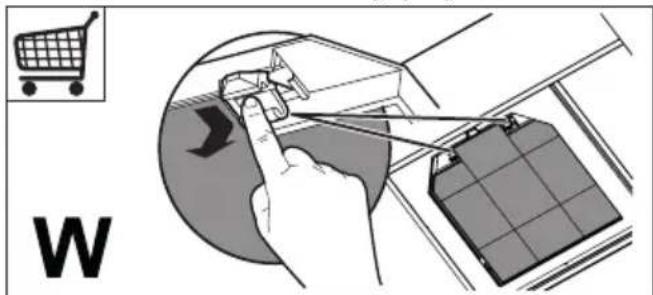

- Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e månad eller oftare vid intensiv användning (W).

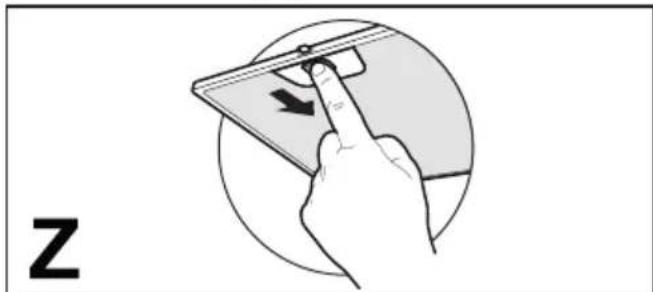

- Fettfiltren ska rengöras varannan månad eller oftare vid intensiv användning. De kan diskas i diskmaskin (Z).

- Rengör köksfläkten med en fuktig trasa och ett neutralt flytande rengöringsmedel.

4. KOMMANDON

Knapp	Funktion Display/Lysdiod
A Tryck på knappen i ca 1 sekund för att slå på/stänga av köksfläkten på den första hastigheten.		Displayen visar 1.
B Tryck på symbolen “-” och dra fingret mot symbolen "+":första fingerdragningen = första hastigheten andra fingerdragningen = andra hastigheten tredje fingerdragningen = tredje hastigheten fjärde fingerdragningen = intensiv hastighet.Den intensiva hastigheten är tidsinställd på 6 minuter.När denna tid har förflutit återgår systemet till den tidigare inställda hastigheten.Upprepa momentet åt motsatt håll för att minska hastigheten (från symbolen "+" till symbolen "−").		Displayen visar den valda hastigheten.Displayen visar en animering om du väljer den intensiva hastigheten.
C	Kort tryck: Aktiverar/avaktiverar Delay, den fördröjda automatiska avstängningen av motorn och släckningen av belysningen efter 30 minuter. Denna funktion kan inte aktiveras om Intensiv eller 24h är aktiv.Funktionen avaktiveras genom att samma knapp trycks in eller genom att du trycker på knappen A i ca 1 sekund för att stänga av motorn.	Lysdioden A lyser med fast sken och lysdioden C tänds.Displayen visar en animering.
D	Kort tryck: Aktiverar/avaktiverar funktionen 24h.Denna funktion slår på motorn på den första hastigheten i 10 minuter varje timme. Denna funktion kan inte aktiveras om Intensiv eller Delay är aktiv.Funktionen avaktiveras genom att samma knapp trycks in eller genom att du trycker på knappen A i ca 1 sekund för att stänga av motorn.	Aktiverad funktion: Displayen visar en animering och lysdioden D blinkar var 0,5 sekunder.
E	Kort tryck: Tänder/släcker belysningen med max. ljusstyrka.	Lysdioden E är tänd.
	Tryck på knappen i ca 1 sekund, när alla belastningar är avstängda (motor + belysning), vid aktivt filterlarm för att återställa larmet.	Displayen visar F tre gånger för att ange att återställningen av filtren har utförts.Metallfettfilter: Larmet träder i funktion efter 100 timmar av effektivt arbete av köksfläkten.När motorn är avstängd: Displayen visar F + 1 omväxlande flera gånger.Filter med aktivt kol: Larmet träder i funktion efter 200 timmar av effektivt arbete av köksfläkten.När motorn är avstängd: Displayen visar F + 2 omväxlande flera gånger.Om båda larmen är aktiva visar displayen F + 1 och F + 2 omväxlande flera gånger.
F	Kort tryck: Tänder/släcker belysningen med halv ljusstyrka.	Lysdioden F är tänd.
	Tryck på knappen i cirka 1 sekund, när alla belastningar är avstängda (motor + belysning), för att aktivera/avaktivera larmet för kolfilter.	Aktiverat filterlarm: Displayen visar F + 2 Avaktiverat filterlarm: Displayen visar F + 0
G När	Motorn är avstängd: Kort tryck aktiverar/avaktiverar låsningen av knappsatsen för rengöringen av köksfläkten.	Lysdioden G lyser med fast sken medan övriga lysdioder blinkar.

5. BELYSNING

- För byte kontakta servicecenter ("För inköpet vänd dig till ett servicecentra").
