5DS69770 - Dunstabzugshaube BLAUPUNKT - Kostenlose Bedienungsanleitung

Produkttyp	Dekorative Dunstabzugshaube
Marke	Blaupunkt
Modell	5DS69770
Stromversorgung	220-240 V / 50-60 Hz
Isolationsklasse	Klasse I (Erdung erforderlich)
Anzahl der Geschwindigkeitsstufen	3 Stufen + Intensivstufe
Sonderfunktionen	Automatische Abschaltverzögerung (Delay 30 Min.), 24h-Modus (intermittierender Betrieb), einstellbare Beleuchtung
Bedienungsart	Touchpanel (Schieberegler + Tasten)
Beleuchtung	LED, zwei Helligkeitsstufen (max und mittel)
Fettfilter	Metall, spülmaschinenfest (alle 2 Monate)
Aktivkohlefilter	Nicht waschbar, alle 4 Monate austauschen (je nach Nutzung)
Wartungssignal	Ja, Erinnerung zur Reinigung/Filterwechsel
Mindestabstand zur Kochfläche	650 mm (oder gemäß Herstellerangabe des Kochfelds)
Durchmesser des Abluftrohrs	Mindestens 120 mm
Verwendung	Nur für den Hausgebrauch
Gewicht	Nicht angegeben

Häufig gestellte Fragen - 5DS69770 BLAUPUNKT

Wie hoch ist der Mindestinstallationsabstand der Dunstabzugshaube?

Der Sicherheitsabstand zwischen Kochfeld und Haube beträgt mindestens 650 mm. Falls die Anleitung Ihres Gaskochfelds einen größeren Abstand vorschreibt, beachten Sie diesen.

Wie reinigt man die Fettfilter?

Die Metallfettfilter müssen alle 2 Monate gereinigt werden. Sie können in der Spülmaschine oder von Hand mit mildem Reinigungsmittel gewaschen werden.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter kann nicht gereinigt werden und sollte etwa alle 4 Monate ausgetauscht werden, bei intensiver Nutzung häufiger. Die Filteranzeige der Haube erinnert an den Austausch.

Wie setzt man die Filteranzeige zurück?

Wenn Motor und Beleuchtung ausgeschaltet sind, drücken Sie die Taste E etwa 1 Sekunde lang. Das Display zeigt dreimal 'F' an, um das Zurücksetzen zu bestätigen.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zunächst, ob der Stecker eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Stellen Sie außerdem sicher, dass die Taste A 1 Sekunde lang gedrückt wurde, um die Haube einzuschalten. Falls das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie verwende ich den 'Delay'-Modus?

Drücken Sie kurz die Taste C, um die automatische Abschaltverzögerung zu aktivieren. Motor und Beleuchtung schalten sich nach 30 Minuten automatisch aus. Dieser Modus ist nicht im Intensiv- oder 24h-Modus verfügbar.

Wie aktiviere ich den 24h-Modus?

Drücken Sie kurz die Taste D, um den 24h-Modus zu aktivieren. Der Motor läuft jede Stunde 10 Minuten auf Stufe 1. Dieser Modus ist nicht mit dem Intensiv- oder Delay-Modus kompatibel.

Kann ich die Dunstabzugshaube über einem Gasherd installieren?

Ja, aber achten Sie unbedingt auf einen Mindestabstand von 650 mm oder mehr, falls vom Hersteller des Kochfelds angegeben. Zudem muss der Raum gut belüftet sein, um einen Rückstau von Gasen zu vermeiden.

Wie tauscht man die LED-Beleuchtung aus?

Der Austausch der LEDs muss von einem qualifizierten Techniker durchgeführt werden. Kontaktieren Sie den Kundendienst für Originalersatzteile und die Vorgehensweise.

Was bedeuten die Anzeigen 'F1' oder 'F2'?

'F1' zeigt an, dass der Fettfilter gereinigt werden muss (nach 100 Betriebsstunden). 'F2' zeigt an, dass der Aktivkohlefilter ausgetauscht werden muss (nach 200 Stunden). Die Anzeigen können wie in der Anleitung beschrieben zurückgesetzt werden.

BEDIENUNGSANLEITUNG 5DS69770 BLAUPUNKT

5DS69770

Enjoy it.

Dunstabzugshaube

Extractor hood

Hotte

Afzuigkap

Cappa aspirante

Fläkt

Campana extractor

Emhætte

Kjøkkenvifte

DE 3
EN 8
FR 13
NL 18
IT 23
SV 27
ES 32
DA 37
NO 41

DE 1. SICHERHEITSINFORMATIONEN

Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmerkmale des Gerätes kennt.

⚠️ Die Kabel müssen von einem zuständigen Fachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch eine fehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung

entspricht. Das Typenschild ist im Inneren der Haube angebracht.

• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
• Für Geräte der Klasse I sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist.
  • Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nichtwiederangesaugt werden.
  • Die Luft darf nicht durch einen Kanal abgelassen werden, der

als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden.

• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine den einschlägigen Vorschriften entsprechende zugängliche Steck-dose stecken.
• Was die technischen und sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Haube installiert wird, die Schutzfolien abziehen.

- Nurfür die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

WARNUNG: Diemangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.

• Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
• Auf keinen Fall unter der Haube flambieren: Dabei könnte ein Brand entstehen.
• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen,

physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät spielen. Vom Benutzer auszuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführt werden, sofern sie nicht dabei beaufsichtigt werden.

• Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät spielen.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß werden.

• Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

- Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).

Das Symbol des durchge- strichenen Mülleimers besagt, dass dieses Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf. Dieses muss vom Endnutzer einer getrennten Sammlung zugeführt werden. Zur Rückgabe stehen hierfür kostenfreie Sammelstellen für Elektroaltgeräte sowie ggf. weitere Annahmestellen für die Wiederverwendung zur Verfügung. Die Adressen können Sie von Ihrer Stadt- bzw. Kommunalverwaltung erhalten.

- Ebenso sind Vertreiber mit einer Verkaufsfläche von mindesten 400 Quadratmetern für Elektro- und Elektronikgeräte sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, dazu verpflichtet unentgeltlich alte Elektro- und Elektronikgeräte zurückzunehmen. Diese müssen bei der Abgabe eines

neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen sowie ohne Kauf eines Elektro- oder Elektronikgerätes auf Verlangen des Endnutzers bis zu drei Altgeräte pro Geräteart, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln gelten als Verkaufsflächen des Vertreibers alle Lager- und Versandflächen.

- Sofern das alte Elektro- bzw. Elektronikgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben.

- Ebenso sind dem Gerät vor der Entsorgung sämtliche Batterien, Akkus oder Leuchtmittel zu entnehmen, soweit dies ohne Zerstörung des Geräts möglich ist. Die entnommenen Batterien, Akkus und Leuchtmittel sind einer separaten Sammlung zuzuführen.

2. GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
• Die Haube darf nur für die ihr zuge- dachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.

3. REINIGUNG UND WARTUNG

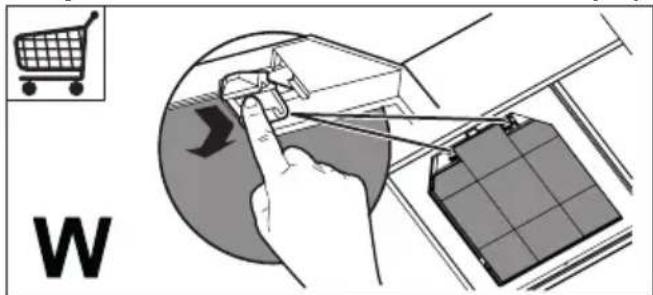

- Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs (W).

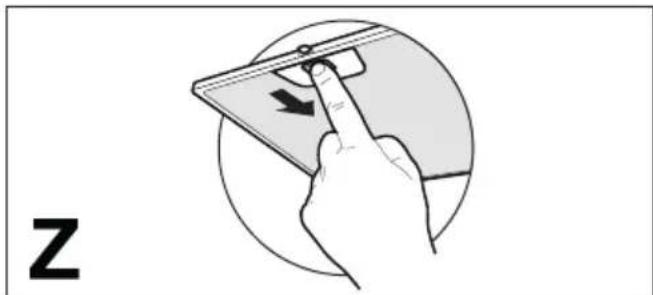

- Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden (Z).

• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

4. BEDIENELEMENTE

Taster Funktion Display/Led
A Wenn der Taster für zirka 1 Sekunde gedrückt gehalten wird, schaltet sich die Abzugshaube bei der Geschwindigkeit 1 ein/aus.		Das Display zeigt 1 an.
B	Drücken Sie auf das Symbol “-” und scrollen Sie mit dem Finger in Richtung des Symbols “+”:erster Durchlauf = Geschwindigkeit 1zweiter Durchlauf = Geschwindigkeit 2dritter Durchlauf = Geschwindigkeit 3vierter Durchlauf = Intensivgeschwindigkeit.Die Modalität Intensiv ist auf 6 Minuten begrenzt. Nach Ablauf der Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück.Wiederholen Sie den Vorgang in umgekehrter Reihenfolge, um die Geschwindigkeit zu reduzieren (vom Symbol “+“ zum Symbol “-”).	Das Display zeigt die gewählte Geschwindigkeit an.Bei Wahl der Intensivgeschwindigkeit zeigt das Display eine Animation an.
C	Kurzes Drücken: aktiviert/deaktiviert den Parameter Delay, die verzögerte automatische Abschaltung des Motors und der Beleuchtungsanlage nach 30 Minuten. Diese Modalität ist nicht aktivierbar, wenn die Intensiv-Funktion oder 24h aktiviert ist.Die Funktion wird deaktiviert durch Drücken desselben Tasters oder durch Drücken des Tasters A für 1 Sekunde, um den Motor abzustellen.	Die Led A leuchtet weiter fortlaufend, und die Led C leuchtet auf. Das Display zeigt eine Animation.
D	Kurzes Drücken: Aktiviert/deaktiviert die Modalität 24h.Diese Modalität schaltet den Motor für 10 Minuten jede Stunde bei der Geschwindigkeit 1 ein. Diese Modalität ist nicht aktivierbar, wenn die Intensiv-Funktion oder Delay aktiviert ist.Die Funktion wird deaktiviert durch Drücken desselben Tasters oder durch Drücken des Tasters A für 1 Sekunde, um den Motor abzustellen.	Funktion aktiv: Das Display zeigt eine Animation, und die Led D blinkt alle 0,5 Sekunden.
E Kurzes Drücken: Schaltet die Beleuchtungsanlage bei maximaler Lichtstärke ein und wieder aus.		Die Led E ist eingeschaltet.
		Wenn der Taster für zirka 1 Sekunde gedrückt gehalten wird, wenn alle Lasten (Motor + Licht) abgestellt sind, dann wird bei laufendem Filter-Alarm das Alarm-Reset durchgeführt.
		Das Display zeigt 3-mal F an, um anzuzeigen, dass das Filter-Reset durchgeführt worden ist.Metallfettfilter: Der Alarm wird ausgelöst nach 100 effektiven Betriebsstunden der Abzugshaube.Bei ausgeschaltetem Motor: Das Display zeigt mehrmals abwechselnd F + 1 an.Aktivkohlefilter: Der Alarm wird ausgelöst nach 200 effektiven Betriebsstunden der Abzugshaube.Bei ausgeschaltetem Motor: Das Display zeigt mehrmals abwechselnd F + 2 an.Wenn beide Alarme aktiv sind, zeigt das Display mehrmals abwechselnd F + 1 und F + 2 an.
F Kurzes Drücken: Schaltet die Beleuchtungsanlage bei mittlerer Lichtstärke ein und wieder aus.		Die Led F ist eingeschaltet.
		Wenn der Taster für zirka 1 Sekunde gedrückt gehalten wird, wenn alle Lasten (Motor + Licht) abgestellt sind, wird der Alarm des Kohlefilters aktiviert/deaktiviert.
G Bei ausgeschaltetem Motor: kurzes Drücken, aktiviert/deaktiviert die Tastatursperre zur Reinigung der Abzugshaube.		Die Led G leuchtet weiter fortlaufend, die übrigen Leds blinken.

5. BELEUCHTUNG

LED-Strahler

- Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.
