R140 - Vélo électrique BOHLT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Vélo électrique BOHLT R140 avec moteur de 250W, batterie lithium-ion de 36V 10Ah, autonomie jusqu'à 70 km.
Type de cadre	Aluminium léger et résistant, design ergonomique.
Transmission	Système de vitesses Shimano à 7 rapports.
Freins	Freins à disque avant et arrière pour une meilleure sécurité.
Pneus	Pneus tout terrain de 26 pouces, adaptés à divers types de surfaces.
Utilisation	Idéal pour les trajets quotidiens, les balades en nature et les déplacements urbains.
Maintenance	Vérification régulière de la pression des pneus, entretien du moteur et de la batterie recommandé tous les 6 mois.
Sécurité	Éclairage LED avant et arrière, réflecteurs sur les roues, casque recommandé lors de l'utilisation.
Poids	Environ 22 kg, facilitant le transport et le rangement.
Informations générales	Garantie de 2 ans sur le cadre et la batterie, assistance technique disponible.

FOIRE AUX QUESTIONS - R140 BOHLT

Comment charger la batterie du BOHLT R140 ?

Pour charger la batterie du BOHLT R140, branchez le chargeur fourni sur la prise de charge située sur le cadre du vélo. Assurez-vous que le vélo est éteint pendant la charge. La lumière LED sur le chargeur indiquera l'état de la charge.

Quelle est l'autonomie maximale du BOHLT R140 ?

L'autonomie maximale du BOHLT R140 est d'environ 60 km avec une seule charge, en fonction des conditions de conduite et du poids du cycliste.

Comment régler la hauteur de la selle ?

Pour régler la hauteur de la selle, déserrez la vis de réglage située sous la selle, ajustez la hauteur souhaitée, puis resserrez la vis pour maintenir la selle en place.

Que faire si le moteur ne s'allume pas ?

Si le moteur du BOHLT R140 ne s'allume pas, vérifiez d'abord si la batterie est correctement chargée. Assurez-vous également que le vélo est allumé et que le capteur de pédalage fonctionne correctement.

Comment entretenir le BOHLT R140 ?

Pour entretenir le BOHLT R140, nettoyez régulièrement le cadre et les composants, vérifiez la pression des pneus, lubrifiez la chaîne et effectuez des contrôles réguliers des freins et des vitesses.

Quels sont les moyens de contacter le service client ?

Pour contacter le service client, vous pouvez envoyer un email à [e-mail] ou appeler le numéro de téléphone indiqué dans le manuel d'utilisation.

Le BOHLT R140 est-il étanche ?

Le BOHLT R140 est conçu pour résister à des conditions météorologiques légères, mais il n'est pas entièrement étanche. Évitez de le laisser exposé à des pluies fortes ou à des flaques d'eau profondes.

Comment régler l'assistance électrique ?

Pour régler l'assistance électrique, utilisez le bouton de commande situé sur le guidon. Vous pouvez choisir parmi plusieurs niveaux d'assistance en fonction de vos préférences de conduite.

Le BOHLT R140 est-il conforme aux réglementations locales ?

Le BOHLT R140 est conforme aux réglementations concernant les vélos électriques dans de nombreux pays, mais il est conseillé de vérifier les spécificités locales avant de l'utiliser sur la voie publique.

MODE D'EMPLOI R140 BOHLT

Diagramme vélo et fonctions.... 2

Avant l'utilisation.... 3

Contenu du paquet.... 4

Fonctions afficheur LCD.... 5

Boutons et fonctions 5

Afficheur LCD et avertissements 6

Charge et entretien de la batterie....7

Entretien 8

Dépannage 9

Spécifications techniques 11

Information service 12

Service et garantie 12

Carte de garantie... 12

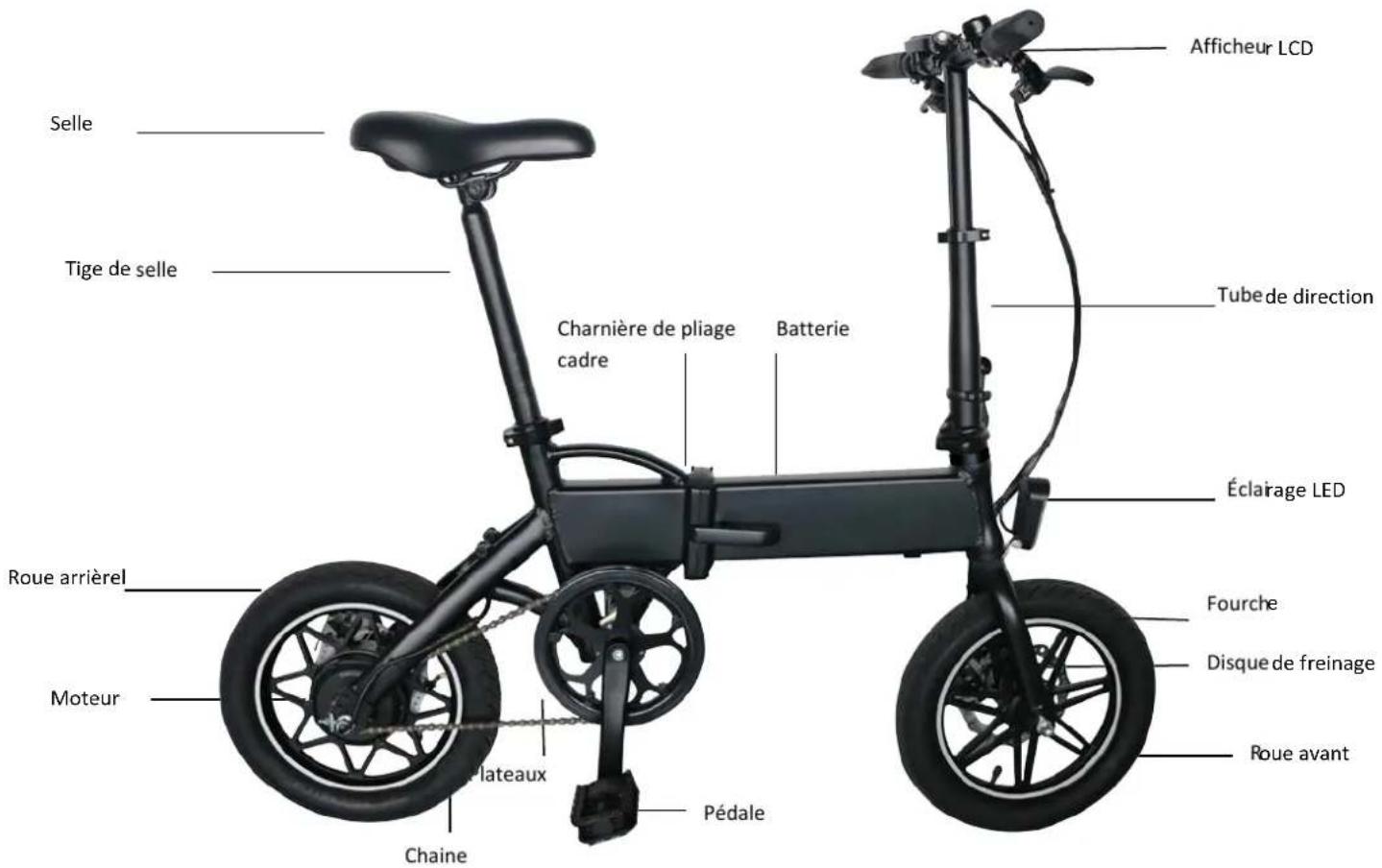

Diagramme et fonctions

L'image est seulement à titre indicatif, le produit réel peut différer légèrement de l'image causée par des modifications du fabricant.

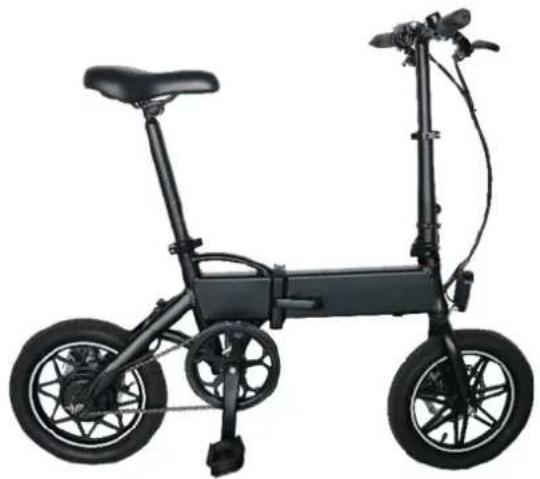

Avant l'utilisation

1. Veuillez lire ce guide d'utilisation attentivement pour vous familiariser avec le vélo électrique, ses performances, les fonctions et accessoires.
2. Contrôlez bien le vélo entier, inclusive les freins, les roues et pneus, les poignées, la charnière de pliage et les composants amovibles, pour vous assurer d'une bonne fonctionnement.
3. Contrôlez le circuit électrique pour vous assurer d'une puissance suffisante en route. Sinon, chargez la batterie.
4. Contrôlez le bon fonctionnement du système de freinage et le coupage de moteur du frein. Sinon, n'utilisez pas le vélo et contactez notre service après-vente.

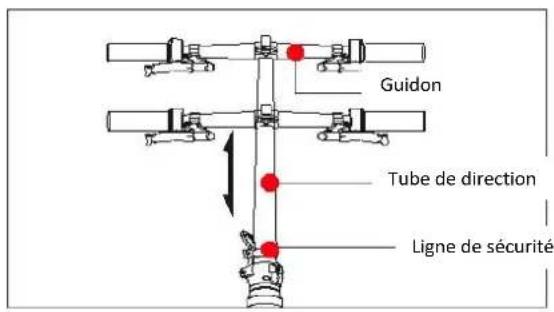

5. Vous pouvez régler l'hauteur du guidon, faites attention de ne pas dépasser la ligne de sécurité, verrouillez le guidon de selle avec le levier.

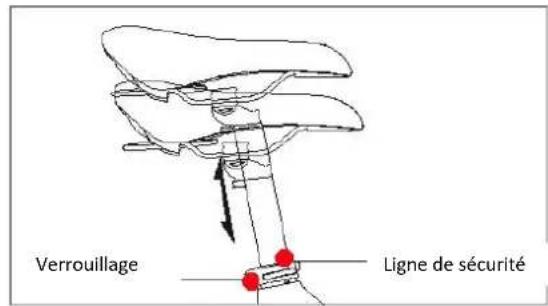

6. Vous pouvez régler aussi la hauteur de la selle, à l'aide de la tige de selle, tenez compte de ne pas dépasser la ligne de sécurité du profondeur minimum, verrouillez la tige de selle avec le levier.

Pliage du vélo électrique

1. Positionnement de la selle et pédalier : laissez glisser la selle vers le bas par le levier de verrouillage et tournez le pédalier 90° vers le gauche au contraire des aiguilles d'une montre (photo 1).
2. Positionnement des poignées : lâchez le levier du tube de direction pour plier le tube horizontale vers l'arrière et fixez-le, afin que l'afficheur soit bien protégé. Lâchez le levier pour plier le tube de direction vers le bas et positionnez le tube entre les lignes de sécurité, afin qu'il ne touche pas la terre (photo 2).
3. Plier le cadre : ouvrez le charnière de pliage, pliez la roue avant presque parallèle à la roue arrière, pour compléter le pliage (photo 3)

Image est à titre indicatif

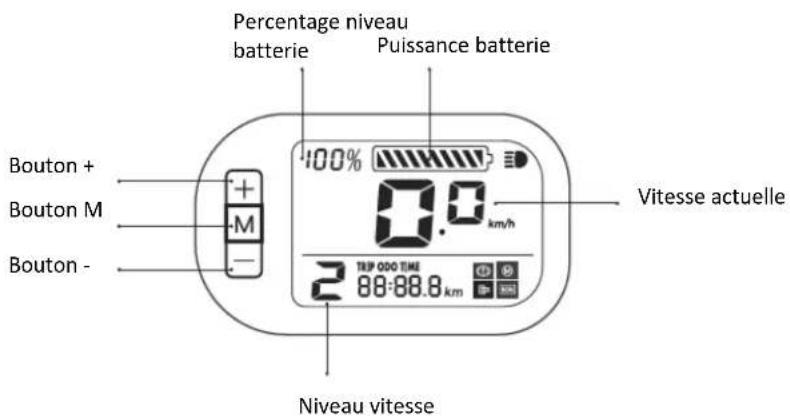

Afficheur LCD et fonctions

Boutons

Bouton M	Appui long (3 sec.): Mettre en marche/Désactiver Appui court: basculer entre les fonctions (distance de parcours/distance totale/temps de parcours
Bouton +	Appui long: Activer/Désactiver l’éclairage avant Appui court: augmenter le niveau de vitesse
Bouton -	Appui court: diminuer le niveau de vitesse

Fonctions afficheur

[NO TEXT]

ECN

TRIP ODO TIME

88:88.8

Niveau 0: Conduire sans assistance motrice

Niveau 1: vitesse basse, ± 12km/h

Niveau 2: vitesse medium, ± 18km/h

Niveau 3: vitesse haute, 25km/h

S'allume lorsque vous activez l'éclairage avant

S'allume lorsque vous utilisez les freins

S'allume avec un problème de accélérateur

S'allume avec un problème du moteur

S'allume avec un problème du contrôleur

Affiche la distance du parcours/la distance totale/le temps du parcours

Afficheur LCD

1. Mode assistance : tenez enfoncé le bouton M pour mettre en marche votre vélo, vous pouvez utiliser votre vélo avec les pédales et moteur.
2. Mode rouler électrique : après avoir enfoncé le bouton M, tourner la poignée d'accélération gauche pour rouler votre vélo électrique sans utiliser les pédales.
3. Mode pédales : rouler votre vélo, sans assistance moteur, seulement en utilisant

Avertissement de sécurité

Utilisez l'afficheur de manière sûre et responsable. N’installez pas ou ne retirez pas l'afficheur lorsque le moteur est sous tension.

1. Évitez les chocs et les obstacles extrêmes.
2. Ne modifier rien de l'afficheur, l'afficheur ne fonctionnera plus correctement. En outre, la garantie sera annulée.
3. Veuillez contacter notre service après-vente, lorsque l'afficheur ne fonctionne plus correctement.

Charge

1) Vérifiez avant le charge toujours que le courant nominale de sortie du chargeur correspond avec le voltage de la batterie. Vérifiez aussi que la puissance d'entrée du chargeur correspond avec la source d'alimentation. 2) Assurez-vous de charger la batterie toujours dans un endroit bien ventilé, branchez le chargeur au port de charge et puis branchez le chargeur à la source d'alimentation. Vérifiez que la fiche est bien connectée à la prise de courant. 3) Le témoin du chargeur devient vert, indiquant ainsi que le charge est terminé et la batterie est complètement chargée. Le charge d'une batterie complètement déchargée prendra 3-4 heures (6 heures maximum). 4) Après avoir chargé la batterie, d'abord retirer la fiche de la prise de courant, puis le chargeur du port de charge. Avertissement : Ne laissez jamais le chargeur branché à la source d'alimentation lorsqu'il ne charge pas.

Entretien batterie

Ne surchargez jamais la batterie, retirez directement le chargeur de la prise courant lorsque le témoin devient vert.

1) Ne placez jamais des objets sur la batterie ou le chargeur, cela peut provoquer le surchauffe au risque de dommages matériels ou corporels graves. Toujours utilisez le chargeur original, sinon cela annulera la garantie. 2) Lorsque la batterie devient faible, vous la pouvez charger, prolongeant ainsi sa durée de vie. Par un entretien correct, la batterie maintiendra toujours une capacité de 80%. Cependant, enfin, la performance diminuera et la batterie devra être remplacée. 3) Pour une durée de vie prolongée, stockez la batterie dans un endroit sec et frais avec une température ambiante de -10°C - 20°C, évitez de la lumière de soleil directe. En cas de non-utilisation d'une période prolongée, chargez la batterie tous les trois mois. 4) Ne causez pas un court-circuit délibérément dans la batterie, cela peut provoquer de dommages matériels et corporels graves. Tout dommage causé par usage abusif annulera la garantie. 5) Ne jetez jamais la batterie avec les déchets ménagers. Eliminez-la conformément à la réglementation locale. 6) Si vous avez d'autres questions sur l'usage, l'entretien, le stockage ou l'élimination de la batterie, n'hésitez pas de contacter notre service après vente.

Entretien

1) Vérifiez que la roue avant et arrière soient bien situées au milieu de la fourche (roue avant) et le cadre (roue arrière). Les roues disposent des rayons d'égale tension, sinon cela peut provoquer un déséquilibre en causant le vélo de basculer. En cas d'un problème, n'hésitez pas de contacter notre service après-vente. 2) La jante doit être glissante et propre, ceci peut affecter la conduite. 3) Le Bohlt T3 vélo électrique dispose d'une chaîne de haute qualité, tenez-la propre et lubrifiez-la régulièrement. 4) Avant de rouler, vérifie[ifie]z toujours que les plaquettes de freinage fonctionnent correctement. 5) Évitez les conditions de pluie, de neige et d'humidité. S'il est inévitable, adaptez votre vitesse et laissez de la distance entre votre véhicule et celui qui vous précède en cas d'un freinage d'urgence. 6) Contrôlez les roues pour détecter des fissures ou d'usure normal. Vérifiez que la valve de la chambre à air de roue soit bien positionnée dans la jante. Si vous avez d'autres questions sur l'entretien de votre vélo électrique, n'hésitez pas de contacter notre service après-vente.

DEPANNAGE

Problème	Raison	Solution
Pas de puissance avec le vélo sous tension	Pas de puissance	1. Vérifiez que la batterie est bien installée2. Vérifiez que la batterie doit être chargée
Distance insuffisante	1. Batterie n'est pas complètement chargée2. Le pneu est sous-gonflé3. Freinage/activation fréquente ou trop de poids pendant la conduite4. Batterie est “morte” ou performance réduite causée par une utilisation prolongée5. Température d'environnement trop basse	1. Vérifiez que le chargeur fonctionne encore correctement2. Vérifiez les pneus avant utilisation3. Éviter de freiner ou accélérer trop fréquemment4. Remplacez la batterie5. C'est tout à fait normal
La batterie ne peut pas être chargée	1. Le chargeur n'est pas branché correctement2. La température de la batterie est trop basse3. La température de la batterie est trop élevée	1. Vérifiez que le chargeur est bien branché2. Attendez afin que la température soit normale3. Attendez afin que la température soit normale
L'afficheur ne fonctionne pas	1. Pas de puissance2. Adaptateur défectueux3. Compteur défectueux	1. Vérifiez la batterie2. Contactez notre service3. après vente
Le moteur ne fonctionne pas lorsqu'il est sous tension	1. Le frein est activé2. Le compteur est défectueux	1. Vérifiez les freins2. Contactez notre service après vente pour un remplacement

Avertissements de sécurité

1. L'autonomie du vélo électrique est déterminée par les facteurs suivants : puissance restante de la batterie, conditions des pneus, mode de vitesse, poids du cycliste, conditions de route, conditions météorologiques, l'usage fréquent des freins et de l'accélération.
2. Vérifiez avant de rouler les caractéristiques suivantes : la condition de la batterie, la tension des pneus, la distance de freinage, et la puissance de freinage. ATTENTION : le frein gauche correspond à la roue arrière, le frein droit correspond à la roue avant.
3. Portez toujours des vêtements de protection lorsque vous allez en route. Si vous prêtez le vélo à une personne, il doit également porter des vêtements de protection et connaître l'utilisation du vélo. Lorsque vous arrêtez, positionnez le mode de vitesse à « 0 » ou pincez le frein fortement.
4. Respectez toujours les règles et les lois de la route.
5. Le vélo dispose des réflecteurs de sécurité nécessaires, tenez-les propres et ne les éliminez pas.
6. Lorsque vous roulez de nuit, assurez-vous d'allumer toujours les feux avant et arrière afin que vous soyez bien visible pour les autres usagers de la route.
7. Entretenez votre vélo régulièrement
8. Ne faites pas de mises à jour, n'ajoutez pas d'accessoires et ne modifiez pas le vélo, sans informer le fabricant ou fournisseur, cela annulera la garantie.
9. Lorsque vous mettez en marche le vélo, commencez à « 0 » ou « 1 » et accélérez graduellement. Ne mettez-le jamais en marche par l'accélérateur ou en tournant la poignée. Ne roulez pas sur une pente raide, maintenez votre niveau de vitesse inférieur à « 2 ».

SPECIFICATIONS TECHNIQUES

Modèle	Bohlt T3
Matériaux cadre	Aluminium 6061
Roué	14”
Charge max.	110KG
Vitesse max.	25KM
Autonomie	Moteur pédalier 32KM
Système de freinage	Disque de freinage avant et arrière
Type de batterie	Lithium
Spécifications batterie	26V/4.0AH
Temps de charge	3-4H
Moteur	250W
Étanche	IP54
Inclinaison	≤ 15^
Poids net	16KG

Service et garantie

Veuillez vous référer à notre site web www.bosch.nl pour l'information détaillée en ce qui concerne nos conditions de service et garantie.

Carte de garantie

Nom
Contacte
Adresse
Date d'achat
Modèle
Numéro d'identification
Achat via...
Numéro de commande
