GEBRUIKSAANWIJZING R140 BOHLT

Gebruikershandleiding

INHOUD

Fiets diagram en functies 2

Voordat u gaat rijden 3

Inhoud pakket.... 4

Functies LCD display 5

Knoppen en functies 5

LCD display en waarschuwingen 6

Opladen en onderhoud Accu 7

Onderhoud 8

Probleem oplossen 9

Veiligheidswaarschuwingen 10

Technische specificities 11

Service informatie 12

Service en Garantie 12

Garantiekaart 12

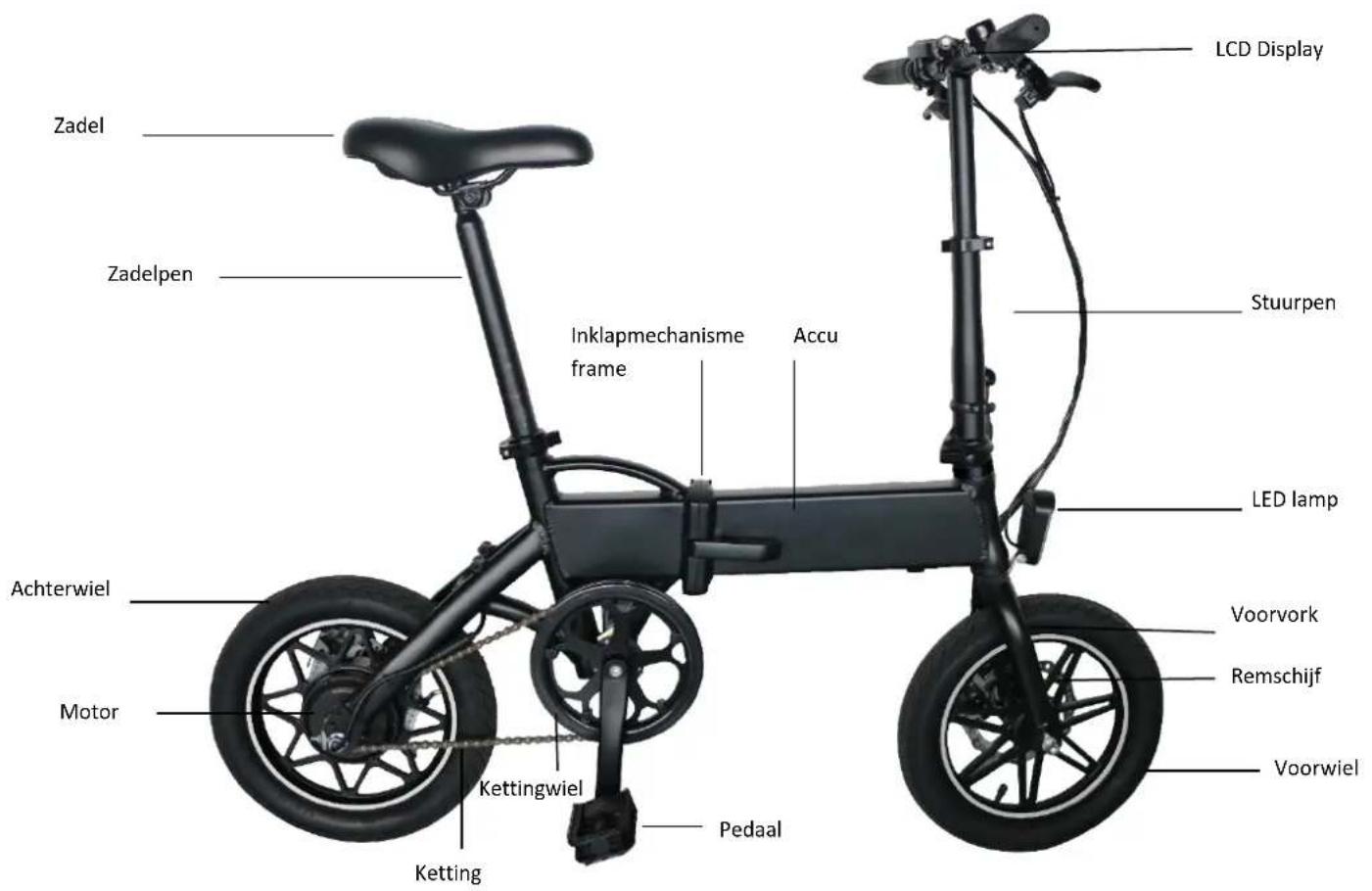

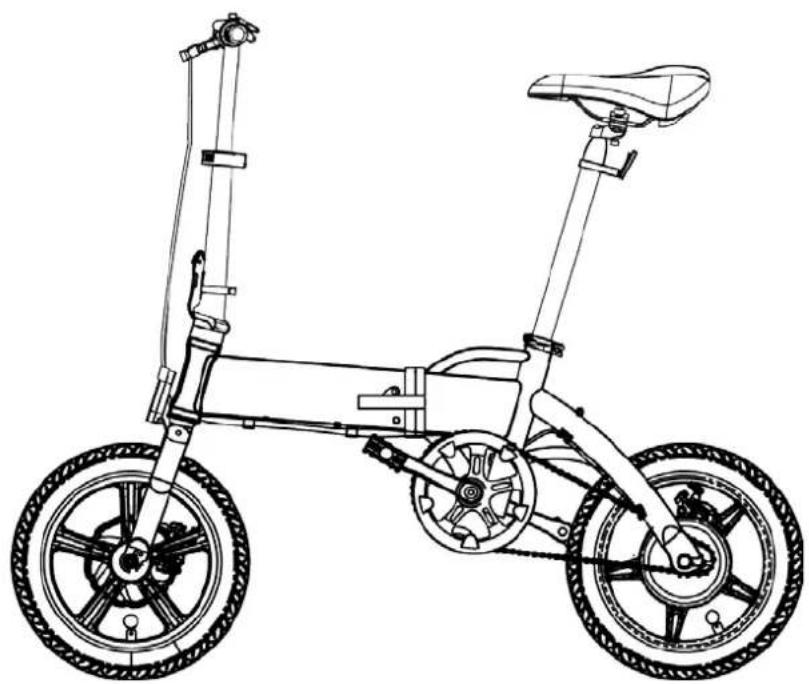

FIETS DIAGRAM EN FUNCTIES

Afbeelding is ter illustratie, het uiteindelijke product kan enigszins afwijken door laatste aanpassingen uit de fabriek.

VOORDAT U GAAT RIJDEN

1. Leest u deze handleiding zorgvuldig door zodat u bekend met de elektrische fiets, de prestaties, de functies en benodigdheden.
2. Controleer de fiets helemaal, inclusief de remmen, banden, handgrepen, inklapmechanisme en afneembare onderdelen, zodat u zeker weet dat alles in goede staat is.
3. Controleer het elektrische circuit zodat u zeker weet dat de accu voldoende vermogen heeft onderweg. Indien dit niet het geval is, laadt u de accu op.
4. Controleer of het remsysteem en de rem motor onderbreking goed functioneren. Indien dit niet het geval is, gebruikt u de fiets niet en neemt u contact op met ons service center.

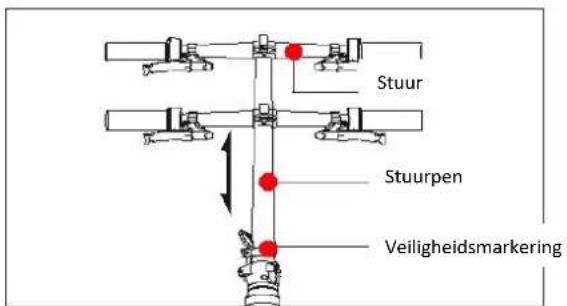

5. De stuurpen kunt u op uw gewenste hoogte instellen, echter niet hoger dan aangegeven (veiligheidsmarkering), vergrendel deze door middel van de snelspanner.

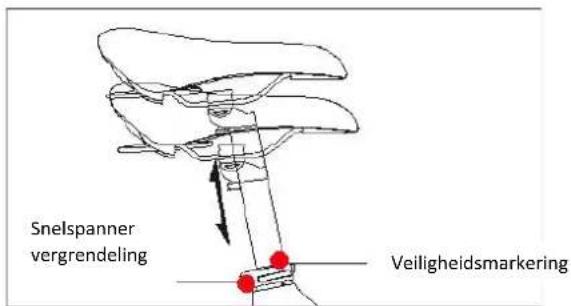

6. De hoogte van het zadel kunt u door middel van de zadelpen ook naar eigen wens instellen, houd ook hier rekening met de minimale diepte (veiligheidsmarkering zadelpen), vergrendel de zadelpen door middel van de snelspanner.

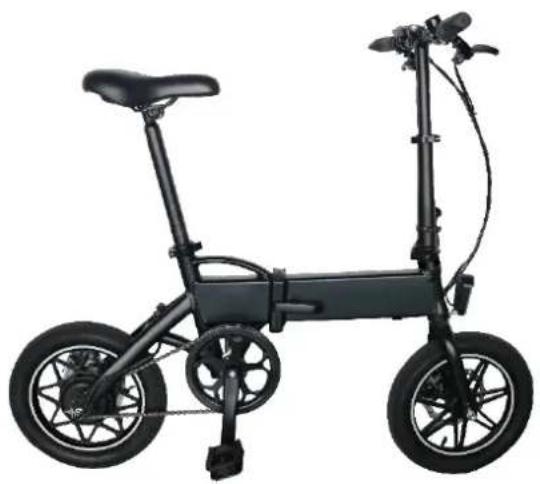

INHOUD PAKKET

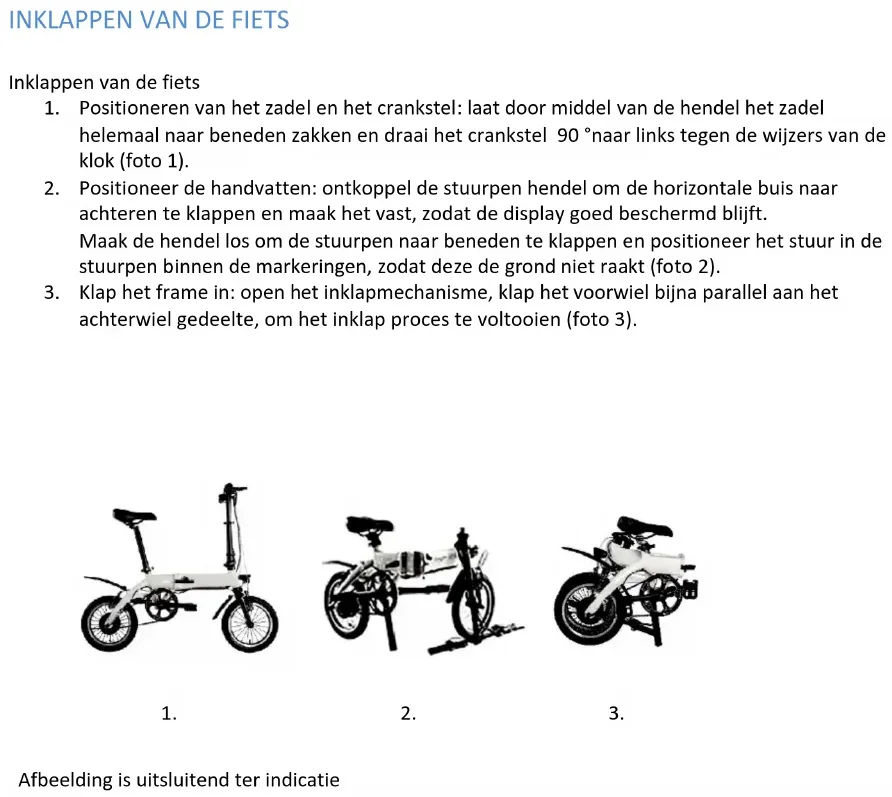

Inklappen van de fiets

1. Positioneren van het zadel en het crankstel: laat door middel van de hendel het zadel helemaal naar beneden zakken en draai het crankstel 90°naar links tegen de wijzers van de klok (foto 1).

2. Positioneer de handvatten: ontkoppel de stuurpen hendel om de horizontale buis naar achteren te klappen en maak het vast, zodat de display goed beschermd blijft. Maak de hendel los om de stuurpen naar beneden te klappen en positioneer het stuur in de stuurpen binnen de markeringen, zodat deze de grond niet raakt (foto 2).

3. Klap het frame in: open het inklapmechanisme, klap het voorwiel bijna parallel aan het achterwiel gedeelte, om het inklap proces te voltooien (foto 3).

Afbeelding is uitsluitend ter indicatie

Knoppen

Knop M Lang drukken (3 sec.): Aan/Uitzetten Kort drukken: scroll door de functies (afstand rit/afstand totaal/rittijd Knop + Lang drukken: Aan/Uitzetten voorlicht Kort drukken: hoger snelheidniveau Knop - Kort drukken: lager snelheidniveau

Display functies

Niveau 0: Fietsen zonder motor ondersteuning

Niveau 1: lage snelheid, ± 12km/h

Niveau 2: medium snelheid, ± 18km/h

Niveau 3: hoge snelheid, 25km/h

Licht op als het voorlicht is aangezet

Licht op als de remmen worden gebruikt

Licht op bij een probleem met de versnelling

Licht op bij een probleem met de motor

Licht op bij een probleem met de controller

Geeft Rit afstand/Totale afstand/Rittijd weer

LCD Display

1) Trapondersteuning modus: houd de M knop ingedrukt om de elektrische fiets te starten, u kunt nu de elektrische fiets rijden door ook te trappen.

2) Elektrisch rijden modus: nadat u de M knop heeft ingedrukt, draait u de rechter versnelling om met uw elektrische fiets te rijden zonder gebruik van de pedalen.

3) Fiets modus: rijd met uw fiets, uitsluitend door gebruik van de pedalen, zonder dat u de motor start of selecteer "0" in de trapondersteuning modus.

Veiligheidswaarschuwingen

Gebruik de display op een veilige en verantwoordelijke manier. Bevestig of verwijder de display niet terwijl de motor aan staat.

1) Vermijd extreme schokken en hobbels.
2) Verander niets aan de instellingen van de display, hierdoor kan de display niet meer goed functioneren. Ook zal hierdoor de garantie komen te vervallen.
3) Neem contact op met ons service center indien de display niet goed functioneert.

OPLADEN EN ONDERHOUD VAN DE ACCU

Opladen

1) Controleer voor het opladen altijd of de aangegeven nominale uitgangsvermogen van de oplader overeen komt met het voltage van de accu. Controleer ook of het ingangsvermogen van de oplader overeen komt met de stroomvoorziening.
2) Wanneer u de accu moet opladen, doe dit dan altijd in een goed geventileerde locatie, sluit de oplader op de oplaad poort en sluit daarna de oplader aan op de stroomvoorziening. Controleer of de stekker goed aangesloten op het stopcontact.
3) De oplaad indicator wordt groen, hiermee aangevend dat de accu volledig is opgeladen. Indien de accu helemaal leeg is duurt het normaliter 3-4 uur (maximaal 6 uur) voordat deze weer volledig is opgeladen.
4) Nadat u de accu heeft opgeladen, haalt u eerst de stekker uit het stopcontact, daarna de oplader uit de oplaadpoort. Waarschuwing: laat de oplader nooit aangesloten op de stroomvoorziening indien u niet aan het opladen bent.

Accu onderhoud:

Overlaad de lithium accu nooit, haal direct de stekker van de oplader uit het stopcontact zodra de indicator groen wordt.

1) Plaats geen voorwerpen op de accu of oplader, hierdoor kan de oplader of accu oververhit raken met het risico op ernstige materiële of lichamelijke schade. Gebruik altijd de originele oplader, indien u dat niet doet zal de garantie komen te vervallen.
2) U kunt de accu opladen zodra deze leeg begint te raken, hierdoor verlengt u de levensduur van de accu. Door de accu juist te onderhouden, zal deze altijd een capaciteit behouden van 80%. Echter, uiteindelijk zal de prestatie verminderen en zal de accu moeten worden vervangen.
3) Voor een langere levensduur, bewaart u de accu op een droge en koele plaats met een omgevingstemperatuur van -10°C - 20°C, en vermijd direct zonlicht. Laad de accu iedere drie maanden op, indien u deze langere tijd niet gebruikt.
4) Veroorzaak niet opzettelijk kortsluiting in de accu, dit zal leiden tot ernstige materiële en lichamelijke schade. Alle schade veroorzaakt door oneigenlijk gebruik zal de garantie doen komen te vervallen.
5) Gooi de accu nooit weg bij het huishoudelijk afval. Breng naar uw milieupark zodat deze op verantwoorde wijze kan worden verwerkt.
6) Indien u overige vragen heeft met betrekking op het gebruik, onderhoud, bewaren of weggooien van de accu, kunt u altijd contact opnemen met ons service center.

ONDERHOUD

1) Controleer of het voor- en achterwiel goed in het midden van de voor (voorwiel) en het frame (achterwiel) zitten. De spaakspanning van de wielen moeten gelijk zijn, indien dit niet het geval is zou voelt u een disbalans en zou de fiets kunnen hobbelen. Indien er zich een probleem voordoet met de spaken, neemt u contact op met ons service center.
2) De velg moet glad en schoon zijn, anders kunt u hier eventueel last van hebben tijdens het rijden.
3) De Bohlt R140 elektrische fiets is voorzien van een kwalitatief hoge ketting, houd hem schoon en smeer hem regelmatig.
4) Voordat u gaat rijden controleert u altijd of de remblokjes nog goed werken.
5) Vermijd rijden onder regenachtige, sneeuwachtige of natte omstandigheden. Indien het niet anders kan houd dan altijd een gepaste afstand op uw voorganger voor het geval u plotseling moet remmen, u heeft dan namelijk meer remafstand nodig. Matig uw snelheid.
6) Controleer de banden regelmatig op scheuren en normale slijtage. Controleer of het ventiel van de binnenband goed in de velg zit. Indien u nog meer vragen heeft met betrekking tot het onderhoud van uw elektrische fiets, kunt u contact opnemen met ons service center.

Probleem	Reden	Oplossing
Geen vermogen wanneer de fiets aan staat	Geen vermogen	1. Controleer of de accu goed is geïnstalleerd2. Controleer of de accu opgeladen moet worden
Bereik/Afstand onvoldoende	Accu is niet volledig opgeladenDe band is te zachtVaak remmen/starten/te veel gewicht tijdens het rijdenAccu is “op” of heeft verminderde capaciteit door langdurig gebruikLage omgevingstemperatuur	Controleer of de oplader goed werktControleer de banden voor gebruikProbeer niet onnodig veel te remmen en optrekkenVervang de accuDit is normaal
Accu kan niet worden opgeladen	De oplader is waarschijnlijk niet goed aangeslotenTemperatuur van de accu is te laagTemperatuur van de accu is te hoog	Controleer of de oplader goed is aangeslotenWacht tot de temperatuur weer normaal wordtWacht tot de temperatuur weer normaal wordt
Display werkt niet	Geen vermogenAdapter is kapotMeter is kapot	Controleer de accuNeem contact op met ons service center voor een vervanging
De motor werkt niet nadat hij is aangezet	De rem staat aanDe meter is kapot	Controleer de remmenNeem contact op met ons service center voor een vervanging

1. Het bereik van de elektrische fiets wordt bepaald door de volgend factoren: resterend vermogen accu, staat van de banden, snelheid modus, gewicht fietser, wegomstandigheden, weersomstandigheden en frequent gebruik remmen en versnellen.
2. Controleer de volgende kenmerken voordat u gaat rijden: status van de accu, bandenspanning, remafstand en remkracht. Let op, de linker rem correspondeert met het achterwiel en de rechter rem correspondeert met het voorwiel, gebruik altijd eerst de rem van het achterwiel.
3. Draag altijd geschikt beschermende kleding tijdens het rijden. Indien u de fiets uitleent aan iemand anders, dienen ook zij beschermende kleding te dragen en bekend te zijn met het gebruik van de fiets. Wanneer u stopt, zet u de snelheid modus naar "0" of drukt u de rem stevig in.
4. Houdt u altijd aan de verkeersregels en lokale verkeerswetten.
5. De fiets is voorzien van de benodigde veiligheidsreflectoren, houd ze schoon en verwijder ze niet.
6. Wanneer u in het donker rijdt, dient u altijd uw voor- en achterlicht aan te doen zodat u goed zichtbaar bent voor andere weggebruikers.
7. Onderhoud uw fiets regelmatig.
8. Voer geen updates uit, voeg geen accessoires toe of pas de elektrische fiets niet aan, zonder de verkoper of leverancier hiervan op de hoogte te brengen. Anders zal de garantie komen te vervallen.
9. Wanneer u de fiets start, begint u bij "0" of "1" en voert u geleidelijk de snelheid op. Start nooit door middel van de versnelling of door de handgreep te draaien. Rijd niet op steile hellingen, houd uw snelheidsniveau onder "2".

TECHNISCHE SPECIFICATIES

Model	Bohlt R140
Frame materiaal	Aluminium 6061
Band	14”
Max. laadvermogen	110KG
Max. snelheid	25KM
Bereik	Trapondersteuning 32KM
Rem systeem	Voor- en achter remschijf
Accu type	Lithium
Accu specificaties	26V/4.0AH
Oplaadtijd	3-4U
Motor	250W
Waterproof	IP54
Helling	≤ 15^
Netto gewicht	16KG

Opmerkingen:

1. Maximum afstand is afhankelijk van gewicht, ondergrond- en weersomstandigheden, rijgedrag enz. de gemiddelde afstand is getest onder de volgende condities: draagvermogen van 65kg, temperatuur van 25°C, vlakke weg, wind < 10km/u en volle accu.
2. Gebruik uitsluitend de originele oplader wanneer u de elektrische fiets gaat opladen.
3. De garantie komt te vervallen indien u niet geautoriseerde aanpassingen aan de elektrische fiets doet.

SERVICE EN GARANTIE

Wij verwijzen u graag naar onze website www.bohlt.nl voor gedetailleerde informatie met betrekking tot onze service- en garantievoorwaarden

Garantiekaart

Naam
Contact
Adres
Aankoopdatum
Model
Frame nr.
Aankoop via..
Order nr.
