GEBRUIKSAANWIJZING X200BL BOHLT

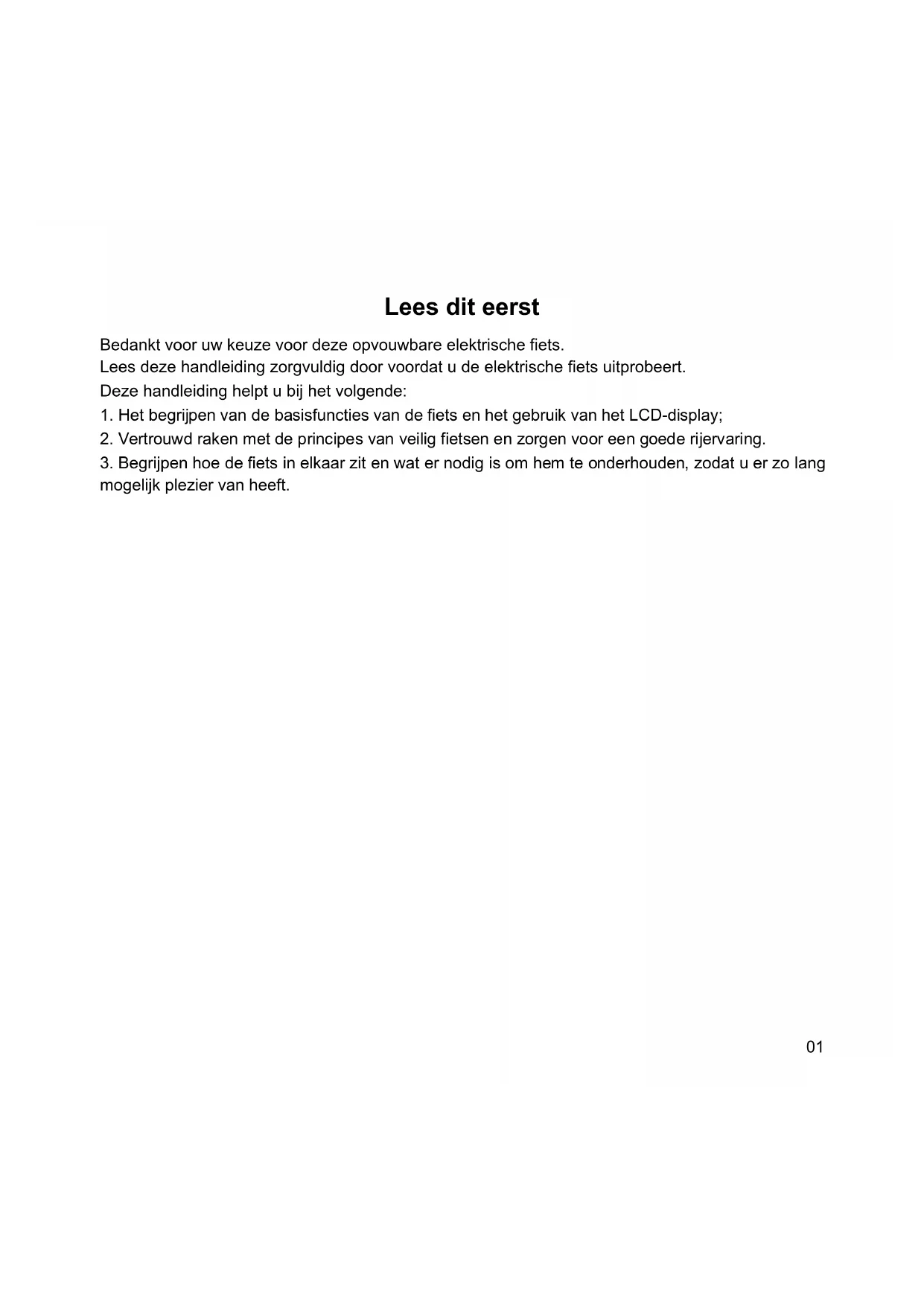

Gebruikershandleiding voor de X200BL/OR Elektrische vouwfiets01 Lees dit eerst Bedankt voor uw keuze voor deze opvouwbare elektrische fiets. Lees deze handleiding zorgvuldig door voordat u de elektrische fiets uitprobeert. Deze handleiding helpt u bij het volgende:

1. Het begrijpen van de basisfuncties van de fiets en het gebruik van het LCD-display;

2. Vertrouwd raken met de principes van veilig fietsen en zorgen voor een goede rijervaring.

3. Begrijpen hoe de fiets in elkaar zit en wat er nodig is om hem te onderhouden, zodat u er zo lang

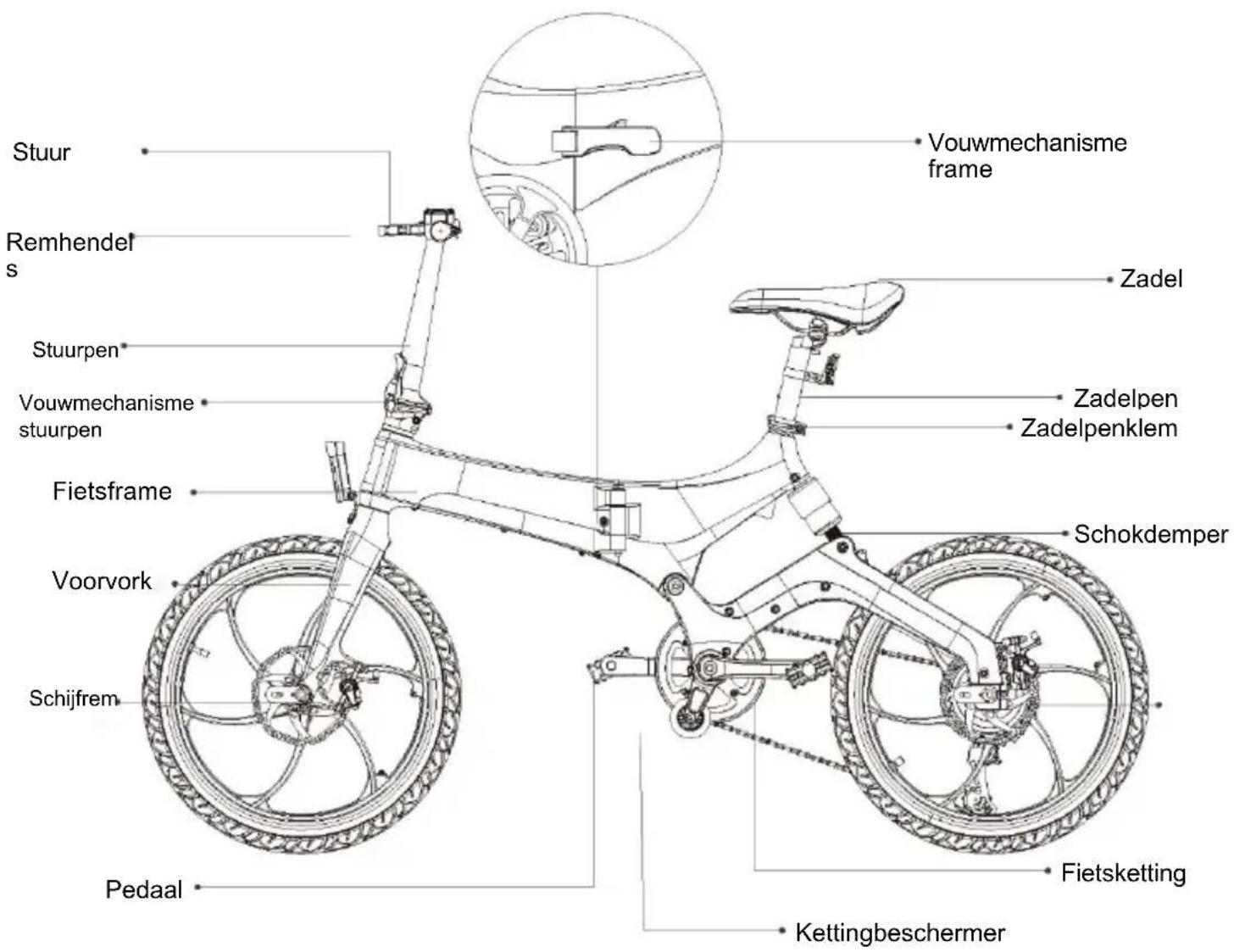

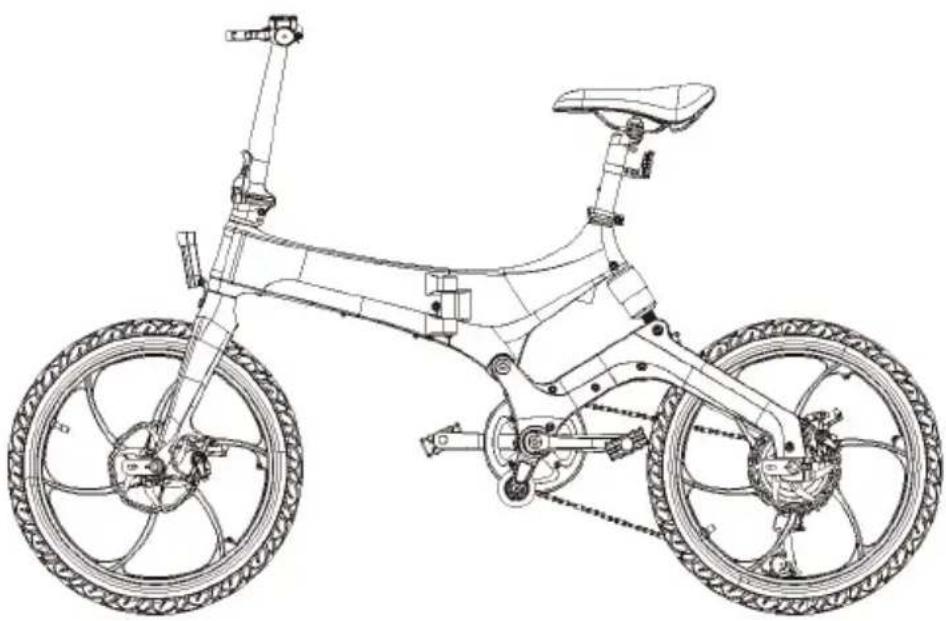

mogelijk plezier van heeft.02 Fietsconstructie en functies

Vouwmechanisme stuurpen Zadelpen Zadelpenklem Fietsframe Schokdemper Voorvork Pedaal Fietsketting Kettingbeschermer03 Inhoud verpakking Artikelen in de doos:

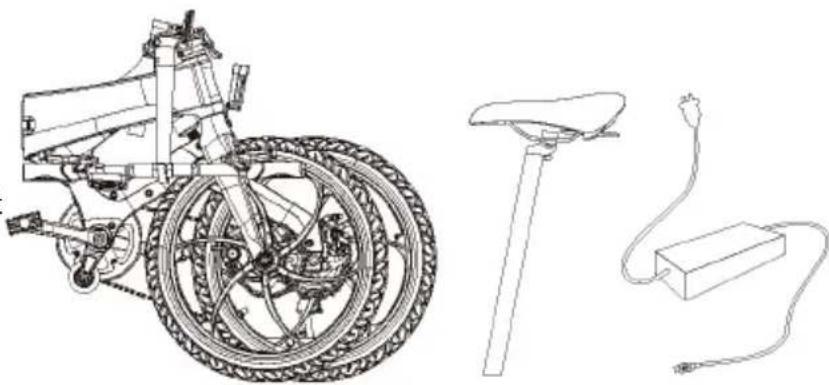

1x gebruikershandleiding

2x sleutel voor accuslot Optioneel: spatborden, achterlicht

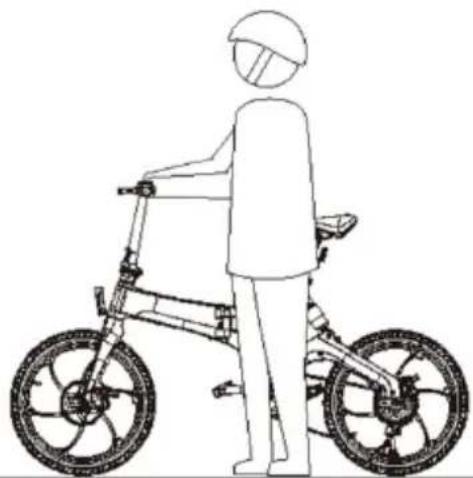

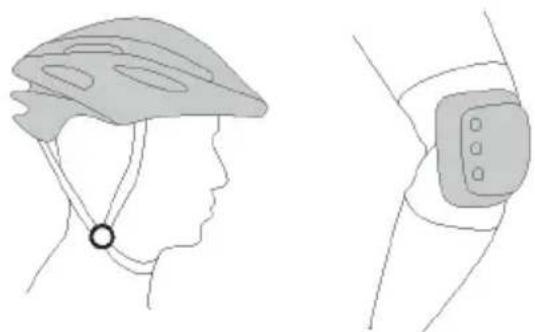

Voor beginners We raden beginners aan om een helm, kniebeschermers, elleboogbeschermers en andere beschermende kleding te gebruiken tijdens het fietsen. En rijd altijd eerst op een vlakke ondergrond waar genoeg ruimte is om te oefenen. Let op: Deze elektrische fiets is ontworpen voor het rijden in de stad. Fietsen op andere soorten wegen is verboden. Dit zou kunnen leiden tot letsel en ongelukken.04 Direct beginnen 1.Het fietsframe openvouwen

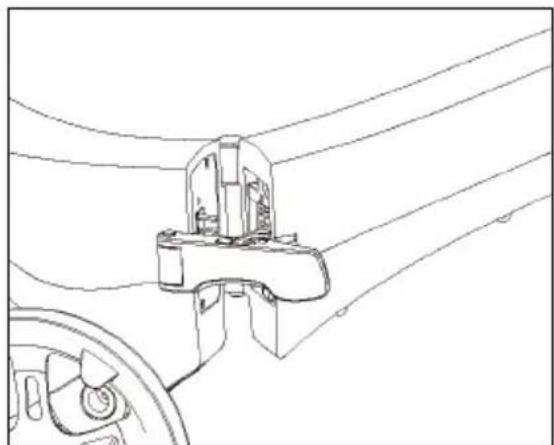

1) Houd het frame vast en vouw het

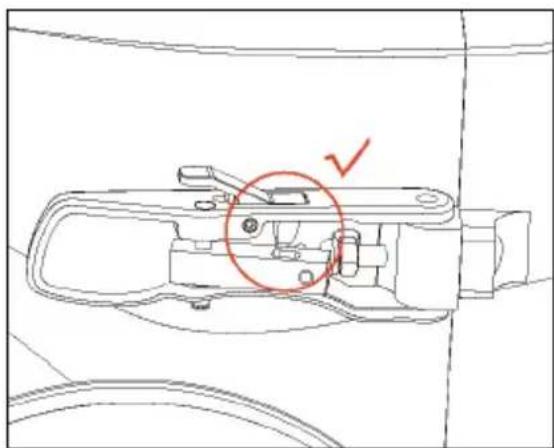

2) Zet het vouwmechanisme vast zoals in de

afbeelding, en controleer het volgens instructie 3) en 4) voordat u het vergrendelt.

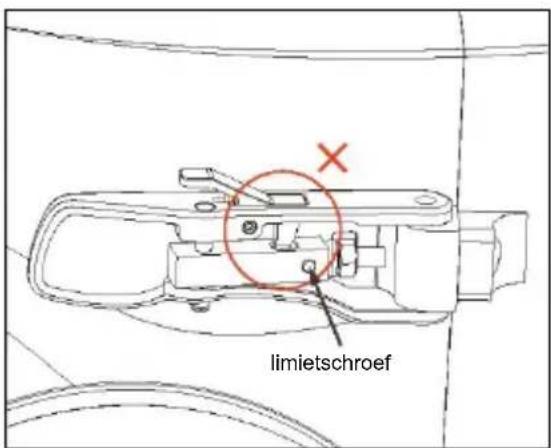

3) Druk op de vergrendeling om het

bovenste stuk uit te klappen. Stel de limietschroef af, indien nodig.

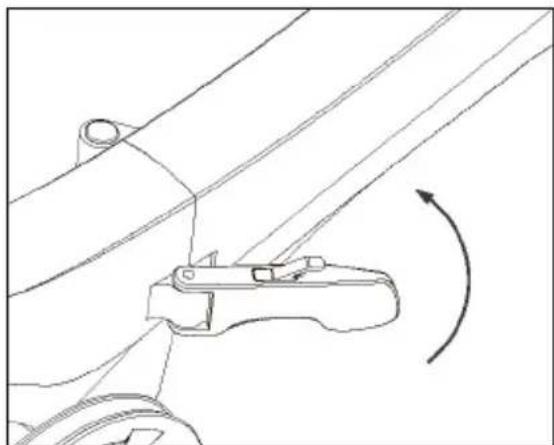

4) Druk het vouwmechanisme weer vast

zoals in afbeelding 2). limietschroef05 2.De stuurpen opklappen

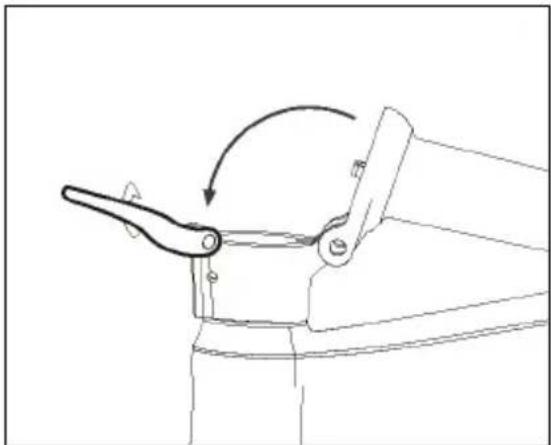

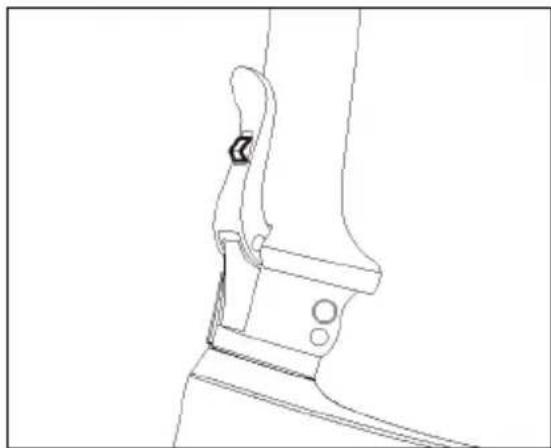

1) Houd de fiets vast, klap de stuurpen

rechtop en zorg dat hij naadloos aansluit op het deel eronder.

3) Schud de stuurpen heen en weer om

te zien of hij stevig vastzit.

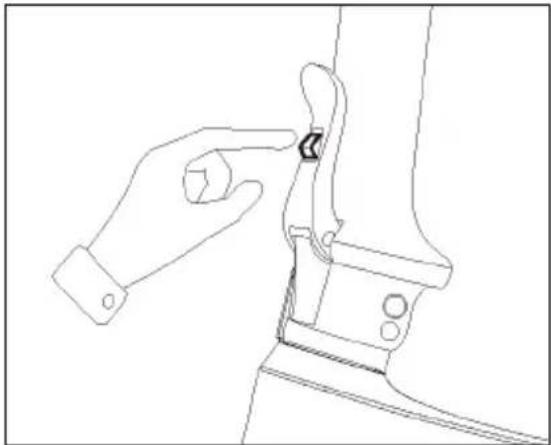

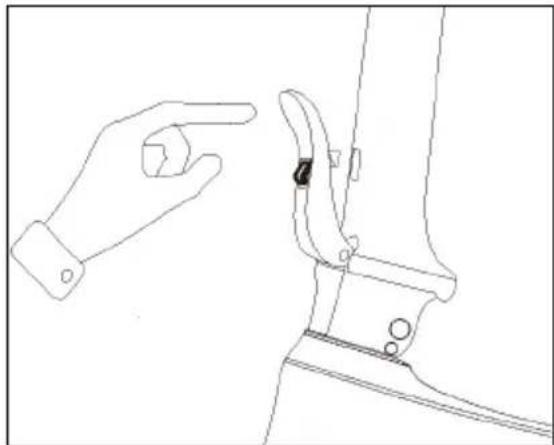

4) Druk de vergrendelknop in en klap de

stuurpen omlaag om de fiets weer in te vouwen.06 3.Het stuur monteren

1) Klap de stuurhouder open en draai de

snelsluitschroef rechtsom los.

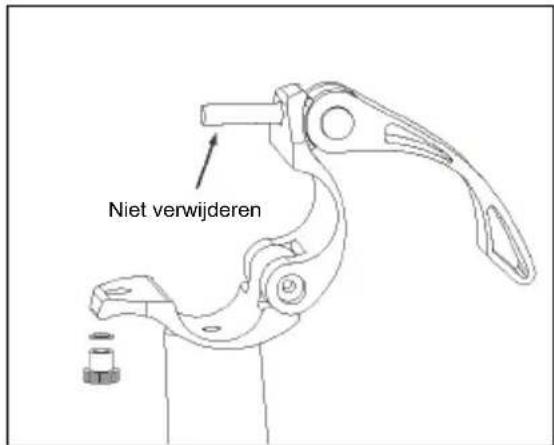

2) Leg de moer en de ring opzij, open de

houder maar laat de schroef op zijn plaats zitten.

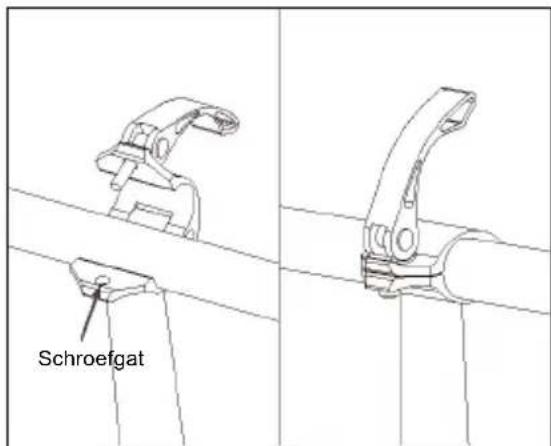

3) Plaats het stuur in de houder zoals in de

afbeelding, maak de houder vast en steek de schroef in het gat.

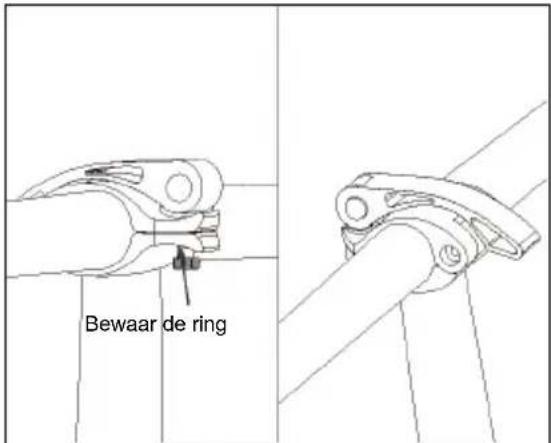

4) Plaats de moer en de ring terug en

draai ze stevig vast, pas de hoek en positie van het stuur aan om de installatie te voltooien. Schroe

Niet verwijderen Schroefgat Bewaar de ring07 4.De zadelpen plaatsen

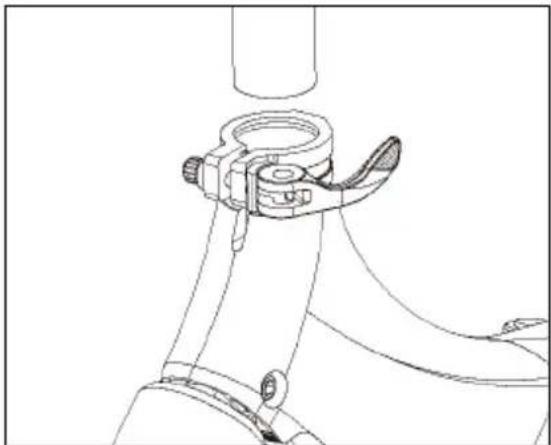

1) Maak de zadelpenklem los en houd het frame vast om

het zadel te monteren.

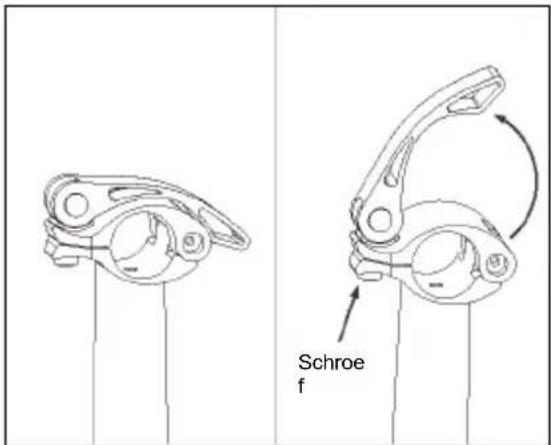

2) Klap de zadelpenklem om en zet hem vast als in de

afbeelding. Druk stevig op het zadel om te controleren of het zadel goed vastzit. 5.De zadelhoogte aanpassen

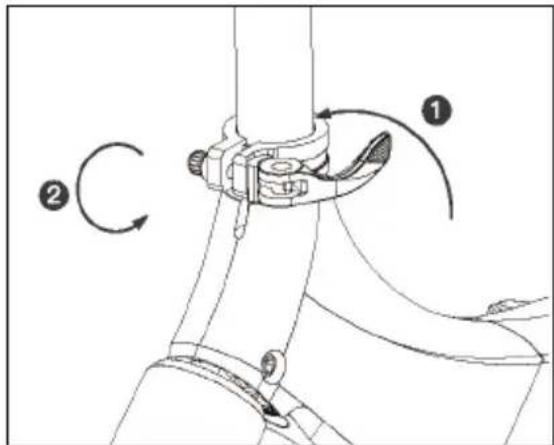

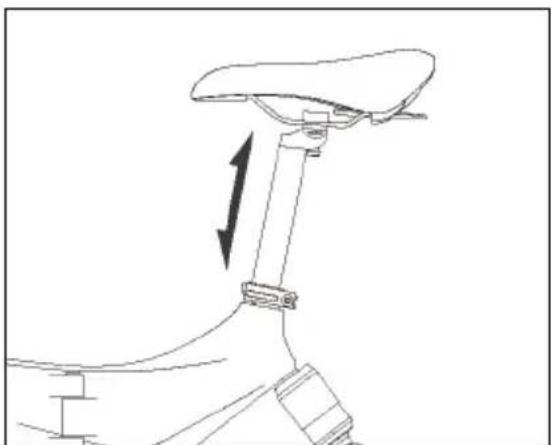

1) Maak de zadelpenklem los, plaats het zadel op een

geschikte hoogte en draai vervolgens de klem weer vast. Stel het zadel zo af dat de onderkant ervan 25 tot 50 mm hoger staat dan het been van de berijder. Dat is de juiste rijhoogte.

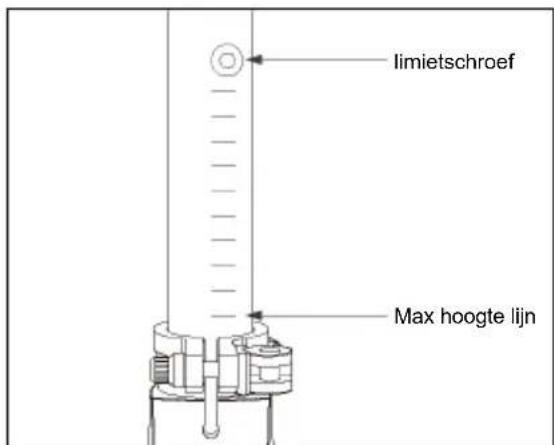

2) De zadelhoogte mag de limietschroef en de

maximale hoogtelijn niet overschrijden, anders veroorzaakt dit gevaar. De locatie van de limietschroef is de minimale hoogte van het zadel. Deze hoogte is 790 mm. limietschroef Max hoogte lijn08

Dit overzicht voldoet aan de regelgeving volgens SJ/T 1136 betekent dat het gehalte aan de gevaarlijke stof in de onderdelen binnen de GB/T 28572-norm valt × betekent dat het gehalte in ten minste één onderdeel hoger is dan de GB/T 26572-norm 1-2 in / 2,5

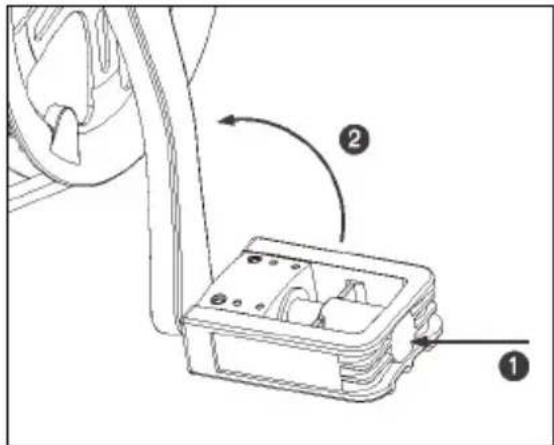

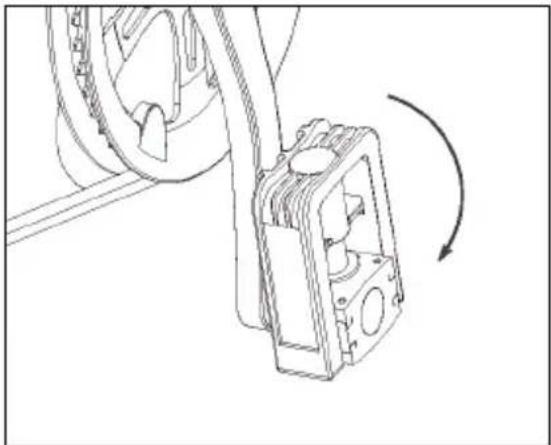

cm09 6.De pedalen uitklappen

1) Houd de fiets vast, klap het pedaal

omlaag zoals in de afbeelding

2) Druk het pedaal naar binnen en klap

hem omhoog om hem weer dicht te vouwen 7.De stroom inschakelen

1) Laad de accu helemaal op voordat u

voor het eerst gaat rijden.

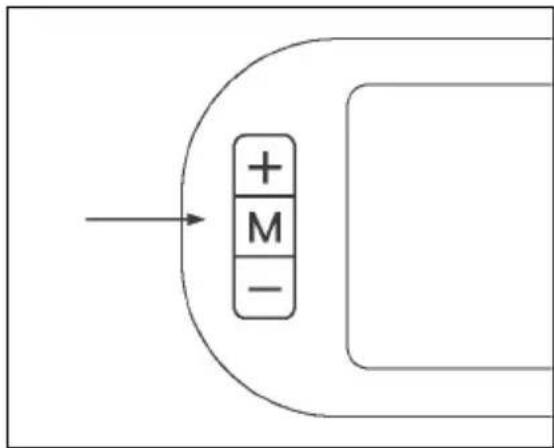

2) Houd de M-knop op het display lang

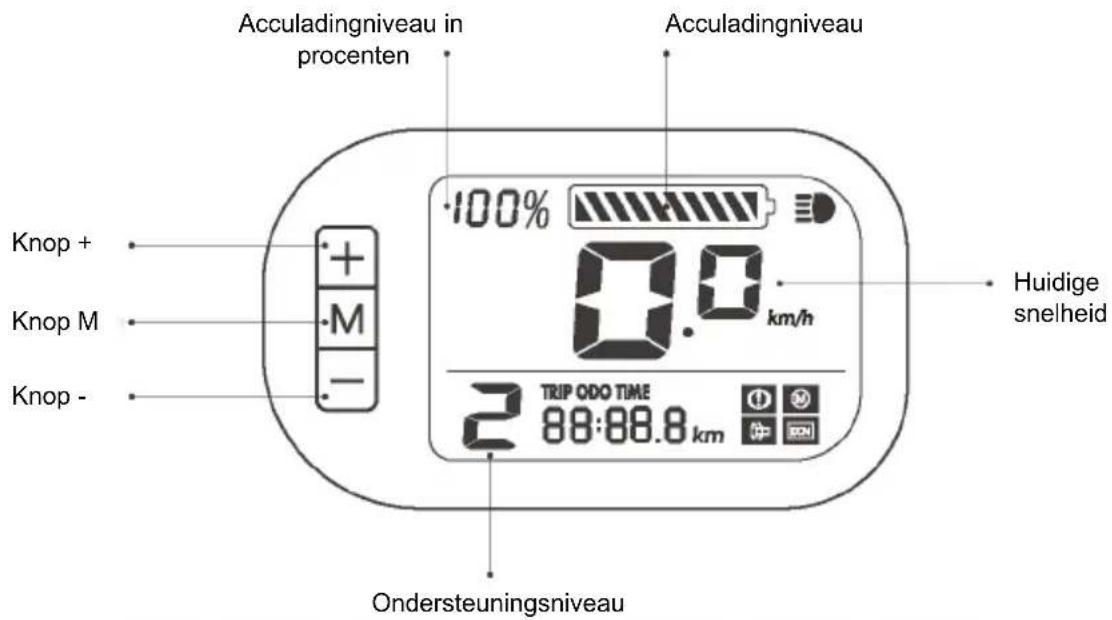

ingedrukt om de fiets in te schakelen.10 Instructies LCD-scherm De knopfuncties

Knop M: 3 seconden lang indrukken om de e -bike in/uit te schakelen; Kort indrukken schakelt tussen de weergave van de ritafstand / het totale aantal kilometers / de rijtijd Knop +: Lang indrukken om het voorlicht in / uit te schakelen; Kort indrukken om het ondersteuningsniveau te verhogen Knop

: Kort indrukken om het ondersteuningsniveau te verlagen De knopfuncties

Licht op bij ingeschakeld voorlicht

Licht op tijdens het remmen

Wisselen tussen weergave van ritafstand / totaal aantal kilometers / rijtijd

Niveau 0: fietsen zonder ondersteuning;

Niveau 3: hoge snelheid, max. circa 25 km/u.

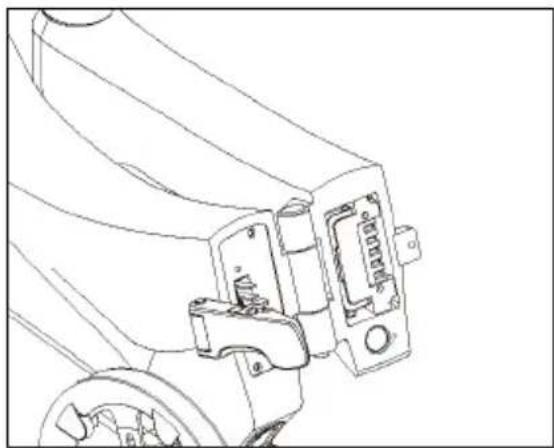

Knop - Huidige snelheid Ondersteuningsniveau11 Andere handelingen Accu verwijderen/plaatsen

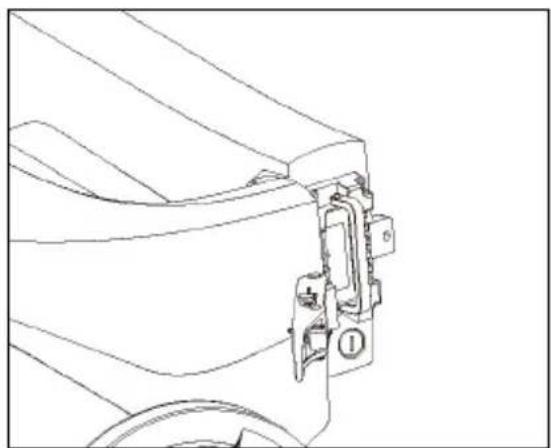

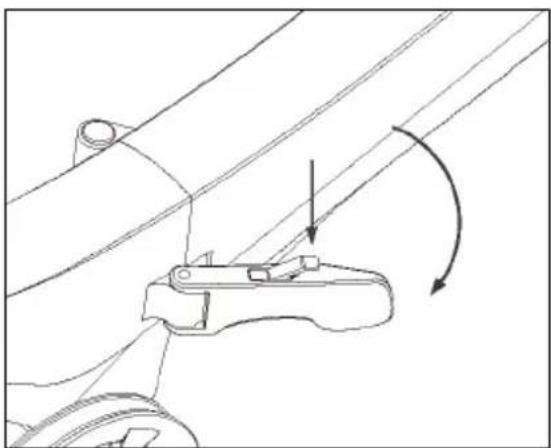

1) Schakel de e-bike uit, druk de vergrendeling

van het vouwmechanisme in om de fiets open te klappen zoals in de afbeelding

2) Vouw het fietsframe open en ontgrendel het

accuslot met de sleutel

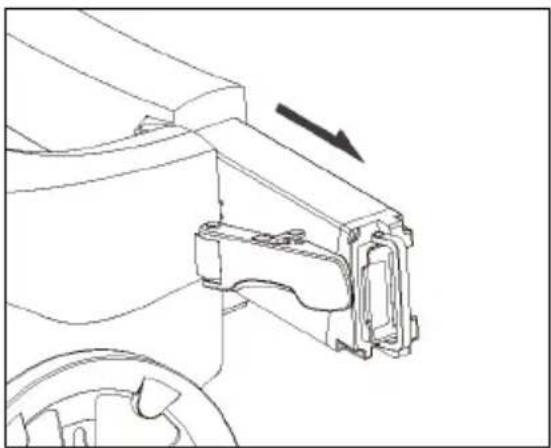

3) Trek de accu uit de bovenbuis.

4) De accu plaatsen: Vergrendel de accu met

de sleutel en trek de sleutel uit het slot. Klap de accuhendel in en vouw het fietsframe weer open.12 Opladen

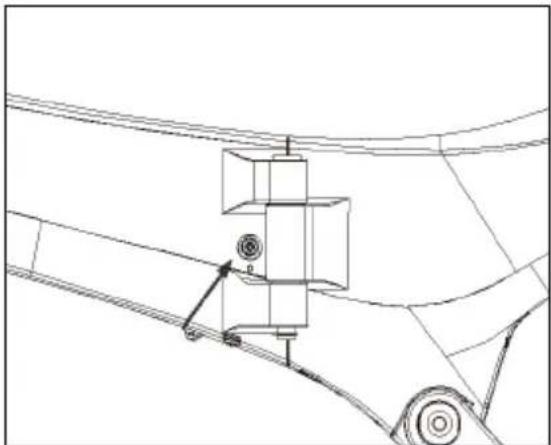

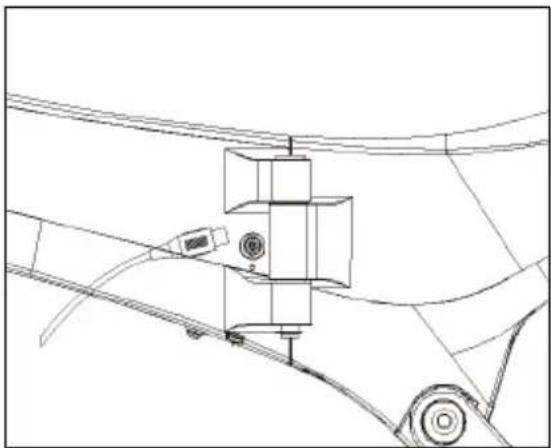

Optie 1: Verwijder de siliconen dop om op te laden via de oplaadpoort in het fietsframe.

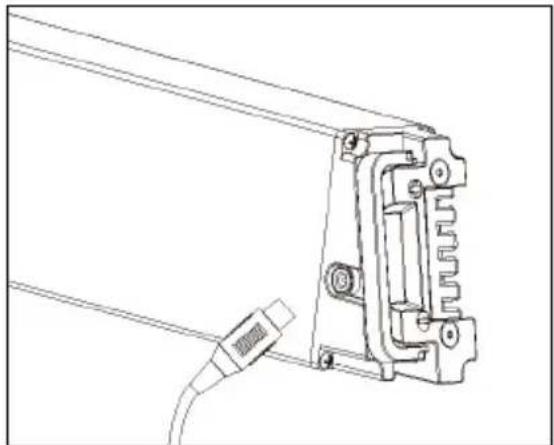

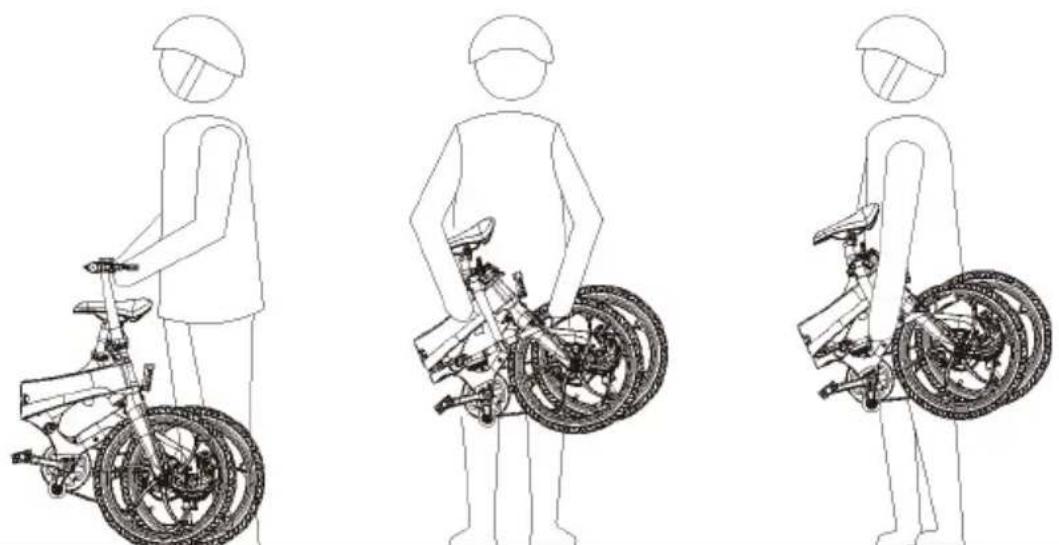

Optie 2: Haal de accu uit de fiets en laad hem op. Zo hoeft u de fiets niet te verplaatsen. Hoe u de fiets moet duwen en dragen13 Veiligheidswaarschuwing

Fietsen op plaatsen waar dat wettelijk gezien niet mag, is verboden.

Het is verboden om op gladde wegen te rijden.

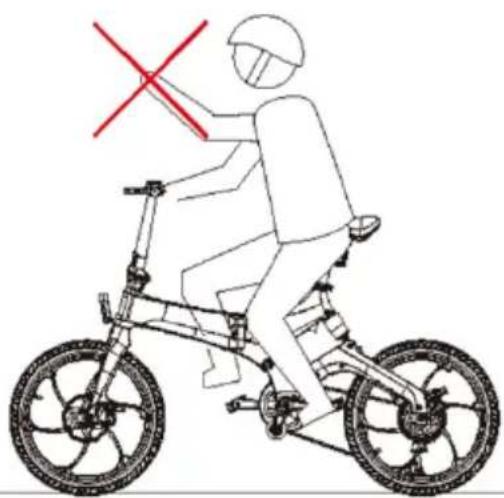

Fiets altijd met beide handen aan het stuur.

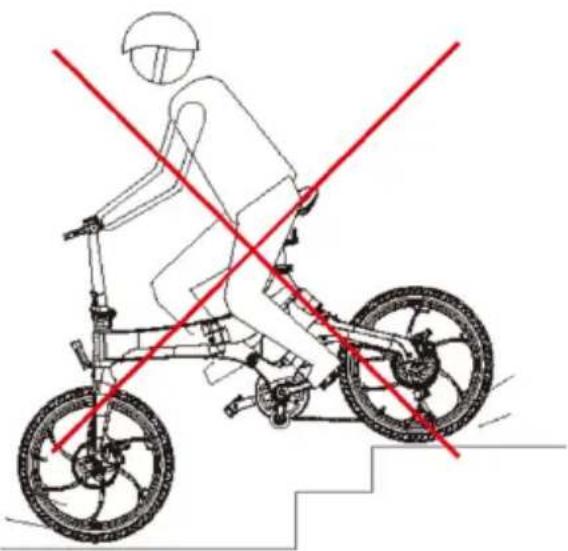

Rijd met de fiets nooit stoepranden of trappen op of af.14 Parameters (deel 1) Mechanische uitvoering Kleuropties Zwart / oranje / blauw / wit Afmetingen in uitgevouwen toestand 1580 x 580 x 1100 mm Afmetingen in gevouwen toestand 900 x 400 x 800 mm Zadelhoogte (vanaf de grond) Instelbaar 760 - 920 mm Wielbasis 950 mm Nettogewicht (zonder accu) 20,4 kg Remsysteem Schijfrem voor en achter Bandenmaat ⌀ 20 x 1,95 inch Framemateriaal Magnesium frame uit één stuk Wielophanging Schokdemper met veer achter Accuspecificatie Accubevestiging Ingebouwd antidiefstalslot / uitneembaar Accucapaciteit 36 V / 7,8 Ah Accutype 18650 lithium-ionaccu Accugewicht 1,9 kg Laadstroom 2 A max. Laadduur Circa 5 uur Stroomverbruik 0,2 Wh per lading Nominale ingang 100-240 V, 50/60 Hz, 2,0 A Nominale uitgang 42 V, 2,0 A Levensduur van de accu > 500 laadcycli Laadtemperatuur 0 °C - 45 °C15 Parameters (deel 1) Functionele parameters Max. snelheid 25 km/u Max. bereik 50 km Max. belasting 120 kg Klimhoek >15° Verlichting Ledlamp voor Assistentie-modus Gashendel/trapondersteuning optioneel Remweg (droge ondergrond) 5 m (bij een snelheid van 20 km/u) Remweg (natte ondergrond) 10 m (bij een snelheid van 15 km/u) Motorsysteem Volledig elektrisch / trapondersteuning Gebruikstemperatuur -10 °C - 50 °C Fietscompute

Display LCD-scherm met grote kijkhoek Resterende capaciteit Ja Snelheid Ja Totale aantal kilometers Ja Ondersteuningsniveaus 3 standen (hoog / midden / laag) Motor Nominale spanning / vermogen 36 V / 250 W Koppel ≥10,8 Nm Waterdichtheidsniveau IPX4, spatwaterdicht Opmerkingen:

1. Het bereik is afhankelijk van het gewicht van de berijder, de toestand van de weg, de omgevingstemperatuur, de

wind, de manier van fietsen, enzovoort. De accucapaciteit is getest met een 65 kg zware berijder, 25 graden omgevingstemperatuur, rijden op een vlakke weg, een windsnelheid van minder dan 10 km/u en volledig opgeladen accu.

2. Gebruik a.u.b. altijd de originele oplader om de fiets/accu op te laden.

3. De garantie vervalt wanneer er zonder toestemming iets wordt gewijzigd aan de fiets.16

Veiligheidsvoorschriften Over het rijden met de fiets

1. Draag een helm, handschoenen, elleboogbeschermers, kniebeschermers en andere

beschermingsmiddelen om het ontstaan van letsel bij eventuele ongevallen te voorkomen

2. Veiligheidscontrole: controleer altijd de accu en de toestand van uw X200BL/OR e-bike voordat u

3. Rijd niet op gladde wegen, vooral niet op besneeuwde en natte wegen

4. Fiets geen hellingen op van meer dan 15°

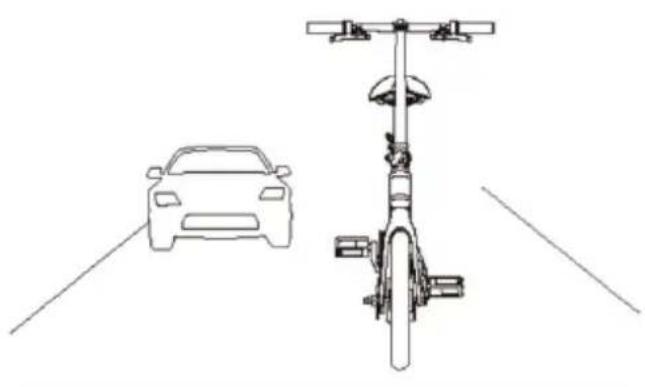

5. Als u toch moet fietsen in de regen of de sneeuw, fiets dan langzamer dan normaal en houd

meer afstand tot de voertuigen voor u om veilig een noodstop te kunnen maken

6. Kinderen onder de 12 jaar wordt geadviseerd om niet op de X200BL/OR e-bike te rijden

7. Vermijd plotselinge acceleratie en bruusk remmen, leun tijdens het fietsen niet naar voren of naar

achteren, en fiets niet te snel

8. Als de accu bijna leeg is, fiets dan met een constante lage snelheid en laad de accu zo snel

9. Als een val onvermijdelijk is, denk dan altijd eerst aan uw eigen veiligheid voor die van de fiets

10. Houd tijdens het rijden beide handen aan het stuur zodat u voorbereid bent op een noodsituatie

11. Leg uw fiets bij warm weer niet in de kofferbak van uw auto

12. Zorg dat u de plaatselijke verkeersregels volledig begrijpt voordat u begint te fietsen

13. Wees bewust van uw omgeving, houd altijd controle over uw fiets en voorkom aanrijdingen

14. Houd een veilige afstand aan tijdens het samen fietsen met andere mensen, rijd niet op een

15. Fiets niet in donkere omgevingen. Wees voorzichtig en verlaag indien nodig uw snelheid of ga

16. Fiets niet achteruit en voer tijdens het rijden geen handelingen uit die uzelf en anderen in

gevaar kunnen brengen

17. Leen uw X200BL/OR-fiets niet uit aan mensen die de handleiding niet hebben gelezen

18. Ga niet rijden als u zich niet lekker voelt, of na het nemen van drugs of het nuttigen van alcohol17

19. Versnel gelijkmatig tijdens het rijden, door bruusk versnellen kunt u uit balans raken en uzelf

20. Controleer voordat u gaat fietsen of de remmen goed werken

21. Til de fiets niet op aan de banden om te voorkomen dat uw vingers bekneld raken tussen de

banden en het frame.

22. De linker remhendel regelt het remmen op het voorwiel, terwijl de rechter remhendel het

remmen op het achterwiel regelt.

23. Neem bij het fietsen op de openbare weg altijd de geldende wettelijke voorschriften in acht

(zoals die bijv. gelden voor de verlichting en reflectoren).

24. Deze elektrische fiets met trapondersteuning gebruikt de hybride kracht van een elektrische

motor en de menselijke kracht. De elektromotor schakelt bij zodra de pedalen het crankstel driekwart rond hebben getrapt. Draai nooit aan de pedalen wanneer u de fiets draagt.18 Accu en opladen

1. Laad de accu op in een temperatuurbereik van 0 °C - 45 °C. Gebruik de accu tussen -

20 °C - 60 °C. Houd de accu droog

2. Houd de accu uit de buurt van zuren, basen, water, vlammen, hitte en warme omgevingen

3. Sluit de positieve en negatieve aansluitingen niet omgekeerd aan. U mag de accu niet

beschadigen, demonteren of kortsluiten

4. Laad de accu alleen op met de meegeleverde oplader, de laadtijd mag niet langer zijn dan 6 uur,

en de laadstroom mag niet hoger zijn dan 2 A

5. Als de accu lange tijd niet wordt gebruikt, bewaar de accu dan in een droge en koele omgeving

en laad hem elke twee maanden 2 uur lang op

6. Laad de accu op volgens de voorschriften die in de handleiding staan, anders zijn we als

fabrikant niet verantwoordelijk voor eventuele schade

7. Laad de accu op in een droge en koele omgeving. Niet opladen in gesloten ruimtes of in ruimtes

met hoge temperaturen

8. Koppel de oplader op tijd los als het opladen is voltooid, sluit de oplader niet aan op het

stopcontact als er geen accu wordt opgeladen

9. Sluit altijd eerst de oplader aan op de accu en steek daarna pas de stekker van de oplader in het

stopcontact. Trek na het opladen eerst de stekker uit het stopcontact en verbreek daarna pas de verbinding tussen de oplader en de accu

Als het indicatielampje van de oplader niet meer werkt of als de oplader oververhit raakt en een vreemde geur veroorzaakt, dan moet u de oplader onmiddellijk loskoppelen en de oplader laten repareren of vervangen

11. Houd de oplader uit de buurt van vloeistoffen tijdens gebruik en opslag, om kortsluiting te

voorkomen. Steek nooit voorwerpen in de oplader

12. Neem de oplader niet mee tijdens het fietsen of bij het transporteren van de fiets. Doet u dit

toch, zorg er dan voor dat hij goed beschermd is en berg hem op een veilige plaats op

13. Voorkom dat de accu tijdens gebruik volledig wordt ontladen

14. Demonteer nooit zelf de oplader en vervang geen onderdelen

15. Leg de accu niet op plaatsen waar het risico bestaat dat hij kan vallen, dat kan namelijk

lekkages en oververhitting van de accu veroorzaken en tot brand of explosies leiden19 Onderhoud en opslag

1. Bewaar uw fiets op een plaats waar hij niet is blootgesteld aan de zon of aan regen

2. Controleer regelmatig de schroeven en kleine onderdelen op de fiets en draai ze indien nodig

vast. (Aanhaalmoment van de belangrijkste schroeven: stuurpenschroef: 180 ~ 220 kgf.cm; zadelschroef: 180 ~ 220 kgf.cm; voorwielmoer: 250 ~ 300 kgf.cm; achterwielmoer: 300 ~ 350 kgf.cm).

3. Reinig de fiets met schoon water of een neutraal reinigingsmiddel en een zachte doek. Gebruik

geen alcohol, benzine, petroleum, aceton of andere agressieve chemische oplosmiddelen om de fiets schoon te maken, deze kunnen de fietsonderdelen aantasten.

4. Standaard kettingspanning: ≤10 mm kettingspeling op-en-neer. Is de speling groter, draai dan de

moer van het achterwiel los, stel de kettingspanner bij totdat de ketting strak genoeg staat en draai vervolgens de wielmoer weer vast.

5. Als het schijfremblok en de schijf piepend langs elkaar wrijven tijdens het rijden, maak de afstand

ertussen dan iets groter om deze wrijving te voorkomen. Als de schijf krom is of de schijfremblokken zijn versleten, vervang dan de schijf of de schijfremblokken.

6. Smeer de vouwbout van het fietsframe met vet en smeer de ketting om de 3 maanden met

corrosiewerende olie.

7. Als de schokbreker niet meer goed werkt of beschadigd is, verwijder dan de oude schokbreker

en vervang deze door een nieuwe voor optimale schokdemping.20 Voer regelmatig onderhoud en controles uit Fietsonderdeel Onderhoud Remmen Controleer de remwerking om ongelukken te voorkomen die worden veroorzaakt door een slechte werking van de remmen Banden Controleer de toestand en de spanning van de banden, versleten banden kunnen knappen en slappe banden verbruiken meer stroom tijdens het rijden Velgen Controleer de toestand van de velgen en verwijder vuil, om te voorkomen dat de velg breekt of vastloopt Schokdemper Controleer de toestand van de schokdemper, reinig deze en smeer hem en houd hem in goede staat Gashendel Controleer de toestand van de gashendel en of hij correct functioneert Kabels Controleer of de kabeldoorvoeren niet loszitten of defect zijn. Schroeven Controleer de schroeven in de hoofdonderdelen, zorg dat ze niet losraken of eruit vallen Accu Controleer het uiterlijk en de prestaties van de accu, en controleer op defecte bedrading, dit verlengt de levensduur van de accu Oplader Controleer of het netsnoer en de laadkabel van de oplader intact zijn, controleer ook de stekkers Smeren Controleer of de assen en het remmechanisme moeten worden gesmeerd Reinigen Houd de oppervlakken van de fiets schoon Tip: Onderhoud en controleer de fiets regelmatig om hem in optimale conditie te houden21 Problemen verhelpen Storing Oorzaak Oplossing Geen trapondersteuning als de fiets is ingeschakeld Geen energietoevoer

2. Controleer of de accu moet

worden opgeladen Onvoldoende bereik

1. Accu niet volledig opgeladen

versnellen / rijden met overbelasting

4. Accu is oud of de capaciteit

neemt af na langdurig gebruik

5. Lage temperatuur, zwakkere

accu Controleer of de oplader correct werkt

2. Pomp de banden op voor het

5. Normaal verschijnsel

De accu kan niet worden opgeladen

1. Oplader is niet correct

3. Accutemperatuur te hoog

1. Controleer of de stekker los zit

2. Wacht tot de temperatuur weer

3. Wacht tot de temperatuur weer

normaal is Display werkt niet

1. Geen energietoevoer

1. Is de accu opgeladen?

2. 3 Neem voor vervanging contact

op met de klantenservice De motor werkt niet wanneer deze is ingeschakeld

1. Rem is geactiveerd

2. Neem voor vervanging contact
