BEDIENUNGSANLEITUNG X200BL BOHLT

vente pour le remplacementX200BL/OR Benutzerhandbuch Elektro-Klapprad01 Zuerst lesen Vielen Dank, dass Sie sich für das Elektro-Klapprad entschieden haben. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie dieses Elektrorad ausprobieren. Dieses Handbuch hilft Ihnen dabei:

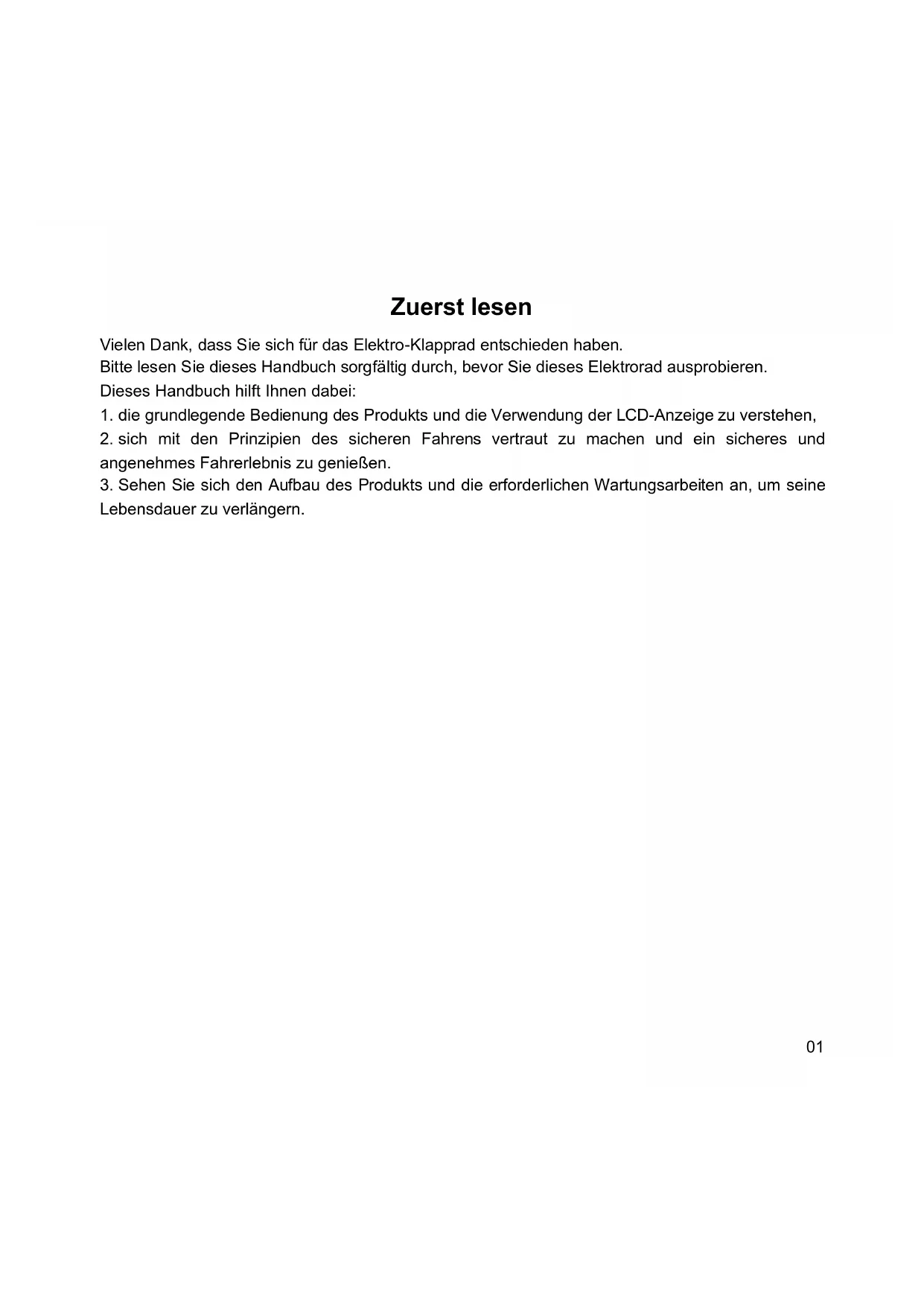

1. die grundlegende Bedienung des Produkts und die Verwendung der LCD-Anzeige zu verstehen,

2. sich mit den Prinzipien des sicheren Fahrens vertraut zu machen und ein sicheres und

angenehmes Fahrerlebnis zu genießen.

3. Sehen Sie sich den Aufbau des Produkts und die erforderlichen Wartungsarbeiten an, um seine

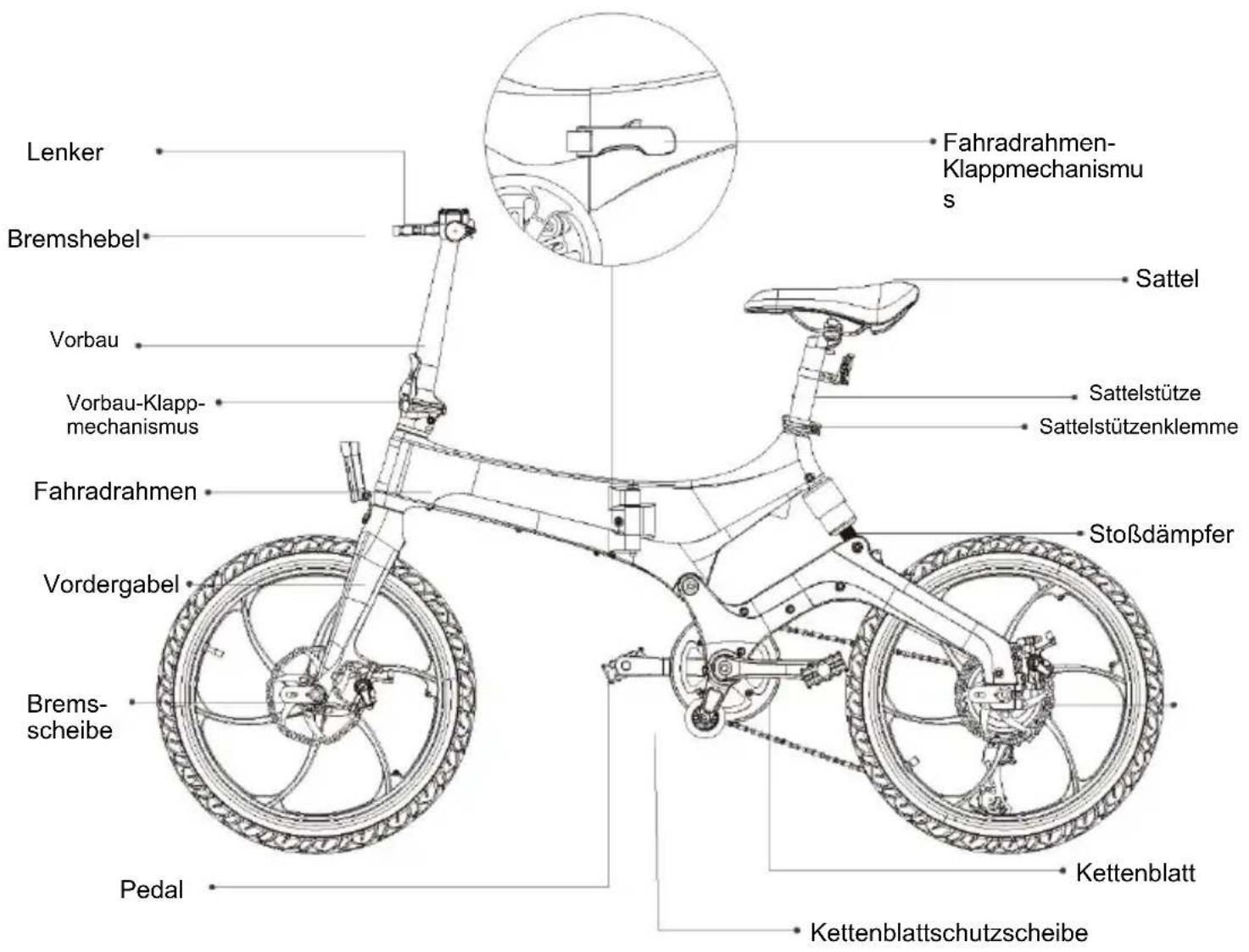

Lebensdauer zu verlängern.02 Aufbau & Funktionen des Fahrrads

Vorbau Brems- scheibe

Sattel Lenker Fahradrahmen- Klappmechanismu

Bremshebel Vorbau-Klapp- mechanismus Sattelstütze Sattelstützenklemme Fahradrahmen Stoßdämpfer Vordergabel Pedal Kettenblatt Kettenblattschutzscheibe03 Packliste Artikel im Karton:

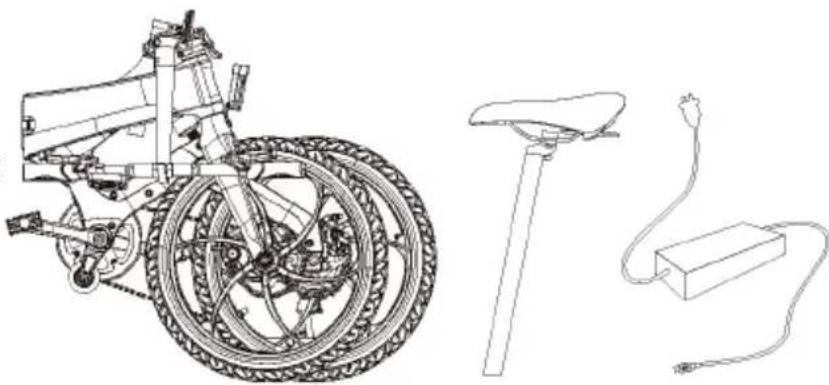

Sattel und Sattelrohr X1

Optional: Schutzbleche, Rücklichter

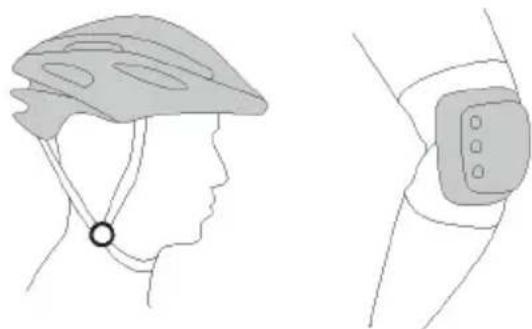

Für Anfänger Für Anfänger werden Helm, Knieschutz, Ellbogenschutz und andere Schutzausrüstung beim Fahren empfohlen. Bitte fahren Sie zuerst auf breiten Wegen und Straßen. Hinweise: Dieses Elektrorad ist für das Fahren auf Straßen in der Stadt gedacht. Das Fahren auf anderen Straßen ist verboten. Es kann sonst zu Verletzungen und Unfällen kommen.04 Sofort beginnen 1.Fahrradrahmen aufklappen

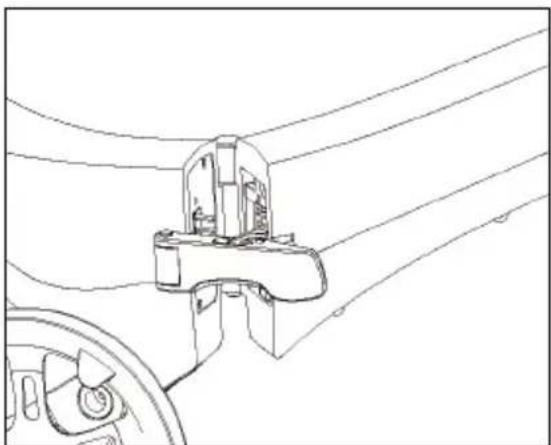

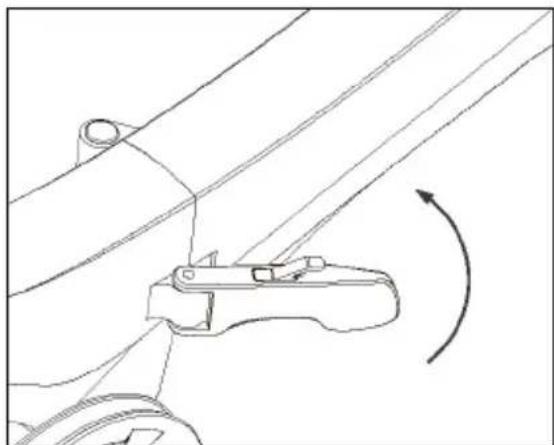

1) Halten Sie das Fahrrad und klappen Sie es

2) Befestigen Sie den Klappmechanismus wie

abgebildet und prüfen Sie ihn wie in 3) und 4) angegeben, bevor Sie ihn verriegeln.

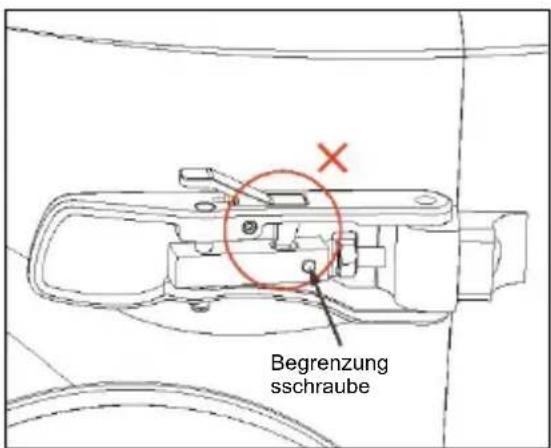

3) Drücken Sie die Verriegelung des

Klapmechanismus, um das obere Teil aufzuklappen. Passen Sie die Begrenzungsschraube nötigenfalls an.

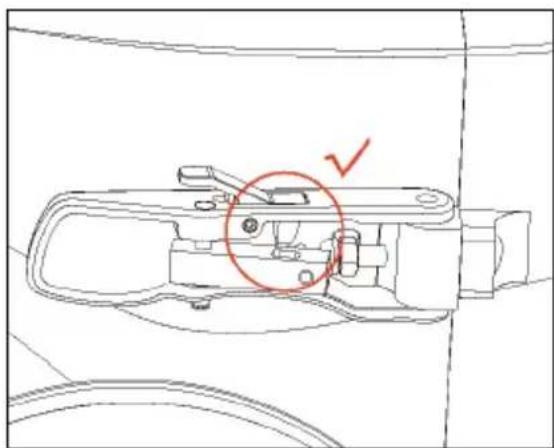

4) Drücken Sie den Klappmechanismus wie in

2). Begrenzung sschraube05 2.Vorbauspindel aufklappen

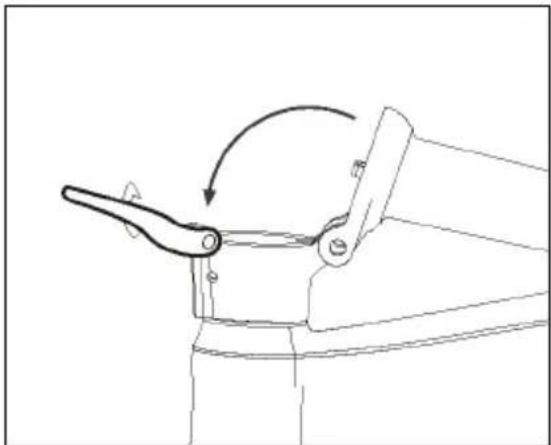

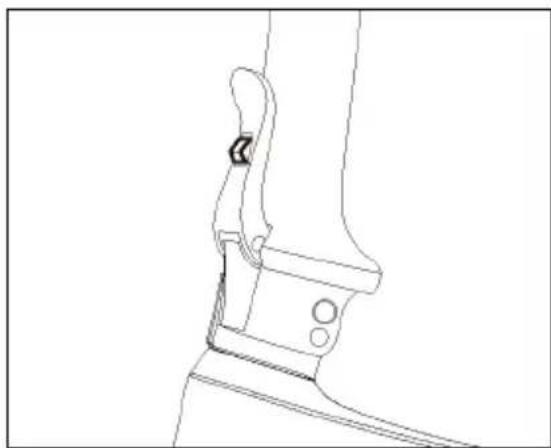

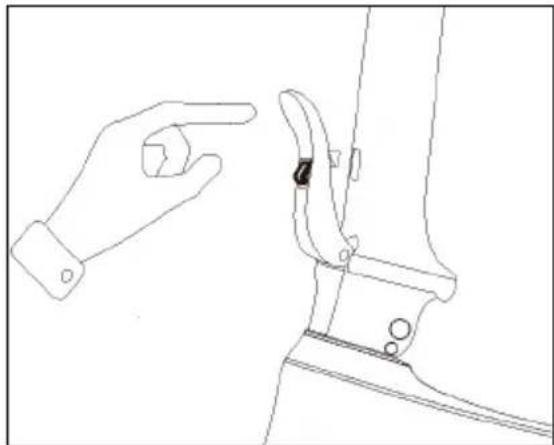

1) Halten Sie das Fahrrad, klappen Sie den

Vorbau senkrecht auf und stellen Sie sicher, dass er nahtlos mit dem unteren Teil verbunden ist.

2) Befestigen Sie den Vorbau-

Klappmechanismus nach oben.

3) Schütteln Sie den Vorbauteil, um zu sehen,

ob dieser Klappmechanismus fest verriegelt ist.

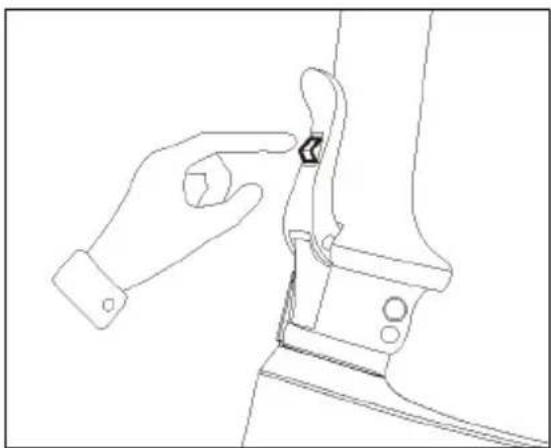

4) Drücken Sie die Verriegelung des

Klappmechanismus und klappen Sie den Vorbau-Klappmechanismus auf, um den Vorbau zusammenzuklappen.06 3.Lenker installieren

1) Klappen Sie den Lenkerhalter auf und lösen

Sie die Schnellspannschraube im Uhrzeigersinn.

2) Legen Sie die Mutter und Dichtung zur Seite,

öffnen Sie den Halter, aber lassen Sie die Schraube dort.

Stecken Sie den Lenker wie abgebildet in den Halter, befestigen Sie den Halter und schrauben Sie die Schraube heraus.

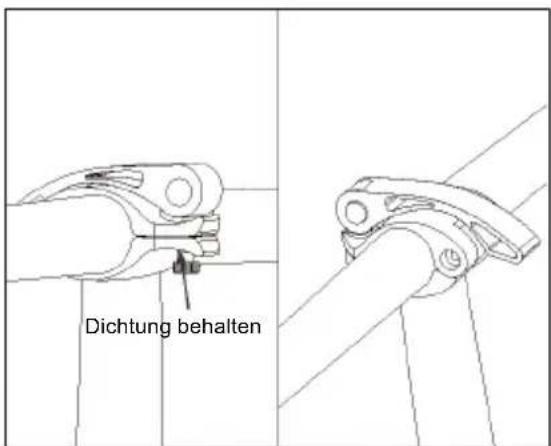

4) Bringen Sie die Mutter und Dichtung wieder

an und ziehen Sie sie fest, passen Sie den Lenkerwinkel in der richtigen Position an, um die Installation abzuschließen. Schrau

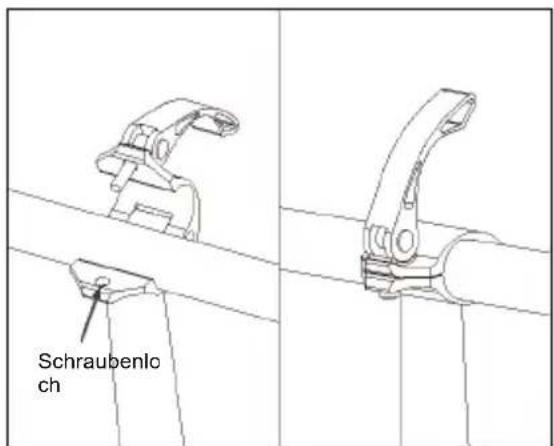

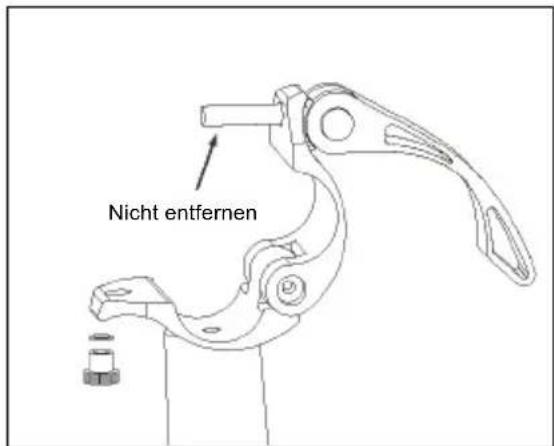

Nicht entfernen Schraubenlo

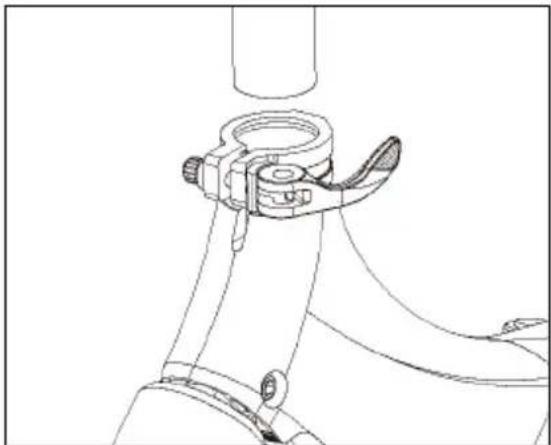

Dichtung behalten07 4.Sattelstütze installieren

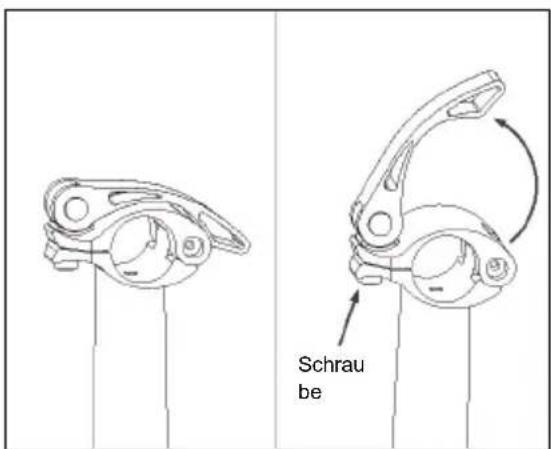

Lösen Sie die Sattelstützenklemme, halten Sie den Rahmen, um den Sattel zu installieren.

2) Ziehen Sie die Sattelstützenklemme wie abgebildet

fest. Drücken Sie dann den Sattel nach unten, um sicherzustellen, dass er fest sitzt. 5.Sattelhöhe anpassen

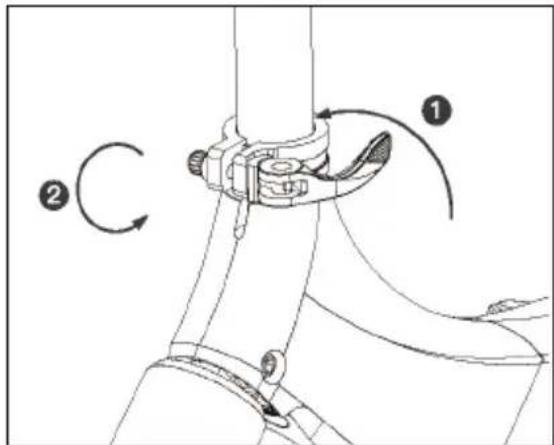

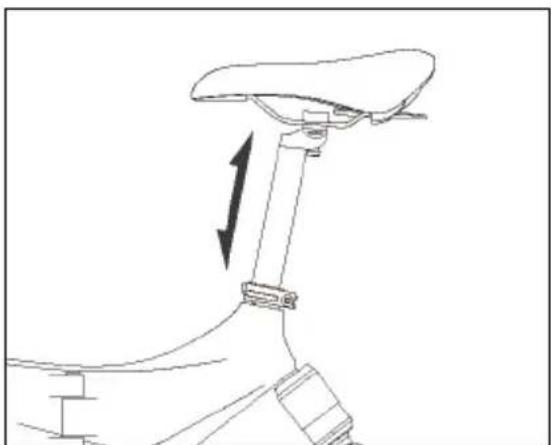

1) Lösen Sie die Sattelstützenklemme, bringen Sie den

Sattel auf eine geeignete Höhe und ziehen Sie dann die Klemme fest. Passen Sie den Sattel an, bis seine Unterseite 25 bis 50 mm höher als das Bein des Fahrers ist, was eine geeignete Fahrhöhe darstellt.

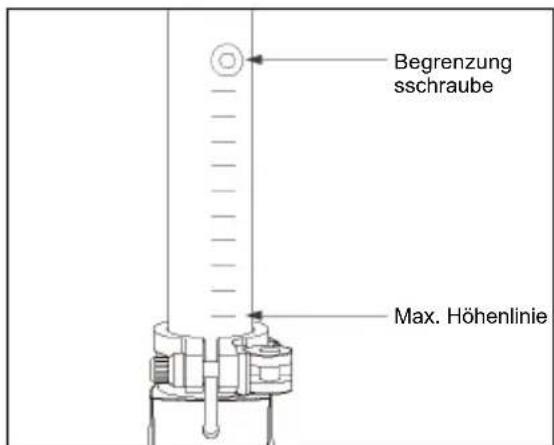

2) Die Sattelhöhe sollte die Begrenzungsschraube und

den max. Höhenlinienbereich nicht überschreiten, da dies sonst eine Gefahr darstellt. Der Ort der Begrenzungsschraube ist die minimale Höhe des Sattels. Die Höhe ist 790 mm. Begrenzung sschraube Max. Höhenlinie08

Ungefähre Beinlänge des Fahrers Empfohlene Rahmengröße für Renn-/Tourenräder Empfohlene Rahmengröße für Mountainbikes oder Hybridräder 61 bis 69 cm/24 bis 27 Zoll - 37 cm/14,5 Zoll 66 bis 76 cm/26 bis 30 Zoll - 43 cm/17 Zoll 71 bis 79cm/28 bis 31 Zoll 50 cm/19,5 Zoll 45 cm/13 Zoll 76 bis 84 cm/30 bis 33 Zoll 55 cm/21,5 Zoll 50 cm/19,5 Zoll 79 bis 86 cm/31 bis 34 Zoll 57 cm/22,5 Zoll 52 cm/20,5 Zoll 81 bis 89 cm/32 bis 35 Zoll 60 cm/23,5 Zoll 53 bis 56 cm/21 bis 22 Zoll 86 bis 94 cm/34 bis 37 Zoll 63 cm/25 Zoll 58 bis 60 cm/23 bis 23,5 Zoll Gefährliche Materialien und Inhalte Produkt- material Gefährliche Materialien Blei (Pb) Quecksilbe

(Hg) Kadmium (Cd) sechswertiges Chrom (Cr(VI)) Polybromierte Biphenyle (PBB) Polybromierte Diphenylether (PBDE) Metall

Diese Tabelle unterliegt der Bestimmung SJ/T 1136. bedeutet, der Anteil des gefährlichen Materials in den Teilen liegt innerhalb der Norm GB/T 28572. × bedeutet der Anteil liegt in mindestens einem Teil über der Norm GB/T 26572. 1 bis 2 Zoll09 6.Pedale aufklappen

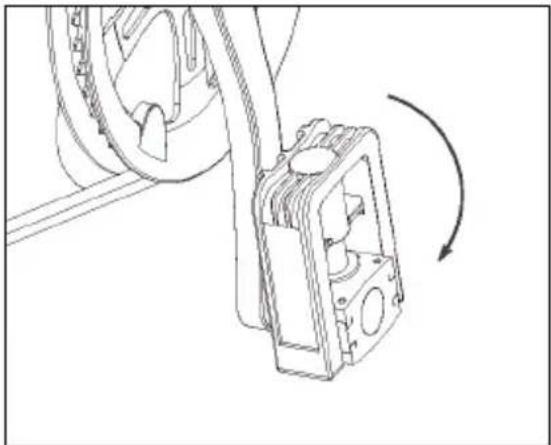

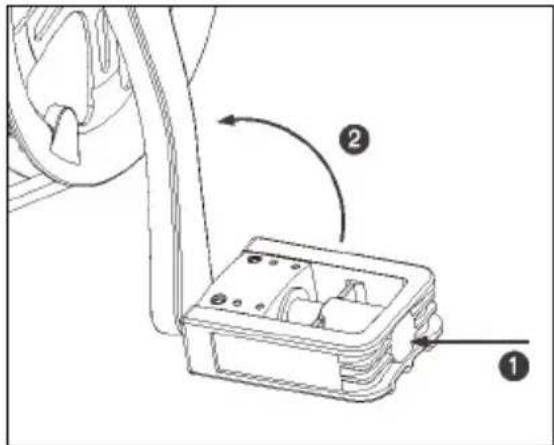

1) Halten Sie das Fahrrad und klappen

Sie das Pedal wie abgebildet auf.

2) Klappen Sie das Pedal wie abgebildet

zusammen, drücken Sie nach innen und dann nach oben. 7.Einschalten

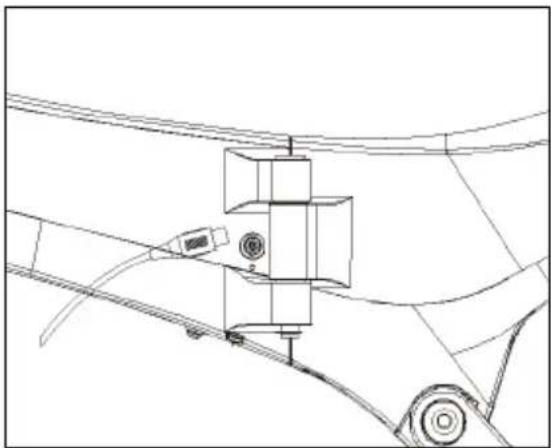

1) Laden Sie den Akku vor der ersten

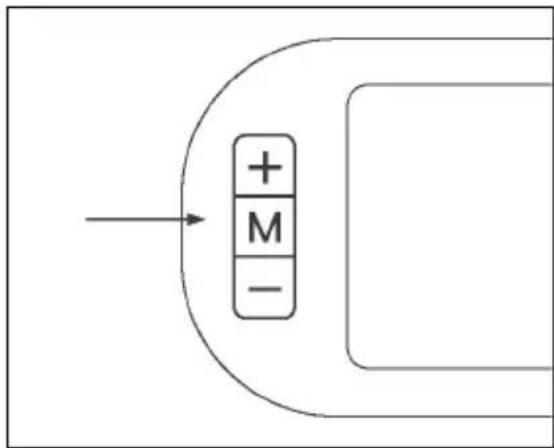

2) Drücken Sie zum Einschalten lang die

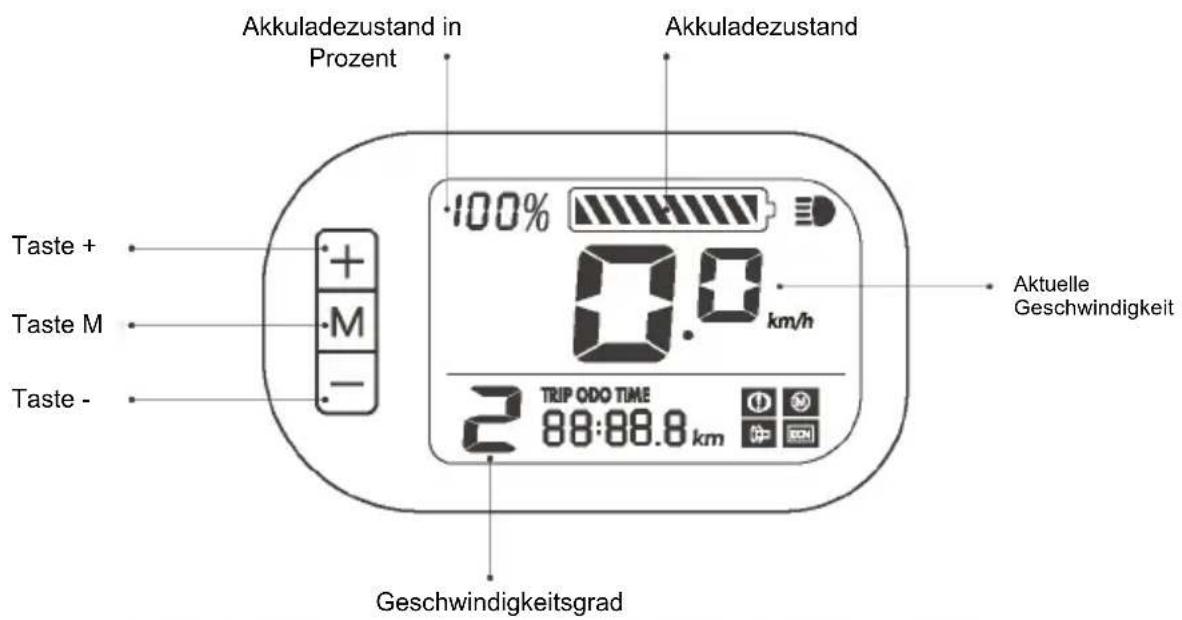

Taste M auf dem LCD.10 LCD-Bildschirm Tasten

Taste M: Zum Ein -/Ausschalten 3 Sekunden lang drücken. Zum Umschalten der Anzeige zwischen Fahrtstrecke/Gesamtstrecke/Fahrtzeit kurz drücken. Taste +: Zum Ein-/Ausschalten des Vorderlichts lang drücken. Zum Erhöhen des Geschwindigkeitsgrads kurz drücken. Taste -: Zum Verringern des Geschwindigkeitsgrads kurz drücken. Tasten

Leuchtet, wenn sich das Vorderlicht einschaltet

Leuchtet beim Bremsen

Gasgriffproblemanzeige

Steuerungsproblemanzeige

Umschalten der Anzeige bei einzelner Fahrtstrecke/Gesamtstrecke/Fahrtzeit

Grad 0: reines Fahren ohne Stromunterstützung

Grad 1: niedrige Geschwindigkeit, max. etwa 12 km/h

Grad 2: mittlere Geschwindigkeit, max. etwa 18 km/h

Grad 3: hohe Geschwindigkeit, max. etwa 25 km/h Akkuladezustand in Prozent Akkuladezustand Taste + Taste M

Taste - Aktuelle Geschwindigkeit Geschwindigkeitsgrad11 Sonstige Bedienung Akku deinstallieren/installieren

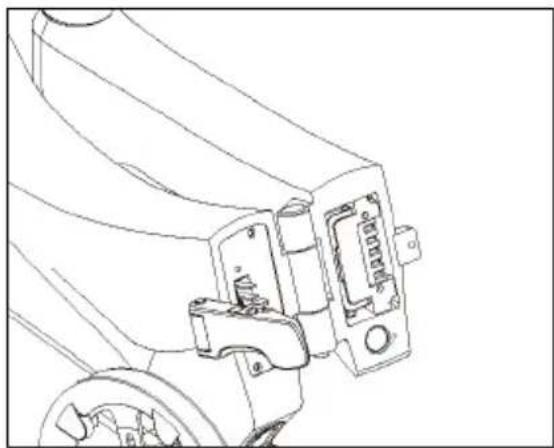

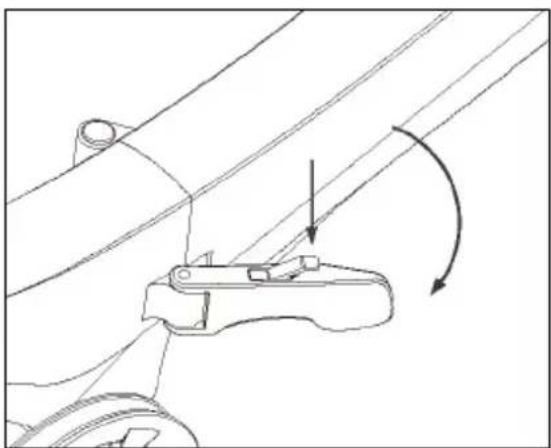

1) Nach dem Ausschalten drücken Sie die

Verriegelung des Klapmechanismus, um diesen wie abgebildet zu öffnen.

2) Drehen und klappen Sie den Fahrradrahmen

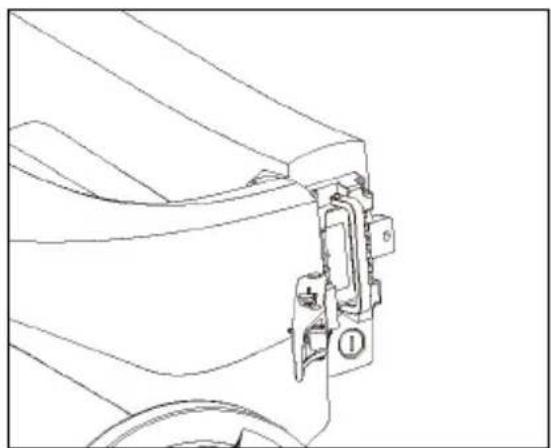

zusammen und schalten Sie die Akkuverriegelung mit dem Schlüssel ein.

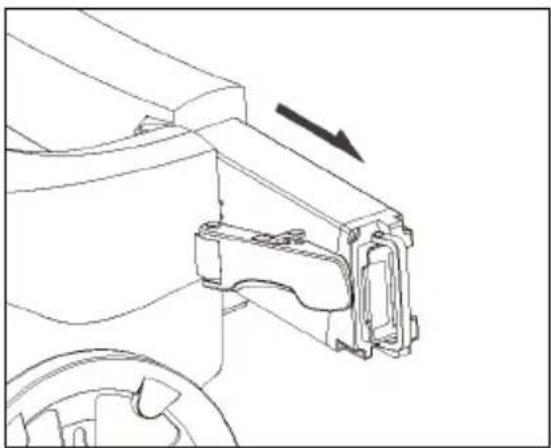

3) Ziehen Sie die Akkubox aus dem oberen

4) Akku installieren: Verriegeln Sie den Akku

mit dem Schlüssel und ziehen Sie den Schlüssel. Drücken Sie den Akkugriff nach innen und klappen Sie den Fahrradrahmen auf.12 Aufladen

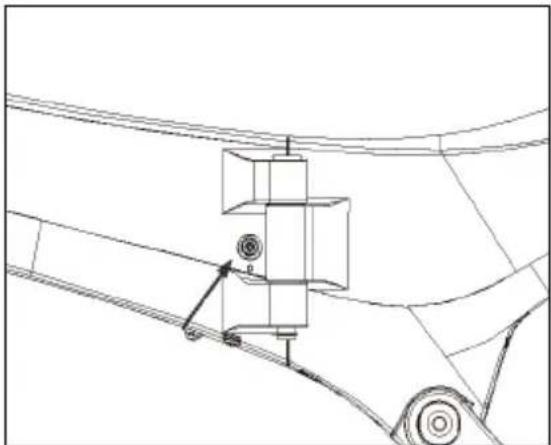

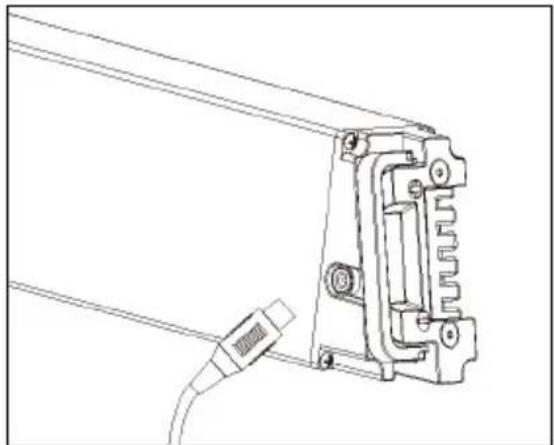

Option 1: Nehmen Sie die Silikonabdeckung zum Laden über den Ladeanschluss des Fahrradrahmens ab.

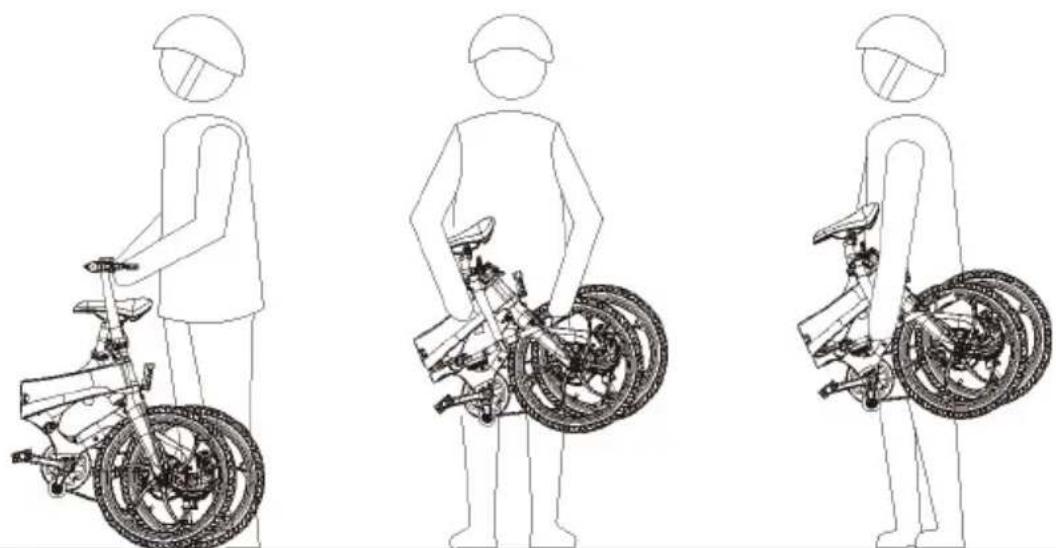

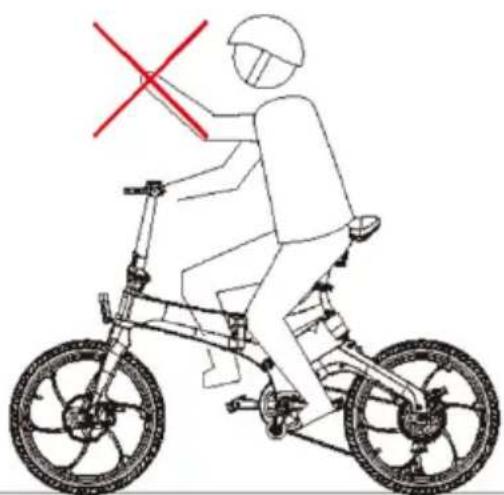

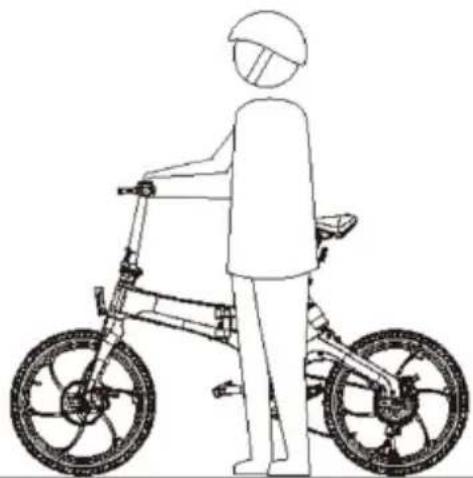

Option 2: Ziehen Sie die Akkubox zum Laden heraus, statt das Fahrrad zu bewegen. Schieben oder Tragen13 Sicherheitshinweise

Das Fahren auf Straßen oder Plätzen entgegen den Straßenverkehrsvorschriften ist verboten.

Das Fahren auf öligen oder vereisten Straßen ist verboten.

Behalten Sie beim Fahren immer beide Hände am Lenker.

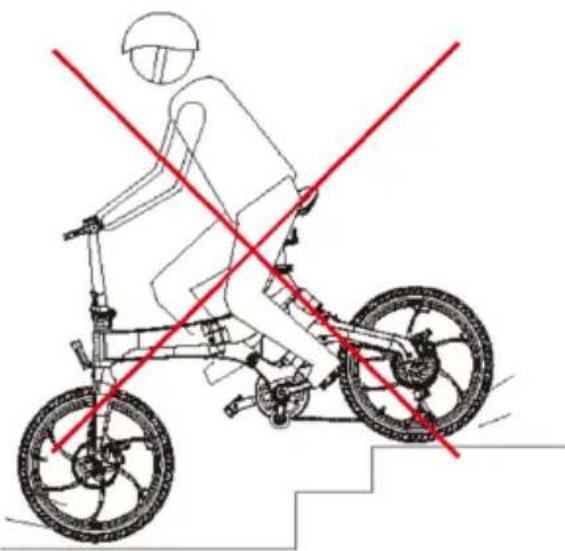

Fahren Sie nie auf Treppen oder Aufzügen.14 Parameter (Teil 1) Mechanische Konfiguration Farboptionen Schwarz/orange/blau/weiß Größe aufgeklappt 1580 * 580 * 1100 mm Größe zusammengeklappt: 900 * 400 * 800 mm Sattelhöhe (vom Boden) 760 – 920 mm einstellbar Radstand 950 mm Nettogewicht (ohne Akku) 20,4 kg Bremssystem Scheibenbremse vorne und hinten Reifenmaße ⌀20 x 1,95 Zoll Rahmenmaterial Einteiliger Magnesiumrahmen Federung Hinterer Federstoßdämpfer Technische Daten des Akkus Installation des Akkus Integriert/Diebstahlschutz/abnehmbar Akkukapazität 36 V/7,8 Ah Akkutyp 18650 Lithium-Ionen-Akku Akkugewicht 1,9 kg Ladestrom 2 A max. Ladedauer Etwa 5 Stunden Stromverbrauch 0,2 Wh pro Ladung Nenneingang 100 – 240 V AC, 50/60 Hz, 2,0 A Nennausgang 42 V, 2,0 A Lebensdauer des Akkus >500 Mal Ladetemperatur 0 °C – 45 °C15 Parameter (Teil 1) Funktions- parameter Höchstgeschwindigkeit 25 km/h Max. Strecke 50 km Max. Last 120 kg Steigungswinkel >15° Beleuchtung LED-Licht vorne Assistenzmodus Gasgriff/Pedal optional Bremsweg (bei Trockenheit) 5 m (Geschwindigkeit 20 km/h) Bremsweg (bei Nässe) 10 m (Geschwindigkeit 15 km/h) Motorantriebssystem Vollständig elektrisch/Pedalunterstützung optional Arbeitstemperatur -10 °C – 50 °C Meter Anzeige Vollständige perspektivische LCD- Anzeige Restleistung Ja Geschwindigkeit Ja Gesamtstrecke Ja Geschwindigkeitsmodus 3 Modi (hoch/mittel/niedrig) Motor Nennspannung/Watt 36 V/250 W Drehmoment ≥10,8 Nm Schutzgrad IPX4 Anmerkungen:

1. Strecke ist abhängig von Gewicht, Straßenbedingungen, Temperatur, Windgeschwindigkeit, Fahrverhalten usw.

Test der Strecke am UM bei 65 kg Last, einer Temperatur von 25 °C beim Fahren auf ebener Strecke mit Wind unter 10 km/h und vollständig elektrisch getestet.

2. Bitte verwenden Sie zum Aufladen des Fahrrads/Akkus das Original-Ladegerät.

3. Bei unbefugten Änderungen am Fahrrad erlischt die Batterie.16

Vorsichtsmaßnahmen Über das Fahren

1. Zum Schutz vor Unfall und Verletzung sollten Sie Helm, Handschuhe, Ellbogenschutz,

Knieschutz und andere Schutzausrüstung beim Fahren tragen.

2. Sicherheitsprüfung: Prüfen Sie vor dem Fahren Ihres X200BL/OR den Akku und den Zustand

3. Fahren Sie nicht bei glatten Straßenbedingungen, insbesondere nicht auf verschneiten und

4. Fahren Sie nicht auf Steigungen von mehr als 15°.

5. Wenn Sie fahren müssen, während es regnet oder schneit, fahren Sie bei niedriger

Geschwindigkeit und mit ausreichend Abstand vom Fahrzeug vor ihnen, um notfalls anhalten zu können.

6. Kinder unter 12 Jahren sollten nicht mit dem X200BL/OR Fahrrad fahren.

7. Vermeiden Sie plötzliche Beschleunigung und Verzögerung, lehnen Sie sich beim Fahren nicht

nach vorne oder hinten und behalten Sie eine begrenzte Geschwindigkeit bei.

8. Wenn der Akku schwach wird, fahren Sie konstant mit langsamer Geschwindigkeit und laden Sie

den Akku so bald wie möglich auf.

9. Wenn Sie einen Sturz nicht vermeiden können, ist Ihre Sicherheit wichtiger als die des Fahrrads.

10. Behalten Sie in einem Notfall beide Hände während des Fahrens am Lenker.

11. Lassen Sie Ihr Fahrrad bei heißem Wetter nicht im Kofferraum Ihres Autos.

12. Bevor Sie auf der Straße fahren, sollten Sie die lokalen Verkehrsvorschriften vollständig

13. Achten Sie auf die Umgebung, fahren Sie auf kontrollierte Weise und vermeiden Sie eventuelle

14. Halten Sie beim Fahren einen sicheren Abstand von anderen Menschen, fahren Sie auf der

Straße nicht eng nebeneinander.

15. Fahren Sie nicht bei schlechter Beleuchtung, seien Sie vorsichtig, fahren Sie nötigenfalls mit

niedriger Geschwindigkeit oder schieben Sie Ihr Fahrrad.17

16. Fahren Sie nicht rückwärts und führen Sie keine Aktionen durch, die Sie selbst oder andere

beim Fahren gefährden.

17. Leihen Sie Ihr X200BL/OR Fahrrad niemandem, der mit dem Handbuch nicht vertraut ist.

18. Fahren Sie nicht, wenn Sie sich nicht wohl fühlen oder nachdem Sie Drogen genommen oder

Alkohol getrunken haben.

19. Beschleunigen Sie langsam, da ein plötzliches Beschleunigen zu Ungleichgewicht und

Verletzungen führen kann.

20. Prüfen Sie vor dem Fahren, ob die Bremsen ordnungsgemäß funktionieren.

21. Heben Sie das Fahrrad nicht an den Reifen, da Ihre Finger zwischen den Reifen und dem

Rahmen eingeklemmt werden können.

22. Der linke Bremshebel steuert die Vorderradbremse und der rechte Bremshebel steuert die

23. Beachten Sie beim Fahren mit dem Fahrrad auf öffentlichen Straßen die geltenden nationalen

Vorschriften. (z. B. Beleuchtung und Reflektoren)

24. Dieses pedalunterstützte E-Bike nutzte Hybridleistung aus einem Elektromotor und

menschlicher Kraft. Der Elektromotor startet, sobald der Kurbelsatz durch den Pedalantrieb um eine Dreivierteldrehung bewegt wird. Vermeiden Sie das Bewegen des Kurbelsatzes, wenn Sie das Fahrrad beim Gehen halten.18 Akku und Aufladen

1. Aufladen in einem Temperaturbereich von 0 °C bis 45 °C und Entladen bei -20 °C und 60 °C.

Akku trocken halten.

2. Akku von Säure, Laugen, Wasser, Flammen, Heizung und hohen Temperaturen fern halten.

3. Positive und negative Akkuklemmen nicht falsch anschließen, Akku nicht beschädigen, zerlegen

4. Beim Aufladen des Akkus mit dem mitgelieferten Adapter und Ladegerät darf die Ladezeit 6

Stunden und der Ladestrom 2 A nicht überschreiten.

5. Wenn der Akku längere Zeit nicht verwendet werden soll, diesen an einem trockenen und kühlen

Ort aufbewahren und alle zwei Monate 2 Stunden lang aufladen.

6. Beim Aufladen müssen die Anforderungen im Handbuch beachtet werden, da wir sonst keine

Verantwortung für aufgetretene Schäden übernehmen.

7. In einer trockenen und kühlen Umgebung aufladen, nicht in geschlossenen Bereichen oder bei

hoher Temperatur aufladen.

8. Ladegerät rechtzeitig trennen, nachdem das Aufladen abgeschlossen ist, und das Ladegerät

nicht an der Stromquelle angeschlossen laden, während kein Aufladen erfolgt.

9. Zuerst den Anschluss an den Akku und dann an die Stromquelle vornehmen. Nach dem

Aufladen, zuerst die Stromquelle und dann den Akku trennen.

10. Wenn die Anzeige am Ladegerät nicht mehr funktioniert oder das Ladegerät überhitzt und einen

komischen Geruch abgibt, Ladegerät umgehend trennen und reparieren oder austauschen.

11. Ladegerät während der Verwendung und Aufbewahrung und bei einem Kurzschluss von

Flüssigkeiten fern halten, Beschädigung des Ladegeräts vermeiden.

12. Ladegerät möglichst nicht mit dem Fahrrad herumfahren. Sollte dies unumgänglich sein, darauf

achten, dass es gut geschützt in einem Werkzeugkasten befindet.

13. Vollständiges Entladen des Akkus vermeiden.

14. Keine Teile des Ladegeräts zerlegen oder austauschen.

15. Akku nicht an Orten ablegen, an denen er herunterfallen und auslaufen kann. Eine Überhitzung

kann zu Feuer oder Explosion führen.19 Wartung und Aufbewahrung

1. Fahrrad vor Sonnenlicht und Regen geschützt abstellen.

2. Schrauben und Kleinteile am Fahrrad regelmäßig prüfen und bei Bedarf festziehen.

(Schraubendrehmoment: Vorbauschraube: 180~220kgf.cm; Sattelschraube: 180~220kgf.cm; Vorderradmutter: 250~300kgf.cm; Hinterradmutter: 300~350kgf.cm).

3. Oberfläche des Fahrrads mit sauberem Wasser oder Neutralreiniger und weichem Tuch reinigen.

Keinen Alkohol, Benzin, Paraffin, Aceton oder andere ätzende chemische Lösungsmittel zum Reinigen des Fahrrads verwenden, da dies zu Korrosion am Fahrrad führen kann.

4. Standard-Kettenspannung: Kettenamplitude nach oben und unten ≤10 mm. Bei Überschreitung

Hinterradmutter lösen und Kettenspanner einstellen, bis die Kette straff ist, anschließend Mutter festziehen.

5. Wenn der Scheibenbremsbelag und die Scheibe aneinanderreiben, Abstand anpassen, um

Reibung zu vermeiden. Wenn die Scheibe verformt ist oder der Scheibenbremsbelag mangelhaft ist, Scheibe oder Scheibenbremsbelag entfernen.

6. Schraube des Fahradrahmen-Klappmechanismus mit Schmierfett und Ketten mit

Korrosionsschutzöl alle 3 Monate schmieren.

7. Wenn der Stoßdämpfer defekt oder beschädigt ist, für optimale Stoßdämpfung alten

Stoßdämpfer entfernen und durch neuen ersetzen.20 Vorgeschlagene regelmäßige Wartung & Prüfung Wartungsteil Wartungszweck Bremse Bremsfunktion prüfen, verhindert durch Fehlfunktion der Bremse verursachte Unfälle Reifen Zustand und Druck der Reifen prüfen, sonst können Reifen platzen oder der Stromverbrauch beim Fahren kann sich erhöhen Felgen Zustand der Felgen prüfen, Schmutz beseitigen, sonst kann die Felge brechen oder sich festfahren Stoßdämpfer Zustand der Stoßdämpfer prüfen, reinigen und schmieren, in gutem Betriebszustand halten Gasgriff Zustand des Gasgriffs bei Fehlfunktion oder Ausfall prüfen Drähte Prüfen, ob Drahtverbindungen lose oder unterbrochen sind. Schrauben Schrauben in den Hauptteilen prüfen, sie könnten sich lockern oder verloren gehen. Akku Aussehen und Akkuleistung prüfen, Verkabelungsfehler, Lebensdauer des Akkus verlängern. Ladegerät Prüfen, ob das Kabel des Ladegeräts in Ordnung ist, Eingangs- und Ausgangsbuchse funktionieren zuverlässig. Schmierung Prüfen, ob die Achsen und Bremslichter geschmiert werden müssen. Reinigung Oberfläche des Fahrrads sauber halten. Tipp: Fahrrad regelmäßig warten und prüfen, um es im optimalen Zustand zu halten.21 Fehlerbehebung Fehler Ursache Lösung Keine Stromversorgung beim Einschalten des Fahrrads Kein Strom

1. Überprüfen Sie, ob die Batterie

richtig installiert ist

2. Prüfen, ob die Batterie

aufgeladen werden muss Strecke zu gering

1. Akku nicht vollständig geladen

2. Reifendruck zu niedrig

Bremsen/Starts/Überlast beim Fahren

4. Akku ist zu alt oder

verschlechtert sich bei längerem Gebrauch

5. Niedrige Temperatur,

Akkudämpfung Prüfen, ob Ladegerät ordnungsgemäß funktioniert

2. Vor dem Fahren Reifendruck

3. Gutes Fahrverhalten

Akku kann nicht geladen werden

1. Ladegerät ist wahrscheinlich

2. Akkutemperatur zu niedrig

3. Akkutemperatur zu hoch

1. Prüfen, ob Stecker lose ist

2. Warten, bis die Temperatur

3. Warten, bis die Temperatur

wieder normal ist Anzeige funktioniert nicht

1. Akkuzustand prüfen

2. 3 Kundendienst wegen

Austausch kontaktieren Der Motor funktioniert beim Einschalten nicht

1. Bremse funktioniert

2. Kundendienst wegen Austausch
